METROLOGYWORKS · ACCESORIOS DE METROLOGÍA
BASES MAGNÉTICAS PARA CMM PORTÁTIL
La familia de bases magnéticas MetrologyWorks permite montar y reubicar un CMM portátil u otro instrumento compatible sobre una superficie ferromagnética plana y relativamente lisa. La elección depende del equipo, la orientación, el adaptador y las condiciones reales de apoyo.
- Bases de 5, 6 y 8 pulgadas
- Anillo 3-1/2-8
- Imán con activación y desactivación
BASES MAGNÉTICAS PARA CMM PORTÁTILMetrologyWorks · Soluciones de montaje
Montaje del instrumento
Sitúe el CMM portátil junto a la pieza mediante una base y una interfaz compatibles con el puesto de medición.
Posicionamiento estable
La base proporciona un apoyo magnético para instalar el instrumento junto a la pieza sobre una superficie adecuada.
Interfaz del instrumento
El anillo roscado 3-1/2-8 permite evaluar la conexión del equipo y los adaptadores necesarios para el montaje.
Cambio de posición
La activación y desactivación del imán permite liberar la base y preparar otro punto de apoyo durante el trabajo.
DESCRIPCIÓN
Qué resuelve una base magnética CMM
Una base magnética CMM proporciona un punto de montaje transportable para llevar el instrumento hasta la pieza. La familia incluye opciones de 5, 6 y 8 pulgadas, además de una variante Economic Magnetic Mount, dentro de sus soluciones de montaje para metrología portátil.
Relacione el punto de montaje con el alcance del instrumento y con las características que necesita medir. Reserve el acceso necesario para el operador y para el movimiento del equipo.
La superficie de apoyo debe ser ferromagnética, plana y relativamente lisa. Relacione el peso y la orientación del instrumento con la base, el anillo y el adaptador necesarios. La activación y desactivación del imán permite mover el puesto entre apoyos preparados, por ejemplo sobre una mesa o una placa de acero.
PROBLEMAS QUE RESUELVE
Fijación magnética para metrología portátil
El diámetro de la base y la interfaz de montaje permiten elegir la variante compatible con el instrumento.
Elegir el apoyo según el instrumento
La base de 5 pulgadas se contempla para brazos cortos o pequeños sistemas de escaneo; la de 6 pulgadas es habitual para brazos portátiles y trackers más ligeros. La de 8 pulgadas se evalúa para montajes más exigentes. Elija junto con el peso y la orientación del instrumento.
Anillo de montaje según variante
Las cuatro opciones utilizan un anillo 3-1/2-8. Para un instrumento con otra interfaz, relacione el anillo con el adaptador correspondiente antes de preparar la posición de medición.
Superficie magnética adecuada
La base requiere una superficie ferromagnética plana y relativamente lisa. La pintura, la suciedad, la curvatura y la rugosidad afectan las condiciones de apoyo.
CRITERIOS DE EVALUACIÓN
Cómo interviene la base en el puesto de medición
El montaje combina la conexión del equipo, el apoyo magnético y la posibilidad de reubicarlo. Las diferencias de tamaño, construcción y activación ayudan a elegir la base para el instrumento y la superficie del trabajo.
Tamaños y construcción

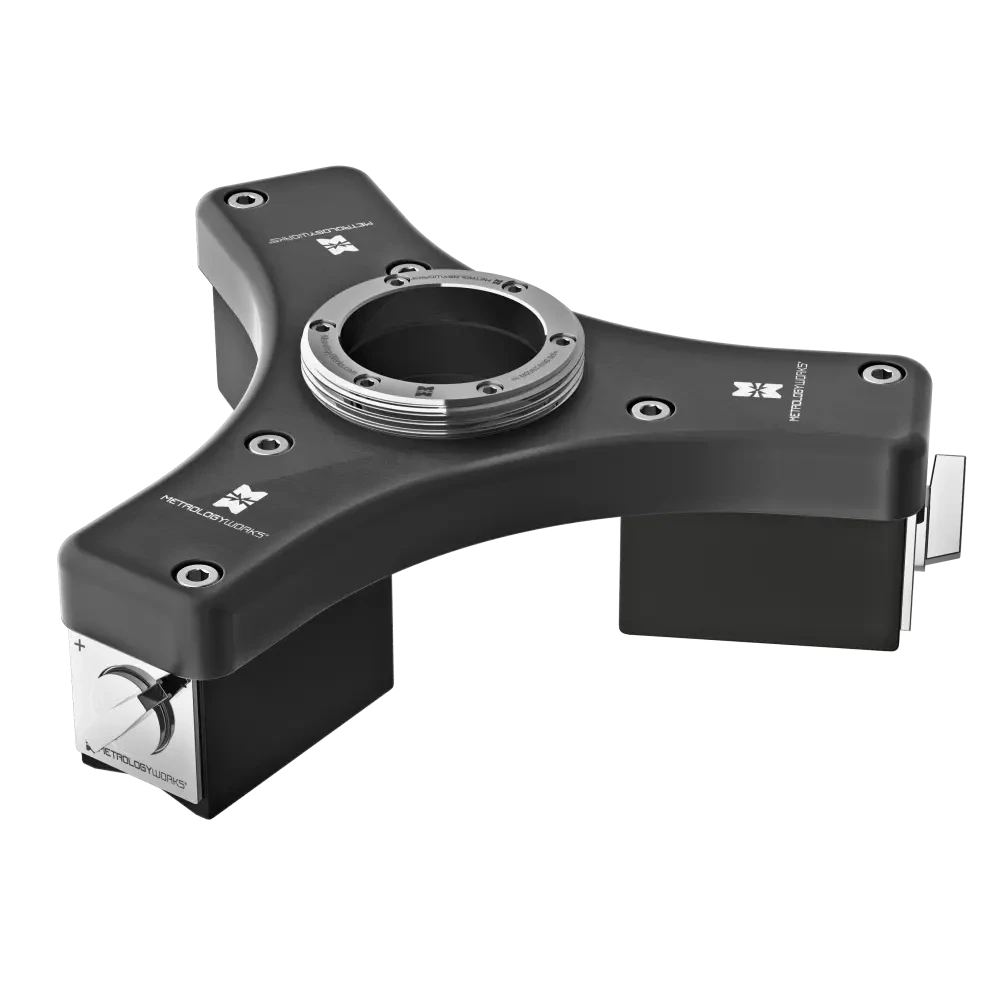

La familia incluye bases circulares de 5, 6 y 8 pulgadas y Economic Magnetic Mount. La variante Economic utiliza un cuerpo de aluminio anodizado y tres imanes con activación/desactivación; el fabricante la recomienda para brazos de alcance corto a medio sobre superficies planas y lisas.
Anillo de montaje según variante
El anillo de acero inoxidable 3-1/2-8 conecta la base con instrumentos que utilizan esa interfaz. Los adaptadores permiten relacionar la base con otros montajes documentados del equipo.
Apoyo del puesto de medición
El montaje magnético permite situar el instrumento en un apoyo cercano a la pieza. Compruebe que el área útil de la superficie admita toda la base y deje espacio para el instrumento, el operador y el recorrido de medición.
Activación para reubicar

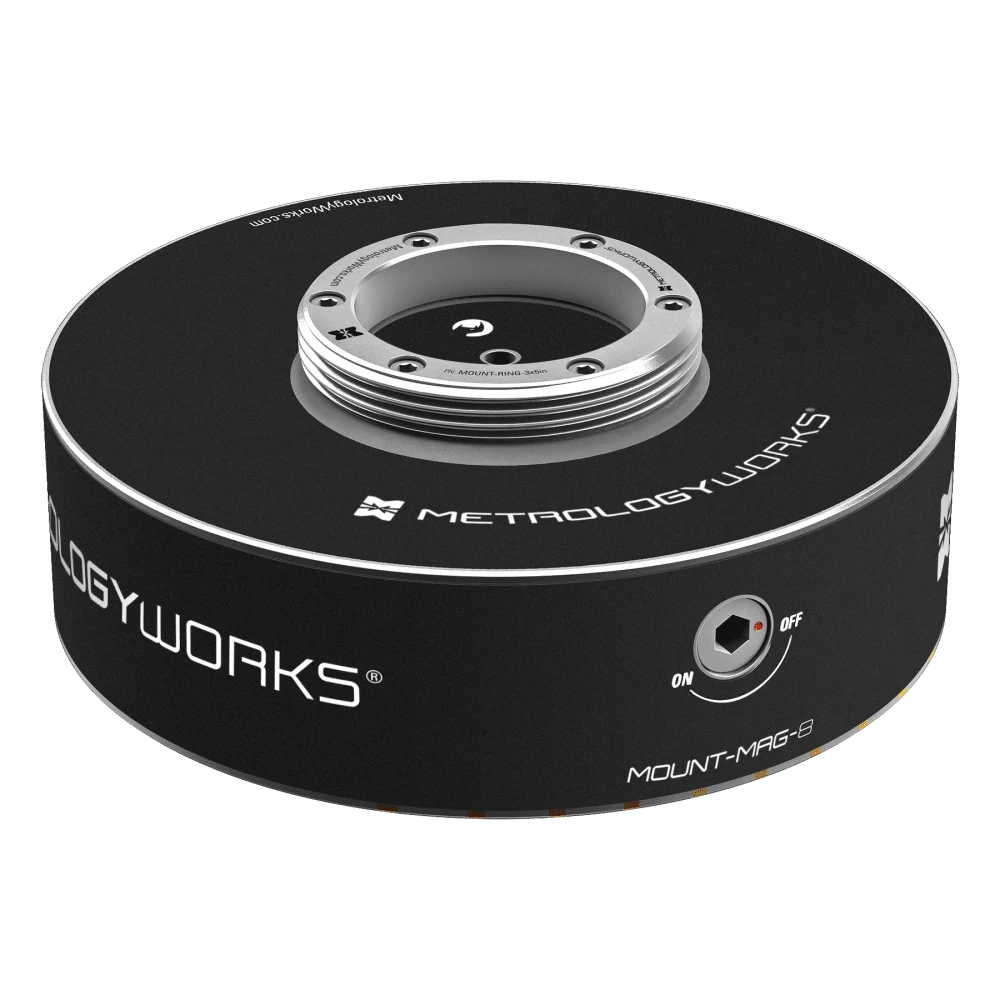

En las bases de 5, 6 y 8 pulgadas, el imán se activa y desactiva con una llave Allen. Esto permite liberar el montaje para cambiar el punto de apoyo, manteniendo los controles de superficie y posición del procedimiento.
APLICACIONES
Aplicaciones de montaje en metrología portátil
La solución se evalúa como parte del puesto completo. El instrumento, la superficie, el adaptador, la orientación y el procedimiento determinan si corresponde.
Brazos CMM portátiles
Evalúe la base de 8 pulgadas para brazos CMM de mayor alcance, relacionando el instrumento, su orientación y la superficie de apoyo.
Laser trackers compatibles
Considere la base de 6 pulgadas para laser trackers más ligeros, junto con el adaptador, la orientación y una superficie de apoyo plana y relativamente lisa.
Sistemas de escaneo
La base de 5 pulgadas es una opción para sistemas de escaneo pequeños. Relacione su selección con la interfaz del equipo, el adaptador y las condiciones de apoyo.
Medición con reubicaciones
Los tres imanes con activación y desactivación de Economic Magnetic Mount permiten liberar la base y preparar otro apoyo para brazos de alcance corto a medio. Revise la superficie y la configuración en cada nueva posición.
ANTES DE SELECCIONAR
Qué revisar antes de elegir una base
La selección no se reduce al diámetro. Debe relacionar la base magnética con el instrumento y con la forma concreta de usarlo.
Instrumento e interfaz
Identifique marca, modelo, anillo, adaptador, masa, centro de gravedad y orientación prevista para el instrumento.
Superficie de montaje
Verifique material, espesor, planitud, acabado, recubrimiento, limpieza y espacio útil de la superficie ferromagnética.
Procedimiento y seguridad
Defina posiciones, frecuencia de reubicación, acceso del operador y controles del apoyo antes de comenzar a medir.
ACOMPAÑAMIENTO
Implementación y soporte
Para preparar el montaje, relacione el instrumento, su interfaz y la superficie del puesto.
Asesoramiento técnico
MultiCAM brinda asesoramiento técnico para relacionar el instrumento, su interfaz y la superficie del puesto con la elección de la base y sus adaptadores.
Puesta en marcha
MultiCAM puede acompañar la implementación del trabajo de metrología, considerando la base, el adaptador y el puesto donde se instalará el instrumento.
Capacitación personalizada
La capacitación permite trabajar con el equipo sobre la preparación y el uso del montaje dentro de su procedimiento de metrología.
Soporte técnico
MultiCAM brinda soporte por correo, teléfono o WhatsApp. Indique el instrumento y la configuración para consultar dudas de selección y uso.
Comparta el modelo del equipo, la orientación de montaje y fotografías de la superficie para evaluar una preparación concreta.
PREGUNTAS FRECUENTES
Preguntas para elegir una base magnética CMM
¿Qué diferencia las bases de 5, 6 y 8 pulgadas?
El fabricante contempla la base de 5 pulgadas para brazos cortos o sistemas de escaneo pequeños; la de 6 pulgadas es habitual en brazos portátiles y trackers más ligeros, mientras que la de 8 pulgadas se evalúa para montajes más exigentes. La selección incluye peso, orientación e interfaz del instrumento, además del diámetro de la base.
¿Cuándo se evalúa Economic Magnetic Mount?
El fabricante la recomienda para brazos CMM portátiles de alcance corto a medio sobre superficies magnéticas planas y lisas. Tiene cuerpo de aluminio anodizado, tres imanes con activación/desactivación y anillo 3-1/2-8. Relacione esa configuración con el brazo y el apoyo que utiliza el trabajo.
¿Qué superficie necesita la base?
Se utiliza sobre una superficie ferromagnética plana y relativamente lisa, como una placa o una mesa de acero adecuada. Revise material, planitud, limpieza, recubrimiento y espacio de apoyo junto con el instrumento y su orientación antes de instalar el montaje.
¿Cómo se prepara la conexión con el instrumento?
Las cuatro opciones del catálogo incluyen un anillo de montaje de acero inoxidable 3-1/2-8. Compare esa interfaz con la del instrumento y el adaptador que necesita. Comparta con MultiCAM el modelo, el peso, la orientación y la superficie del puesto para revisar la configuración de montaje.
Conversemos sobre la base magnética para su CMM
Indique el instrumento, la interfaz, la orientación, la superficie y la forma de trabajo. MultiCAM puede ayudar a identificar qué referencia conviene evaluar.
