Bowers Figura CR
Bowers Figura CR registra el contorno y la rugosidad de una superficie para revisar su geometría y acabado. El detector, las sondas y el software de análisis permiten preparar el recorrido sobre la pieza, evaluar el perfil capturado y conservar resultados en informes PDF con datos SPC.
- Contorno y rugosidad
- Sondas según la característica
- Secuencias e informes PDF
Bowers Figura CRMetrología industrial
Registrar el perfil
El detector de contorno captura la forma de una superficie accesible para evaluar sus relaciones geométricas en el software.
Evaluar el acabado
La configuración de rugosidad examina el perfil superficial cuando el acabado interviene en la función de la pieza.
Repetir el método
El software permite crear, guardar y repetir secuencias de inspección para reutilizar un recorrido y su análisis.
Conservar los resultados
Los informes PDF y el análisis SPC reúnen los resultados para revisar el control y su evolución.
DESCRIPCIÓN
Cómo encaja Bowers Figura CR en la inspección de superficies
Figura CR es el sistema de contorno y rugosidad de la gama Bowers Figura. El trabajo comienza con la presentación de la pieza y la elección de la sonda para acceder a la característica. La unidad de control permite acercar o retirar el palpador y mover el detector para preparar la medición.
El perfil capturado sirve de base para el análisis. Contorno y rugosidad responden a preguntas diferentes: el primero describe la forma y sus relaciones geométricas; la segunda caracteriza el acabado superficial. El software separa medición, análisis e informe para conservar el resultado de cada tarea.
PROBLEMAS QUE RESUELVE
Relacionar superficie, recorrido y resultado
Una inspección útil necesita acceso a la característica, análisis del perfil y un registro que pueda revisarse.
Llegar a la característica

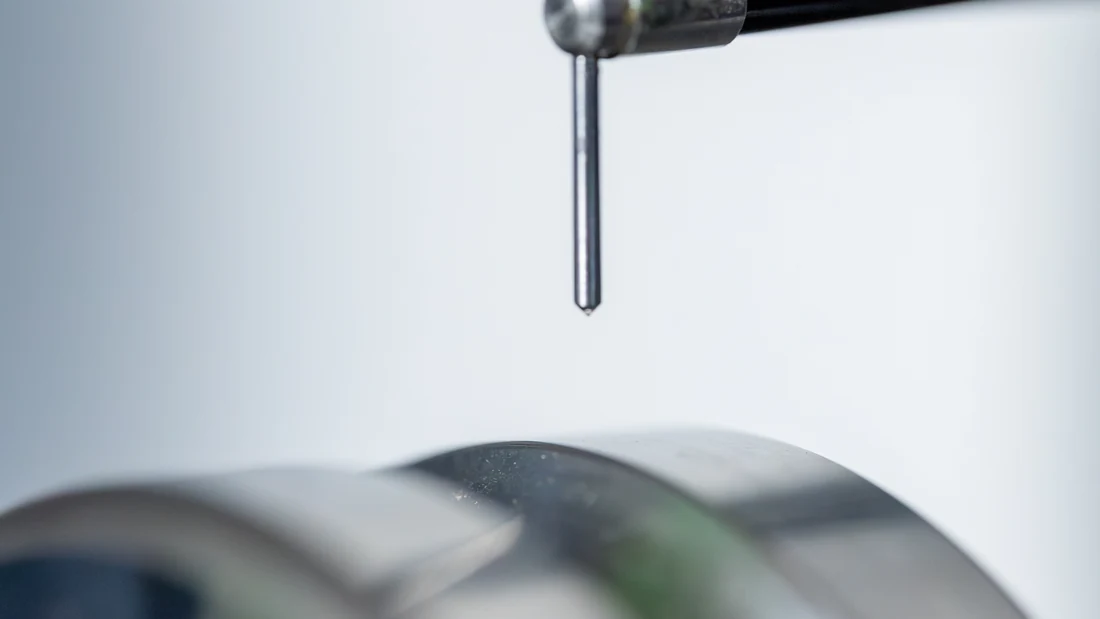

El tamaño de la pieza y la posición de la superficie condicionan el acceso. Figura CR admite distintas sondas según sus características; la elección se relaciona con el recorrido y los apoyos necesarios para presentar la zona.
Analizar la forma capturada

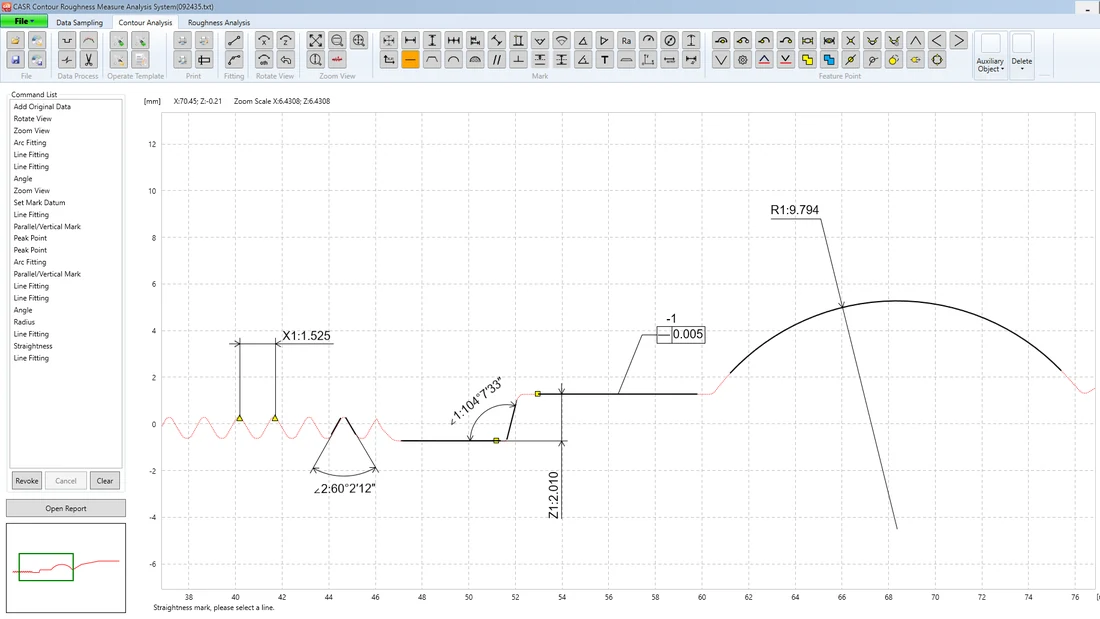

El análisis de contorno permite trabajar sobre el perfil y sus elementos geométricos. Así puede relacionar radios, ángulos y distancias del recorrido con las características que necesita comprobar.
Reutilizar una secuencia

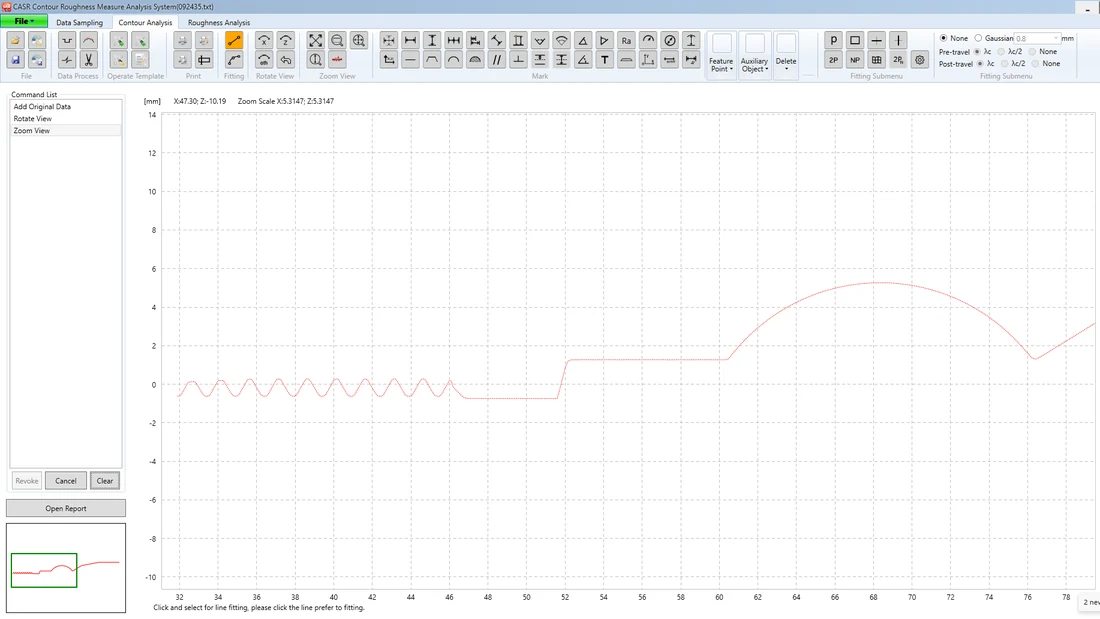

El software crea, guarda y repite secuencias de inspección. Permite reutilizar la preparación del recorrido y del análisis en piezas equivalentes, manteniendo la presentación del componente como parte del trabajo.
CAPACIDADES
Medir, analizar y documentar el perfil
Cada etapa conserva una función: preparar el contacto, capturar datos, evaluar la característica y presentar el resultado.
Detector y sondas
La configuración de contorno y rugosidad utiliza sondas adecuadas a distintas formas y tamaños. El acceso a la superficie y el tipo de evaluación orientan la elección del detector y del palpador.
Unidad de control
Los iconos de acercamiento y retirada del palpador y los movimientos del detector ayudan a preparar el recorrido. La unidad incorpora parada de emergencia; la presentación de la pieza debe conservar espacio para la operación.
Análisis separado
El software integra funciones de medición, análisis y reporte. La vista del perfil permite construir y revisar características sin confundir la captura con la presentación del resultado.
PDF y SPC
Los informes PDF conservan las características evaluadas. El análisis SPC incluido organiza resultados para revisar su comportamiento en controles repetidos.
APLICACIONES
Contorno, acabado y registros de control
Seleccione la configuración por la superficie y el resultado que necesita evaluar.
Perfiles de componentes

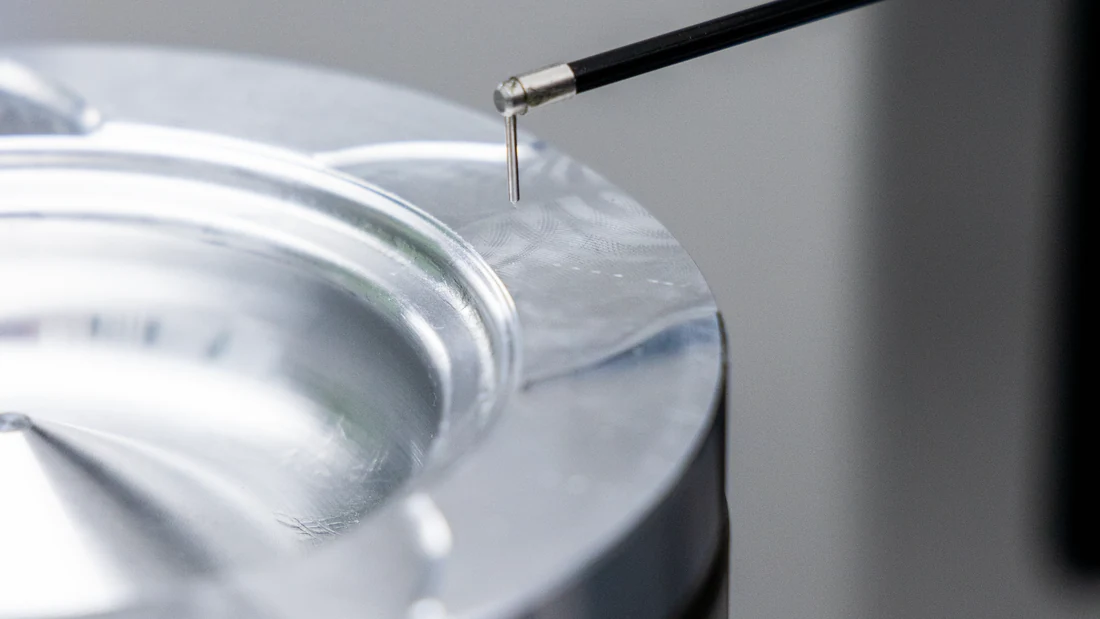

El detector recorre la superficie accesible y captura su forma. El análisis del perfil permite revisar las relaciones geométricas de la característica presentada y distinguirlas del acabado superficial.
Rugosidad superficial

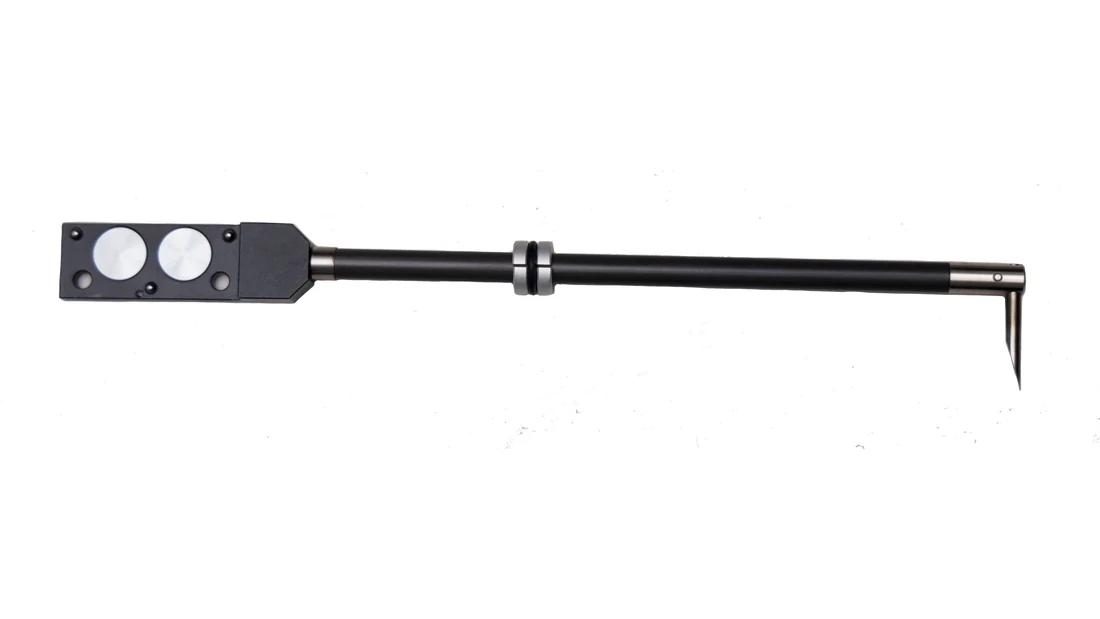

Figura CR evalúa rugosidad con la configuración de detector y sonda correspondiente. La gama ofrece palpadores de acabado con punta de diamante; su elección depende del acceso y del trabajo requerido.
Informes de inspección

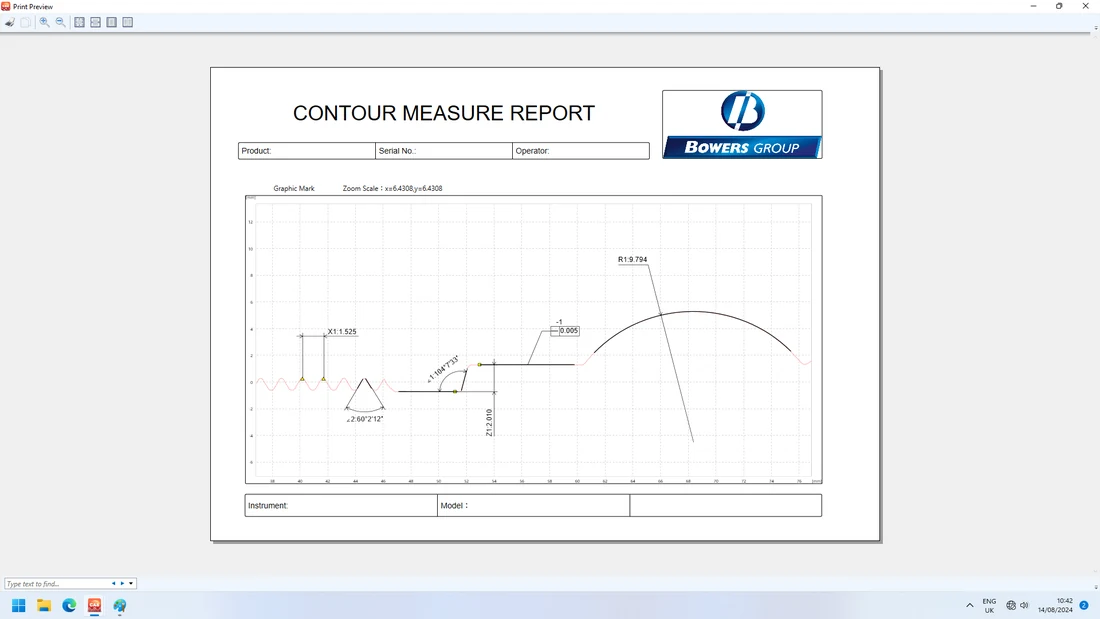

La función de reporte presenta el perfil y sus resultados en PDF. En controles repetidos, las secuencias guardadas y los datos SPC permiten conservar y revisar las mediciones del trabajo.
CONFIGURACIÓN
Elegir configuración, acceso y análisis
La familia ofrece distintos tamaños y configuraciones. La pieza, la característica y el registro requerido orientan la selección.
Pieza y recorrido
Revise dimensiones, orientación, apoyos y espacio para acercar la sonda. El recorrido debe alcanzar la superficie que necesita controlar.
Contorno o rugosidad
Defina si necesita evaluar forma, acabado o ambos. Esa decisión determina el detector, la sonda y los parámetros de análisis del perfil.
Registro del trabajo
Identifique características, nominales y resultados que necesita conservar. Evalúe las secuencias guardadas, los informes PDF y el análisis SPC según su control.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM acompaña la incorporación de Figura CR al trabajo de inspección: elección de la configuración, preparación de la característica y aprendizaje de la lectura de resultados.
Asesoramiento técnico
Revisamos la pieza, el plano y la característica para relacionar el acceso, la sonda y el análisis de contorno o rugosidad con el control que necesita realizar.
Implementación
Acompañamos la puesta en marcha y la preparación del trabajo para incorporar la medición del perfil al proceso de inspección.
Capacitación personalizada
Trabajamos sobre presentación de la pieza, preparación del recorrido, análisis e informes, con tareas vinculadas a su aplicación.
Soporte técnico
Ayudamos a revisar dudas de operación y análisis para continuar utilizando el equipo en las tareas de control.
Comparta la pieza, la característica y el resultado que necesita registrar. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir si Figura CR corresponde a su control
¿Qué cambia entre contorno y rugosidad?
El contorno permite evaluar la forma y las relaciones geométricas del perfil. La rugosidad caracteriza el acabado superficial. Figura CR ofrece ambos trabajos con la configuración de detector, sonda y análisis adecuada a la característica.
¿Qué preparar antes de elegir la configuración?
La pieza y su plano permiten identificar superficie, tamaño, orientación y acceso de la sonda. También necesita definir la característica y los resultados que desea conservar para seleccionar el recorrido y el análisis.
¿Cómo se reutiliza una inspección?
El software permite crear, guardar y repetir secuencias de inspección. Se reutiliza la preparación del recorrido y del análisis; la pieza debe presentarse de forma adecuada para que la sonda acceda a la característica.
¿Qué registros ofrece el software?
El software separa medición, análisis y reporte, genera informes PDF e incluye SPC. Esto permite conservar el perfil y las características evaluadas y revisar datos de controles repetidos.
¿Para qué se elige otra sonda?
Las formas, tamaños y posiciones de las características cambian el acceso al perfil. La gama dispone de sondas y accesorios para distintos trabajos; el palpador se elige junto con el detector y el tipo de análisis requerido.
¿Qué diferencia a Figura CR de Figura RD?
Figura CR se orienta a contorno y rugosidad de superficies. Figura RD se orienta a redondez y otras características de forma medidas con su sistema de giro. La característica del plano y la presentación de la pieza determinan cuál conviene evaluar.
Consulte por Bowers Figura CR
Comparta la pieza y las características de contorno o rugosidad que necesita controlar para evaluar la configuración de Figura CR.
