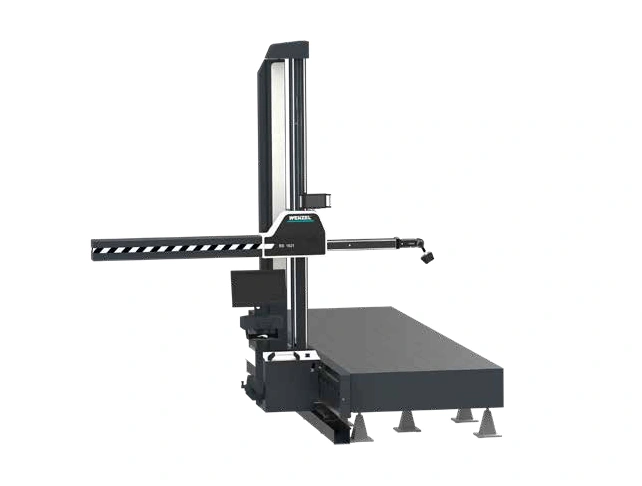

WENZEL RS Series
Controle piezas y conjuntos grandes sin limitarse al acceso desde arriba. WENZEL RS Series combina un brazo horizontal y una mesa de medición para inspeccionar geometrías desde los laterales e integrar el control dimensional cerca de producción.
- Acceso lateral a la pieza
- Medición táctil u óptica
- Control cerca de producción
WENZEL RS SeriesMetrología industrial
Mesa de medición
La base sirve de mesa y permite integrar el equipo sin una cimentación específica.
Manual o CNC
Elija intervención manual o ciclos programados según la frecuencia del control.
Una o varias columnas
Adapte el acceso a la extensión y a los lados que necesita inspeccionar.
Sensores táctiles y ópticos
Combine medición por contacto y captura de superficies según la geometría.
DESCRIPCIÓN
Lleve el control dimensional al trabajo con piezas grandes
Cuando una pieza ocupa mucho espacio o tiene características que se alcanzan desde los laterales, la forma de acceder a ella importa tanto como el volumen de medición. WENZEL RS Series es una CMM de brazo horizontal sobre mesa que permite inspeccionar piezas individuales y conjuntos cerca del proceso de fabricación.
En metrología industrial, el objetivo es contar con resultados que permitan decidir si la pieza cumple y dónde revisar el proceso. La mesa, el acceso del sensor y el método de medición se eligen a partir de la pieza y sus tolerancias: así el sistema responde al control que necesita realizar, en lugar de obligarlo a adaptar todo su trabajo a una configuración genérica.
PROBLEMAS QUE RESUELVE
Quite obstáculos entre la pieza y una decisión de calidad
El acceso, el tipo de superficie y la lectura de los resultados definen si la inspección resulta útil en el trabajo cotidiano.
Integrar el control en el espacio disponible
La mesa con guías laterales permite incorporar RS a una sala existente sin una cimentación específica. Puede reorganizar el puesto si cambia la distribución de la planta, considerando el espacio de trabajo y las condiciones de medición.
Elegir cómo capturar cada geometría
Un punto de referencia y una superficie curva no piden la misma captura. La compatibilidad con sensores táctiles y ópticos permite elegir el método apropiado; WM Shapetracer es una de las opciones para digitalizar formas sin contacto.
Convertir resultados en información para actuar
El software compatible WM Quartis permite generar informes de medición. Reúna los resultados dimensionales en un documento que ayude a revisar la pieza y compartir con producción qué características requieren atención.
CAPACIDADES
Configure la medición alrededor de su proceso
Estas opciones cambian cómo prepara y realiza el control; conviene relacionarlas con la pieza, sus tolerancias y la frecuencia de inspección.
Operación manual o CNC
Para controles variables, la intervención manual permite trabajar sobre las características elegidas. Para inspecciones recurrentes, una configuración CNC permite ejecutar una secuencia programada y organizar el control de piezas repetidas.
Sistemas de varias columnas
Las configuraciones de una, dos o más columnas permiten plantear el acceso a piezas y conjuntos extensos desde diferentes lados. Evalúe la geometría completa y las zonas que deben quedar al alcance del sensor.
Base y control de vibraciones
La mesa puede ser de fundición o granito, con amortiguación activa de vibraciones como opción. Relacionar esa elección con el entorno ayuda a preparar un puesto adecuado para la medición prevista.
Clases de precisión Standard y Premium
La familia ofrece dos clases de precisión. La tolerancia de la pieza y el volumen de trabajo permiten evaluar cuál corresponde al control, en lugar de elegir sólo por el tamaño del equipo.
APLICACIONES
Trabajos en los que el acceso lateral aporta valor
Desde paneles conformados hasta conjuntos de carrocería y modelos físicos, elija la captura que permite evaluar la geometría que le interesa.
Paneles y piezas conformadas

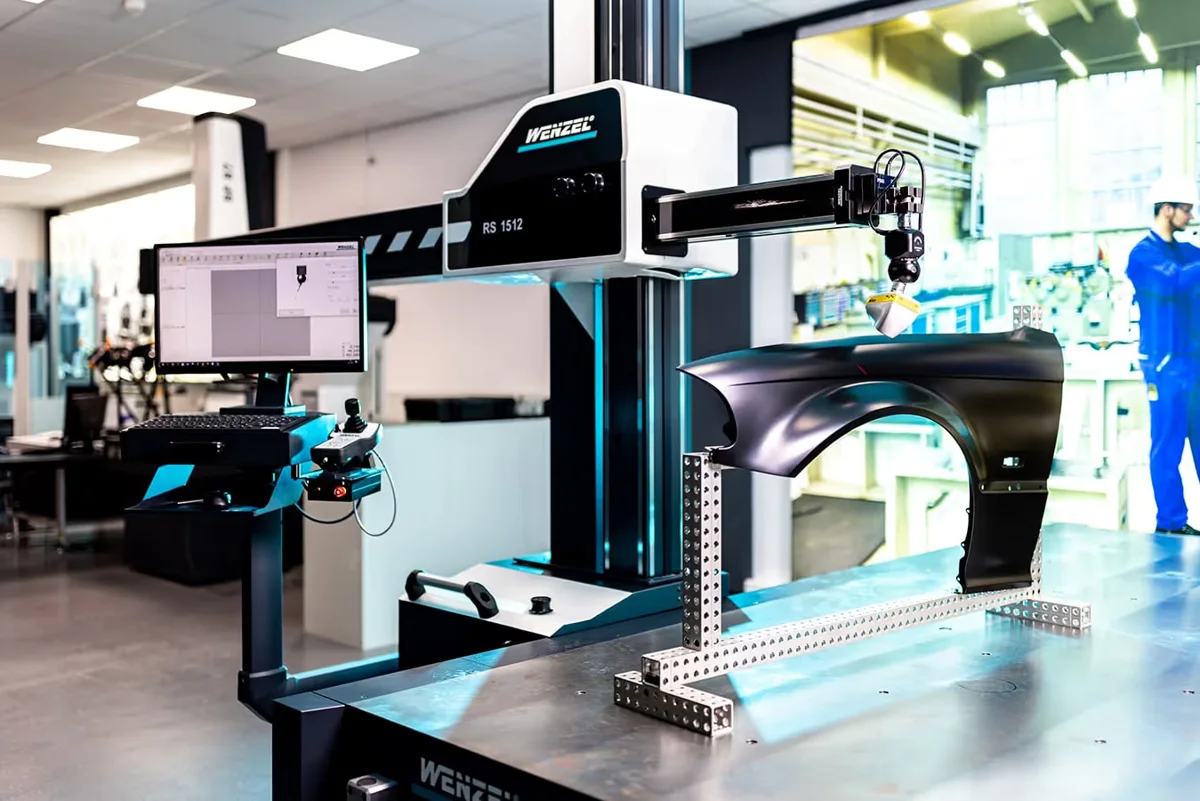

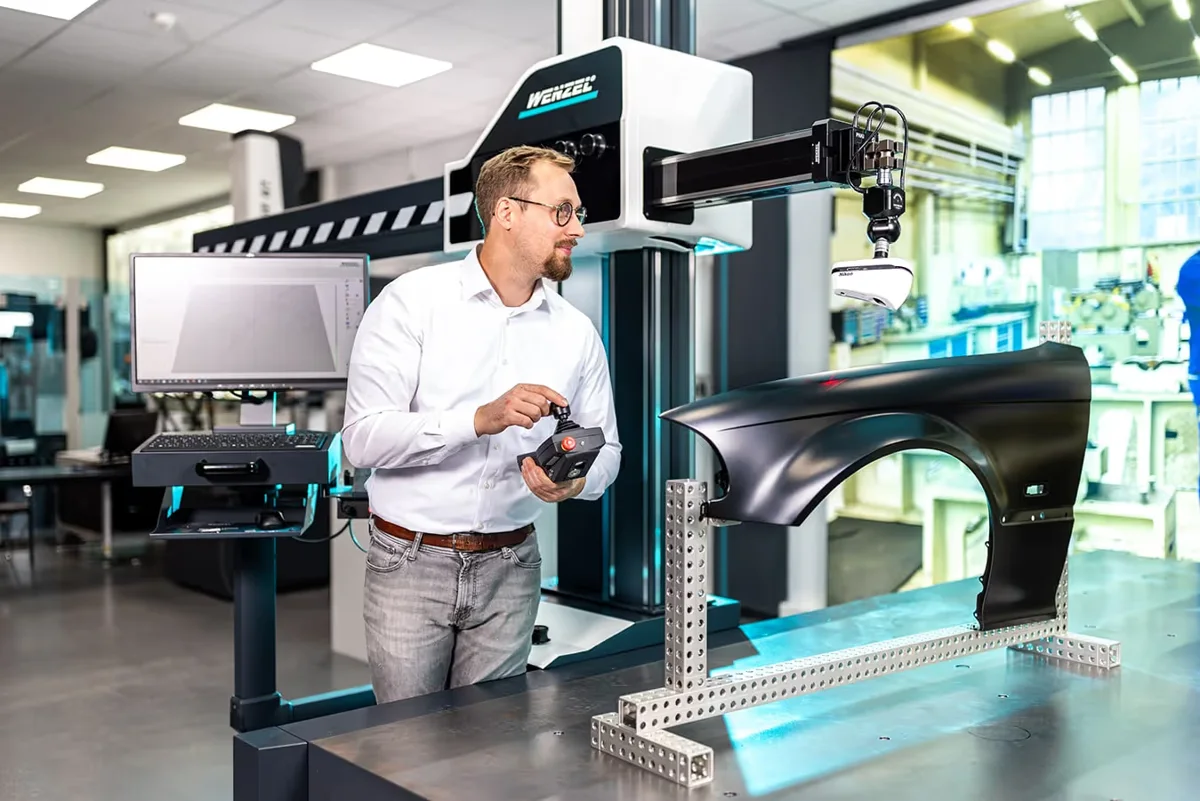

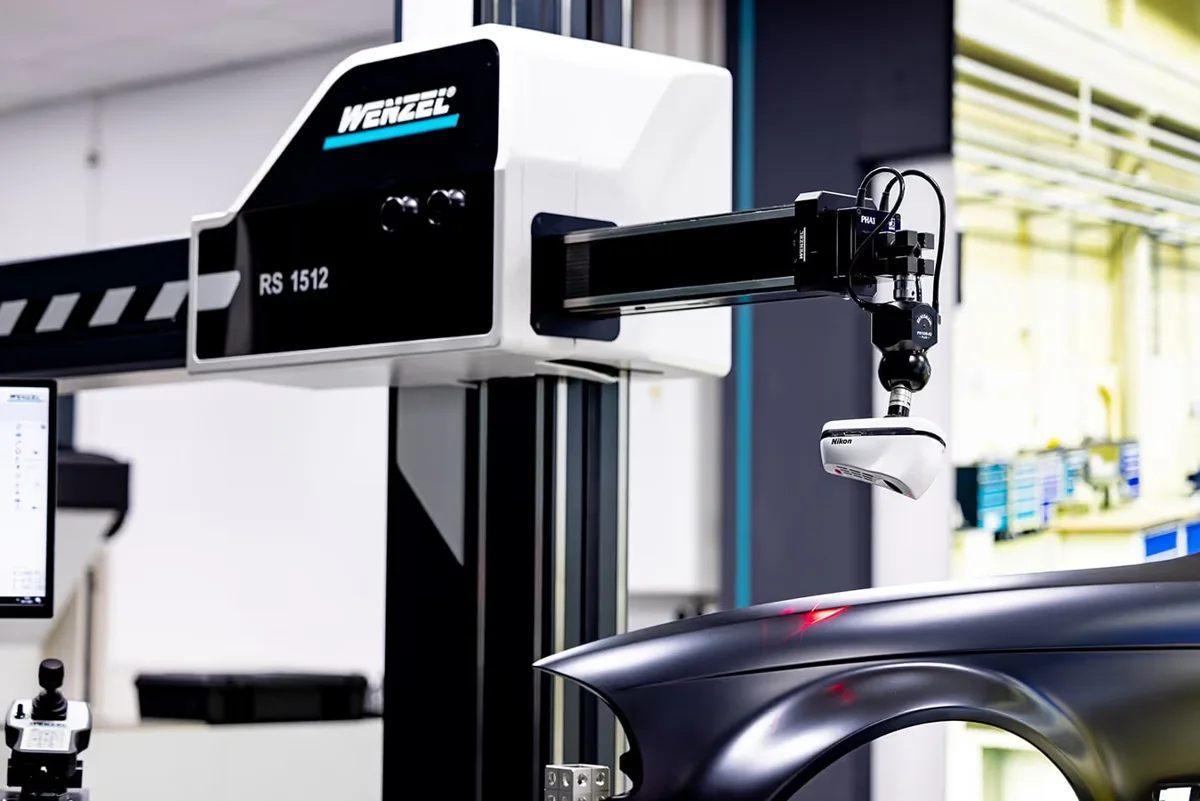

Inspeccione la geometría de paneles de carrocería, como el guardabarros mostrado. La captura óptica permite obtener datos de la superficie para revisar su forma, mientras los controles por contacto atienden las características que lo requieren.
Piezas y conjuntos automotrices
Organice el control de componentes y ensambles antes de avanzar en producción. El acceso horizontal y la mesa ayudan a preparar la fijación y alcanzar las zonas que debe inspeccionar; la aplicación oficial incluye estructuras soldadas y utillajes.
Digitalización de modelos físicos

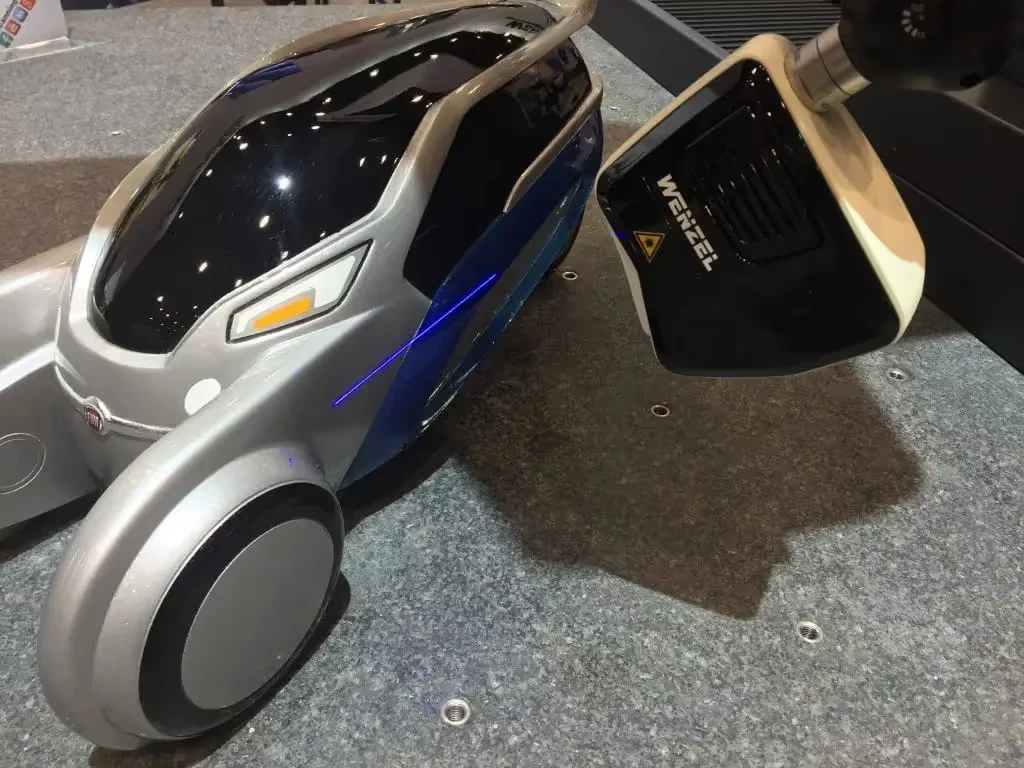

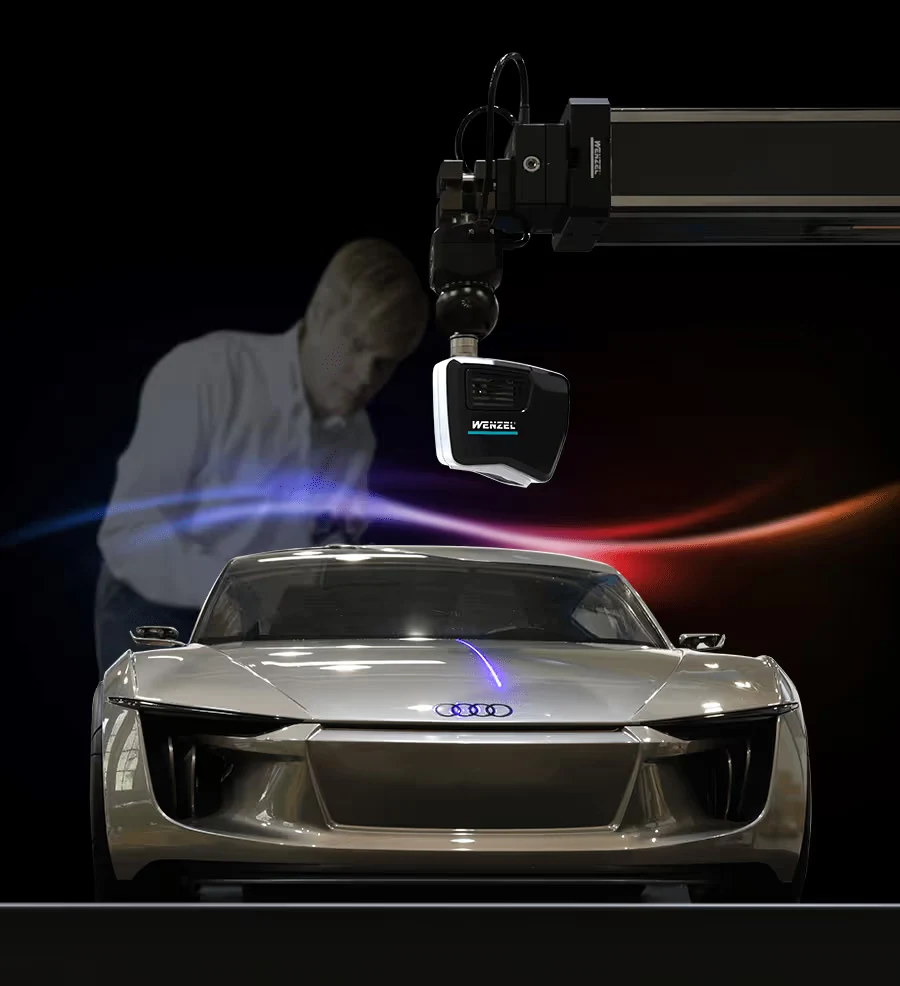

Capture las curvas de un modelo automotriz con un sensor óptico compatible, como WM Shapetracer. Disponer de la forma digital permite revisar la superficie física en el software, en vez de limitar la evaluación a puntos aislados.
CONFIGURACIÓN
Qué revisar antes de elegir WENZEL RS Series
Parta de una pieza representativa y del control que necesita: tamaño, peso, tolerancias, frecuencia y lugar de instalación.
PIEZA Y ACCESO
Volumen útil y fijación
Compruebe la envolvente de la pieza, su peso, los apoyos y las zonas que deben quedar accesibles. La configuración de columnas y mesa tiene que permitir el control completo, no sólo alojar el componente.
MÉTODO DE INSPECCIÓN
Sensor, precisión y frecuencia
Distinga las características que necesita palpar de las superficies que conviene digitalizar. Las tolerancias orientan la clase de precisión; la repetición del trabajo orienta la elección entre operación manual y CNC.
PUESTO DE TRABAJO
Entorno y datos de medición
Revise el espacio de carga, la temperatura, las vibraciones y los planos o CAD disponibles. El software y la preparación del programa deben acompañar el resultado que espera obtener de la inspección.
ACOMPAÑAMIENTO
Implementación y soporte
Para que RS sea una herramienta de trabajo, hay que pasar de la pieza y el plano a un método de inspección que su equipo pueda usar. MultiCAM lo acompaña en la selección, la puesta en marcha y el uso cotidiano.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Programación y capacitación
La programación de CMM y la capacitación personalizada ayudan a preparar rutinas para sus piezas y a interpretar los resultados de inspección.
Soporte y mantenimiento
El soporte técnico, el mantenimiento preventivo y la reparación de CMM acompañan el uso del sistema y las necesidades de atención del equipo.
PREGUNTAS FRECUENTES
¿WENZEL RS Series responde a su necesidad?
Resuelva las diferencias que influyen en la elección antes de definir el equipo y sus opciones.
¿Qué diferencia a RS de una CMM de brazo horizontal instalada sobre el piso?
RS utiliza una base como mesa de medición, con guías montadas lateralmente, y no exige una cimentación específica. Si necesita una solución sobre mesa que pueda integrarse en una sala existente, es una diferencia relevante. La elección debe considerar el peso y la forma de cargar la pieza, además del volumen de medición.
¿Conviene una configuración manual o CNC para mis controles?
Para piezas diferentes o controles que cambian, la operación manual permite intervenir en la medición. Cuando repite una inspección, CNC permite ejecutar una secuencia programada. Comparta la cantidad de piezas, la frecuencia y las características a medir para relacionar el modo de trabajo con su proceso.
¿Puede medir por contacto y también digitalizar superficies?
Sí. La familia RS admite sensores táctiles y ópticos. El contacto resulta pertinente para determinadas características y referencias; un sensor óptico compatible permite capturar formas y superficies. La elección parte de la geometría, el material y la tolerancia que debe evaluar.
¿Sirve sólo para piezas grandes de carrocería?
No. WENZEL incluye piezas individuales, conjuntos y productos finales entre sus aplicaciones, y señala que la altura de trabajo también permite medir piezas pequeñas. Evalúe el conjunto de trabajos que realizará y cómo fijará cada pieza; el tamaño por sí solo no define la solución.
¿Qué datos de la pieza definen la configuración de RS?
El tamaño, el peso, la fijación y las zonas que deben medirse orientan el volumen útil y el acceso de las columnas. Las tolerancias y el tipo de geometría ayudan a elegir la clase de precisión y el sensor; la frecuencia del control orienta la operación manual o CNC. Los planos o CAD permiten preparar esa evaluación.
¿Qué pieza necesita medir con WENZEL RS Series?
Comparta un plano o CAD, las tolerancias y la frecuencia de inspección. Lo ayudamos a relacionar la pieza con el acceso, el sensor y la configuración de trabajo.
