WENZEL LS 70
Capture superficies oscuras o reflectantes y complemente el control con palpado. WENZEL LS 70 integra láser azul y una línea de hasta 70 mm en CMM WENZEL y brazos WM | MMA compatibles.
- Láser azul para distintos acabados
- Escaneo y palpado TP20
- Captura integrada en WM | Quartis
WENZEL LS 70Accesorios
Línea de hasta 70 mm
Adquiera una franja de superficie durante el barrido; prepare el recorrido según la forma y los accesos de la pieza.
CMM o brazo WM | MMA
Incorpore captura óptica al sistema compatible con el que realiza su control dimensional.
Adaptador para TP20
Escanee la forma y palpe las referencias o características que requieren contacto.
Datos en WM | Quartis
Reúna la captura, la alineación y la evaluación dentro del mismo entorno de medición.
DESCRIPCIÓN
Cómo encaja WENZEL LS 70 en el control de la pieza

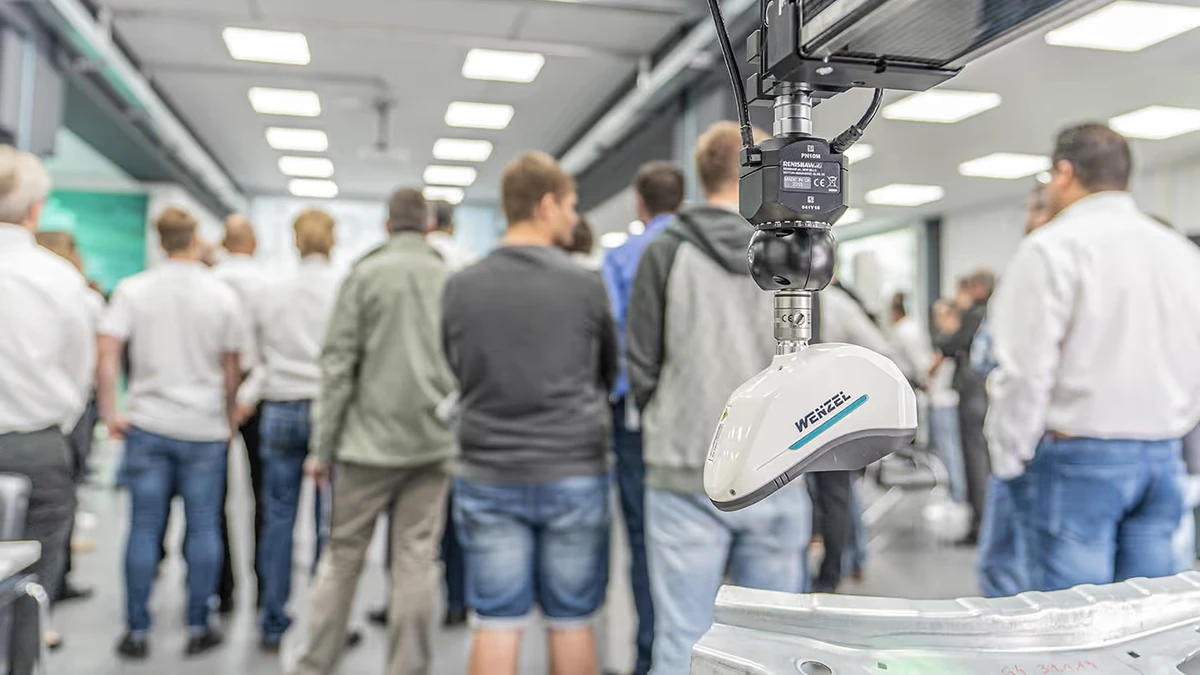

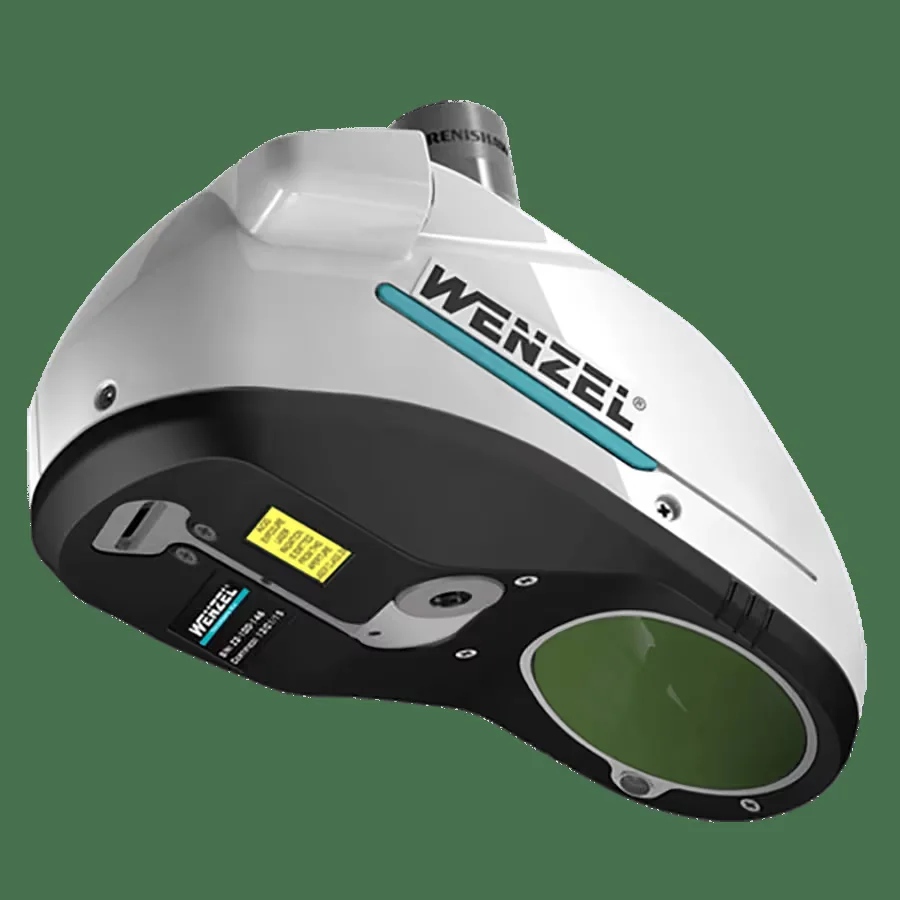

WENZEL LS 70 es un sensor de metrología de línea para medición sin contacto. Su láser azul permite adquirir superficies reflectantes y oscuras en una CMM WENZEL o un brazo WM | MMA compatible. Recorra las zonas visibles para obtener una nube de puntos de la forma que necesita controlar.

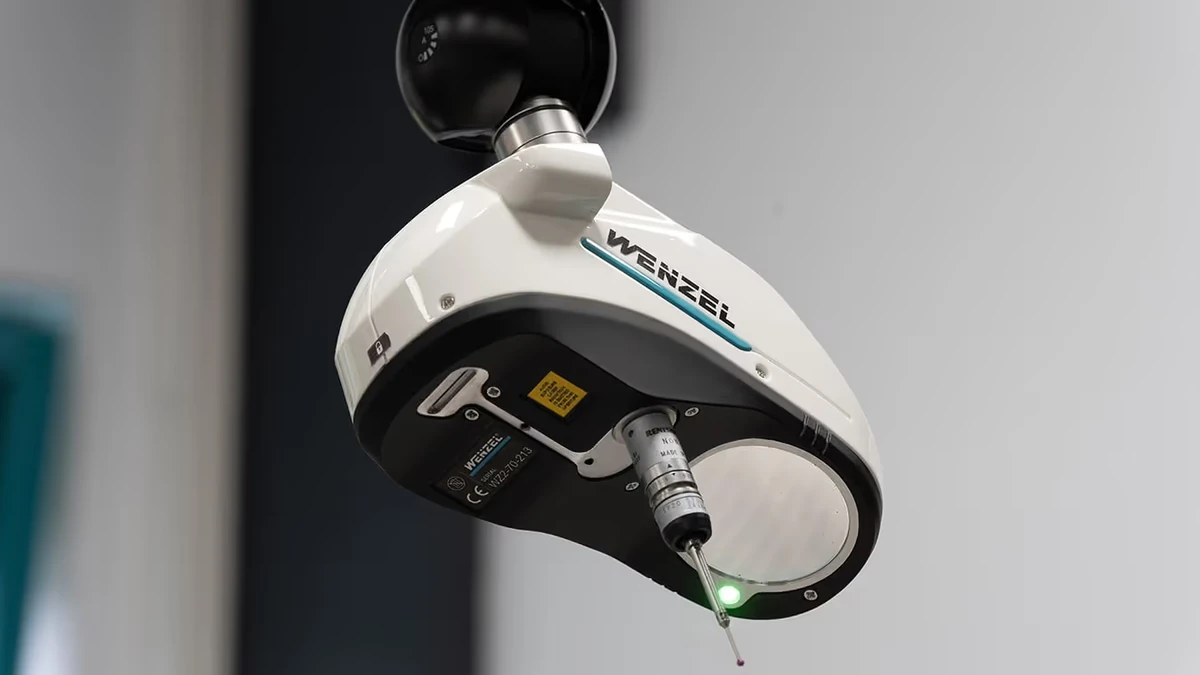

El adaptador Renishaw TP20 permite complementar el escaneo con palpado táctil. Puede asignar la captura de superficies al láser y medir por contacto las referencias o características de la pieza. WM | Quartis integra la adquisición en CMM y brazo, y sus módulos permiten continuar con la comparación nominal/real o exportar los puntos para ingeniería inversa.
PROBLEMAS QUE RESUELVE
Cuando el acabado y el método condicionan el control
El acabado de la superficie, las características de contacto y las referencias de evaluación plantean tareas distintas. El LS 70 permite abordarlas dentro de un sistema de medición compatible.
El acabado dificulta la captura óptica
Para una pieza oscura o reflectante, el láser azul del LS 70 ofrece un método de adquisición previsto para esos acabados. Revise una muestra y el acceso del sensor para preparar el barrido de las superficies que necesita medir.
La pieza exige superficies y puntos de contacto
La forma exterior y una referencia de contacto requieren métodos diferentes. El adaptador TP20 permite incorporar un palpador al LS 70 y combinar las tareas ópticas y táctiles en la configuración compatible.
La forma necesita una referencia de evaluación

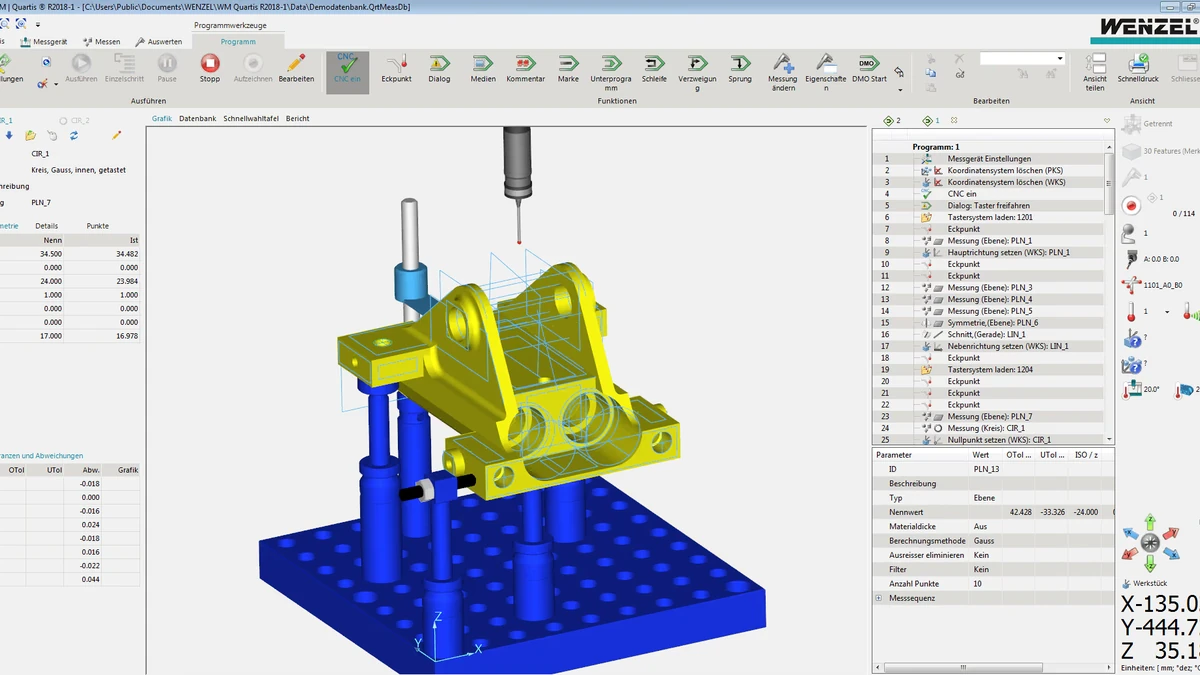

Una captura debe relacionarse con el sistema de referencia de la pieza. WM | Quartis reúne la adquisición y el trabajo de alineación para que pueda interpretar la superficie junto con las características del control.
CAPACIDADES
Mecanismos para adquirir y evaluar la geometría
El sensor adquiere los puntos; la máquina, el cabezal y el software definen cómo se recorre la pieza y se evalúan sus datos.
Láser azul y ancho de línea
La línea alcanza hasta 70 mm y la adquisición publicada es de 250.000 puntos por segundo. El ancho define la franja capturada en cada barrido. Relacione el recorrido y el muestreo con el detalle que necesita registrar. El láser azul es de clase 2M.
Captura óptica y palpado TP20
El adaptador para Renishaw TP20 permite combinar medición óptica y táctil casi simultáneamente. Use el láser para la superficie y el palpador para las características o referencias de contacto, según la tarea de inspección.
Montaje y cambio de sensor
La conexión autojoint permite el cambio automático en sistemas preparados para ello. Su peso permite utilizarlo con cabezales giratorios compatibles, como PH10. Revise el cabezal y el sistema de cambio junto con la CMM o el brazo.
Análisis con WM | Quartis
El módulo POINT CLOUD permite alinear y comparar nubes o mallas con el CAD nominal, extraer geometrías y exportar puntos hacia programas como WM | PointMaster. La licencia y los módulos deben corresponder al análisis que necesita realizar.
APLICACIONES
Aplicaciones de WENZEL LS 70
La captura puede servir para revisar una forma frente al CAD, reconstruir una geometría física o documentar el desarrollo de un diseño. Prepare el software y la salida según esa tarea.
Comparación nominal y real

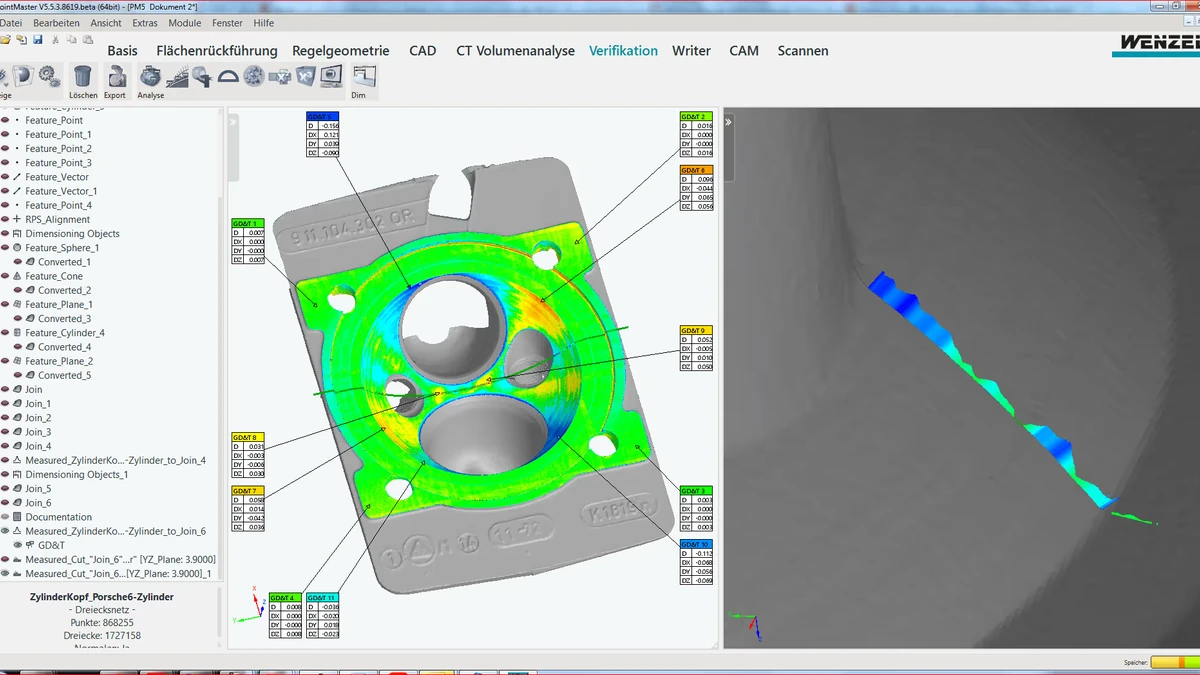

Capture la superficie y alinéela con la geometría nominal. La evaluación en WM | Quartis o WM | PointMaster permite representar desviaciones por colores para localizar las zonas que debe revisar frente al CAD.
Ingeniería inversa

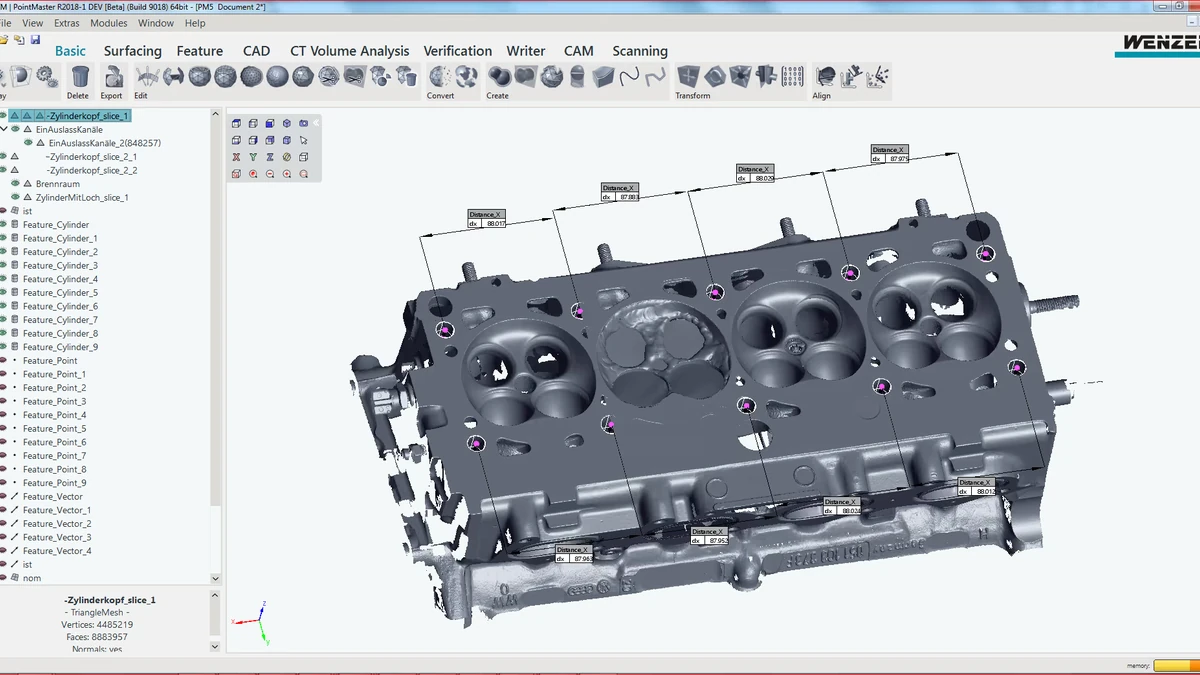

Digitalice una pieza cuya geometría necesita reconstruir. Exporte la nube de puntos desde WM | Quartis a un software como WM | PointMaster para trabajar con la malla y desarrollar las superficies del modelo.
Diseños y prototipos
Registre la forma física durante el desarrollo de un diseño o prototipo. La evaluación de la geometría y el informe en WM | Quartis permiten documentar las características revisadas y compartir los resultados del control.
CONFIGURACIÓN
Qué comprobar antes de incorporar el LS 70
Prepare la consulta con la pieza, el sistema de medición y el resultado que necesita obtener.
Acabado y acceso a la superficie
Identifique el material, el acabado y las zonas que debe capturar. El láser azul está previsto para superficies oscuras y reflectantes; la fijación debe permitir recorrerlas con la orientación adecuada del sensor.
CMM, brazo y cabezal
Indique el modelo de CMM WENZEL o brazo WM | MMA, el cabezal y la conexión autojoint. Incluya el adaptador TP20 si necesita palpado y el sistema de cambio de sensores cuando el trabajo requiera intercambio automático.
Software y salida del trabajo
Para comparar con CAD, extraer geometrías o exportar puntos, revise WM | Quartis y sus módulos. Para ingeniería inversa, incluya el software que realizará la reconstrucción a partir de la nube o la malla.
ACOMPAÑAMIENTO
Implementación y soporte
Para combinar captura óptica y palpado, comparta el equipo, las superficies y las características que necesita medir.
Asesoramiento técnico
Revisamos qué superficies necesita escanear y qué referencias requieren palpado, junto con la CMM o el brazo y sus conexiones, para orientar la configuración del LS 70.
Implementación y capacitación
MultiCAM acompaña la puesta en uso del escaneo y del palpado TP20 compatible. La capacitación personalizada trabaja la captura, la alineación y la interpretación de los datos de sus piezas.
Soporte técnico
Si necesita asistencia con la captura óptica, el palpado o la evaluación en WM | Quartis, comuníquese por correo, teléfono o WhatsApp. Revisamos la operación y el módulo de software que interviene en su control.
Preparar la consulta
Consulte con el modelo de CMM o brazo y un plano o muestra de la pieza.
PREGUNTAS FRECUENTES
Preguntas sobre WENZEL LS 70
¿En qué equipos se utiliza el LS 70?
Se utiliza en CMM WENZEL y brazos WM | MMA compatibles. Antes de integrarlo, compruebe el modelo del equipo, la conexión autojoint, el cabezal y la configuración de WM | Quartis. Estos elementos determinan el montaje y el recorrido que puede preparar.
¿Qué aporta el láser azul para superficies oscuras o reflectantes?
El láser azul del LS 70 permite adquirir superficies reflectantes y oscuras, incluidas aplicaciones en aluminio, chapa y plásticos. El acabado real, la geometría y los accesos orientan la preparación de la captura; una muestra de la pieza ayuda a evaluar esa configuración.
¿Puede combinarse el escaneo con palpado táctil?
Sí. El LS 70 dispone de un adaptador para el palpador Renishaw TP20. Puede asignar la captura de superficies al método óptico y utilizar el palpador para referencias o características que requieren contacto, dentro de la configuración compatible.
¿La línea de 70 mm limita el tamaño de la pieza?
Los 70 mm corresponden al ancho máximo de la línea adquirida durante un barrido. La superficie de una pieza se captura mediante el recorrido del sensor. Su cobertura depende del volumen de trabajo de la CMM o del brazo y del acceso disponible a las zonas que necesita medir.
¿Qué necesita para comparar con CAD o reconstruir una pieza?
WM | Quartis integra la adquisición del LS 70. El módulo POINT CLOUD permite alinear y comparar nubes o mallas con el CAD nominal y exportar puntos. Para ingeniería inversa, el trabajo continúa en un software como WM | PointMaster, con las funciones de malla y reconstrucción adecuadas.
Evalúe el LS 70 con su pieza y su equipo
Comparta el modelo de CMM o brazo, el acabado de las superficies y el plano o CAD. MultiCAM lo ayuda a revisar la integración del sensor, el método de captura y el análisis que requiere su control.
