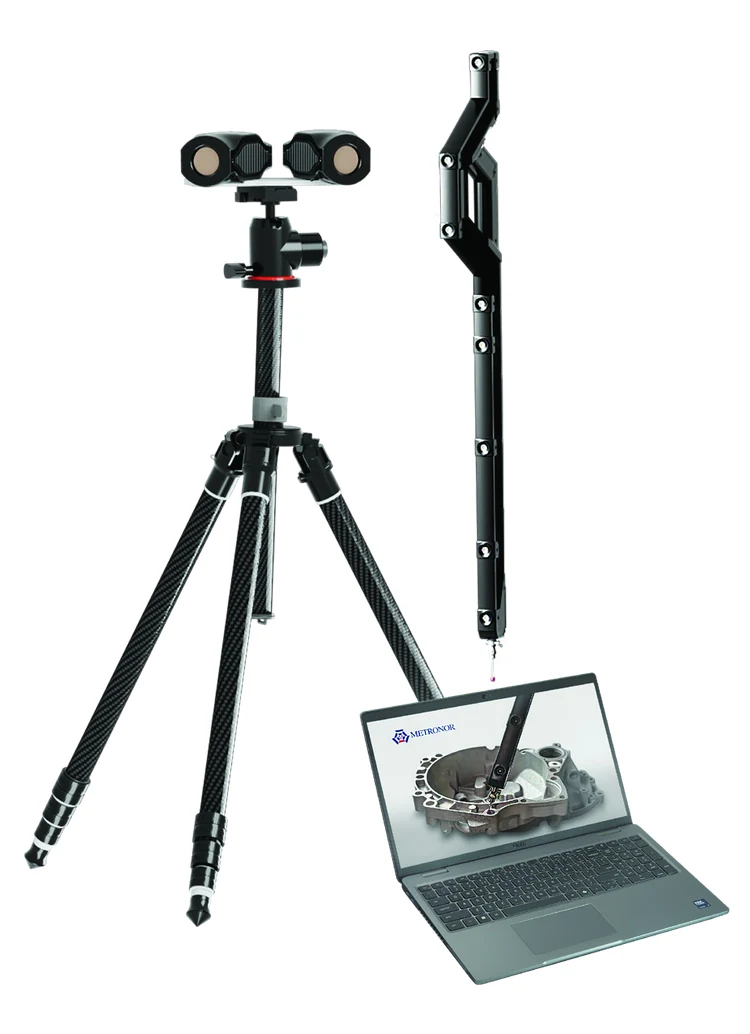

Metronor SOLO Twin
Metronor SOLO Twin amplía un sistema SOLO con dos cámaras próximas para trabajar en espacios reducidos y aumentar el campo de visión.
- Extensión de SOLO Probe
- Dos cámaras próximas
- Campo de visión de 70°
Metronor SOLO TwinExtensión de CMM portátil
Extensión de SOLO Probe
Amplía un sistema SOLO existente para cambiar su disposición de cámaras.
Cámaras en un soporte común
Conserva una relación definida entre ambos ejes ópticos.
Campo de visión de 70° × 32°
Amplía el área visible para situar el sistema más cerca de la pieza.
Palpado por coordenadas
Lleva el Lightpen a puntos y referencias geométricas del conjunto.
DESCRIPCIÓN
Medir con SOLO cuando falta espacio en el puesto
Twin modifica la disposición de las cámaras del sistema SOLO Probe. Al montarlas juntas y ampliar el campo de visión, permite colocarlas más cerca de la pieza. Esto ayuda a preparar el palpado en puestos estrechos o con poco espacio para separar la cámara del objeto.
La ubicación se elige a partir de las características que deben medirse y de los accesos del operador. Si el campo ampliado reúne los puntos necesarios desde una misma disposición, puede evitar posiciones adicionales que una cámara única habría requerido. El sistema base, las tolerancias y las referencias del trabajo determinan la configuración.
PROBLEMAS QUE RESUELVE
Espacio, puntos visibles y referencias del conjunto
La disposición de las cámaras influye en dónde puede instalar el sistema y qué geometrías puede relacionar durante el palpado.
Instalar en espacios reducidos
Las dos cámaras montadas juntas amplían el campo visible. Puede situar el sistema más cerca de la pieza y revisar una disposición que quepa en el puesto, conservando acceso para llevar el Lightpen hasta las características.
Reunir puntos desde una posición
Un campo mayor puede abarcar puntos que una cámara única exigiría medir desde varias disposiciones. Prepare las referencias y la secuencia del palpado para comprobar si el conjunto de características queda dentro de la misma posición.
Relacionar planos y orificios

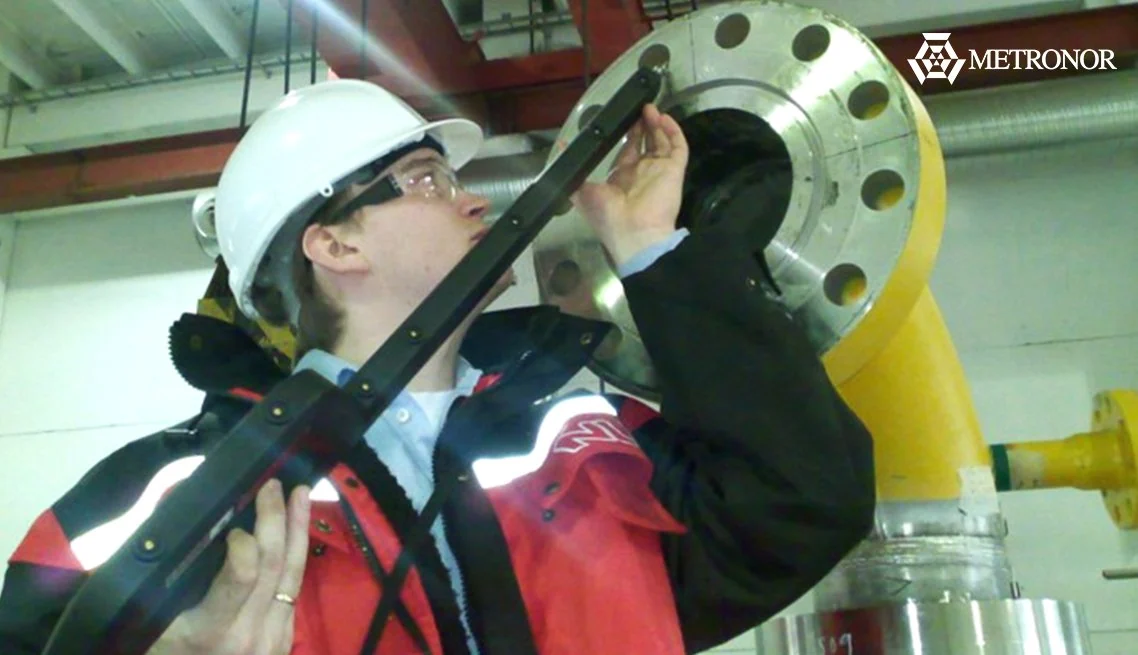

Cuando necesita revisar referencias paralelas, importa conocer la relación entre los ejes ópticos de las cámaras. Twin permite aplicaciones de alineación e inspección de planos u orificios de un conjunto. Defina las referencias y tolerancias que deben comprobarse.
CAPACIDADES
Qué sostiene la disposición Twin
La ampliación del sistema base combina un campo visible mayor con una relación definida entre las cámaras.

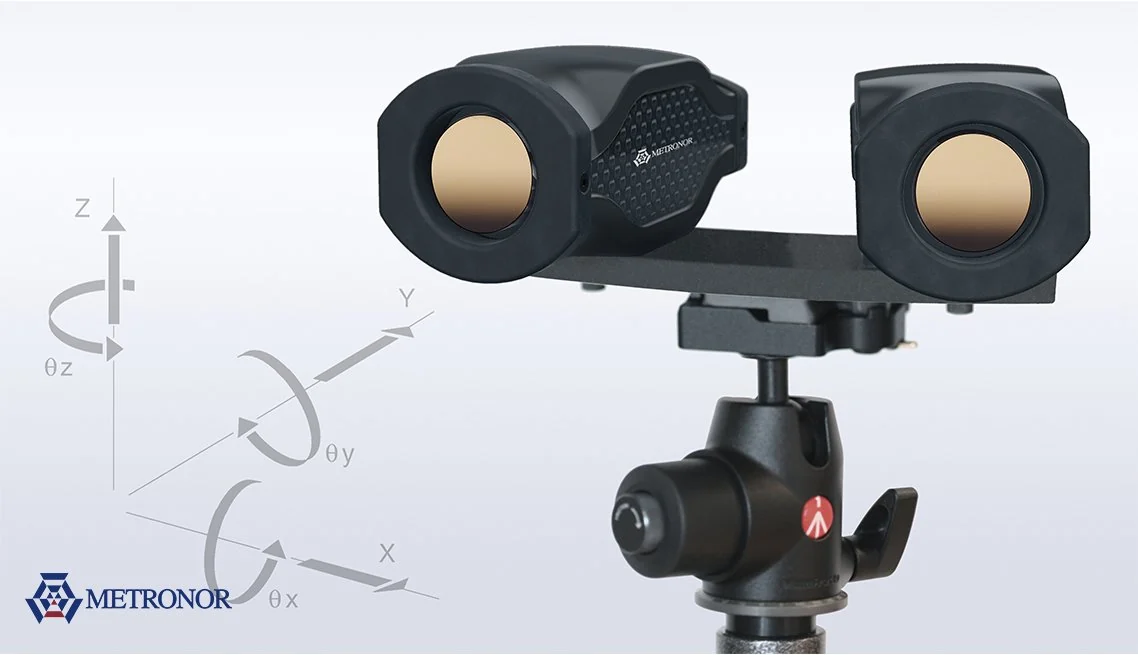

Dos cámaras próximas
La configuración reúne las cámaras sobre un soporte de fibra de carbono. Esa disposición amplía el campo de visión del SOLO y permite estudiar una instalación más cercana a la pieza.
Relación de alineación
La alineación entre las cámaras puede volver a determinarse en el lugar de trabajo. Es una preparación relevante después del transporte o la manipulación del conjunto.
Campo horizontal y vertical
El campo de 70° horizontal y 32° vertical ayuda a evaluar qué parte del trabajo queda visible desde la posición elegida. Relacione esos ángulos con la distancia y la geometría del puesto.
Sonda manual Lightpen
El operador lleva la punta hasta las características que necesita medir. La disposición óptica y el acceso físico a la pieza deben prepararse juntos para realizar el palpado por coordenadas.
APLICACIONES
Puestos, tuberías y ensambles
Twin se aplica a medición por contacto cuando el espacio de instalación y las referencias del conjunto condicionan el trabajo.

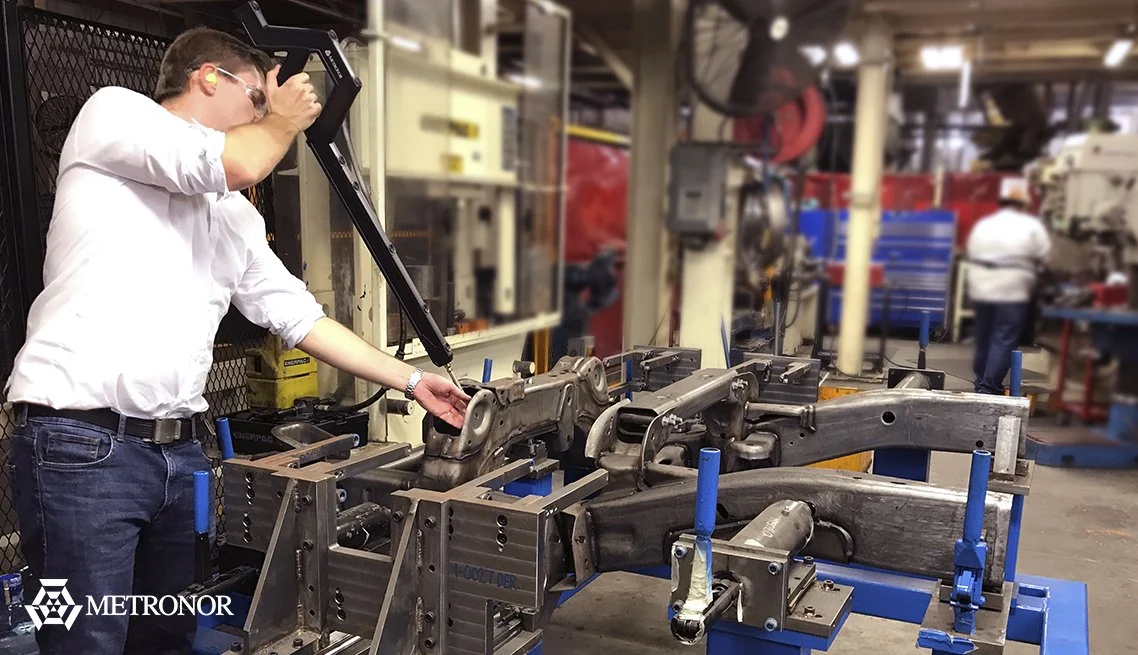

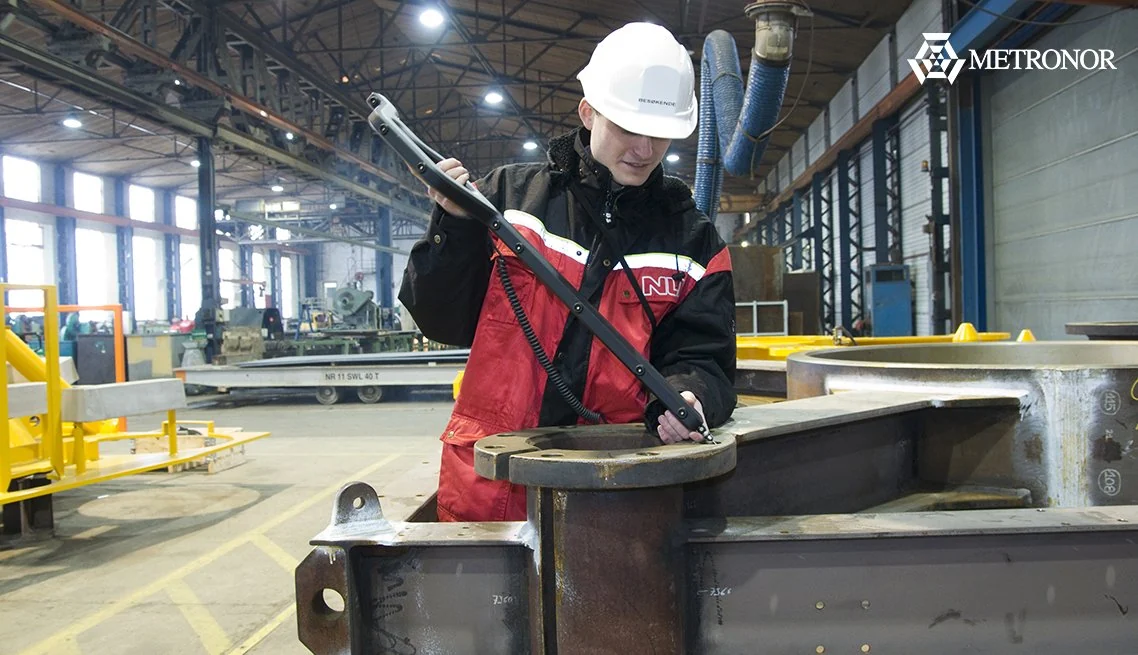

Inspección en proceso y utillajes
Mida características de la pieza o del dispositivo junto al puesto de trabajo. El campo ampliado ayuda a disponer las cámaras cerca del conjunto cuando el espacio de instalación es limitado.
Tubos y conexiones
Adquiera puntos y referencias de tubos o cañerías. En una instalación existente, prepare la posición de las cámaras y el recorrido de la sonda según los accesos disponibles.

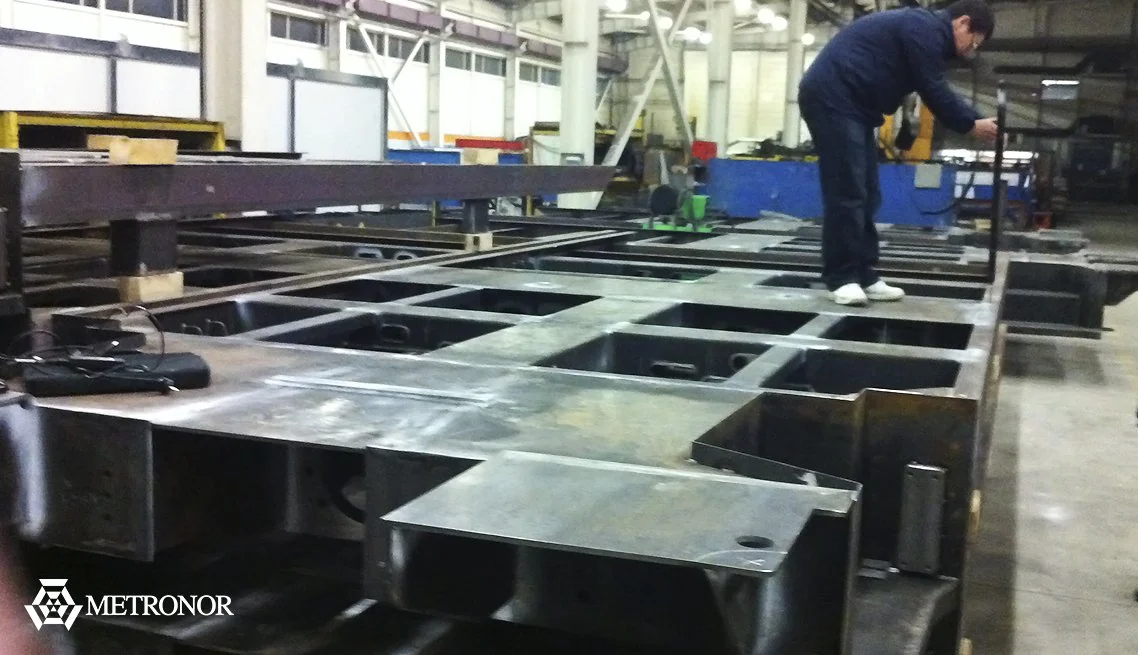

Ensamble y alineación
Relacione referencias geométricas para apoyar la alineación de componentes. En trabajos con planos, ejes u orificios paralelos, evalúe las relaciones que necesita comprobar y la disposición del sistema.
CONFIGURACIÓN
Definir la ampliación y preparar la medición
SOLO Twin requiere un sistema SOLO Probe. La distancia de 1,5 a 25 m publicada por Metronor se refiere a los sensores y debe evaluarse junto con el volumen y las tolerancias.
Sistema SOLO existente
Identifique la configuración base que quiere ampliar. La evaluación debe relacionar el sistema existente con la segunda cámara, el montaje Twin y la tarea de medición.
Espacio y características
Describa la pieza, sus referencias y tolerancias, los obstáculos del puesto y el espacio para las cámaras y el operador. Un campo mayor resulta útil cuando permite preparar la disposición necesaria para esos puntos.
Twin o DUO
Twin prioriza la disposición conjunta y el campo visible ampliado. DUO utiliza dos cámaras para triangulación. Compare las especificaciones de cada sistema para el volumen y las tolerancias que necesita controlar.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico, implementación, capacitación personalizada y soporte para relacionar la ampliación Twin con su sistema SOLO, el puesto y las características que necesita medir.
Asesoramiento técnico
Revisamos el sistema base, la pieza y las tolerancias para evaluar si la disposición Twin ayuda a preparar su trabajo de medición.
Implementación
Acompañamos la incorporación de la solución al proceso, considerando el espacio del puesto, la preparación de la medición y el resultado que utilizará.
Capacitación personalizada
Trabajamos la preparación, las referencias y la lectura de resultados con tareas vinculadas a su aplicación y a la configuración seleccionada.
Soporte técnico
Ayudamos a revisar dudas de operación y preparación del control para continuar utilizando el sistema en sus tareas de medición.
Comparta el sistema SOLO, la pieza y el puesto de trabajo. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Elegir Twin para su sistema y su pieza
¿SOLO Twin es un sistema independiente?
Es una extensión de Metronor SOLO Probe y requiere un sistema SOLO Probe. Incorpora una segunda cámara y el montaje conjunto para ampliar el campo visible. Identifique su sistema base antes de evaluar la ampliación.
¿Qué cambia al trabajar en un espacio estrecho?
Las dos cámaras próximas amplían el campo de visión hasta 70° horizontal y 32° vertical. El sistema puede situarse más cerca de la pieza, lo que facilita su disposición en espacios donde no hay distancia suficiente para una cámara única. El acceso del operador y las características a medir siguen formando parte de la preparación.
¿Twin funciona igual que Metronor DUO?
No. Twin dispone las cámaras juntas para ampliar el campo de visión de un SOLO. DUO utiliza dos cámaras para la triangulación de puntos y tiene sus propias especificaciones. Compare ambas configuraciones según el espacio, el volumen y las tolerancias de su trabajo.
¿Puede ayudar a alinear planos y ejes?
Sí. La relación conocida entre los dos ejes ópticos permite aplicaciones de alineación o inspección de referencias paralelas, como planos u orificios. Metronor documenta estos trabajos en cajas de engranajes, propulsores, turbinas y otras máquinas.
¿Hay que revisar la alineación de las cámaras?
Las cámaras se montan juntas sobre un soporte de fibra de carbono. La relación de alineación puede volver a determinarse en el lugar de trabajo; esa preparación mantiene definida la geometría del sistema después de trasladarlo o manipularlo.
¿Qué información necesita MultiCAM para evaluar Twin?
El modelo del sistema SOLO existente, la geometría y tolerancias de la pieza, el espacio disponible para las cámaras, los accesos del operador, las referencias que necesita relacionar y el resultado esperado. Fotos o planos del puesto ayudan a estudiar la disposición.
