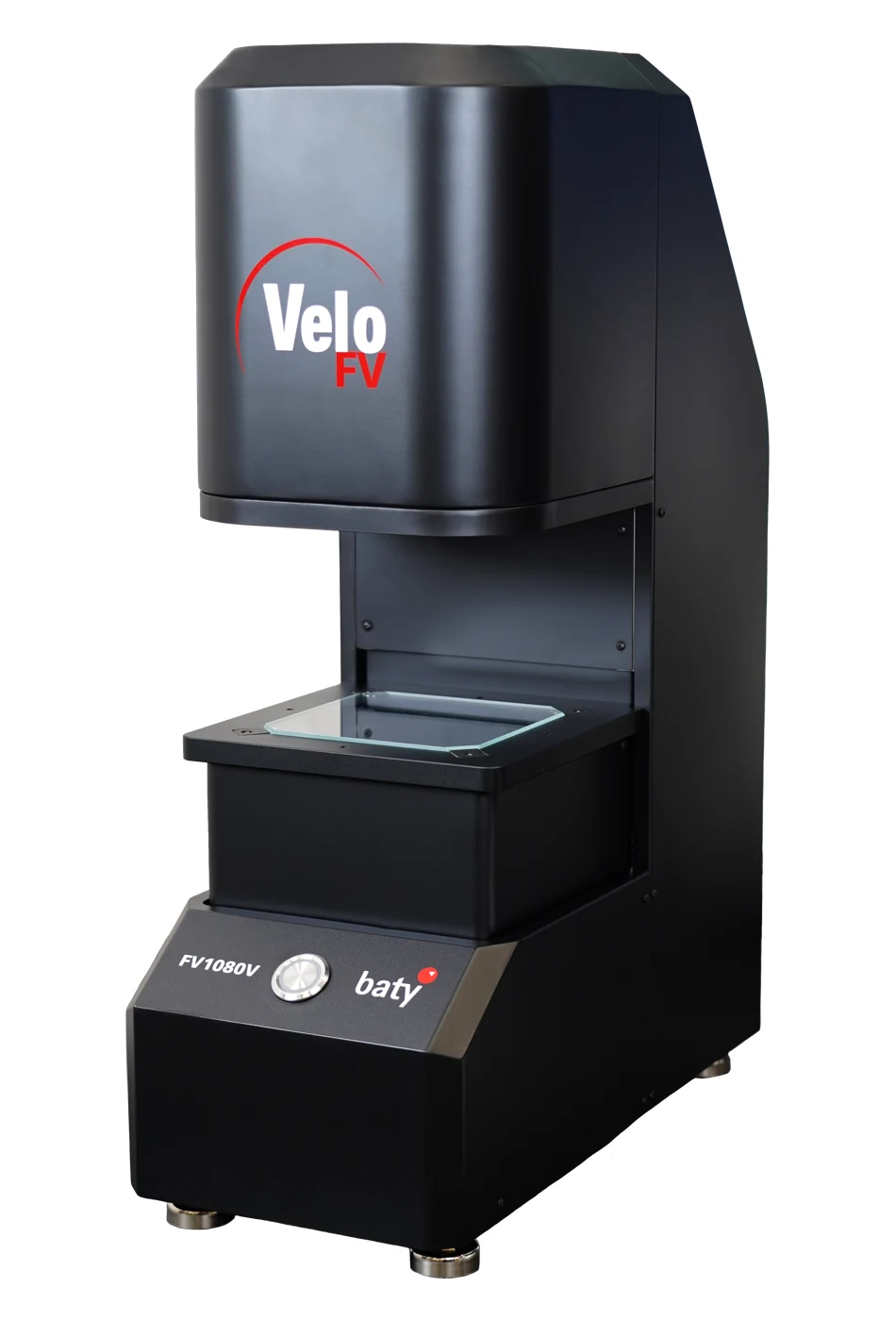

Baty Velo FV
Baty Velo FV mide sin contacto las características visibles de componentes pequeños y reúne sus resultados para la inspección de lotes. Su campo fijo de 100 × 80 mm, la óptica telecéntrica y las rutinas de medición permiten controlar varias dimensiones sin recorrer cada borde con una punta de palpado.
- Campo fijo de 100 × 80 mm
- Medición óptica sin contacto
- Resultados individuales y de lote
Baty Velo FVMetrología industrial
Campo completo
Captura las características que caben en el campo fijo; el tamaño y la presentación de la pieza determinan qué puede inspeccionarse.
Óptica telecéntrica
La óptica y la iluminación transmitida presentan el perfil para medir sus bordes sin tocarlo.
Enfoque automático
Prepara una imagen enfocada para identificar las características visibles de la pieza.

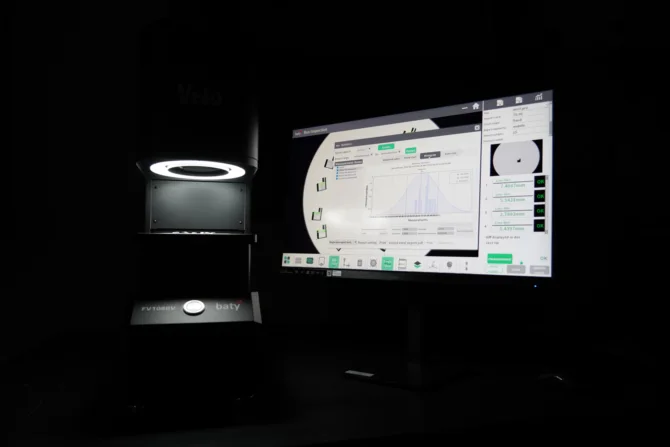

Informe de lote
Reúne mediciones y clasificaciones de conformidad para revisar piezas de una misma serie.
DESCRIPCIÓN
Inspeccionar componentes pequeños con Baty Velo FV
Velo FV es un sistema de visión de campo completo y mesa fija. La pieza se presenta dentro del campo de 100 × 80 mm y el software evalúa las características visibles mediante una rutina de inspección. La medición no necesita que una punta toque cada borde; sí requiere que el perfil o la superficie puedan distinguirse con la iluminación adecuada.
La iluminación telecéntrica transmitida sirve para observar contornos y el aro LED blanco ilumina la superficie. El software incorpora comparación de perfiles con CAD, preparación de inspecciones desde archivos .dwg e informes individuales o de lote. Estas salidas vinculan los valores medidos con las dimensiones y tolerancias que se están comprobando.
PROBLEMAS QUE RESUELVE
Pasar de mediciones aisladas a un control de lote
La repetición de características, el registro de resultados y el espacio disponible requieren respuestas distintas al preparar la inspección.

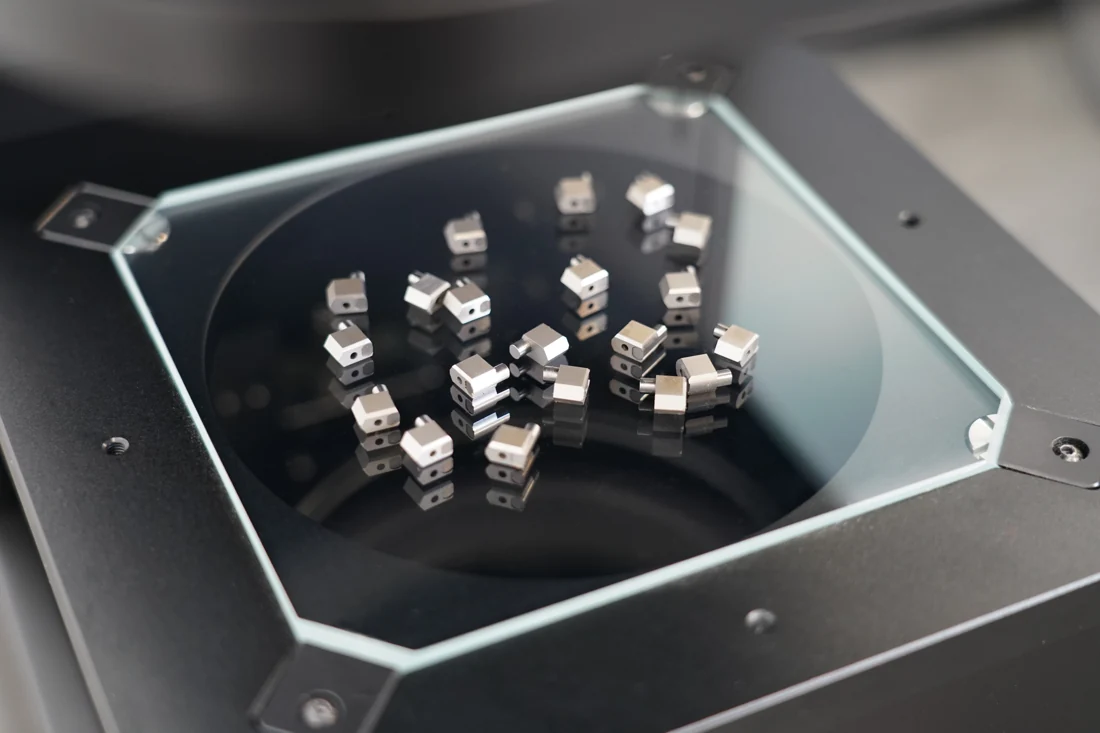

Repetir muchas dimensiones

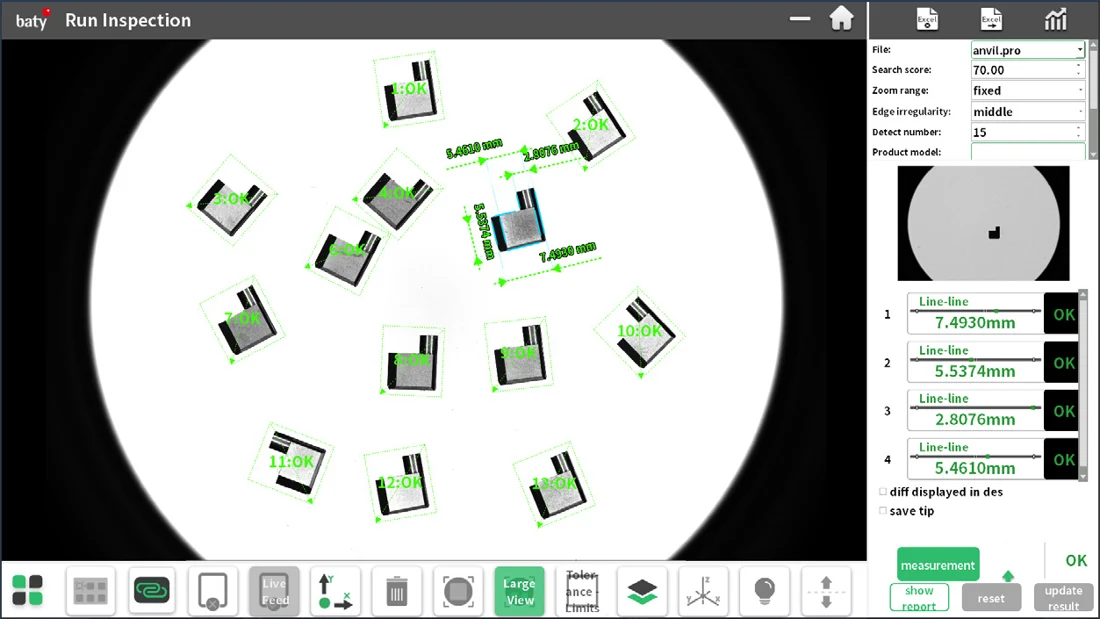

Una rutina inspecciona varias características visibles dentro del campo. Permite repetir el mismo control en componentes similares sin palpar cada borde por separado.

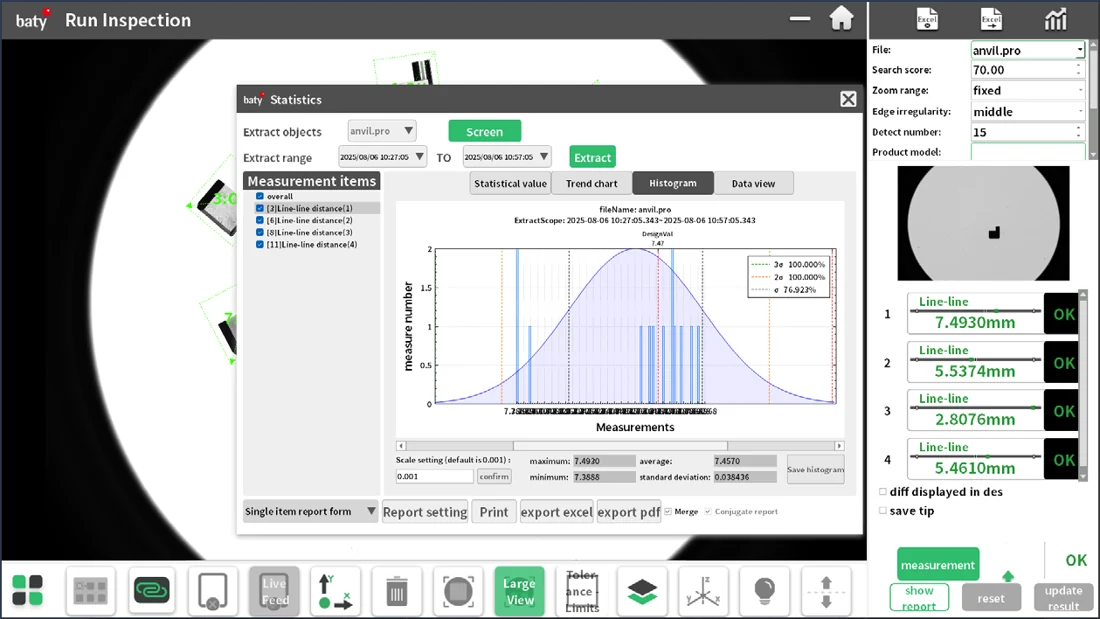

Reunir los resultados
Los informes individuales y de lote mantienen las mediciones y la clasificación pass/fail disponibles para su revisión. Los informes SPC añaden distribución y cálculos de capacidad del proceso.

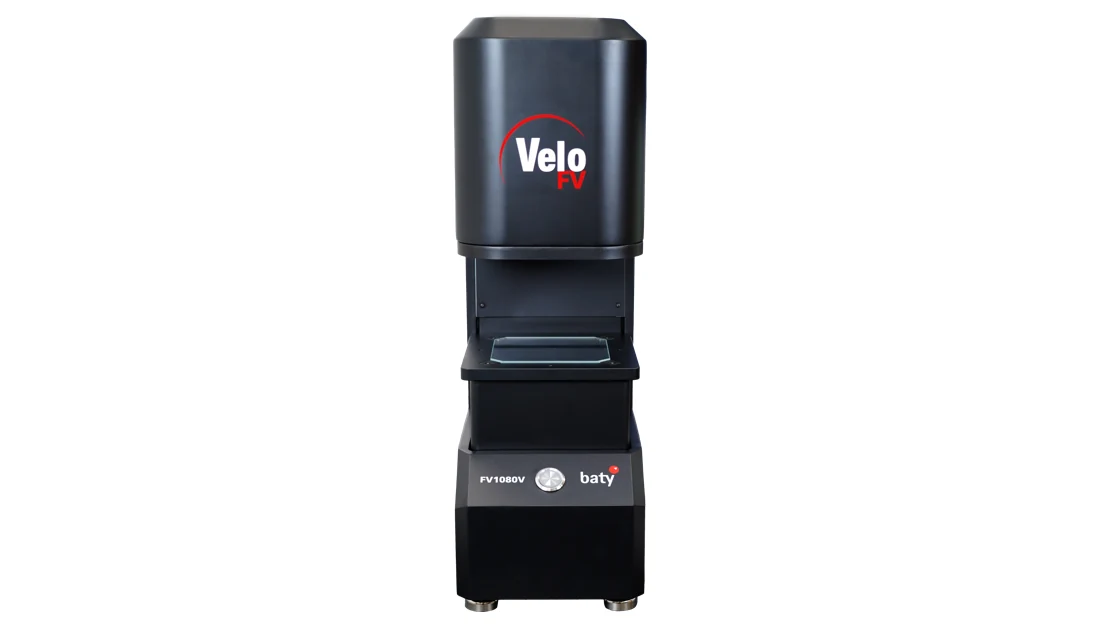

Medir con poco espacio
El formato de escritorio ocupa 455 × 215 mm de base y puede trasladarse entre celdas. Permite incorporar medición óptica donde se necesita un equipo compacto, con las condiciones ambientales requeridas.
CAPACIDADES
De la imagen a dimensiones y tolerancias
Cada función interviene en una parte diferente del control: observar, preparar la inspección, clasificar y conservar los resultados.
Iluminación para perfil y superficie
La luz transmitida telecéntrica presenta la silueta; el aro LED blanco permite observar características superficiales. La elección depende de lo que debe medirse.
Inspección desde CAD
CAD Import compara perfiles con el modelo. La importación .dwg permite crear inspecciones que incluyen dimensiones e información de tolerancias.
Funciones para geometrías específicas
El software incluye funciones de medición para engranajes, roscas, O-rings y resortes. La característica debe ser visible y caber en el campo del equipo.
Clasificación e informes
La clasificación pass/fail acompaña los datos medidos. Los informes de pieza incluyen una imagen acotada y los de lote reúnen las mediciones; los reportes son compatibles con Excel.
APLICACIONES
Qué trabajos puede atender Velo FV
El campo fijo orienta el equipo hacia componentes pequeños cuyas características pueden resolverse mediante visión.

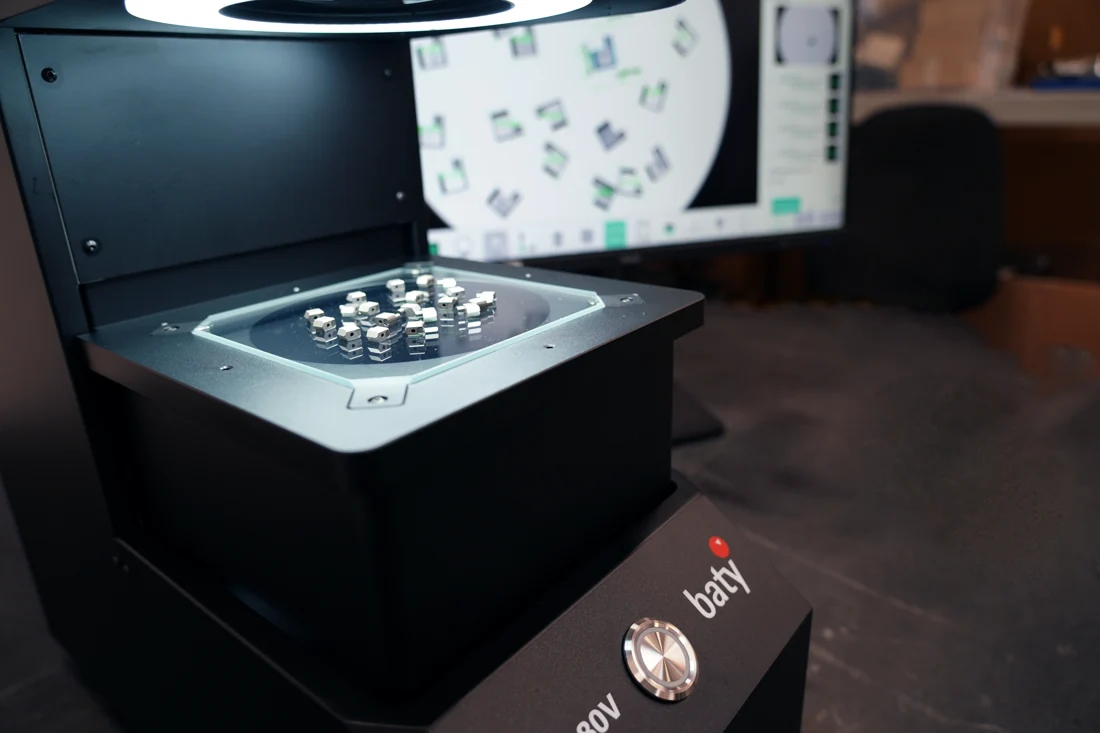

Componentes repetitivos
Inspeccione series de componentes simples con una rutina común. El control sin contacto y los informes de lote permiten revisar las características de cada pieza dentro de la misma definición de inspección.
Perfiles frente al nominal
Compare el contorno medido con CAD y utilice dimensiones y tolerancias de un .dwg para preparar la inspección. La imagen acotada del informe permite relacionar los valores con el dibujo de la pieza.
Clasificación para montaje
La clasificación automática de piezas permite seleccionar grupos para operaciones de montaje apareado. Las dimensiones y los criterios de clasificación deben corresponder a la necesidad del conjunto.
CONFIGURACIÓN
Comprobar campo, carga y entorno de medición
La adecuación depende de la pieza y de las condiciones de uso, además del método de visión.
Pieza y campo fijo
Velo FV-1080V utiliza un campo de 100 × 80 mm y admite una carga máxima de 3 kg. Compruebe que las características requeridas estén dentro del campo y puedan observarse sin ocultamientos.
Especificación metrológica
Velo FV-1080V tiene una exactitud especificada de ±3 µm y repetibilidad de ±1 µm. Contraste estos datos con las tolerancias del trabajo, las condiciones de medición y el método de verificación requerido.
Instalación y ambiente
El equipo mide 455 × 215 × 660 mm y pesa 27 kg. La especificación ambiental indica 20 °C ±2 °C y humedad relativa de 30–80 %. La ubicación debe ofrecer apoyo estable y las condiciones indicadas por el fabricante.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar Velo FV al control de piezas, MultiCAM puede acompañar el relevamiento, la puesta en marcha y el aprendizaje de las operaciones de inspección.
Relevamiento de la aplicación
Revisamos piezas, características y tolerancias para evaluar si el campo y el método óptico corresponden al trabajo que necesita resolver.
Instalación y puesta en marcha
Acompañamos la incorporación del equipo al entorno de uso para preparar sus operaciones de medición e inspección.
Capacitación personalizada
Adaptamos la capacitación a las tareas del usuario: preparación de la pieza, rutinas y lectura de resultados para utilizar el sistema en su trabajo.
Soporte técnico
Atendemos consultas de uso por correo, teléfono o WhatsApp para ayudar a resolver dificultades técnicas durante la operación.
Comparta una pieza, su plano y las características que necesita controlar para evaluar el recorrido de inspección. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir si Velo FV corresponde a su pieza
¿Qué tamaño de pieza puede inspeccionar?
El campo de visión es fijo, de 100 × 80 mm, y la carga máxima declarada es 3 kg. La decisión depende de que las características requeridas estén dentro de ese campo y sean visibles con la iluminación del equipo.
¿Mide sin tocar la pieza?
Sí. Utiliza visión para medir perfiles, bordes y características visibles. La luz transmitida presenta el contorno y el aro LED ilumina la superficie; las zonas ocultas no se convierten en datos por usar visión.
¿Puede preparar la inspección desde CAD?
CAD Import compara perfiles con CAD y permite crear inspecciones desde archivos .dwg con dimensiones y tolerancias. Conviene comprobar qué características del dibujo se van a inspeccionar mediante imagen.
¿Qué información entrega después de medir?
Entrega mediciones con clasificación pass/fail e informes compatibles con Excel. Los informes de pieza incluyen una imagen acotada; los resultados de lote pueden reunirse en un informe y los reportes SPC incluyen distribución y cálculos CP/CPK.
¿Qué diferencia tiene respecto de un sistema con recorridos XY?
Velo utiliza una mesa y un campo fijos. Es adecuado cuando las características caben dentro de ese campo. Si el trabajo requiere recorrer áreas mayores, conviene comparar con las variantes Venture FV que incorporan otros recorridos y configuraciones.
Consulte por Baty Velo FV
Comparta la pieza, el plano y las tolerancias que necesita controlar para evaluar Baty Velo FV.
