KREON TECHNOLOGIES · ESCANEO Y MEDICIÓN 3D
Kreon Skyline
Capture las superficies de sus piezas para compararlas con CAD o continuar una reconstrucción geométrica. Los escáneres 3D Kreon Skyline trabajan con brazos Ace y Onyx para incorporar esa captura al control portátil.
- Láser azul para captura de superficies
- Cuatro cabezales Skyline
- Integración con ACE y ONYX
Kreon SkylineEscáner láser 3D para brazos
Captura con láser azul
La nube de puntos registra la superficie para análisis dimensional o ingeniería inversa.
Cuatro opciones de cabezal
Eyes, Wide, Xtra Wide y Open ofrecen diferentes anchos de línea, resoluciones y desempeños.

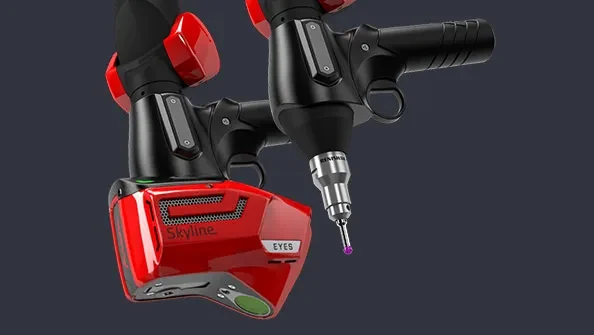

Escaneo y palpado
Un palpador instalado bajo el escáner permite combinar captura de superficie y medición por contacto.
Sistema con brazo portátil
Skyline se integra con brazos ACE y ONYX; cabezal y brazo se eligen como un conjunto.
DESCRIPCIÓN
Kreon Skyline: elegir el escáner para su brazo
Kreon Skyline reúne cuatro escáneres 3D de láser azul para brazos de medición ACE y ONYX. La captura genera nubes de puntos de la superficie, mientras que el palpador complementa la medición de características por contacto. El cabezal se selecciona según el detalle, la cobertura y el análisis que necesita realizar.
Eyes prioriza detalle y precisión del cabezal; Wide amplía la cobertura; Xtra Wide alcanza una línea de 300 mm; Open ofrece una configuración de entrada con línea de 100 mm. Compare las especificaciones del modelo exacto y las del conjunto con el brazo: la precisión del escáner aislado no equivale al desempeño dimensional de todo el sistema.
La conexión repetible y la extracción sin herramientas permiten alternar entre escaneo y palpado. Los datos capturados se analizan en software de metrología para comparar con CAD, revisar dimensiones o preparar geometría para ingeniería inversa. La selección del software depende del resultado que necesite obtener.
PROBLEMAS QUE RESUELVE
Relacionar cobertura, detalle y superficie
La pieza y la tolerancia determinan qué cabezal conviene evaluar; las prestaciones de los cuatro modelos son diferentes.
Cubrir superficies extensas
Una línea más ancha cubre más superficie en cada pasada. Wide llega a 200 mm y Xtra Wide a 300 mm; compare esa cobertura con los accesos y el detalle de la pieza.
Registrar relieves pequeños
La resolución entre puntos determina el detalle registrado. Eyes ofrece 25 µm; Wide y Open, 50 µm; Xtra Wide, 60 µm. Elija la separación adecuada para los rasgos que necesita capturar.
Capturar acabados difíciles
El láser azul permite trabajar con superficies reflectantes. Relacione el acabado real y la geometría con el modelo seleccionado; una superficie brillante requiere evaluar la calidad de la captura.
CAPACIDADES
Diferencias entre los cuatro cabezales Skyline
Los valores siguientes corresponden al escáner; la evaluación del sistema completo incluye también el brazo de medición.

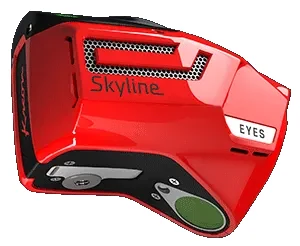

Skyline Eyes
Línea de hasta 100 mm, resolución de 25 µm y precisión del cabezal de 9 µm (2σ). Velocidad máxima de 600.000 puntos/s.
Skyline Wide
Línea de hasta 200 mm, resolución de 50 µm y precisión del cabezal de 15 µm (2σ). Velocidad máxima de 600.000 puntos/s.
Skyline Xtra Wide
Línea de hasta 300 mm, resolución de 60 µm y precisión del cabezal de 28 µm (2σ). Velocidad máxima de 600.000 puntos/s.
Skyline Open
Línea de hasta 100 mm, resolución de 50 µm y precisión del cabezal de 15 µm (2σ). Velocidad máxima de 200.000 puntos/s.
Conexión repetible
La conexión detecta el escáner o palpador instalado. El cabezal se extrae sin herramientas para cambiar de método de medición.
Guía y compensación
Eyes, Wide y Xtra Wide incorporan indicador LED de distancia y compensación de temperatura. Open no incluye esas dos funciones; considérelo al comparar las configuraciones.
APLICACIONES
Del escaneo de superficies al análisis dimensional
Combine la captura láser con el método de medición y el software apropiados para su pieza.

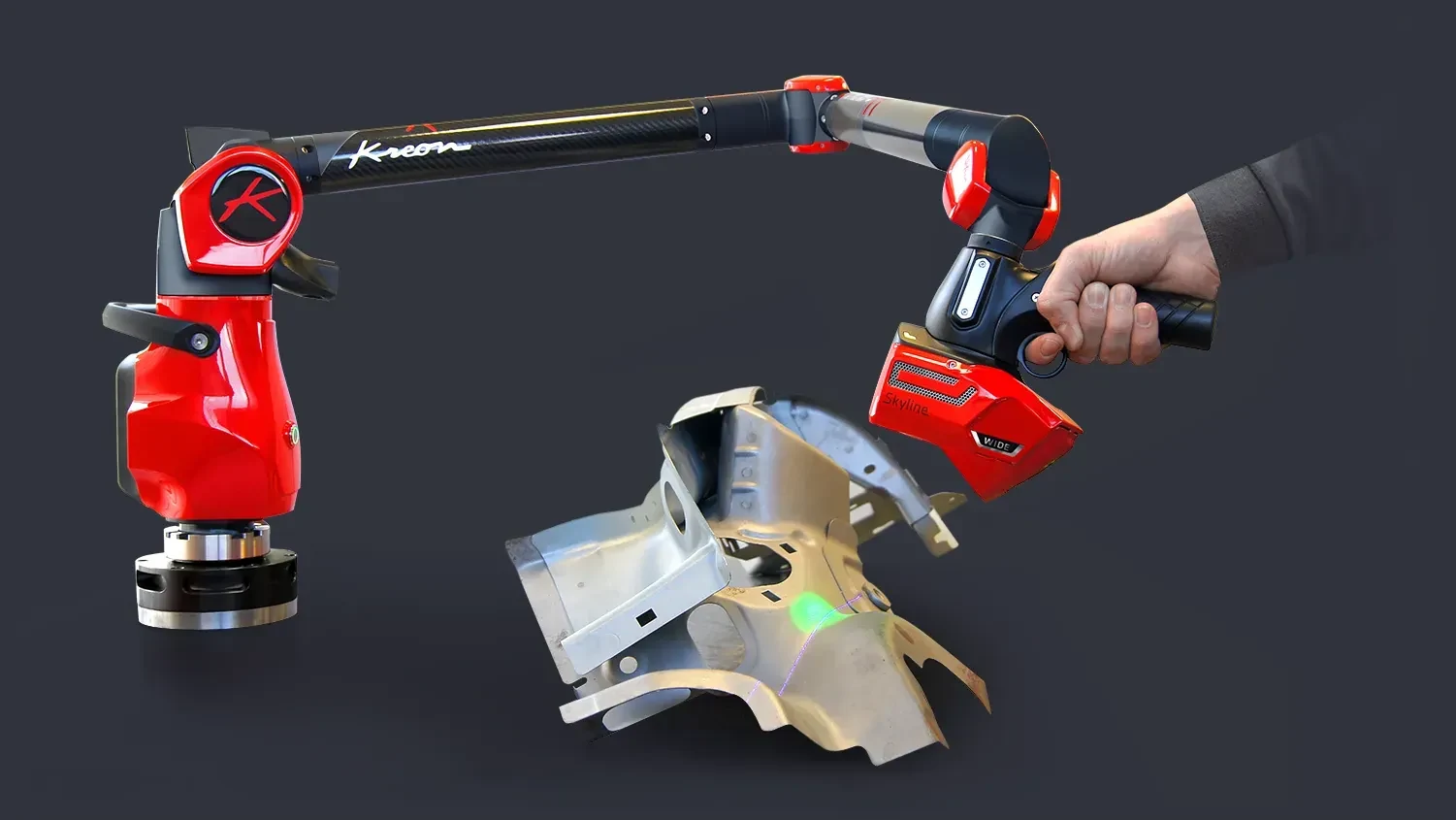

Digitalización de piezas de chapa
Capture superficies conformadas con un brazo y escáner Skyline. La nube de puntos proporciona información de forma para contrastar la pieza con su referencia geométrica.
Medición combinada de características
Utilice el escáner para superficies y el palpador para características accesibles. El cabezal admite palpado integrado en el mismo volumen de medición, sin retirar el escáner.

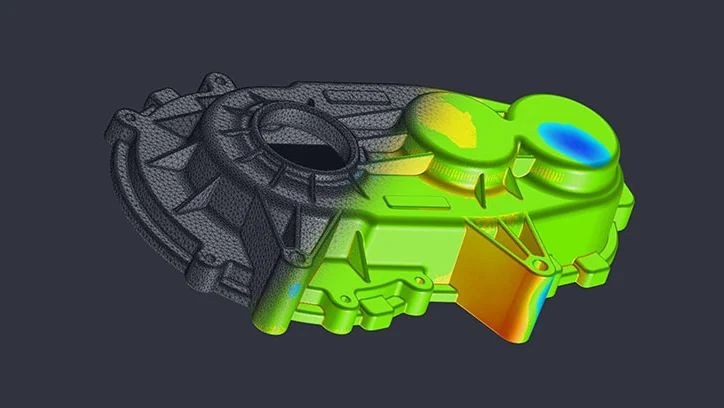

Comparación con CAD e inspección
La malla y el mapa de desviaciones ayudan a localizar diferencias de forma respecto de la geometría nominal. Seleccione el software según el análisis dimensional y el informe necesarios.
CONFIGURACIÓN
Elegir Skyline para la pieza y el brazo
Compare los datos del modelo exacto y la combinación de equipo que va a utilizar.
Cobertura y detalle
Relacione el ancho de línea y la separación entre puntos con el tamaño de la superficie, los relieves y los accesos. Una línea más ancha no sustituye una resolución más fina.
Desempeño dimensional
Compare la precisión del cabezal y los valores del sistema brazo más escáner con su tolerancia. Son datos distintos y deben evaluarse con la configuración exacta.
Captura y análisis
Defina si necesita sólo superficie, coordenadas por contacto o ambos datos. Seleccione el brazo, el palpador y el software de metrología según ese flujo de trabajo.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM lo acompaña en la elección de Skyline y su integración con el control de calidad. Relacionamos pieza, brazo, cabezal y software para orientar la captura y el análisis dimensional.
Asesoramiento para decidir
Analizamos el tamaño, el acabado y el detalle de su pieza para orientar la elección entre Eyes, Wide, Xtra Wide y Open.
Puesta en uso
Acompañamos la integración del escáner y del software con el brazo de medición, desde la adquisición de datos hasta la comparación geométrica y el informe.
Capacitación personalizada
Formación presencial o remota, adaptada a las necesidades de su equipo, para aplicar escaneo, palpado y análisis dimensional a su actividad.
Soporte técnico cercano
Un canal de consulta con MultiCAM por correo, teléfono o WhatsApp para abordar dudas técnicas sobre la captura y el uso del software.
PREGUNTAS FRECUENTES
Preguntas sobre Kreon Skyline
Método de captura, cabezal y desempeño dimensional ayudan a elegir la configuración.
¿Skyline puede usarse sin un brazo de medición?
Skyline es un cabezal de escaneo diseñado para integrarse con brazos Kreon ACE y ONYX. El brazo registra la posición de la captura; evalúe el conjunto adecuado para el volumen y la tolerancia de su aplicación.
¿Qué diferencia hay entre Eyes, Wide, Xtra Wide y Open?
Eyes combina línea de 100 mm y resolución de 25 µm. Wide amplía la línea a 200 mm y Xtra Wide a 300 mm, con otras resoluciones y precisiones. Open utiliza línea de 100 mm y una velocidad máxima de 200.000 puntos/s. Compare esas prestaciones con el detalle y la cobertura requeridos.
¿La precisión del cabezal es la del sistema completo?
No. La precisión del escáner aislado y el desempeño del conjunto con el brazo son datos diferentes. Para evaluar una tolerancia, compare los valores de la combinación exacta de brazo, tamaño y cabezal.
¿Se puede palpar con Skyline instalado?
Sí. Un palpador instalado bajo el escáner permite medir por contacto en el mismo volumen de trabajo. El cabezal también se retira sin herramientas para utilizar el brazo con un palpador.
¿Open incluye las mismas ayudas de captura?
Open no incorpora el indicador LED de distancia ni la compensación de temperatura presentes en Eyes, Wide y Xtra Wide. Considere esas diferencias junto con cobertura, resolución y velocidad al elegir.
¿Para qué sirven las nubes de puntos capturadas?
Proporcionan geometría de superficie para comparación con CAD, inspección dimensional o ingeniería inversa. El software de metrología define cómo evaluar los datos y comunicar el resultado. Relacione esa elección con el análisis y el informe que necesita.
Consulte por Kreon Skyline
Comparta las características de su aplicación para definir la configuración del producto.
