Axiom

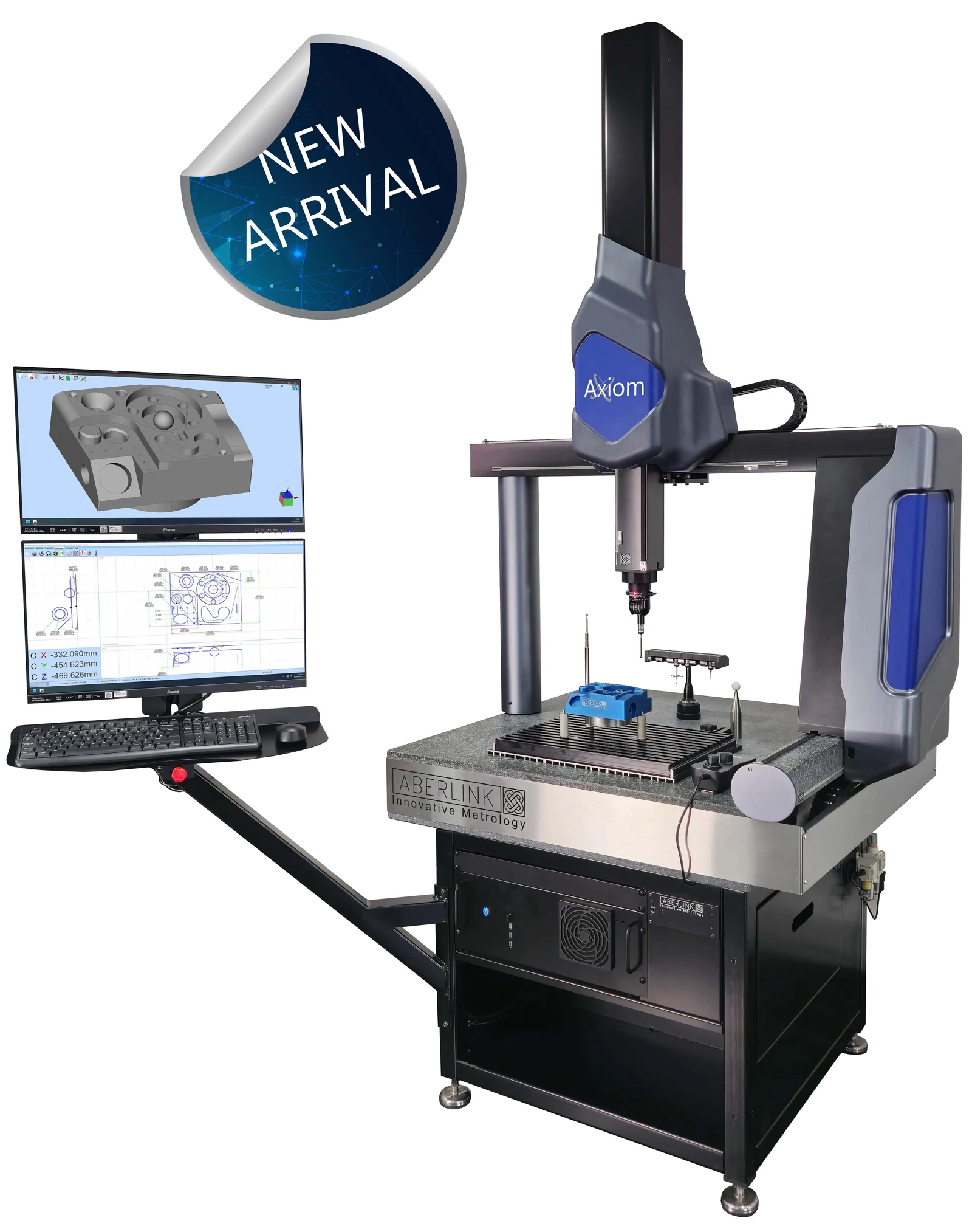

Aberlink Axiom es una familia de CMM de puente disponible para medición manual o CNC de piezas pequeñas y medianas.
- Inspección dimensional
- Comparación nominal
- Control de componentes
AxiomMetrología industrial
Medición manual o CNC
Elija el guiado manual o las rutinas CNC según la frecuencia y repetición del control.
Volumen para la pieza
Tres recorridos disponibles en Y permiten ajustar el tamaño de la máquina a los componentes.
Comparación nominal
Permite contrastar los resultados de medición con la definición nominal de la pieza.
Control de componentes
Se utiliza para verificar piezas y conjuntos dentro de procesos de control de calidad.
DESCRIPCIÓN
¿Qué es Aberlink Axiom?
El Axiom actual continúa la familia Axiom too con un puente más rígido y mayor separación entre cojinetes de aire. La elección de versión manual o CNC y del recorrido en Y permite adaptar el equipo al tamaño de la pieza y a la repetición del control.
La medición por coordenadas relaciona las características de la pieza con su definición nominal. El programa de inspección reúne las referencias, los puntos de medición y las tolerancias que deben comprobarse.
PROBLEMAS QUE RESUELVE
Qué permite resolver Axiom
En una inspección deben quedar definidas la posición de la pieza, las características a medir y la comparación con sus valores nominales. La configuración de Axiom relaciona esos requisitos con el volumen, el palpador y el modo de operación.
Dimensiones que deben comprobarse
La inspección dimensional permite contrastar las características fabricadas con las dimensiones y geometrías especificadas en el plano o modelo.
Referencias para medir la pieza
La alineación y las referencias de la pieza definen cómo se interpretan las coordenadas capturadas durante la medición.
Resultados que deben documentarse
Los datos de medición se reúnen en el software compatible para analizar las diferencias respecto de los valores nominales.
CAPACIDADES
Capacidades de Axiom
Guías de aire
El puente de aluminio y la guía de granito trabajan con cojinetes de aire. Esta construcción requiere suministro de aire comprimido para el movimiento del sistema.
Compensación térmica
La compensación automática de temperatura es una opción que permite expresar los resultados con referencia a 20 °C.

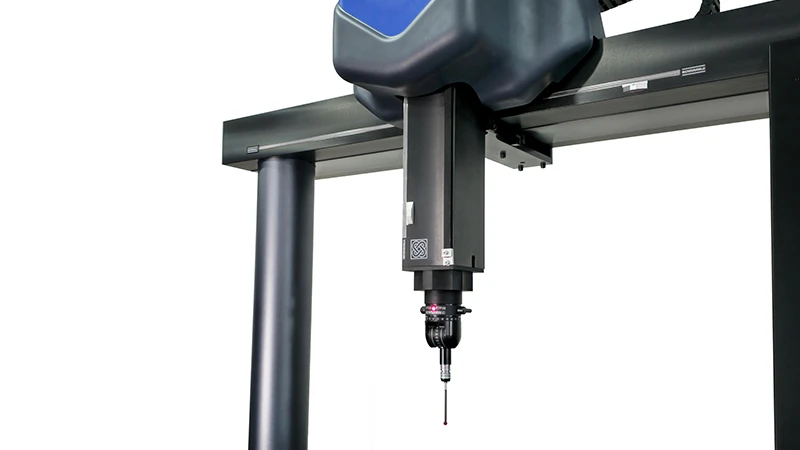

Palpadores configurables
Puede equiparse con palpadores de disparo por contacto y cabezales Renishaw. La elección del cabezal y del palpador se relaciona con el acceso a las características de la pieza.
Opciones de CAD
Las opciones de comparación con CAD y programación desde CAD relacionan el modelo nominal con la inspección y la preparación de rutinas.
APLICACIONES
Aplicaciones de Axiom
La configuración manual o CNC y las opciones de palpado y software permiten organizar distintos controles. Elija las características de la pieza y la información nominal que necesita comprobar.
Control de componentes
Palpado de puntos de la pieza con guiado manual o mediante una rutina CNC, según la frecuencia y repetición de las características que deben controlarse.
Verificación de geometrías
Medición de elementos accesibles con los palpadores seleccionados y revisión de sus dimensiones en el software Aberlink 3D.
Comparación con CAD
Con la opción CAD Comparison, contraste las características medidas con el modelo nominal para revisar sus diferencias dimensionales.
Documentación de la inspección
Registro de las características medidas y de sus resultados mediante el software de metrología compatible.
CONFIGURACIÓN
Configuración y condiciones de uso
Volumen y pieza
El tamaño, el peso y la geometría del componente determinan el volumen de medición y el acceso necesario.
Sensor y palpadores
El tipo de característica, sus tolerancias y las superficies accesibles orientan la configuración del sistema de medición.
Software y entorno
La preparación del programa, los datos nominales y las condiciones ambientales deben corresponder a los requisitos del equipo.
ACOMPAÑAMIENTO
Implementación y soporte
Incorporar una CMM requiere relacionar la pieza, sus tolerancias y el entorno con un método de inspección. MultiCAM acompaña la selección, la puesta en uso y el trabajo cotidiano del equipo.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Programación y capacitación
La programación de CMM y la capacitación personalizada ayudan a preparar rutinas para sus piezas y a interpretar los resultados de inspección.
Soporte y mantenimiento
El soporte técnico, el mantenimiento preventivo y la reparación de CMM acompañan el uso del sistema y las necesidades de atención del equipo.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas sobre Axiom
¿Qué diferencia hay entre Axiom y Axiom too?
Axiom es la evolución actual de la familia Axiom too. Su diseño incorpora un puente más rígido y mayor separación entre cojinetes de aire. La oferta actual incluye versiones manual y CNC y tres recorridos en Y.
¿Cómo elegir entre una versión manual y CNC?
En la versión manual, el operador guía la adquisición de puntos. La versión CNC permite ejecutar rutinas de medición para repetir el control. La frecuencia de inspección, la variedad de piezas y sus características orientan la elección.
¿Qué requiere la instalación de Axiom?
Axiom utiliza cojinetes de aire y necesita suministro de aire comprimido. Deben comprobarse el espacio de instalación, el volumen y la carga de la pieza, además de las condiciones térmicas. La precisión publicada corresponde al rango óptimo de 18 a 22 °C.
Consulte por Axiom
Revise con MultiCAM el tamaño de sus piezas, sus tolerancias y la frecuencia de inspección para elegir el volumen, el palpador y la versión manual o CNC de Axiom.
