WENZEL WM | ShapeTracer

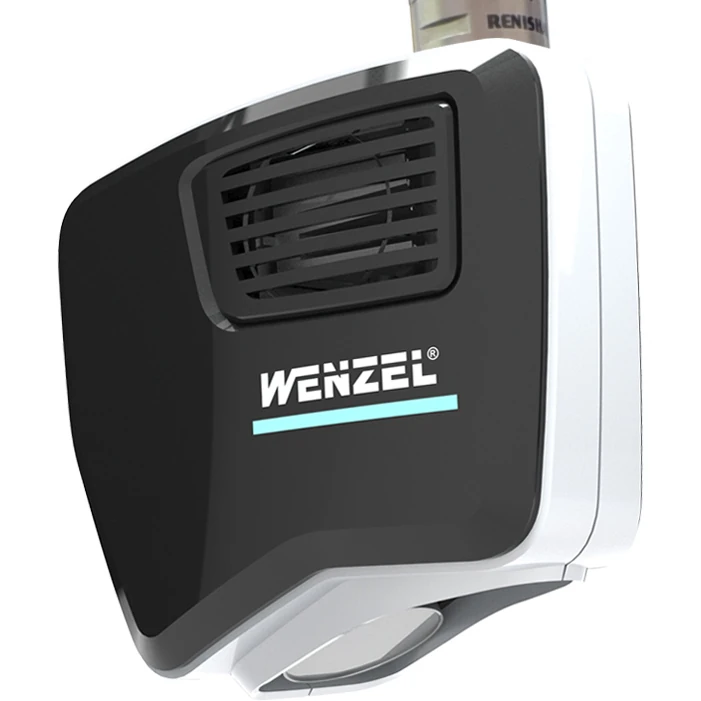

Capture superficies para comparar la pieza con CAD o preparar su reconstrucción. WENZEL WM | ShapeTracer, en su versión SHAPETRACER II, integra una línea láser azul en una CMM multisensor compatible.
- Nubes de puntos
- CMM multisensor
- Geometría de componentes
WENZEL WM | ShapeTracerAccesorios
Captura láser azul
La línea óptica obtiene puntos de la superficie visible para evaluar o reconstruir su geometría.
Nubes de puntos
La captura óptica genera información de las superficies medidas.
CMM multisensor
El escáner amplía el flujo de adquisición de la máquina de medición compatible.
Evaluación de superficies
Los puntos capturados sirven de referencia para comparar la superficie real con la geometría nominal en el software de evaluación.
DESCRIPCIÓN
Captura de superficies con WENZEL SHAPETRACER II
La CMM conduce el recorrido y el sensor registra las superficies dentro de su campo de captura. La interfaz multisensor automática permite combinar el trabajo óptico con sondas táctiles compatibles según la característica que necesita medir.
La captura 3D registra la geometría visible de la pieza. Los datos obtenidos pueden utilizarse en el software correspondiente para comparar formas, documentar superficies o preparar un trabajo de ingeniería inversa.
PROBLEMAS QUE RESUELVE
Qué permite resolver WENZEL WM | ShapeTracer
Relacione la forma que necesita capturar, la referencia de comparación y los métodos disponibles en su CMM.
Forma física para reconstruir
La línea láser azul captura la superficie real para preparar su reconstrucción en software adecuado. Determine qué zonas necesitan acceso óptico antes de planificar el recorrido.
Superficies que deben compararse
Los puntos capturados pueden compararse con una referencia nominal en el software de evaluación. Defina la zona y la característica que necesita revisar para interpretar las diferencias.
Alternar superficie y contacto

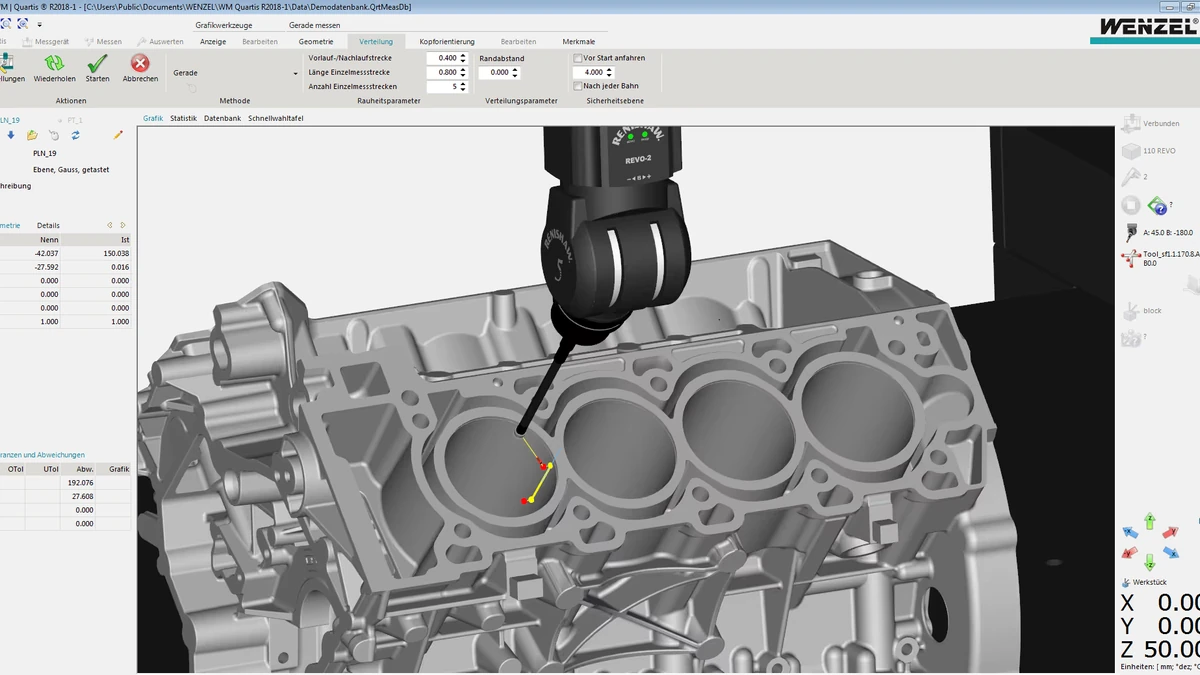

La interfaz multisensor permite intercambiar sensores ópticos y sondas táctiles compatibles. Seleccione el método según las superficies y características que debe medir en la CMM.
CAPACIDADES
Capacidades de WENZEL WM | ShapeTracer
Escáner lineal 3D
La línea láser azul y el filtro de iluminación ambiental intervienen en la captura óptica de superficies. Evalúe el acabado y el acceso de la pieza en la configuración de medición.
Nubes de puntos
El escáner registra puntos de las zonas visibles de la pieza. La nube reúne esa geometría para relacionarla con el nominal o prepararla para reconstrucción; el acceso óptico determina qué superficies pueden capturarse.
CMM multisensor
La conexión a la CMM utiliza una interfaz multisensor automática y un adaptador Autojoint. El intercambio con sondas táctiles compatibles permite reunir captura de superficies y medición por contacto en el conjunto.
Geometría de componentes

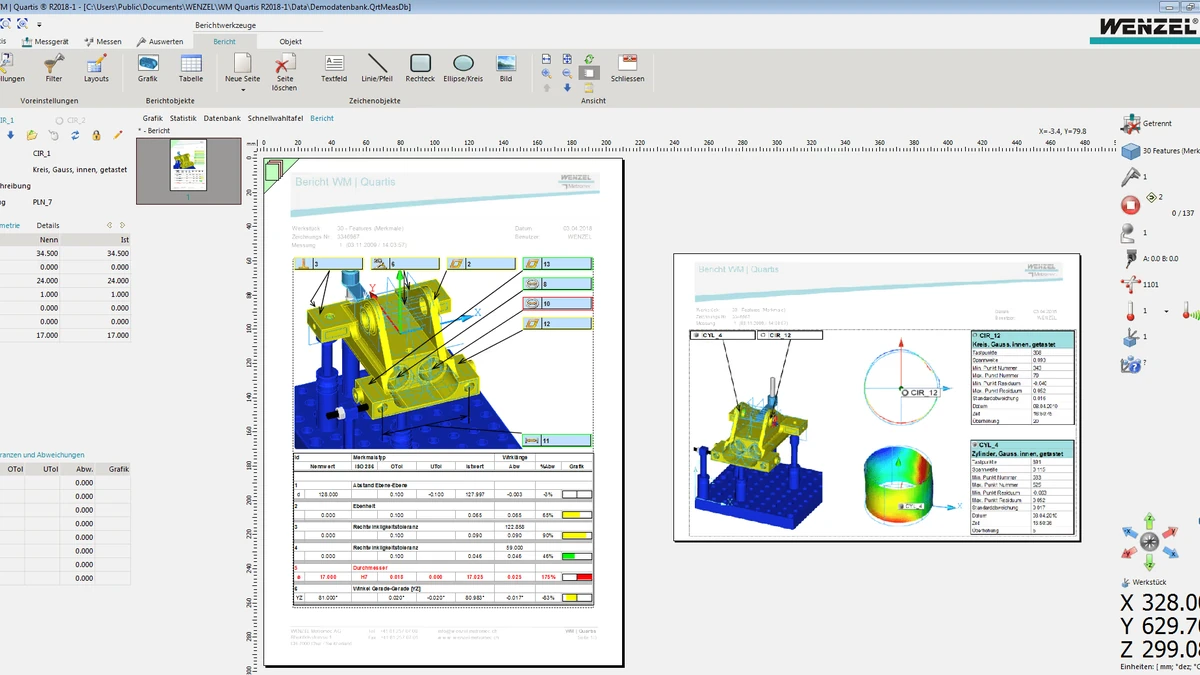

WM | PointMaster y WM | Quartis integran el sensor en sus flujos de trabajo. Relacione la captura con reconstrucción geométrica o evaluación nominal/real según el objetivo.
APLICACIONES
Aplicaciones de WENZEL SHAPETRACER II
Defina qué hará con la geometría capturada y prepare los datos de referencia necesarios.

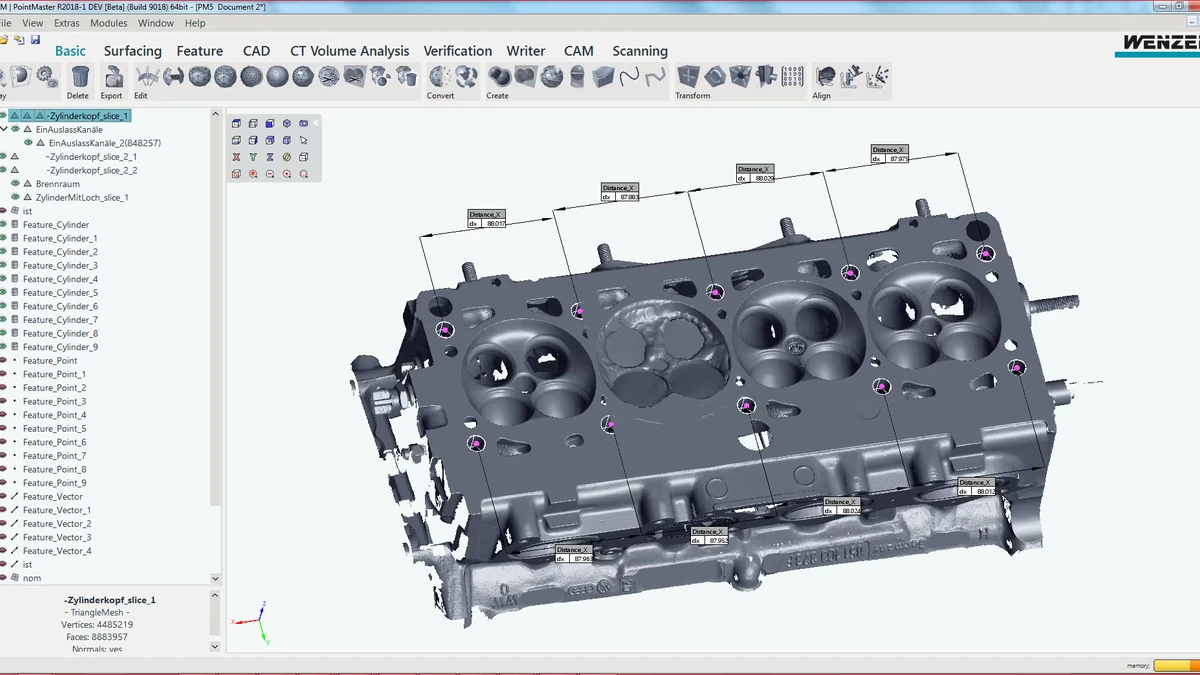

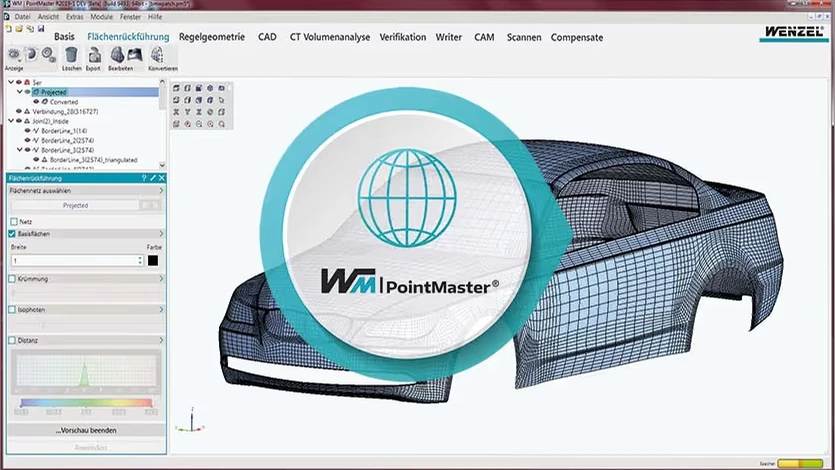

Ingeniería inversa
Capture la forma de una pieza existente para preparar su reconstrucción en software adecuado. Determine las superficies necesarias y los accesos ópticos para planificar la adquisición.

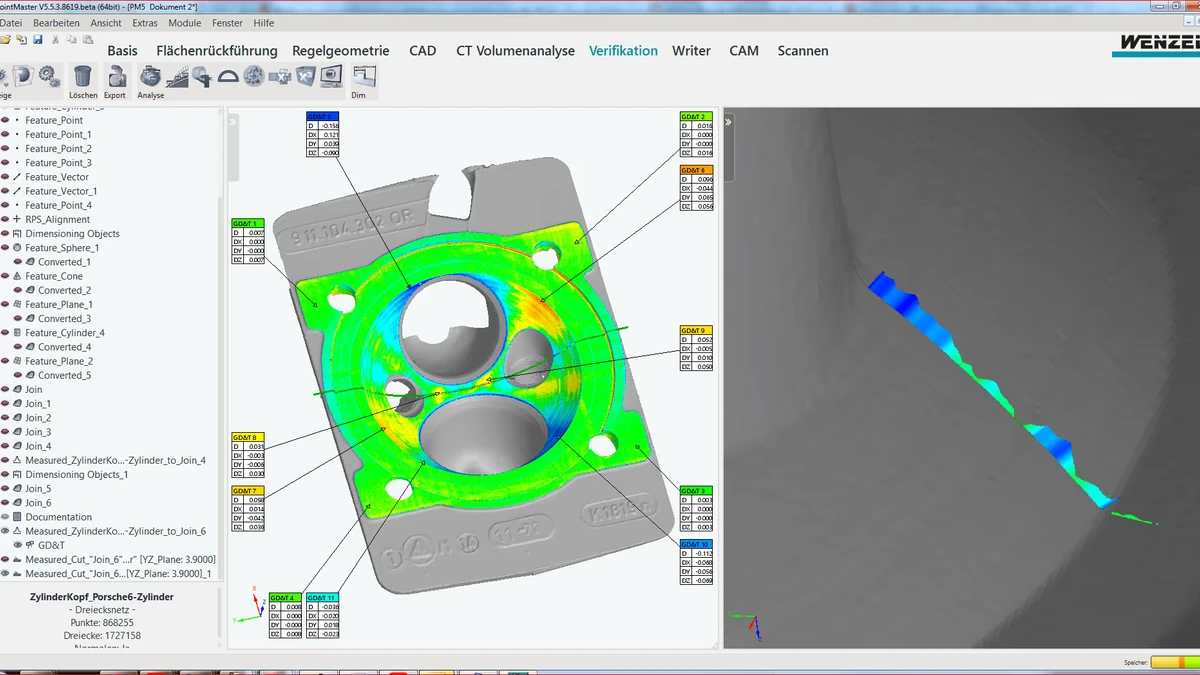

Comparación nominal y real
Evalúe diferencias entre la superficie capturada y una referencia nominal mediante mapas de colores. Seleccione las características de interés y el criterio de evaluación en el software compatible.

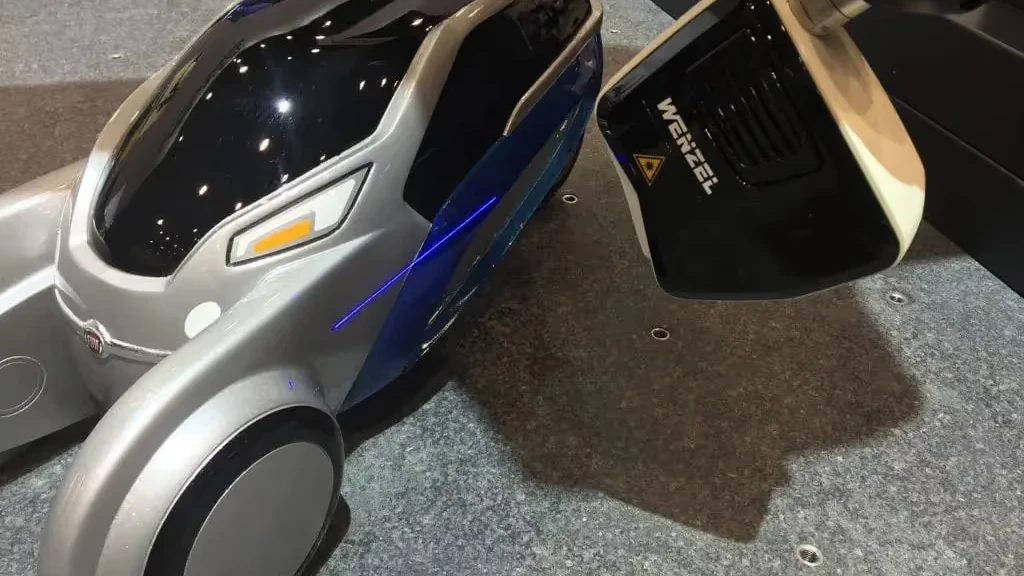

Digitalización de diseños y prototipos
Obtenga datos de la geometría física de un diseño o prototipo para continuar su evaluación y desarrollo. El recorrido de la CMM debe dar acceso a las superficies necesarias.
CONFIGURACIÓN
Configuración y condiciones de uso
Geometría y superficie
Considerar el tamaño del objeto, el acabado, los accesos y las zonas que deben digitalizarse.
Sistema de captura
Identifique la CMM multisensor, el cabezal y la interfaz Autojoint. Compruebe el intercambio óptico/táctil y el acceso a las zonas que necesita capturar.
Datos y software
Defina el trabajo que realizará en WM | PointMaster o WM | Quartis: reconstrucción o evaluación. Compruebe la configuración de software y prepare la referencia nominal cuando corresponda.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM ayuda a preparar la integración de ShapeTracer en su CMM: configuración del sensor, acceso a la pieza y uso de los datos para inspección o reconstrucción.
Asesoramiento técnico
El asesoramiento técnico relaciona la CMM, el cabezal y la interfaz con las superficies que necesita capturar y el uso posterior de los datos.
Puesta en uso
MultiCAM acompaña la puesta en marcha del conjunto y la preparación del flujo de captura con WM | Quartis o WM | PointMaster, según el trabajo de evaluación o reconstrucción.
Soporte técnico
Ante una dificultad de configuración o uso, el soporte por correo, teléfono o WhatsApp ayuda a revisar la máquina, el sensor y el software.
Capacitación
La capacitación personalizada permite trabajar sobre captura y evaluación de la geometría. Puede ser presencial o remota y adaptarse a las tareas del equipo.
PREGUNTAS FRECUENTES
Preguntas para evaluar WENZEL SHAPETRACER II
¿Es un escáner portátil autónomo?
Se utiliza en una CMM multisensor compatible. La máquina, el cabezal y la interfaz de integración forman parte de la configuración; compruebe el conjunto antes de incorporar captura óptica.
¿Qué software integra el sensor?
El sensor se integra con WM | PointMaster y WM | Quartis. Relacione el programa y su configuración con el trabajo de reconstrucción o evaluación que necesita realizar.
¿Puede combinarse con medición por contacto?
La configuración multisensor permite intercambiar el sensor óptico y sondas táctiles compatibles. Elija el método según la superficie o característica a medir y compruebe cabezal e interfaz.
¿Qué necesito para comparar una superficie con su nominal?
Necesita la captura, una referencia nominal y el software de evaluación correspondiente. Defina las zonas y características que revisará; el mapa de diferencias se interpreta junto con los criterios de aceptación de la pieza.
Consulte por WENZEL WM | ShapeTracer
Indique la CMM, el cabezal y las superficies que necesita capturar, junto con su objetivo de inspección o reconstrucción. MultiCAM puede ayudarle a evaluar la integración de ShapeTracer y el flujo de software.
