Baty Venture FV
Baty Venture FV permite inspeccionar lotes por visión, reconocer piezas conocidas y reunir sus mediciones sin palpar cada borde. La serie combina óptica telecéntrica con distintas mesas de trabajo: el campo de visión y los recorridos de cada modelo permiten elegir entre componentes pequeños, varias piezas a la vez o áreas de mayor tamaño.
- Reconocimiento automático de piezas
- Mesas fijas o CNC según modelo
- Mediciones e informes de lote
Baty Venture FVMetrología industrial
Campo de visión
El campo óptico define qué características se capturan en cada imagen; el recorrido de la mesa amplía el área inspeccionable en los modelos CNC.
Reconocimiento de piezas
El software identifica componentes conocidos y selecciona su inspección para repetir el control con la rutina preparada.
Iluminación programable
La luz de perfil y superficie permite distinguir bordes y detalles antes de medirlos mediante imagen.
Resultados documentados
Los informes relacionan valores, tolerancias y clasificación pass/fail; el registro de lote conserva los resultados de varias piezas.
DESCRIPCIÓN
Inspección de lotes con Baty Venture FV

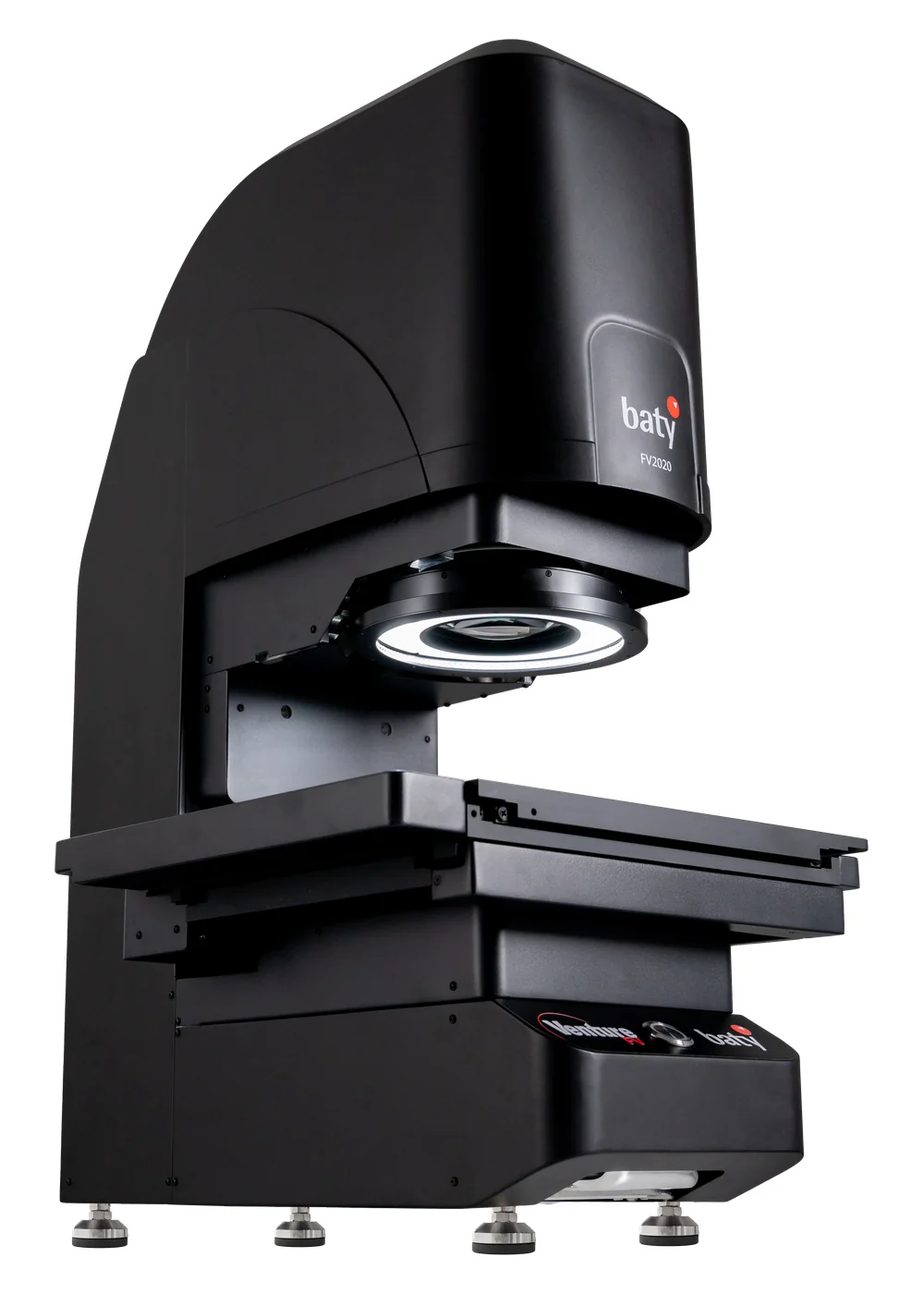

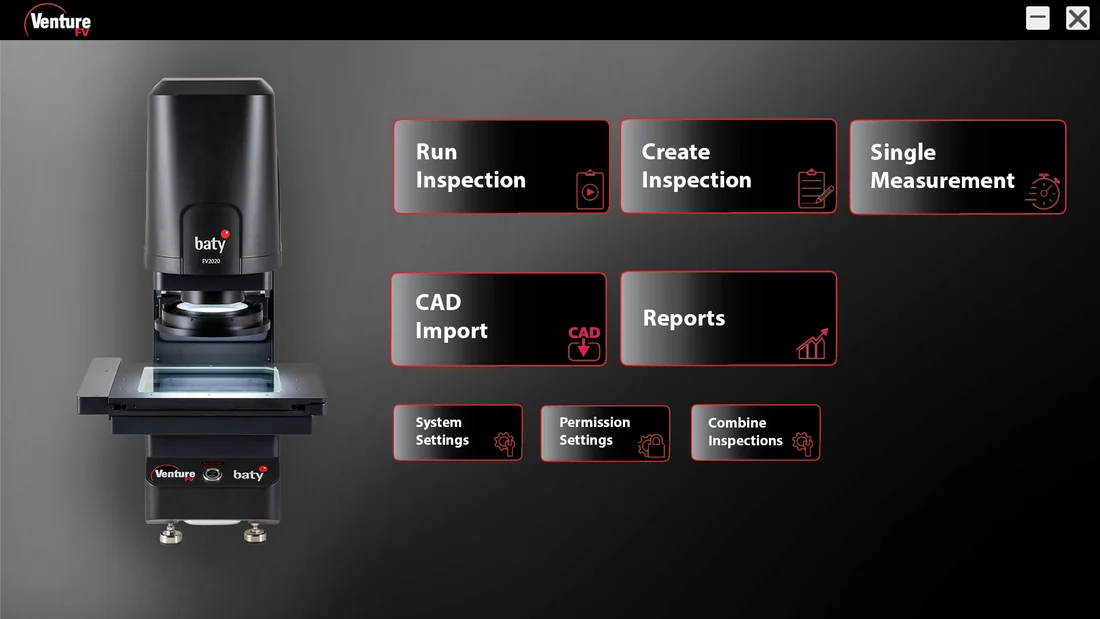

Baty Venture FV es una serie de sistemas de medición por visión para control dimensional sin contacto. El usuario prepara una inspección y coloca las piezas sobre la mesa; el reconocimiento automático identifica componentes conocidos y selecciona la rutina correspondiente. La detección de características en la imagen permite controlar varios elementos de una o varias piezas.
La serie incluye mesas fijas y modelos con desplazamiento CNC. En estos últimos, la inspección puede recorrer áreas que superan el campo de una imagen. La elección depende de las dimensiones y tolerancias del componente, de cómo se presentan sus superficies y del área que debe medirse; las variantes de sobremesa y de pie desarrollan estos criterios.
PROBLEMAS QUE RESUELVE
Resolver la preparación, el área y el registro del control
La serie interviene en tres tareas distintas de la inspección: identificar qué se mide, cubrir las características necesarias y conservar el resultado.
Elegir la rutina de cada pieza
El reconocimiento automático identifica piezas conocidas y selecciona su programa de inspección. Permite repetir el control sin buscar manualmente la rutina de cada componente; la inspección debe haberse preparado para esa pieza.
Superar el campo de una imagen
Las mesas CNC permiten enlazar mediciones sobre áreas mayores que el campo óptico. Sirven cuando las características están separadas o un lote ocupa más superficie; el recorrido útil depende del modelo y de la óptica.
Relacionar piezas y resultados
Los informes individuales o de lote reúnen valores y clasificación pass/fail. El reconocimiento de caracteres permite asociar mediciones con identificaciones de pieza, y las salidas SPC ayudan a revisar la distribución y capacidad del proceso.
CAPACIDADES
Cómo se prepara y ejecuta la medición
Óptica, software y mesa cumplen funciones complementarias en la inspección.
Detección automática de características
El software extrae elementos de la imagen y permite añadir dimensiones para guardar una inspección. El reconocimiento de piezas conocidas reutiliza la rutina preparada durante el control de lote.
Luz de perfil y superficie
La iluminación telecéntrica presenta el contorno y el aro LED segmentado ilumina detalles superficiales. En los modelos equipados, la posición del aro se programa para hacer visibles características de poca altura.
Recorrido de la mesa CNC
La reproducción CNC recorre posiciones de inspección para enlazar campos sobre una pieza o un lote. Deben distinguirse el tamaño de una imagen y el recorrido combinado disponible.
Informes para revisar el control
El informe de pieza incluye una imagen acotada. Los informes de lote reúnen mediciones, identificaciones y pass/fail; las salidas compatibles con Excel y los reportes SPC permiten revisar los datos del proceso.
APLICACIONES
Trabajos y configuraciones de Venture FV
Elija el método según la característica que necesita controlar. Las opciones confocal, coaxial y rotativa requieren la configuración correspondiente.
Varias piezas sobre la mesa

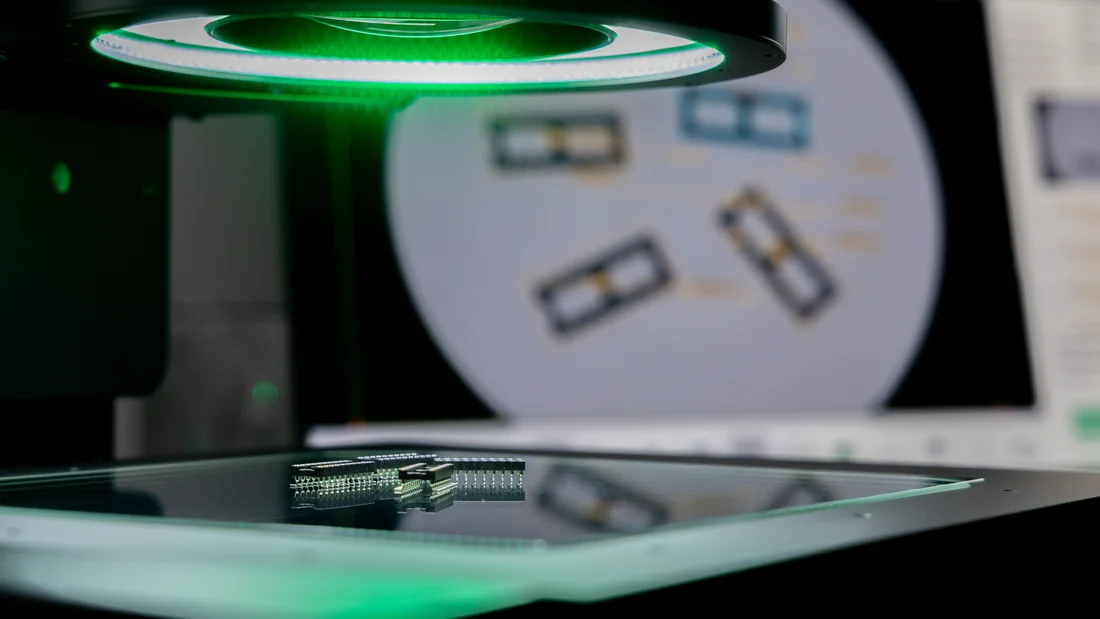

Inspeccione componentes repetitivos con reconocimiento de piezas y rutinas preparadas. Los resultados de lote conservan las mediciones de cada componente para su revisión.
Detalles de superficie

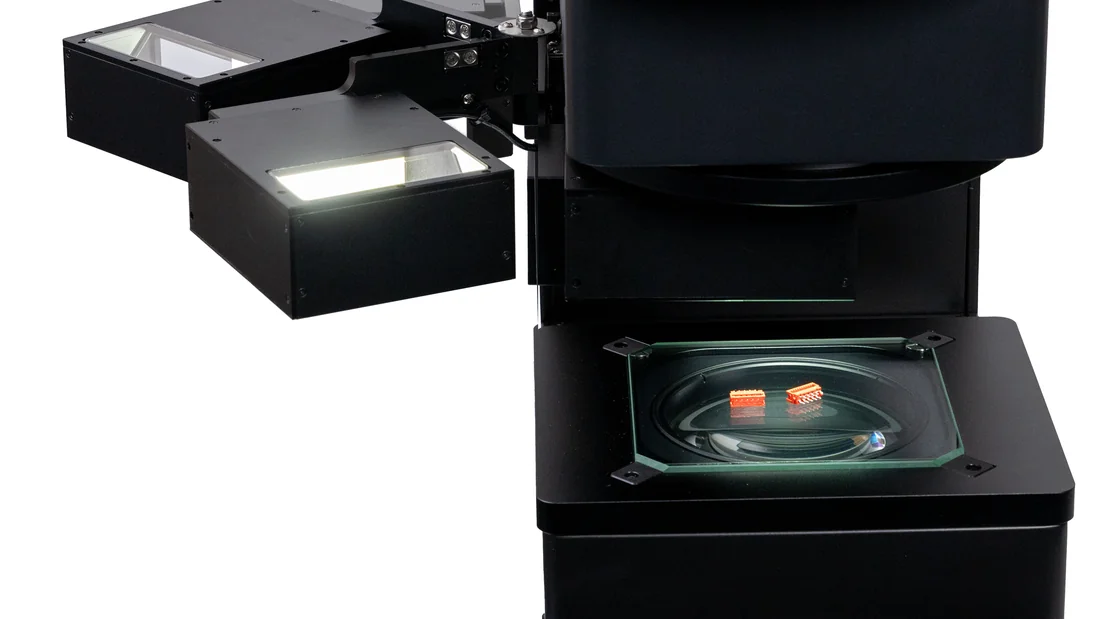

La iluminación coaxial opcional permite observar detalles como fondos de orificios ciegos. Su incorporación cambia el campo útil en determinadas variantes y debe considerarse al elegir.
Componentes cilíndricos

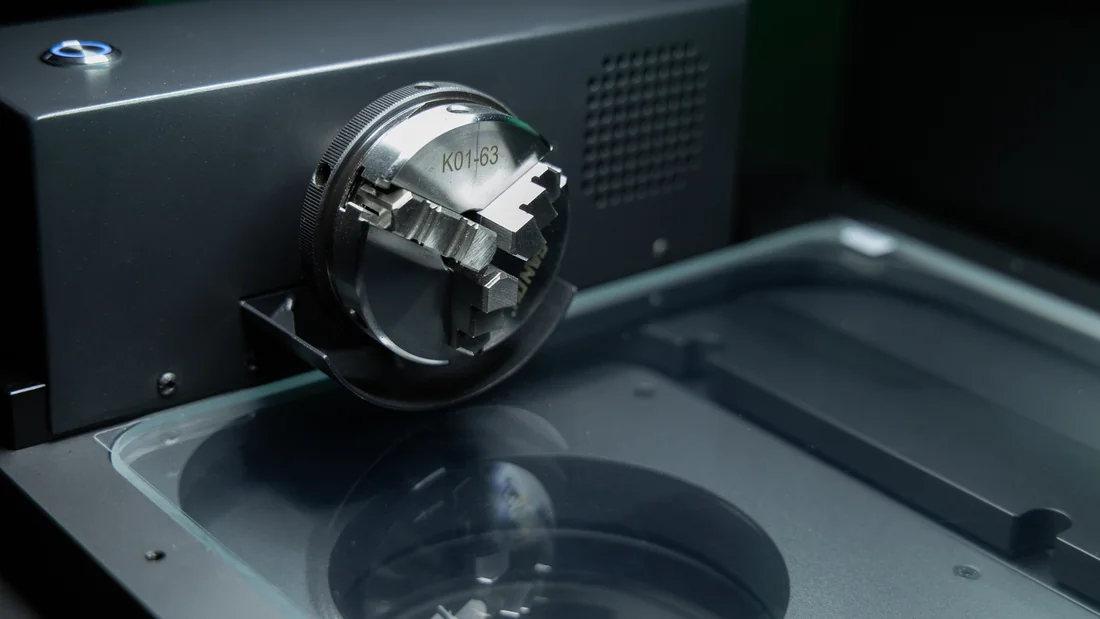

El eje rotativo opcional incorpora posiciones de giro al programa. Permite inspeccionar distintas orientaciones del componente y evaluar características como redondez, concentricidad y runout.
Alturas y espesores
La sonda confocal opcional de FV-3020 y FV-5040 incorpora medición sin contacto en Z para altura, planitud y espesor, incluidos materiales transparentes dentro de su alcance.
CONFIGURACIÓN
Elegir mesa, óptica y opciones por la pieza
Las especificaciones cambian entre variantes. Compare el campo, el recorrido combinado y las opciones que exige su trabajo.
Campo frente a recorrido
El campo de visión es el área capturada en una imagen. El recorrido combinado corresponde al desplazamiento de una mesa CNC; no representa el campo de cada captura. FV-3020, por ejemplo, utiliza una mesa de 300 × 200 mm.
Sobremesa o equipo de pie
Las variantes de sobremesa cubren diferentes campos y mesas. FV-5040 ofrece un recorrido de 500 × 400 × 250 mm en formato de pie. El tamaño de pieza y el área requerida orientan la selección.
Opciones de inspección

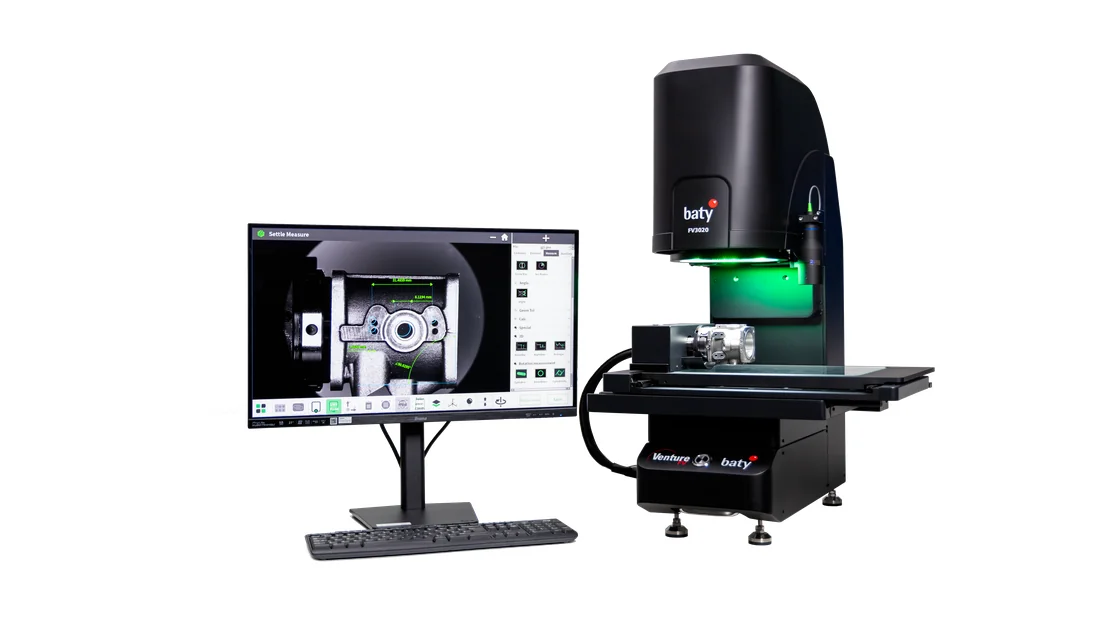

Programa desde CAD, iluminación coaxial, eje rotativo y sonda confocal son opciones de la serie según modelo. La programación desde CAD importa características, dimensiones y tolerancias; la sonda confocal corresponde a FV-3020 y FV-5040.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar Venture FV al control de piezas, MultiCAM acompaña la elección de la configuración, la puesta en marcha y el aprendizaje de las operaciones de inspección.
Relevamiento de la aplicación
Revisamos piezas, tolerancias y presentación de las características para relacionar el campo, el recorrido y las opciones con el control que necesita realizar.
Instalación y puesta en marcha
Acompañamos la incorporación del equipo al entorno de uso para preparar sus operaciones de medición e inspección.
Capacitación personalizada
Adaptamos la capacitación a las tareas del usuario: preparación de la pieza, rutinas y lectura de resultados para utilizar el sistema en su trabajo.
Soporte técnico
Atendemos consultas de uso por correo, teléfono o WhatsApp para ayudar a resolver dificultades técnicas durante la operación.
Comparta el plano, las piezas y las características que debe inspeccionar para evaluar campo, recorrido y opciones. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir qué Venture FV necesita
¿El campo de visión y el recorrido de la mesa son lo mismo?
No. El campo es el área capturada en cada imagen. El recorrido de una mesa CNC permite cubrir una superficie mayor mediante distintas posiciones. Compare ambas especificaciones y el campo útil de la óptica elegida.
¿Reconoce la pieza sin elegir manualmente el programa?
El reconocimiento automático identifica componentes conocidos y selecciona su programa de inspección. Para utilizarlo, la pieza debe corresponder a una inspección preparada y las características deben ser visibles con la iluminación elegida.
¿Todas las variantes miden lo mismo?
No. Cambian el campo óptico, la mesa, los recorridos y las especificaciones metrológicas. Las variantes de sobremesa y de pie permiten elegir por tamaño de pieza y área de inspección; compare la tolerancia de su pieza con la especificación de la variante elegida.
¿La programación desde CAD está incluida?
Programa desde CAD figura como opción de la serie. Permite importar características, dimensiones y tolerancias para preparar una inspección. Su inclusión debe definirse junto con el modelo y la configuración de software.
¿Puede medir alturas o espesores?
FV-3020 y FV-5040 pueden incorporar una sonda confocal opcional para medición sin contacto en Z de altura, planitud y espesor. La óptica de visión y esta sonda tienen alcances distintos que deben relacionarse con la característica requerida.
¿Cómo se conservan los resultados de un lote?

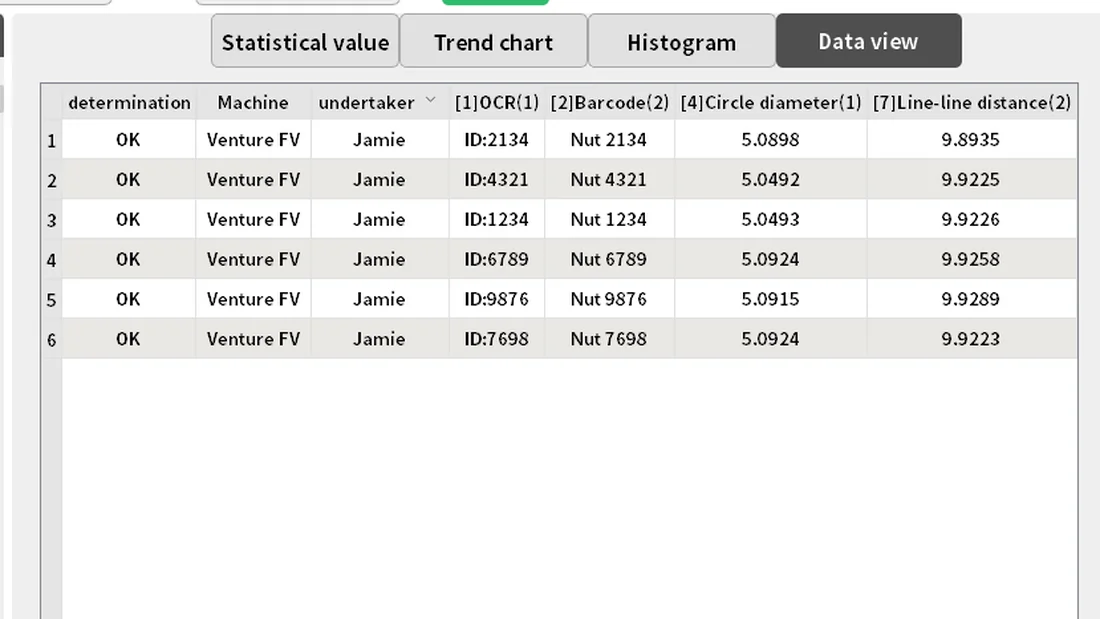

El software reúne mediciones y clasificación pass/fail en informes compatibles con Excel. Los informes individuales incluyen una imagen acotada; los de lote pueden asociar resultados con identificaciones reconocidas, y los reportes SPC incluyen distribución y cálculos CP/CPK.
Consulte por Baty Venture FV
Comparta las piezas, el plano y las características que necesita controlar para evaluar la configuración de Baty Venture FV.
