Renishaw RSP2
Controle la forma de agujeros y superficies con escaneo 2D y mida posición y tamaño con puntos 3D. Renishaw RSP2 trabaja con el sistema REVO y admite portapalpadores de distintos alcances para llegar a la característica.
- Escaneo 2D y puntos 3D
- Alcances de 175 a 500 mm
- Sonda para REVO
Renishaw RSP2Accesorios
Datos para evaluar la forma
El escaneo sigue círculos, hélices y barridos para capturar datos sobre un recorrido de la superficie.
Puntos para posición y tamaño
La toma de puntos 3D permite comprobar características con el cabezal REVO, solo o junto con los ejes de la CMM.
Medición en la punta
Tip-sensing detecta el desplazamiento cerca de la esfera del palpador durante el contacto con la pieza.
Alcance según la pieza
Los portapalpadores de 175 a 500 mm permiten preparar el acceso con la orientación del cabezal y el espacio disponible.
DESCRIPCIÓN
Qué es Renishaw RSP2
La sonda Renishaw RSP2 se utiliza en CMM equipadas con REVO para combinar recorridos de escaneo y puntos discretos en una misma inspección. La geometría y la información que necesita del plano determinan qué captura conviene programar.

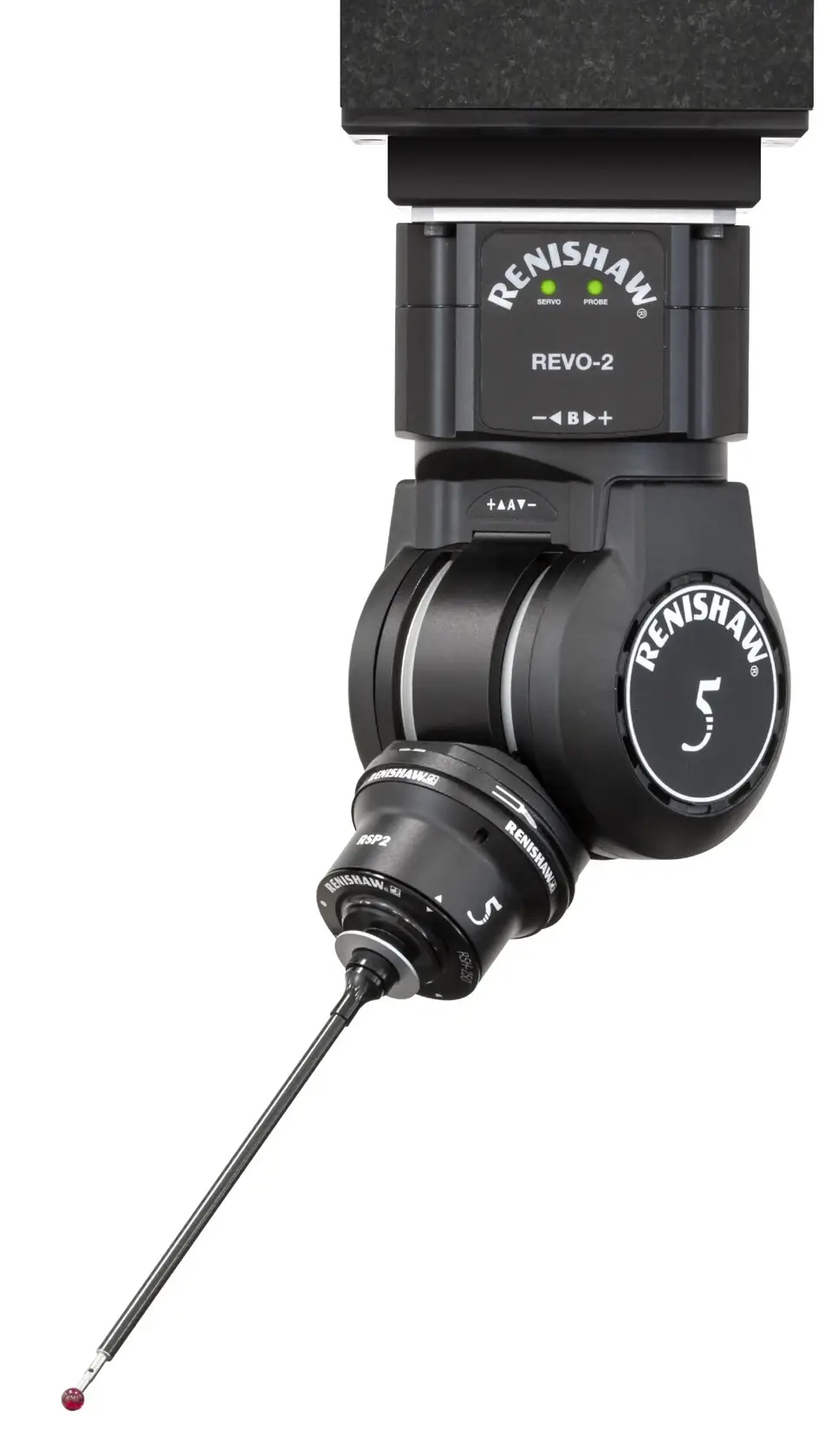

RSP2 es una sonda para REVO que combina escaneo en dos ejes con toma de puntos por contacto en tres ejes. Su tecnología tip-sensing detecta la flexión del palpador cerca de la esfera mediante un sistema óptico. Permite relacionar el contacto con la posición de la punta durante la captura, con fuerzas de escaneo reducidas y menor desgaste del palpador según Renishaw.
PROBLEMAS QUE RESUELVE
Controlar la forma y llegar a la característica
Defina qué información necesita de la característica: puntos para posición y tamaño, perfiles para forma o recorridos que sigan superficies. Después relacione ese objetivo con el acceso y el portapalpador.
Forma de agujeros y cilindros

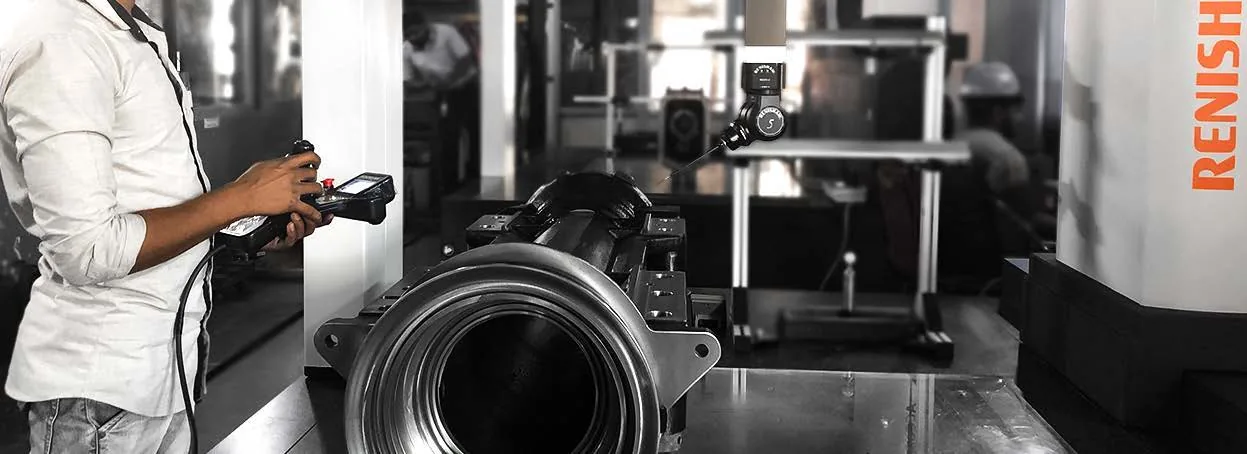

El escaneo circular y helicoidal permite seguir la superficie de un cilindro y obtener datos a lo largo del recorrido definido. Compare la información de forma que necesita con una medición basada en puntos aislados.
Acceso a zonas de la pieza

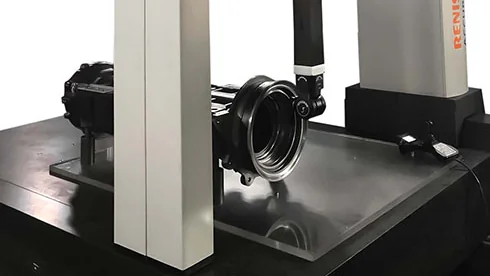

Los portapalpadores de distintas longitudes ayudan a preparar el acceso a la característica. Elija el alcance junto con la orientación del cabezal y el espacio alrededor de la pieza; una longitud mayor sólo aporta valor cuando el acceso la requiere.
Recorridos adaptados a la geometría
REVO utiliza RSP2 en recorridos circulares, helicoidales, contornos y barridos. La geometría y el dato que busca obtener determinan la técnica de captura, no una única estrategia para todas las superficies.
CAPACIDADES
Capacidades de Renishaw RSP2
Escaneo 2D y puntos 3D
RSP2 realiza escaneo 2D en los ejes x e y y toma de puntos por contacto en x, y y z. Distinguir ambas operaciones permite seleccionar la captura según la forma, posición o tamaño que necesita comprobar.
Tip-sensing junto a la esfera
El sistema óptico tip-sensing detecta el desplazamiento del reflector próximo a la esfera cuando el palpador se flexiona. Esa medición relaciona el contacto con la posición de la punta durante el escaneo.
Portapalpadores de distinto alcance
El cuerpo de RSP2 admite portapalpadores con alcances desde 175 hasta 500 mm según la configuración documentada. Compare el acceso necesario, la orientación de REVO y las combinaciones admitidas antes de elegir.
Sistema REVO y control UCC
Es una sonda dedicada a los sistemas REVO. El controlador UCC gestiona los tipos de palpador utilizables; evalúe el conjunto de cabezal, control, portapalpador y software, no sólo la conexión física de la sonda.
APLICACIONES
Aplicaciones de Renishaw RSP2
Las técnicas del sistema REVO relacionan los movimientos del cabezal y de la CMM con la geometría de la pieza. Seleccione la captura según la característica y el tipo de información requerido.
Cilindros y conos
El recorrido helicoidal sigue la superficie interior o exterior a lo largo del eje del cilindro o cono. Permite obtener un conjunto de datos sobre la longitud definida; seleccione el acceso y la trayectoria según la característica que necesita evaluar.
Superficies de álabes

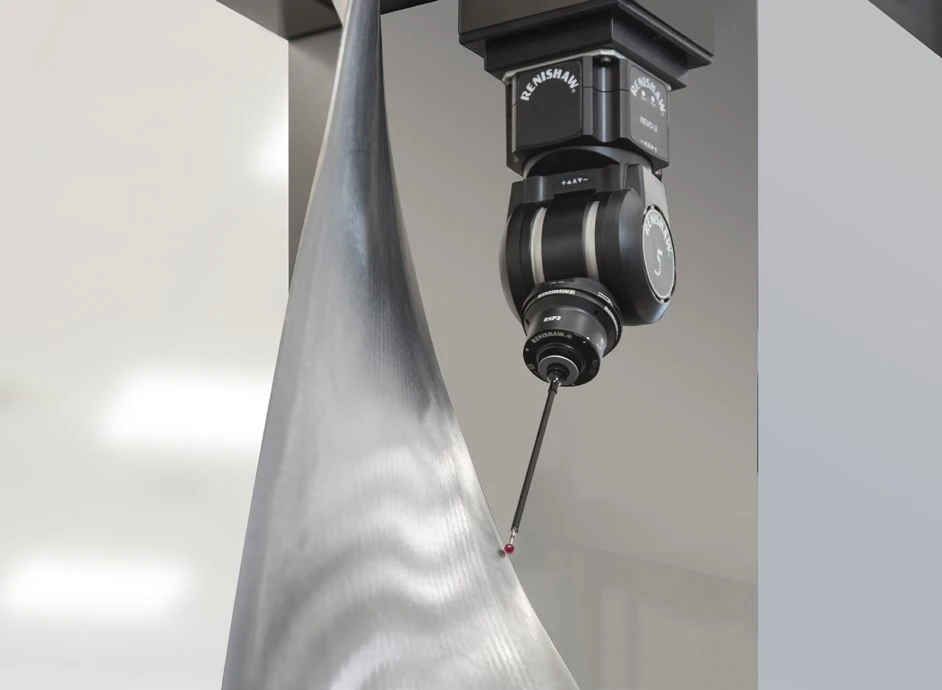

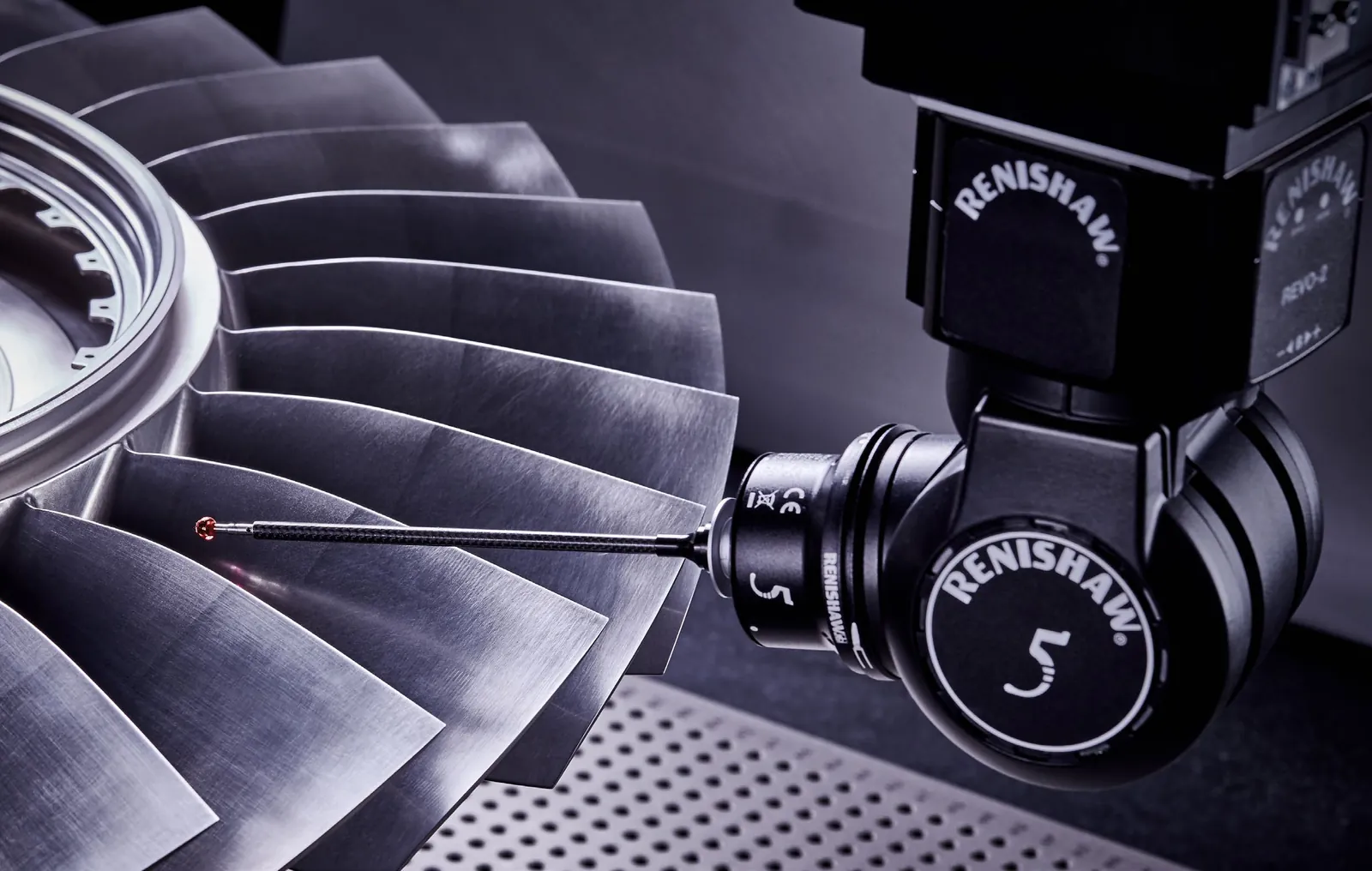

El barrido sigue los cambios de forma mientras el cabezal controla el contacto y la CMM avanza en una dirección uniforme. Esta técnica permite recoger datos de superficies de perfil aerodinámico; revise el acceso de la punta y el recorrido sobre el álabe.
Características de culatas

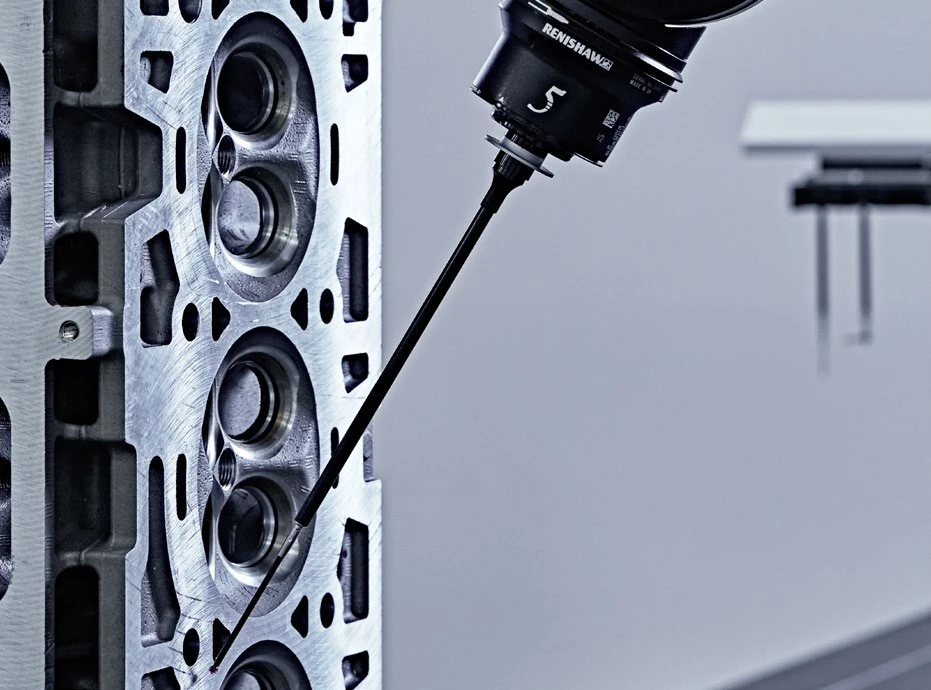

Cuando necesita determinar posición y tamaño, la toma de puntos utiliza el movimiento del cabezal REVO, solo o combinado con los ejes de la CMM. Relacione las características accesibles de la culata con la cantidad y distribución de puntos necesarias para su evaluación.
CONFIGURACIÓN
Configuración y condiciones de uso
Sistema compatible
RSP2 se utiliza como parte de un sistema REVO de cinco ejes. Revise el cabezal, el controlador UCC y el software de su CMM para preparar la rutina y las combinaciones de palpadores admitidas.
Palpador y acceso
Los alcances de 175 a 500 mm se miden desde el centro de rotación del cabezal hasta el centro de la esfera con el palpador de 10 mm. Elija el portapalpador por el acceso a la superficie, las combinaciones admitidas por UCC y el espacio disponible durante todo el recorrido.
Tipo de operación
Defina si la característica necesita puntos 3D, escaneo circular, recorrido helicoidal o barrido. La forma de la pieza y la información requerida orientan la estrategia y el programa de medición.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico para relacionar la característica a medir, su acceso y la configuración de RSP2 con el sistema REVO. Puede acompañar la implementación de la solución de metrología, capacitar al equipo y brindar soporte por correo, teléfono o WhatsApp. Comparta el cabezal y control de su CMM, el plano de la pieza y las mediciones que necesita realizar para evaluar una configuración concreta.
PREGUNTAS FRECUENTES
Preguntas para elegir Renishaw RSP2
¿RSP2 realiza escaneo 3D?
RSP2 realiza escaneo 2D en x e y y toma de puntos por contacto en x, y y z. La toma de puntos 3D no equivale a escaneo 3D. Si su aplicación requiere este último, compare las sondas RSP3 del sistema REVO.
¿Sirve para cualquier CMM?
RSP2 es una sonda dedicada a los sistemas REVO. Verifique el cabezal, el control UCC, el software y la configuración completa antes de seleccionarla para una instalación o actualización de CMM.
¿Cómo se elige el alcance del palpador?
La familia admite portapalpadores con alcances de 175 a 500 mm según la configuración documentada por Renishaw. Elija el que permita llegar a la característica y ejecutar el recorrido; el controlador UCC gestiona los tipos de palpador utilizables.
¿Cuándo conviene usar puntos y cuándo escaneo?
La toma de puntos permite evaluar características que requieren información de posición y tamaño. El escaneo captura datos durante un recorrido, como círculos, hélices o barridos, para seguir la forma de la superficie. Seleccione la técnica según la geometría y la información que necesita comprobar.
Consulte por Renishaw RSP2
Comparta las características de su aplicación para definir la configuración del producto.
