KREON · MEDICIÓN TRIDIMENSIONAL
Kreon ONYX
Lleve el control dimensional hasta la pieza con Kreon ONYX. El palpador registra coordenadas para comprobar características geométricas; la configuración ONYX Skyline añade captura de superficies.
- Palpado con seis o siete ejes
- Diámetros de medición de 2 a 5 m
- Wi-Fi y Bluetooth
Kreon ONYXBrazo de medición portátil
Medición por contacto
El palpador captura puntos de la pieza para comprobar dimensiones y características geométricas.
Seis o siete ejes
La configuración de ejes adapta la orientación del palpador y permite integrar un escáner Skyline en la variante correspondiente.
Diámetros de 2 a 5 m
Siete tamaños permiten elegir el volumen de medición según la pieza y el acceso a sus características.
Conectividad inalámbrica
Wi-Fi y Bluetooth permiten transferir la medición al software; la batería intercambiable facilita el trabajo portátil.
DESCRIPCIÓN
Kreon ONYX para medición dimensional portátil
Kreon ONYX es un brazo articulado de medición que registra coordenadas tridimensionales mediante un palpador en contacto con la pieza. Los puntos medidos permiten construir planos, círculos y otras características geométricas en el software de metrología, para evaluar dimensiones y comparar la pieza con su referencia nominal.
La familia ofrece seis o siete ejes y siete tamaños, con diámetros de medición de 2 a 5 m. El diámetro describe el volumen de trabajo del brazo: la elección depende del tamaño de la pieza, del acceso al punto que debe medirse y de los requisitos dimensionales de la aplicación. La estructura combina aluminio y fibra de carbono, encoders de alta resolución y compensación térmica.

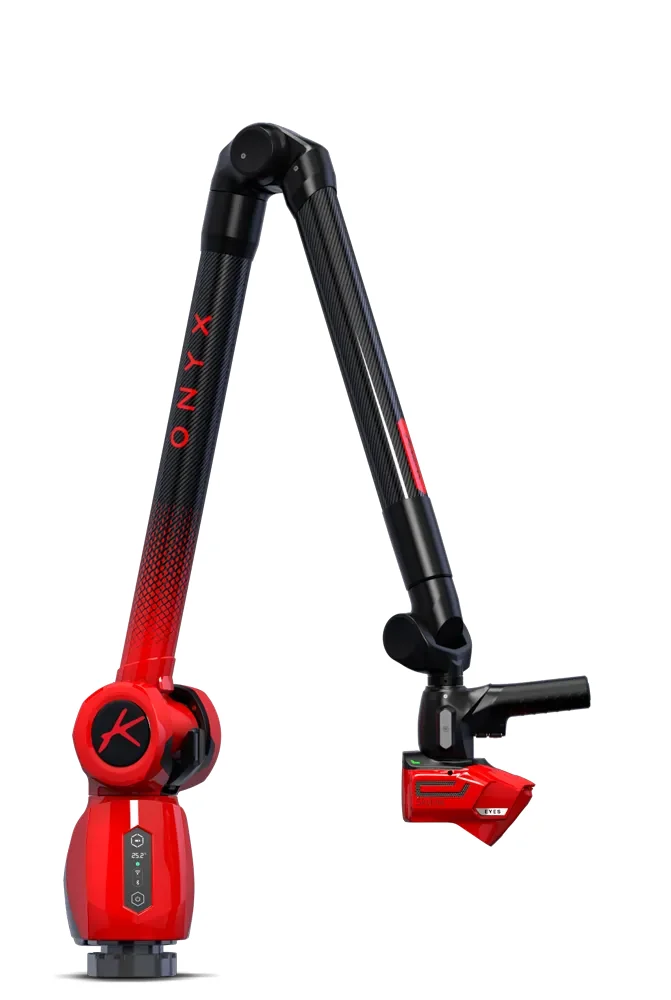

La pantalla QuickView muestra carga de batería, temperatura, conectividad y estado del equipo. Wi-Fi y Bluetooth permiten conexión inalámbrica; la batería puede intercambiarse durante el uso. Para capturar superficies como nubes de puntos, la variante ONYX Skyline incorpora un escáner láser compatible. El escáner Skyline corresponde a una configuración opcional del brazo. El palpado y el escaneo se eligen según la información que necesita la inspección.
PROBLEMAS QUE RESUELVE
Medir dimensiones y acceder a características de la pieza
La medición por contacto combina coordenadas, orientación del palpador y volumen de trabajo. ONYX permite adaptar esos criterios a piezas y conjuntos industriales.
Comprobar características geométricas
El palpado registra puntos sobre superficies accesibles para evaluar dimensiones y características geométricas en el software de metrología.

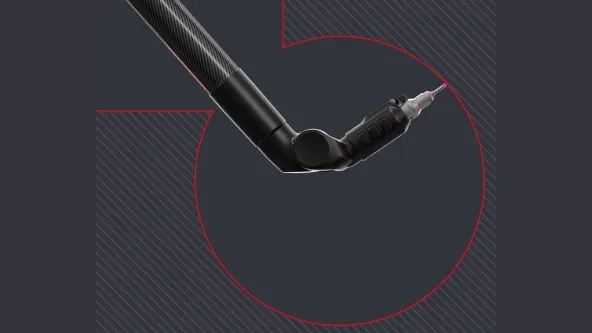

Acceder a cavidades
La orientación del palpador de seis ejes permite alcanzar zonas internas. El acceso se evalúa según la geometría de la punta y el espacio de la pieza.
Cubrir piezas de distintos tamaños
Los diámetros de medición de 2 a 5 m permiten elegir el tamaño del brazo según las características que deben quedar dentro de su volumen de trabajo.
CAPACIDADES
Ejes, volumen de medición y conexión de ONYX
La configuración del brazo determina la orientación del palpador, el volumen cubierto y la forma de transferir la medición al software.

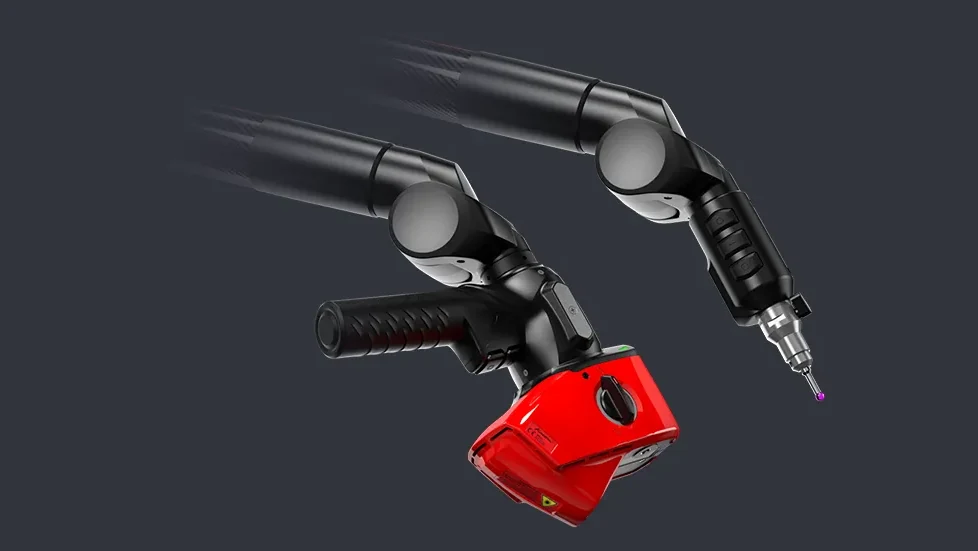

Seis o siete ejes
Las dos configuraciones articuladas permiten orientar el palpador. La versión de siete ejes admite la integración del escáner Skyline en la variante correspondiente.
Siete tamaños de brazo

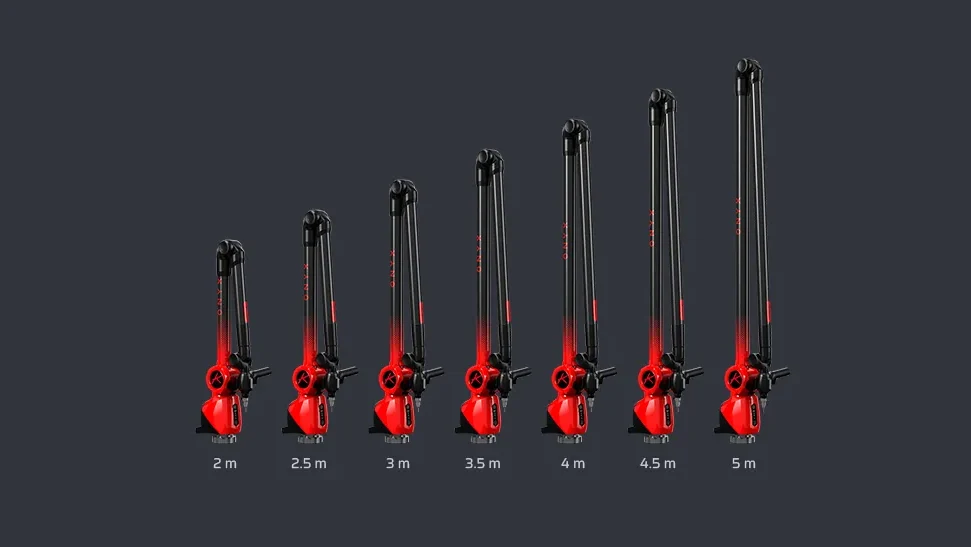

La gama incluye diámetros de medición de 2; 2,5; 3; 3,5; 4; 4,5 y 5 m. El diámetro no representa el alcance radial desde la base.
Empuñadura EasyClip
En el brazo de siete ejes, la empuñadura se retira para facilitar el acceso del palpador a cavidades y zonas con espacio limitado.

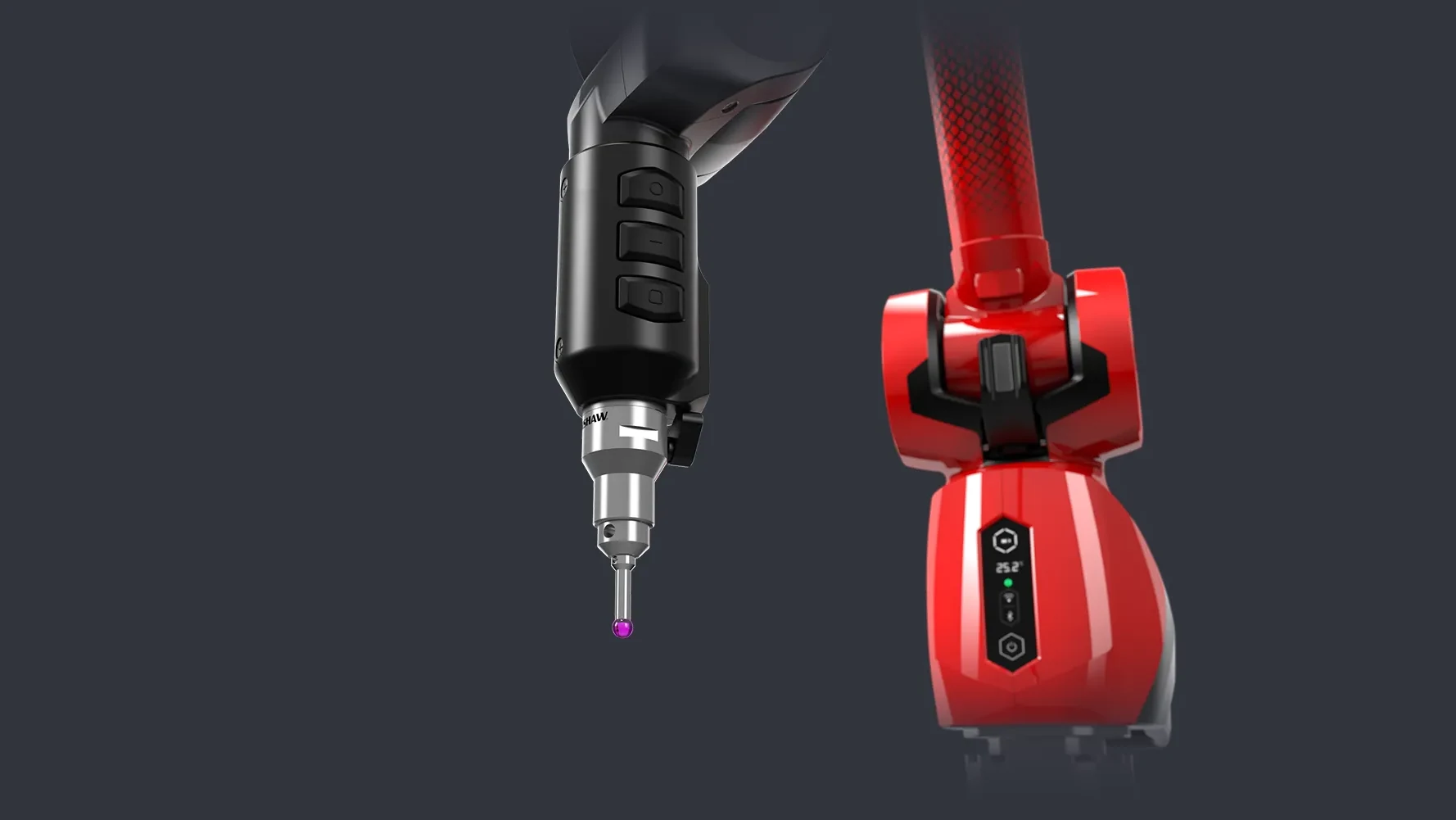

Pantalla QuickView
Muestra temperatura, nivel de batería, estado y conectividad del equipo durante la medición.
Wi-Fi, Bluetooth y batería
La conexión inalámbrica y la batería intercambiable permiten utilizar el brazo en un puesto portátil. Ofrece una autonomía de hasta ocho horas para palpado.
Verificación según ISO 10360-12
Kreon verifica el desempeño dimensional del brazo según ISO 10360-12. Los valores de precisión corresponden a cada tamaño y configuración de ejes.
APLICACIONES
Inspección dimensional de piezas y conjuntos
El palpado resulta útil cuando la inspección necesita coordenadas de características accesibles y su comparación con referencias nominales.
Control dimensional de componentes
Los puntos medidos permiten evaluar características geométricas de componentes industriales y compararlas con sus dimensiones nominales en el software.
Verificación de útiles
El palpado registra puntos sobre características accesibles de útiles industriales para comprobar su geometría. El acceso y la orientación de la punta se eligen según las superficies que necesita verificar.
Medición con reposicionamiento
Leap Frog permite reposicionar el brazo para medir conjuntos que exceden un único volumen de trabajo. Los puntos de referencia relacionan las posiciones del brazo durante la medición.
CONFIGURACIÓN
Elegir ejes, tamaño y método de captura
La configuración debe responder a las dimensiones que necesita comprobar y al acceso real a sus características.
Palpado de seis o siete ejes
Elija la articulación según la orientación y el acceso que requiere el palpador. En siete ejes, EasyClip facilita retirar la empuñadura para llegar a zonas internas.
Diámetro y requisito dimensional
Compare el volumen de la pieza con los diámetros de medición de 2 a 5 m. El desempeño dimensional debe evaluarse para el tamaño y la configuración exactos.
Puntos o superficies completas
El palpado obtiene coordenadas de características seleccionadas. Para capturar superficies densas, compare la configuración ONYX Skyline con su escáner compatible.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM lo acompaña en la elección de Kreon ONYX y en la integración de la medición con su control dimensional. Relacionamos la pieza, el acceso del palpador, el tamaño del brazo y el software para orientar una solución aplicable.
Asesoramiento para decidir
Analizamos la pieza, las características y los requisitos dimensionales para orientar la elección del brazo, sus ejes y el diámetro de medición.
Implementación del flujo
Acompañamos la integración del brazo y del software, desde la adquisición de coordenadas hasta la evaluación dimensional y el informe de inspección.
Capacitación personalizada
Formación presencial o remota, adaptada a su equipo, sobre palpado, evaluación geométrica y uso del software en su aplicación. Las capacitaciones de MultiCAM entregan certificado.
Soporte técnico cercano
Un canal de consulta por correo, teléfono o WhatsApp para abordar dudas técnicas durante el uso del sistema y continuar el trabajo de su equipo.
PREGUNTAS FRECUENTES
Preguntas sobre Kreon ONYX
Tipo de medición, acceso y volumen de trabajo ayudan a determinar qué configuración corresponde a la aplicación.
¿Qué mide Kreon ONYX por contacto?
El palpador captura coordenadas tridimensionales de puntos sobre la pieza. Con esos datos, el software permite evaluar características geométricas, dimensiones y su relación con referencias nominales.
¿Qué diferencia hay entre seis y siete ejes?
Ambas configuraciones permiten palpado tridimensional. La versión de siete ejes ofrece la empuñadura desmontable EasyClip y admite el escáner Skyline en la configuración correspondiente.
¿Los 2 a 5 m indican el radio de alcance?
No. Esos valores corresponden a los diámetros de medición de los siete tamaños de ONYX. El volumen elegido debe cubrir las características de la pieza que necesita medir.
¿ONYX también permite escaneo de superficies?
Para capturar superficies como nubes de puntos se utiliza la variante ONYX Skyline con un escáner láser compatible. El brazo para palpado y la configuración con escáner responden a métodos de captura diferentes.
¿Cómo se elige la precisión del brazo?
Los valores de desempeño dimensional se evalúan para cada tamaño y configuración de ejes según ISO 10360-12. La selección relaciona esos valores con los requisitos de la pieza y el método de inspección.
¿Puede trabajar con conexión inalámbrica?
Sí. ONYX incorpora Wi-Fi y Bluetooth, además de batería intercambiable. QuickView muestra la conectividad y el nivel de carga; ofrece una autonomía de hasta ocho horas para palpado.
