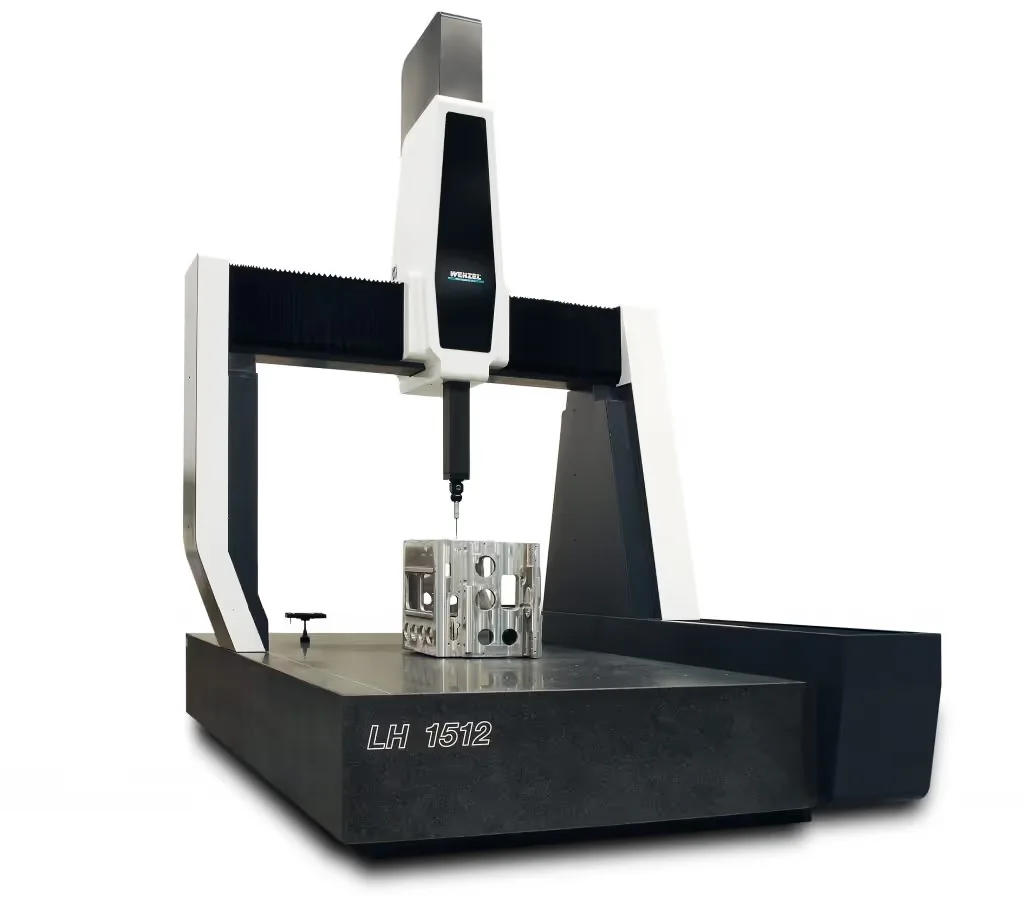

WENZEL LH Series
WENZEL LH Series permite comprobar dimensiones, formas y posiciones de piezas mediante una CMM de puente. Combina una estructura de granito con guías neumáticas y distintas opciones de palpado o sensores ópticos para adaptar la inspección a la geometría, el tamaño y las tolerancias del componente.
- Inspección dimensional
- Comparación nominal
- Control de componentes
WENZEL LH SeriesMetrología industrial

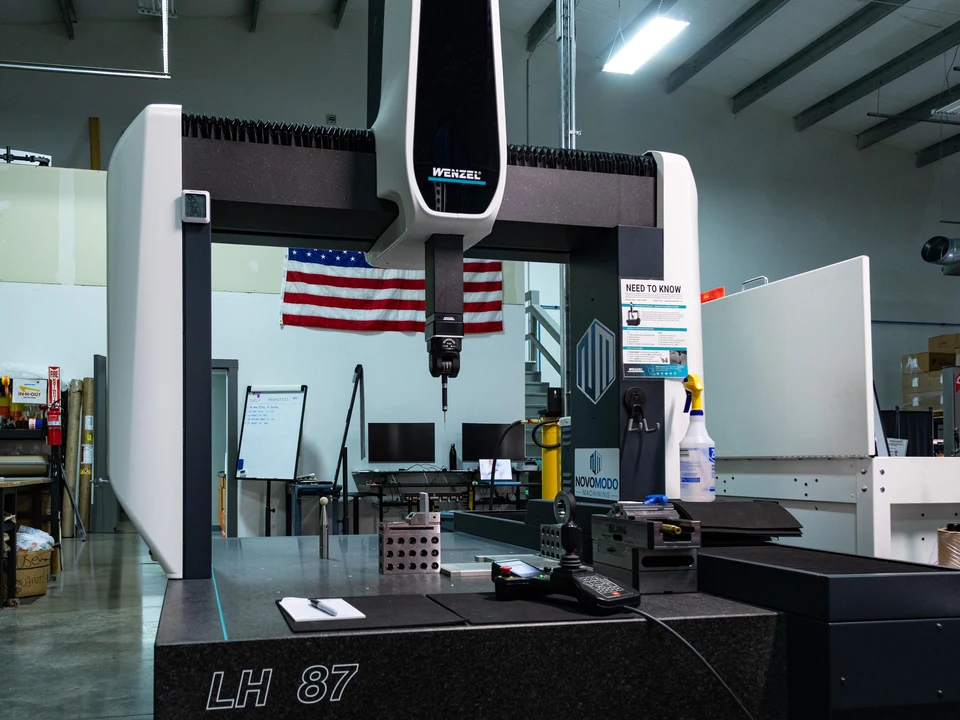

Puente de medición
La estructura de puente sitúa el sistema de medición sobre la pieza para acceder a sus características dentro del volumen útil.
Inspección dimensional
Mide dimensiones y geometrías de componentes mediante coordenadas tridimensionales.
Comparación nominal
Permite contrastar los resultados de medición con la definición nominal de la pieza.

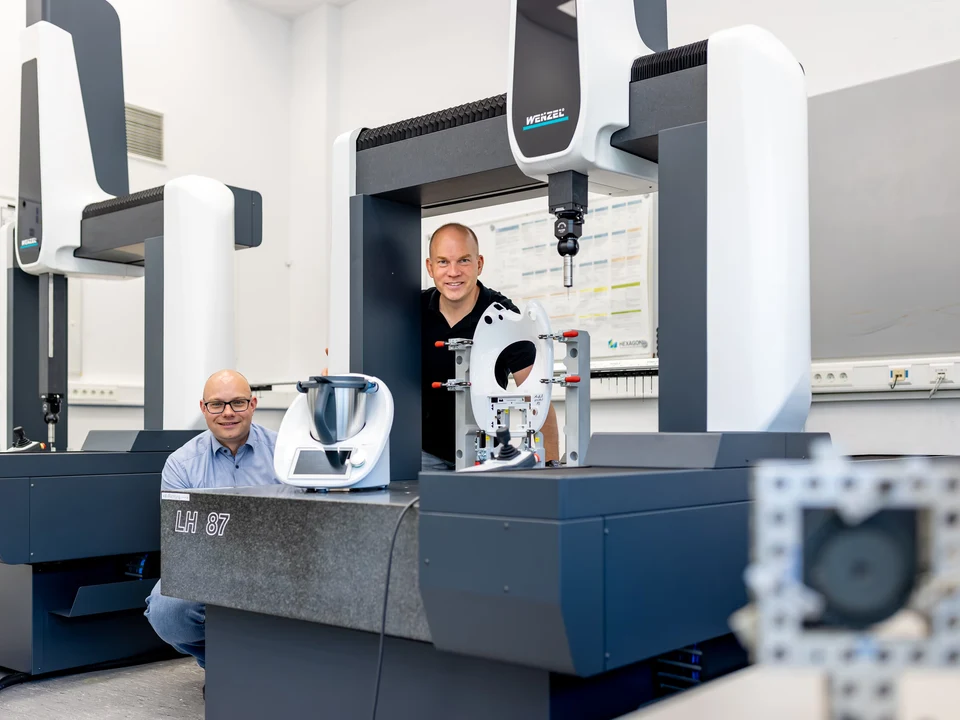

Control de componentes
Se utiliza para verificar piezas y conjuntos dentro de procesos de control de calidad.
DESCRIPCIÓN
Qué es WENZEL LH Series
La serie LH utiliza granito en los tres ejes y guías sobre cojinetes de aire para desplazar el sistema de medición. Las configuraciones de palpado y los sensores ópticos permiten elegir cómo capturar las características de la pieza según su geometría y acceso.
La medición por coordenadas relaciona las características de la pieza con su definición nominal. El programa de inspección reúne las referencias, los puntos de medición y las tolerancias que deben comprobarse.
PROBLEMAS QUE RESUELVE
Qué permite resolver WENZEL LH Series
Las tolerancias, las referencias de la pieza y el registro de resultados orientan el programa de inspección y la configuración de la CMM.
Dimensiones que deben comprobarse
La inspección dimensional permite contrastar las características fabricadas con las dimensiones y geometrías especificadas en el plano o modelo.
Referencias para medir la pieza
La alineación y las referencias de la pieza definen cómo se interpretan las coordenadas capturadas durante la medición.

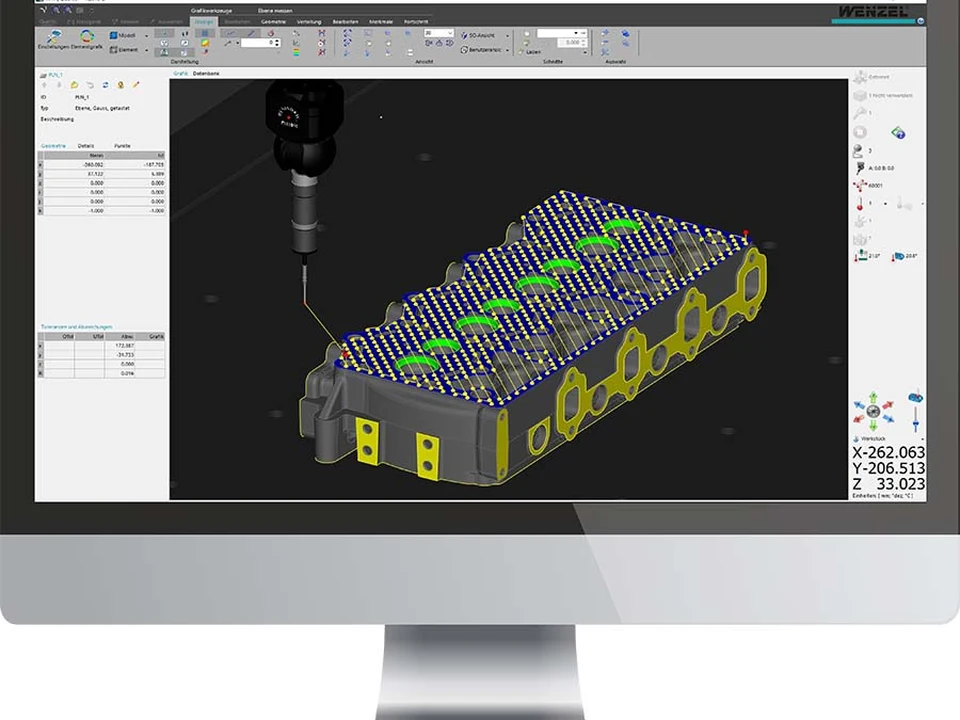

Resultados que deben documentarse
Los datos de medición se reúnen en el software compatible para analizar las diferencias respecto de los valores nominales.
CAPACIDADES
Capacidades de WENZEL LH Series
Guías neumáticas
Las guías sobre cojinetes de aire en los ejes permiten desplazar el sistema de medición sobre una estructura de granito. Este conjunto proporciona la base mecánica para la captura de coordenadas.
Opciones de sensor
La LH admite distintos sistemas de palpado y sensores ópticos. La selección permite atender características por contacto o superficies que conviene capturar sin contacto.
Scanning de 3 o 5 ejes
Las configuraciones de scanning de 3 o 5 ejes amplían las opciones para recorrer perfiles y superficies. El cabezal y el sensor se eligen según el acceso a la geometría.
Clases de exactitud
Standard, Premium y Premium-Select permiten elegir la clase de exactitud según las tolerancias que debe comprobar el proceso. La especificación aplicable depende del modelo y la configuración seleccionados.
APLICACIONES
Aplicaciones de WENZEL LH Series
Las piezas moldeadas, los componentes mecanizados y las partes de motor requieren controles dimensionales distintos; el sensor y el programa de medición se adaptan a cada geometría.
Componentes moldeados
Incluya piezas plásticas moldeadas en la inspección dimensional y contraste sus características y superficies con el modelo CAD mediante el software de medición.
Piezas mecanizadas
Compruebe diámetros, distancias y posiciones después del mecanizado. La configuración del palpado define el acceso a las características incluidas en el programa de control.

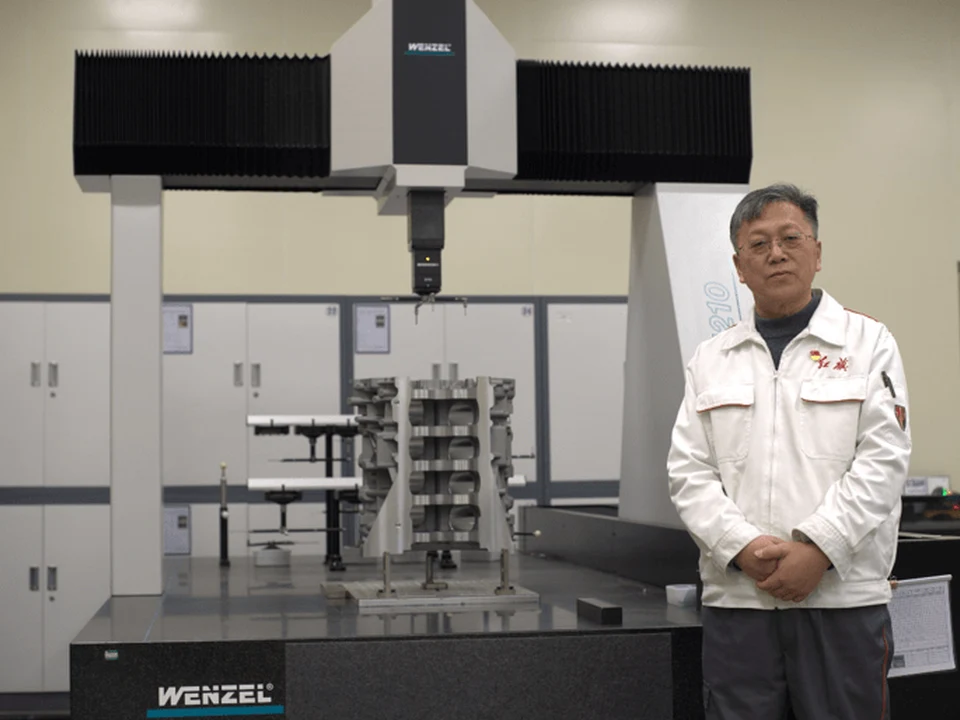

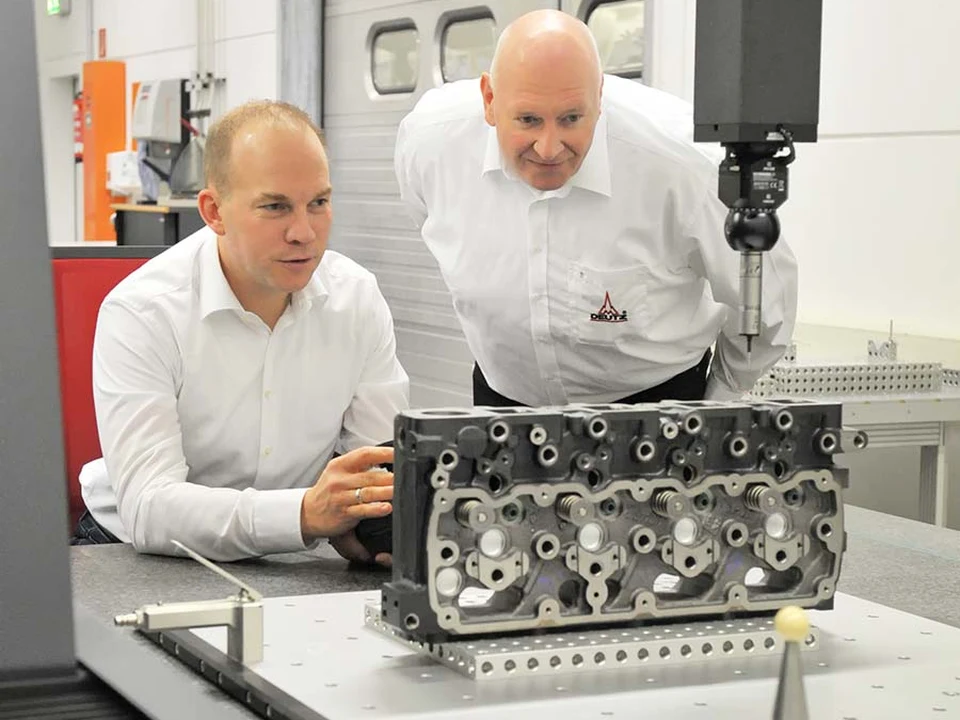

Componentes de motor
Evalúe dimensiones y geometrías de bloques, culatas y otros componentes de motor dentro del volumen útil y con los palpadores adecuados para cada zona.

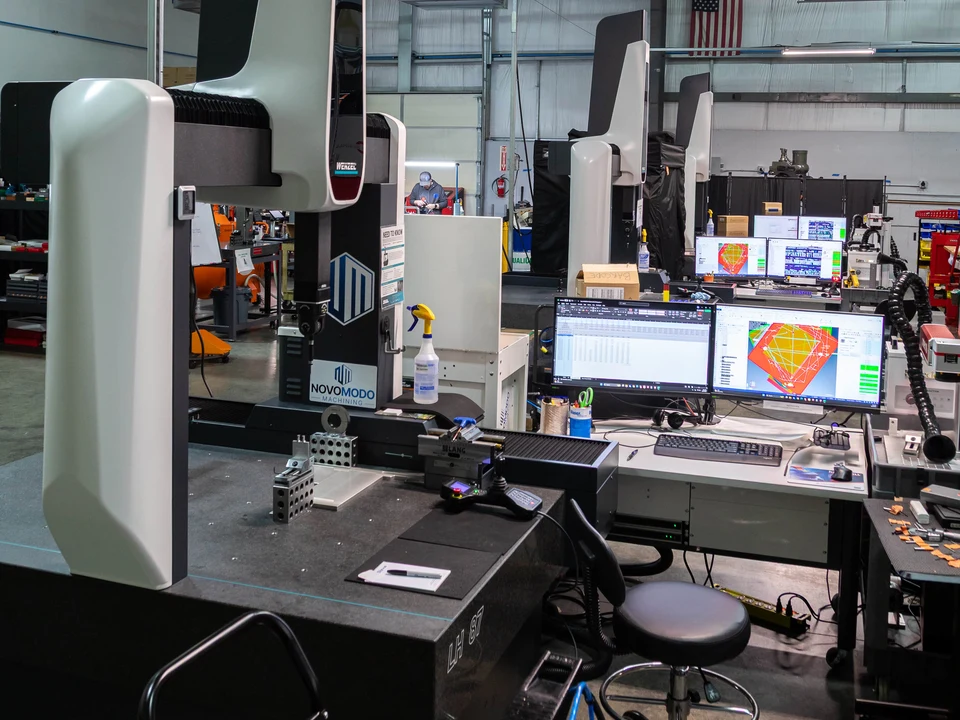

Evaluación de resultados
Relacione las características medidas con los valores nominales y revise las diferencias en el software. Los resultados documentan los controles definidos en el programa de inspección.
CONFIGURACIÓN
Configuración y condiciones de uso
Volumen y pieza
El tamaño, el peso y la geometría del componente determinan el volumen de medición y el acceso necesario.
Sensor y palpadores
El tipo de característica y el acceso orientan la elección entre los sistemas táctiles y ópticos disponibles. Para scanning, evalúe las opciones de 3 o 5 ejes de la configuración.
Clases y entorno
Elija entre Standard, Premium y Premium-Select según las tolerancias del control. El programa, los datos nominales y las condiciones del lugar de instalación deben corresponder al modelo y sensor seleccionados.
ACOMPAÑAMIENTO
Implementación y soporte
Incorporar una CMM requiere relacionar la pieza, sus tolerancias y el entorno con un método de inspección. MultiCAM acompaña la selección, la puesta en uso y el trabajo cotidiano del equipo.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Programación y capacitación
La programación de CMM y la capacitación personalizada ayudan a preparar rutinas para sus piezas y a interpretar los resultados de inspección.
Soporte y mantenimiento
El soporte técnico, el mantenimiento preventivo y la reparación de CMM acompañan el uso del sistema y las necesidades de atención del equipo.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas sobre WENZEL LH Series
¿Qué tipos de sensor admite WENZEL LH?
Puede configurarse con sistemas táctiles, opciones de scanning de 3 o 5 ejes y sensores ópticos. La elección depende de las características a medir, su acceso y las tolerancias que debe verificar el programa.
¿Cómo se elige el tamaño de la LH?
El tamaño y la fijación de la pieza deben caber en el volumen útil, con espacio para el acceso del palpador. La serie reúne distintos recorridos de los ejes y admite configuraciones específicas del eje Y para piezas largas.
¿Qué diferencia a Standard, Premium y Premium-Select?
Son clases de exactitud de la serie LH. La selección se relaciona con las tolerancias de la pieza y la especificación del modelo elegido, junto con el sensor y las condiciones de instalación.
¿Se puede preparar la medición a partir del CAD?
Sí. Con WM | Quartis, el modelo CAD sirve para seleccionar características y preparar el programa de medición. La alineación de la pieza relaciona las coordenadas capturadas con esa referencia para evaluar las diferencias dimensionales.
Consulte por WENZEL LH Series
Comparta el tamaño de la pieza, las características que debe medir y sus tolerancias para evaluar el volumen, la clase de exactitud y el sistema de sensor de la LH.
