WENZEL LH Hybrid

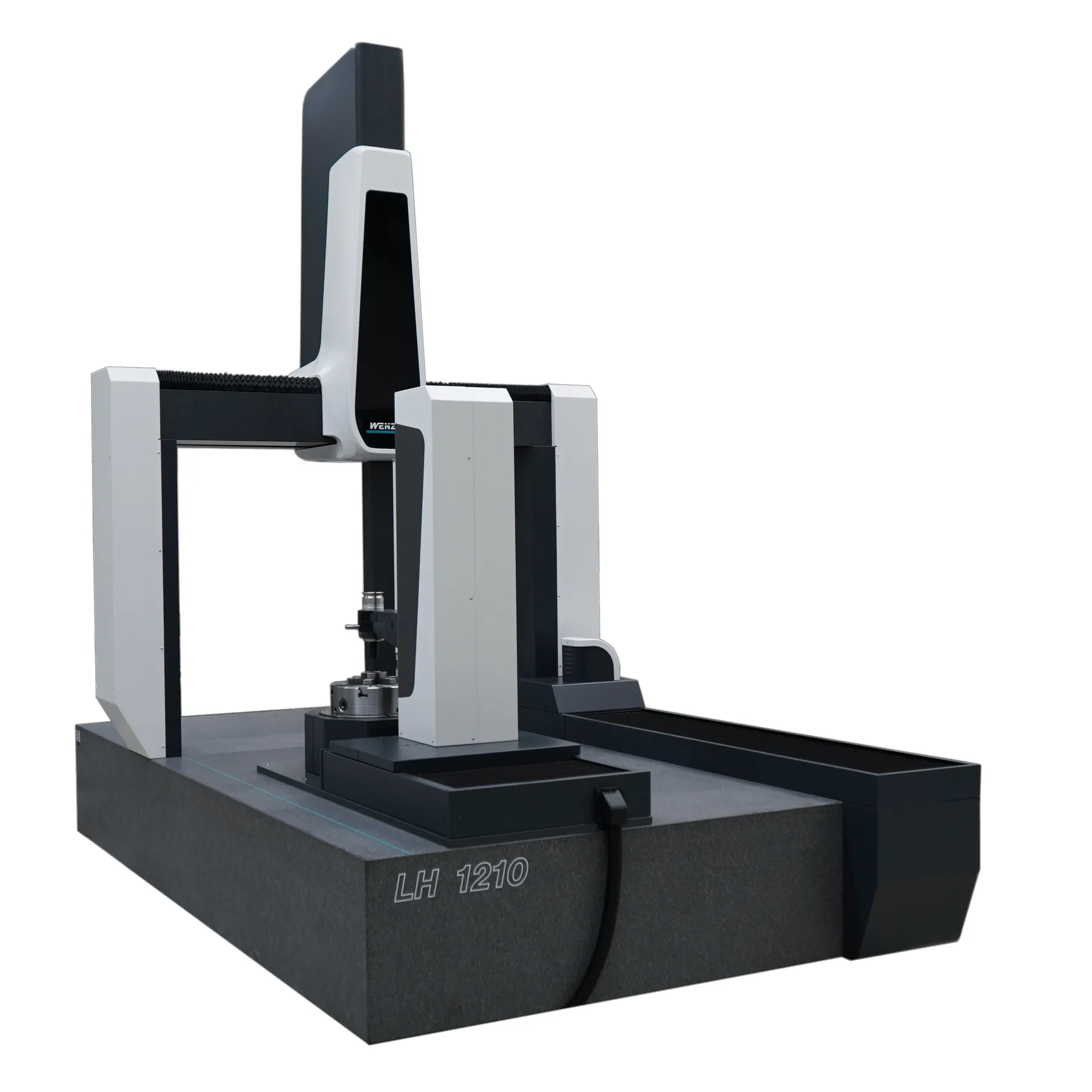

WENZEL LH Hybrid combina una CMM de cuatro ejes, mesa rotativa y contrapunta motorizada. Permite sujetar ejes largos entre dos apoyos para controlar el dentado y otras características, y utilizar el mismo sistema para la inspección de piezas prismáticas.
- Sujeción de ejes largos
- Control frecuente de dentado
- Piezas de geometrías diferentes
WENZEL LH HybridMetrología industrial
Giro integrado
Coordine la rotación de la pieza con los movimientos de la CMM para recorrer componentes de revolución.
Contrapunta motorizada
Posicione el apoyo en los ejes X y Z para adaptar la sujeción a piezas largas.
Control de piezas variadas
Combine la medición de engranajes y ejes con tareas dimensionales sobre componentes prismáticos.
Preparación del dentado
Utilice WM | Gear para organizar el programa de inspección a partir de los datos nominales del engranaje.
DESCRIPCIÓN
WENZEL LH Hybrid para combinar dentado y medición geométrica
LH Hybrid resulta pertinente cuando el control frecuente de engranajes convive con la inspección de otras geometrías. La combinación de mesa rotativa y contrapunta permite sostener piezas largas durante la medición y mantener un puesto capaz de atender distintos componentes.
El catálogo de WENZEL diferencia esta configuración de LH con mesa rotativa: LH Hybrid incorpora la sujeción entre la mesa y la contrapunta para abordar ejes largos, mientras conserva las tareas generales de una CMM. La pieza, su montaje y las características que deben evaluarse orientan la elección del sensor y del software.
PROBLEMAS QUE RESUELVE
Un puesto para sujetar, medir y evaluar piezas diferentes
La geometría de la pieza y el tipo de control determinan tanto su sujeción como la preparación de los recorridos.

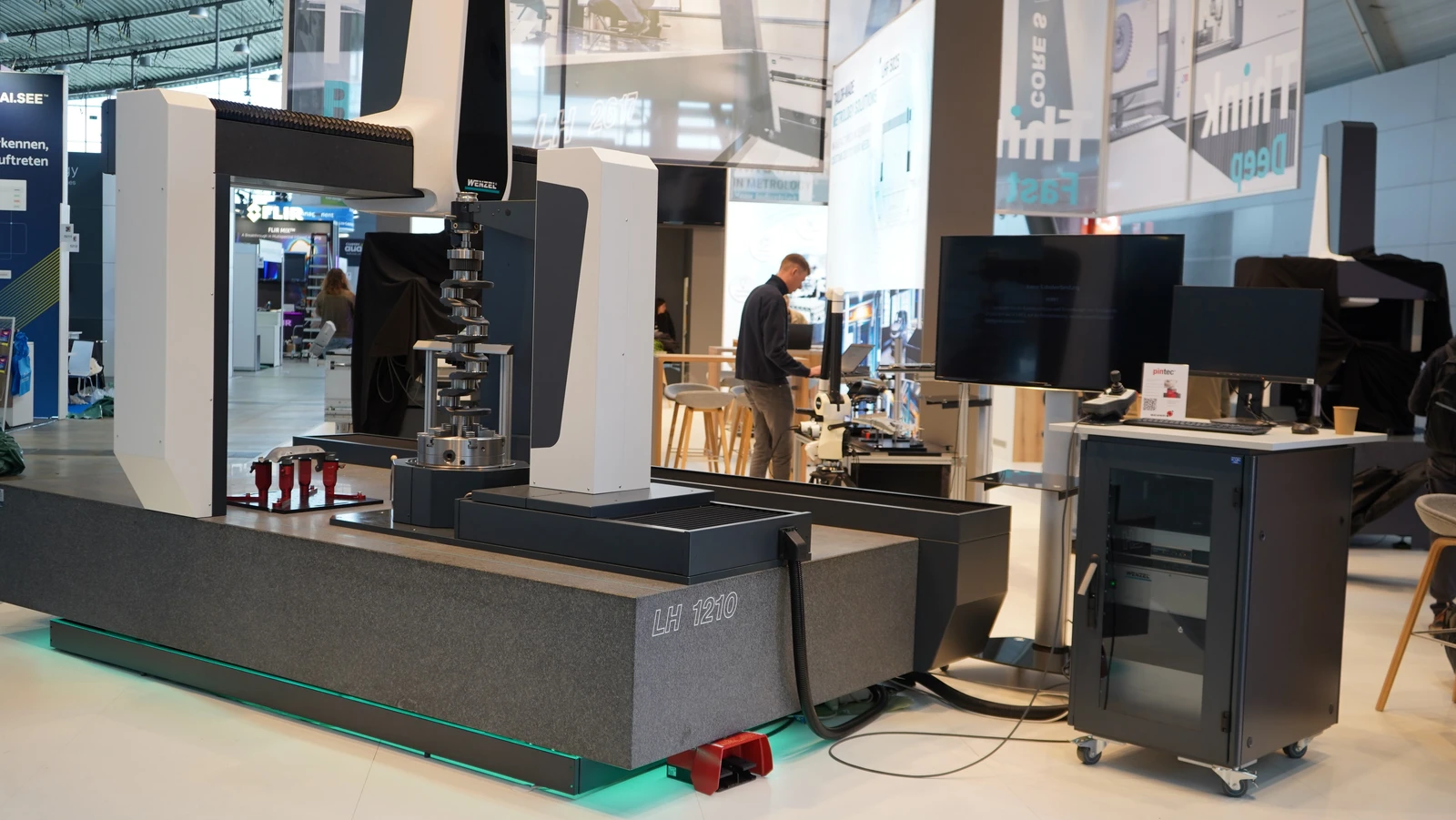

Sujetar un eje largo durante la inspección
Un componente largo necesita un montaje que permita alcanzar las zonas del control. La mesa rotativa y la contrapunta de LH Hybrid sostienen la pieza entre dos apoyos; el movimiento motorizado de la contrapunta en X y Z permite adecuar su posición al montaje.
Combinar dentado con otros controles
Cuando el trabajo incluye engranajes y piezas de geometrías distintas, la configuración debe atender ambos tipos de inspección. LH Hybrid reúne el giro integrado para componentes de revolución y la medición por coordenadas de piezas prismáticas, cada una con su sujeción y programa.

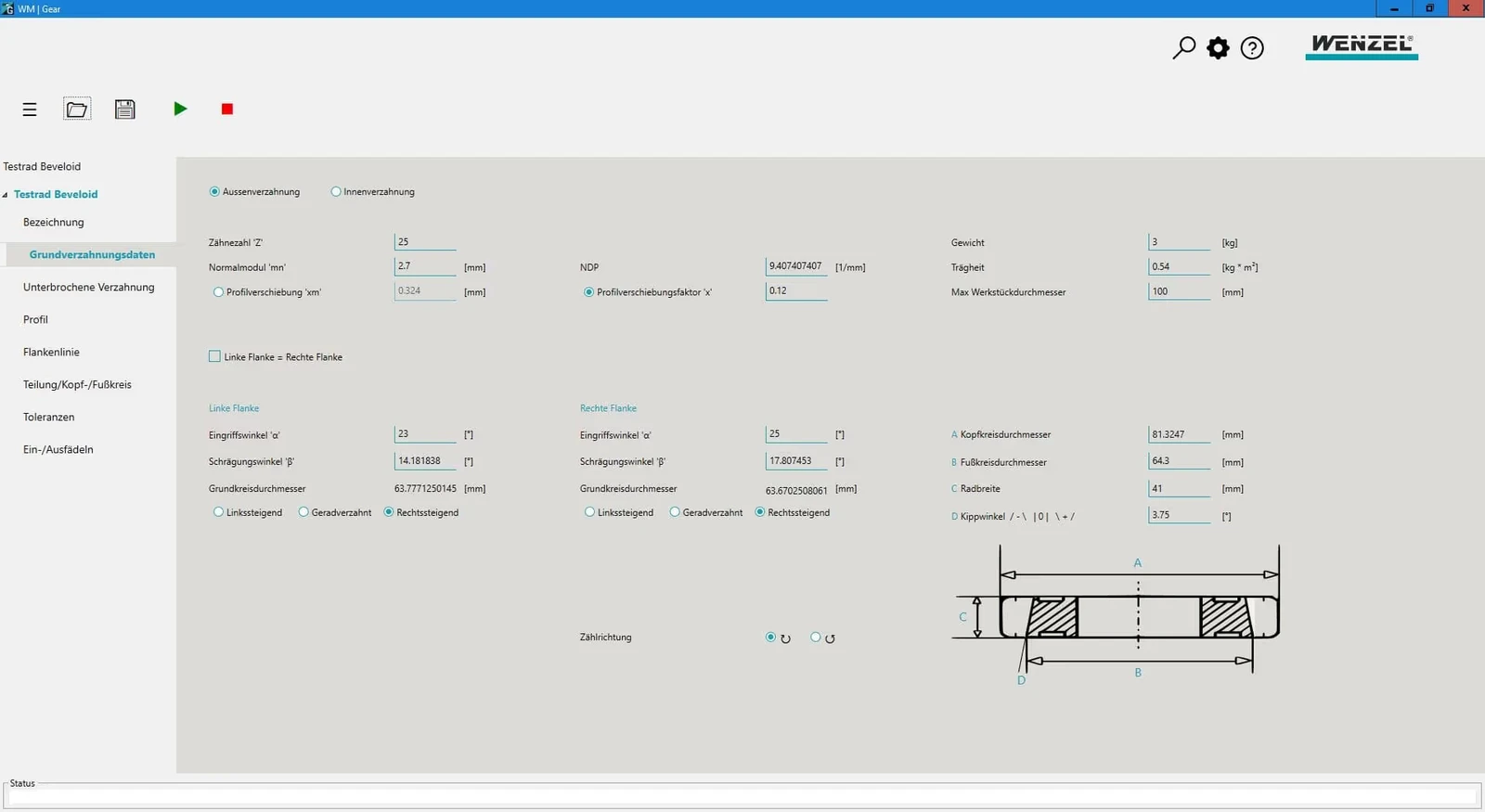

Preparar el control a partir del nominal
El dentado requiere definir qué características deben medirse y con qué datos compararlas. WM | Gear prepara el programa de inspección a partir de los datos nominales del engranaje, para organizar los recorridos y la evaluación de las características solicitadas.
CAPACIDADES
Cómo intervienen la mecánica, el sensor y el software
Las opciones de medición deben relacionarse con las superficies accesibles y con los datos que necesita obtener de la pieza.
Posición de la contrapunta en X y Z
El apoyo se desplaza de forma motorizada en dos ejes para situarlo sobre la pieza montada. Esa capacidad ayuda a preparar la sujeción entre la mesa rotativa y la contrapunta; la longitud y los extremos del componente son datos de elección relevantes.
Granito y guías con cojinetes de aire
La estructura utiliza granito y cojinetes de aire en los ejes lineales. Son la base mecánica del movimiento de la CMM; el puesto y las condiciones ambientales deben evaluarse junto con las tolerancias que necesita controlar.

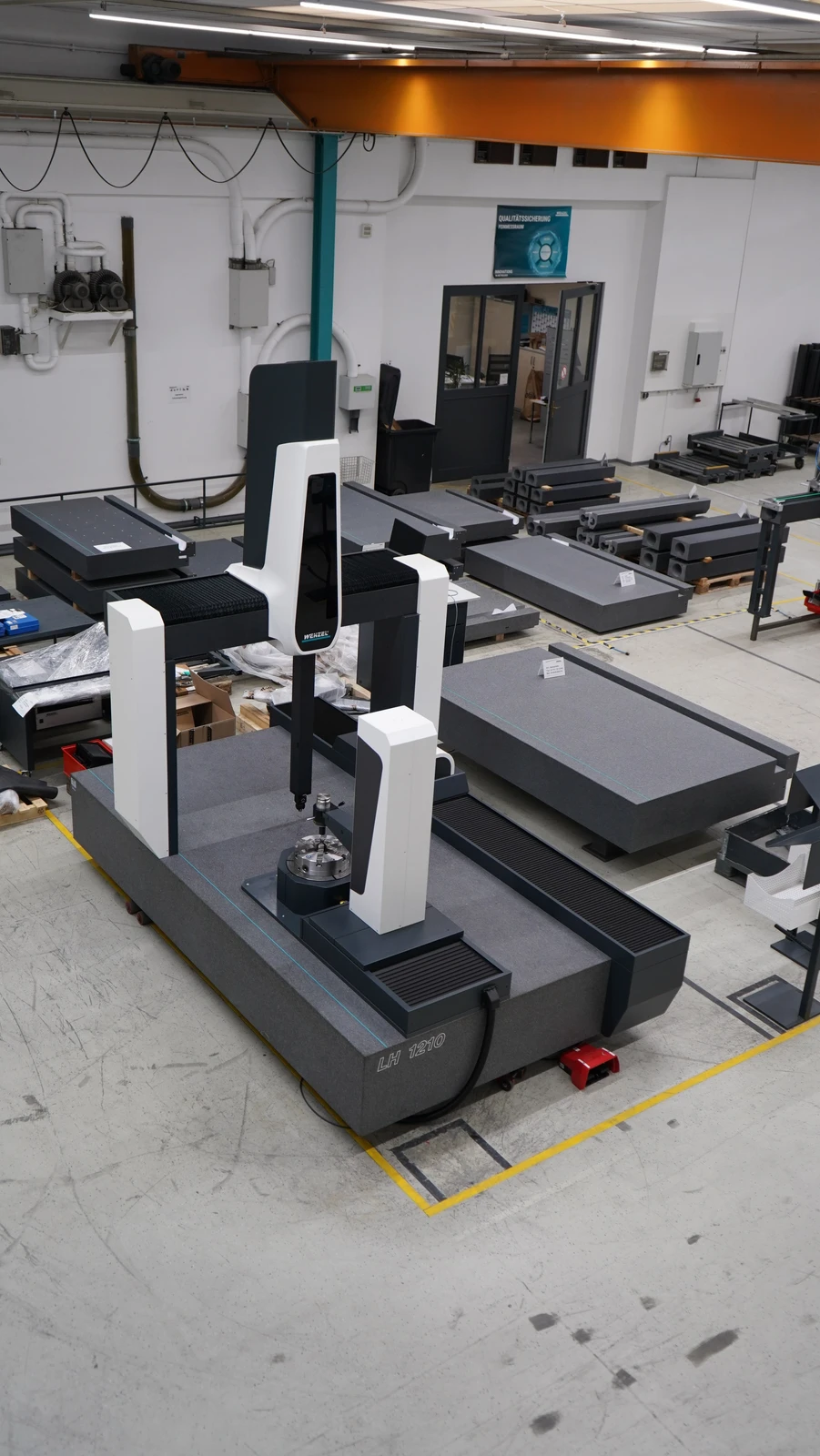

Sensor según la característica
WENZEL presenta sensores táctiles y ópticos para LH Hybrid, incluido el sistema Renishaw REVO. La geometría, el acceso a las superficies y el tipo de medición orientan la selección del sensor y los palpadores; esa configuración forma parte de la evaluación del equipo.
WM | Quartis y WM | Gear
WM | Quartis aborda las tareas de medición geométrica de la CMM y WM | Gear la preparación del control de dentado. Relacionar el plano, el nominal y las características solicitadas con el software permite preparar un método de inspección para cada trabajo.
APLICACIONES
Trabajos para una CMM con mesa y contrapunta
La configuración combina piezas de revolución y geometrías prismáticas; la sujeción y el programa se adaptan a cada componente.

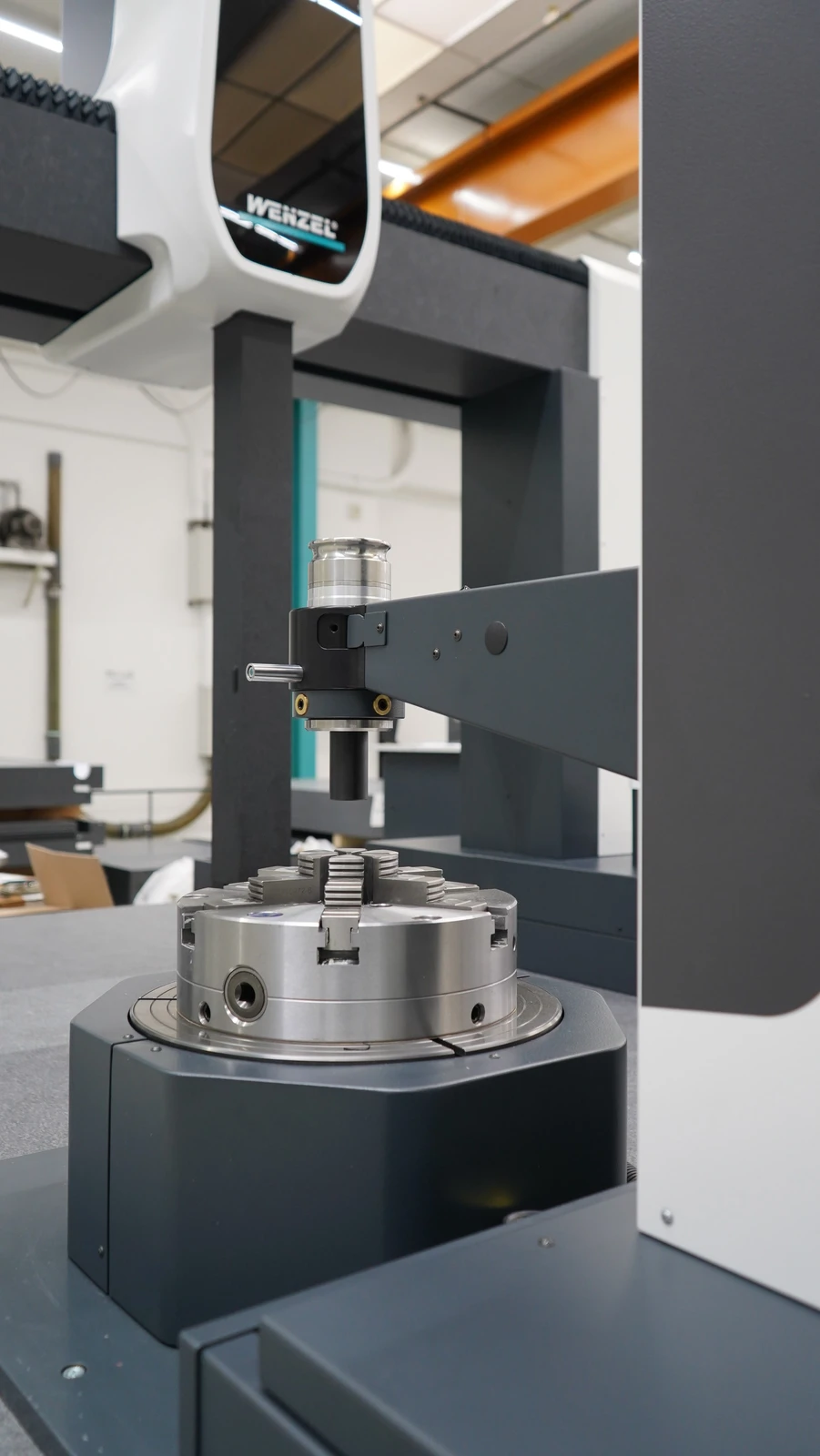

Engranajes, rodamientos y acoplamientos
Controle características de componentes de transmisión montados sobre la mesa rotativa. El dentado y las dimensiones geométricas requieren preparar los datos nominales, el sensor y la evaluación correspondiente al plano.

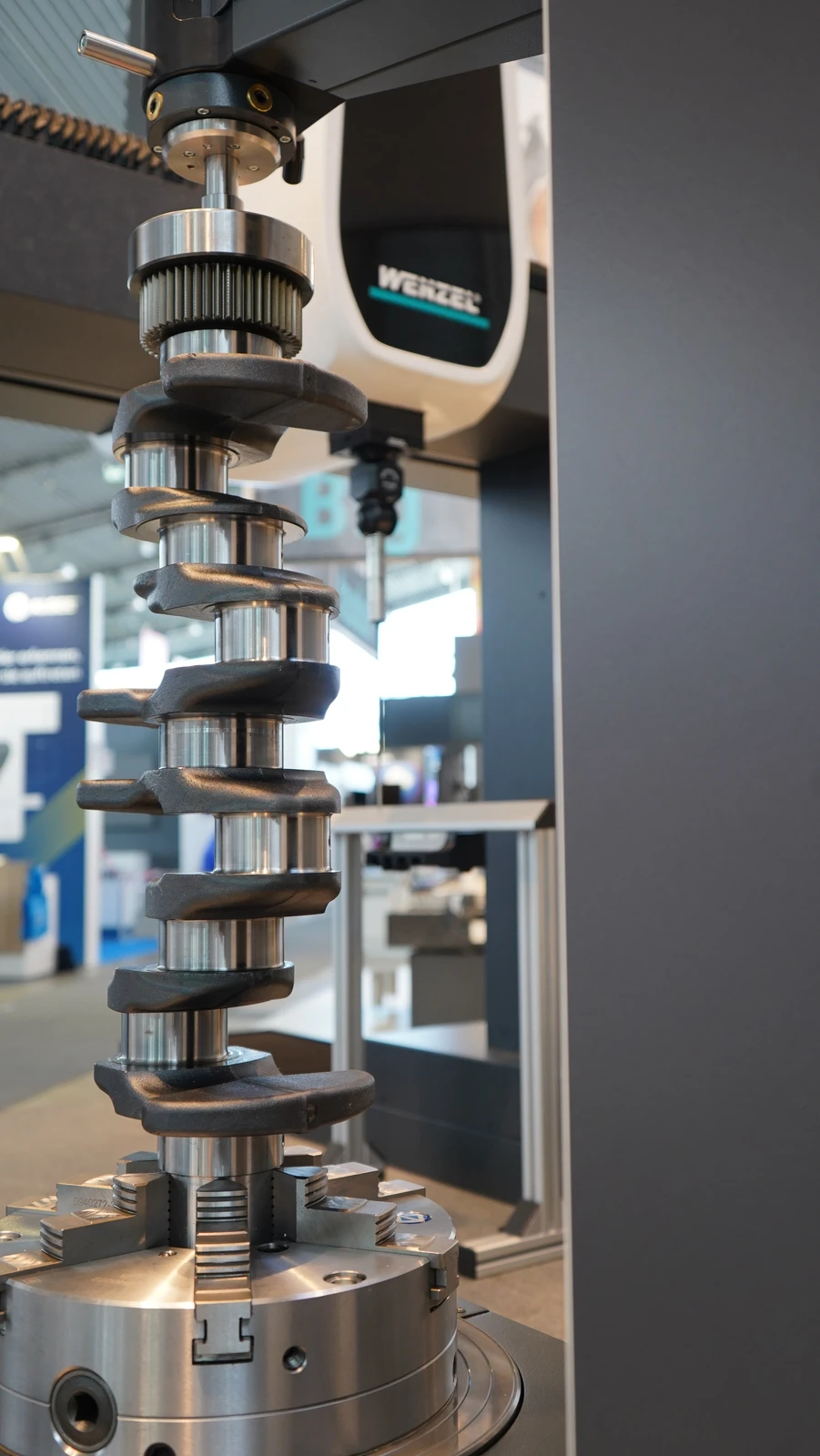

Ejes largos y rotores
Utilice la sujeción entre mesa y contrapunta para piezas alargadas de revolución. La longitud, los extremos disponibles para el apoyo y las zonas que debe alcanzar el palpador determinan la preparación del montaje.

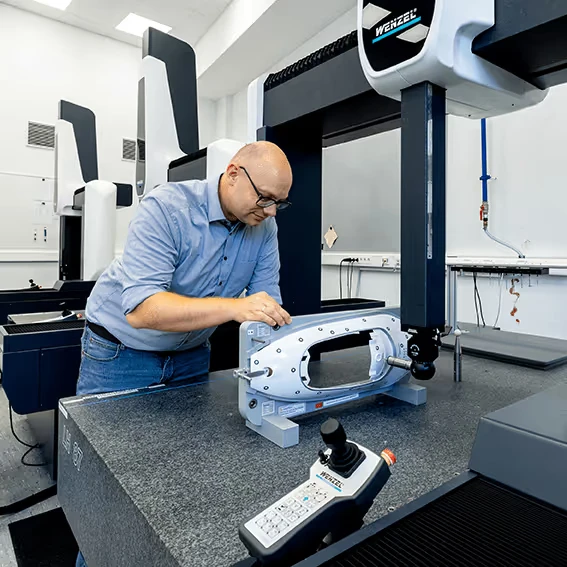

Carcasas y componentes prismáticos
Aplique las tareas generales de CMM a planos, diámetros y relaciones entre características de una pieza prismática. Es una opción para puestos que alternan estos controles con la inspección de engranajes o ejes.
CONFIGURACIÓN
Qué evaluar para configurar LH Hybrid
La dimensión exterior de la pieza es sólo una parte de la selección: incluya su sujeción, los apoyos y el acceso de medición.
Volumen y montaje de la pieza
Considere diámetro, longitud, masa, extremos de apoyo y espacio de la sujeción. Como ejemplo de configuración, WENZEL indica un rango de 1200 × 2500 × 1000 mm para LH Hybrid 1210; el volumen elegido debe contemplar el montaje y los recorridos del sensor.
Características y tolerancias
Defina el tipo de dentado, las dimensiones y las relaciones geométricas que debe evaluar. Las zonas accesibles, las tolerancias y los datos nominales disponibles orientan el sensor, los palpadores y la preparación del software.
Frecuencia y variedad del control
LH Hybrid se orienta al control frecuente de dentado junto con otras tareas de CMM. Si la inspección se concentra en engranajes, compare también un equipo especializado; si el dentado es ocasional, evalúe la alternativa LH con mesa rotativa.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar LH Hybrid, MultiCAM relaciona sus piezas, el montaje y las tolerancias con el método de inspección. La ayuda abarca la elección de la configuración, la preparación del puesto y las rutinas de trabajo del equipo.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Programación y capacitación
La programación de CMM y la capacitación personalizada ayudan a preparar rutinas para sus piezas y a interpretar los resultados de inspección.
Soporte y mantenimiento
El soporte técnico, el mantenimiento preventivo y la reparación de CMM acompañan el uso del sistema y las necesidades de atención del equipo.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas para evaluar LH Hybrid
Dudas sobre sujeción, alcance, software y datos de selección.
¿Qué diferencia hay entre LH Hybrid y LH con mesa rotativa?
LH Hybrid combina la mesa rotativa con una contrapunta para sujetar piezas largas entre dos apoyos. El catálogo de WENZEL la orienta al control frecuente de dentado junto con otros trabajos de medición por coordenadas. LH con mesa rotativa se presenta para tareas variadas de CMM con control ocasional de engranajes. La variedad y frecuencia del trabajo ayudan a elegir.
¿Para qué sirve la contrapunta motorizada?
Permite situar el segundo apoyo mediante movimientos en los ejes X y Z. Junto con la mesa rotativa, sujeta componentes largos durante la medición. Para evaluar ese montaje, se necesita conocer la longitud de la pieza, sus extremos de apoyo y las zonas que debe alcanzar el sensor.
¿También permite medir piezas prismáticas?
Sí. LH Hybrid conserva las tareas generales de una CMM para componentes prismáticos, además de la medición de piezas de revolución. Cada componente requiere su propia sujeción, referencias y programa. El espacio del montaje y el acceso a las características deben contemplarse al elegir el volumen de medición.
¿Qué software se utiliza para el control de dentado y de otras geometrías?
WENZEL relaciona LH Hybrid con WM | Quartis para medición geométrica y WM | Gear para preparar el control de dentado. El plano y los datos nominales del engranaje orientan qué características deben medirse y cómo se evaluarán. La selección del software acompaña al sensor y al método de inspección.
¿Qué datos necesita MultiCAM para evaluar la configuración?
Envíe el plano o la pieza, las dimensiones y masa, las tolerancias y las referencias del control. Para componentes largos, incluya los extremos disponibles para el apoyo; para engranajes, el tipo de dentado y el nominal. Indique también la variedad y frecuencia de los trabajos y las condiciones del puesto.
¿Necesita controlar dentado y otras geometrías en piezas largas?
Comparta el plano, las dimensiones, la masa y las tolerancias de sus piezas. Revisaremos el montaje, la frecuencia del trabajo y los datos nominales para orientar la elección de LH Hybrid y la preparación de la inspección.
