ABERLINK · ACCESORIOS DE METROLOGÍA
Fulcrum Fixture Kit

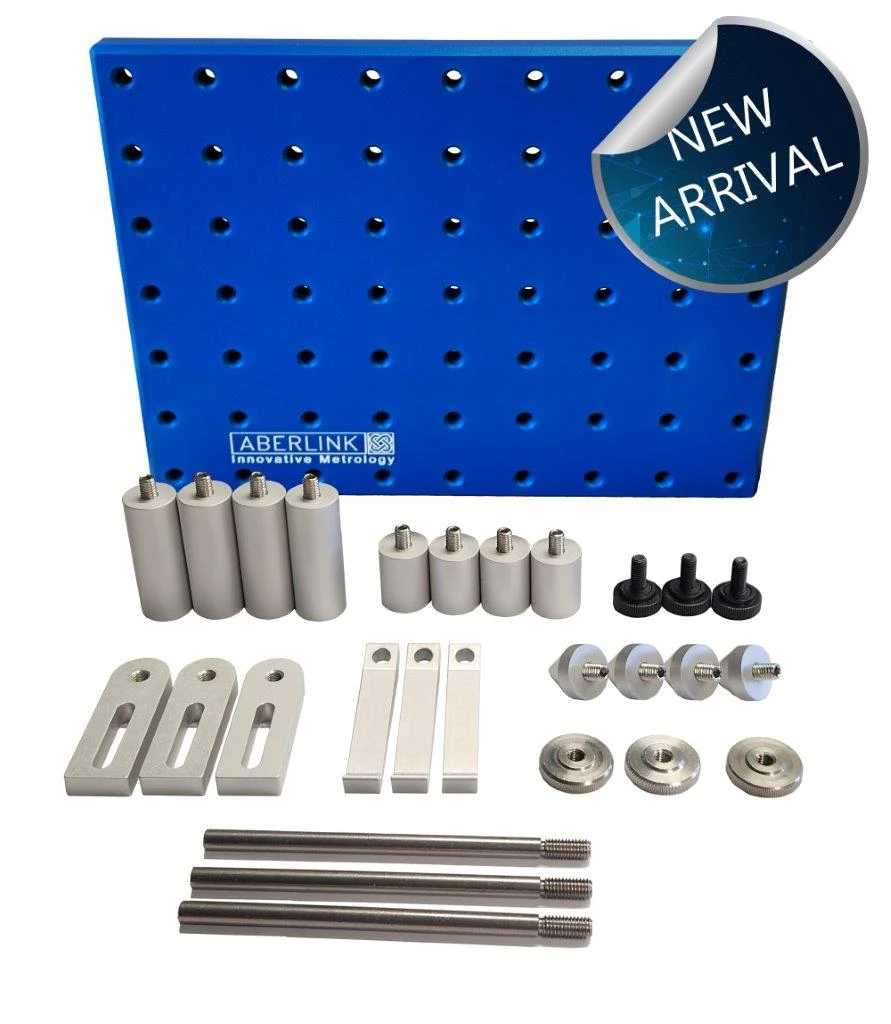

Fulcrum Fixture Kit de Aberlink permite distribuir apoyos, localizadores y sujeciones ajustables para preparar la pieza en la CMM Fulcrum.
- Ajuste en múltiples direcciones
- Kit de 25 piezas
- Componentes reutilizables
Fulcrum Fixture KitAccesorios
Fijación reconfigurable
Reutilice apoyos, localizadores y sujeciones para adaptar el montaje a la geometría de cada pieza.
Posicionamiento estable
Mantiene la pieza en una posición definida durante la medición.
Montaje repetible
Facilita repetir la preparación entre piezas o ciclos de inspección.
Acceso a características
Permite orientar el montaje para dejar libres las zonas que deben medirse.
DESCRIPCIÓN
Qué es Fulcrum Fixture Kit
El kit permite reutilizar sus elementos para preparar montajes de piezas prismáticas o de forma libre. Antes de montarlo, relacione los puntos de apoyo con las referencias de inspección y con el recorrido necesario del palpador.
La fijación mantiene la pieza en una posición de trabajo accesible para la medición. Los elementos de apoyo y sujeción se distribuyen según la forma del componente y las características que deben inspeccionarse.
PROBLEMAS QUE RESUELVE
Qué permite resolver Fulcrum Fixture Kit
La preparación relaciona tres decisiones: dónde apoyar la pieza, cómo sujetarla y por dónde acceder con el palpador. El kit permite distribuir los elementos para resolverlas en un mismo montaje.
Pieza sin apoyo adecuado
Los elementos de fijación permiten preparar un apoyo acorde a la geometría del componente.
Zonas de medición obstruidas
La distribución de los apoyos debe dejar acceso a las características que necesita comprobar el sensor.
Montajes que deben repetirse
Una disposición definida de los elementos de fijación facilita reproducir la preparación de piezas equivalentes.
CAPACIDADES
Capacidades de Fulcrum Fixture Kit
Combinar elementos de fijación
Combine apoyos para sostener la pieza, localizadores para definir su posición y sujeciones para mantenerla durante la medición. La disposición se elige a partir de las superficies disponibles del componente.
Apoyos y sujeciones ajustables
El ajuste en múltiples direcciones permite llevar cada elemento hasta la superficie de apoyo o sujeción elegida. Así puede preparar la posición del componente según su geometría y dejar libres las zonas que necesita inspeccionar.
Conjunto de 25 piezas

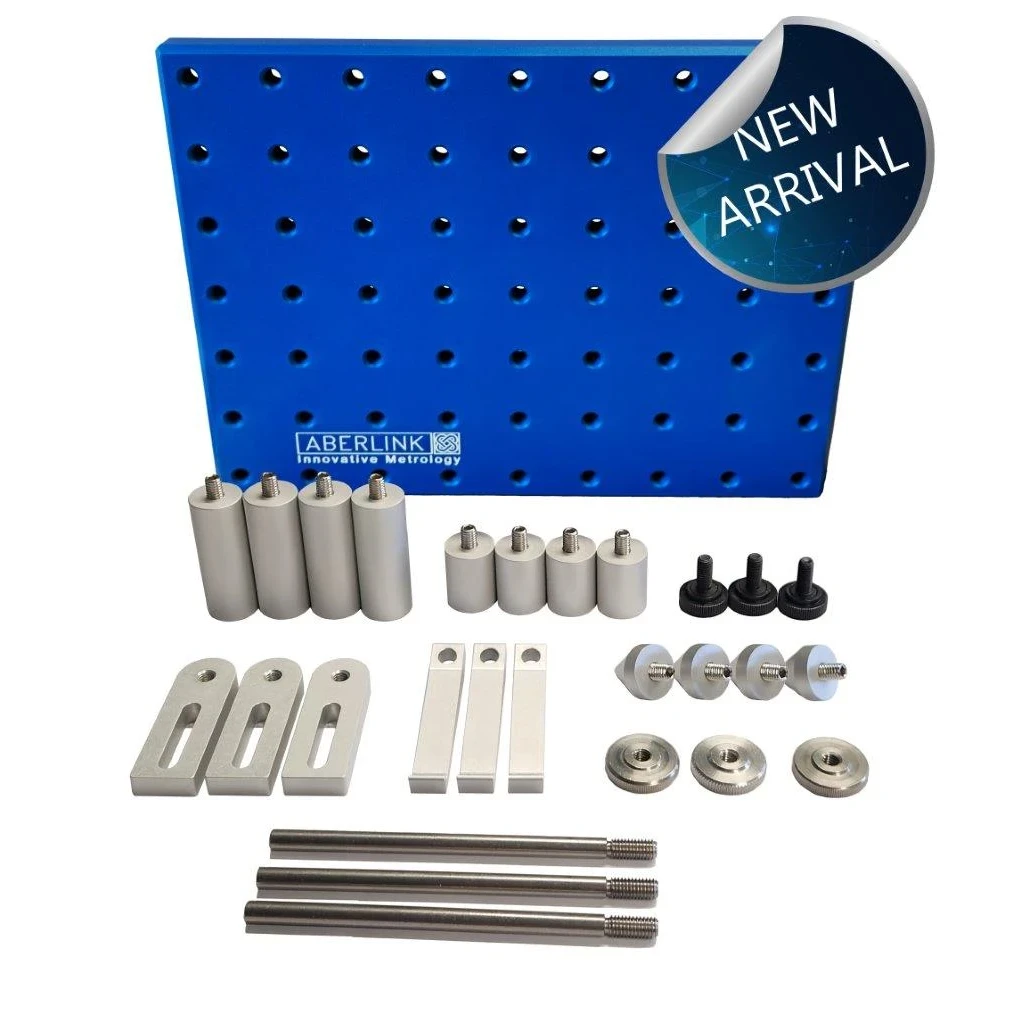

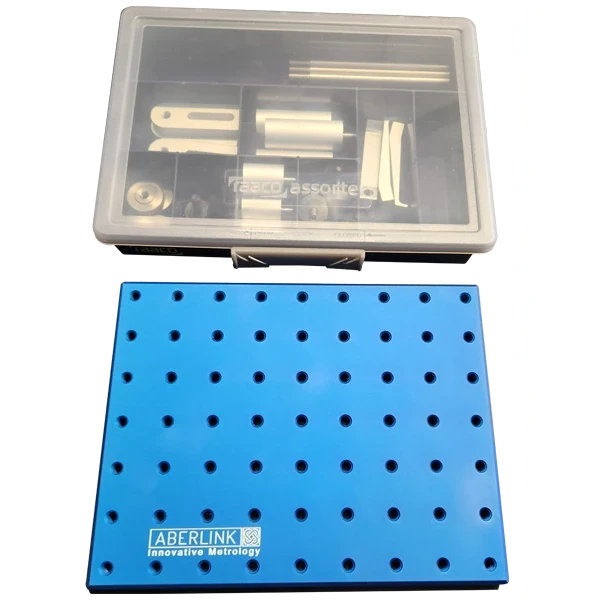

El kit incluye 25 piezas de aluminio anodizado y acero inoxidable, suministradas en un estuche compartimentado. Permite reunir y organizar los elementos utilizados en cada montaje.
Reconfigurar el montaje
Reorganice los mismos componentes al cambiar de geometría. La reutilización permite preparar otra disposición de apoyos y sujeciones con el kit, en lugar de limitarlo a un único montaje.
APLICACIONES
Piezas que se pueden preparar con Fulcrum Fixture Kit
Prepare piezas prismáticas, de forma libre o torneadas distribuyendo los apoyos según su geometría. Mantenga acceso a las características que deben medirse con el palpador.
Piezas prismáticas
Distribuya apoyos y localizadores alrededor de las superficies del componente, dejando accesibles las caras y características que debe comprobar el palpador.
Piezas de forma libre
El ajuste en múltiples direcciones permite relacionar los puntos de apoyo y sujeción con una geometría no prismática. Defina la posición de la pieza junto con el acceso de medición.

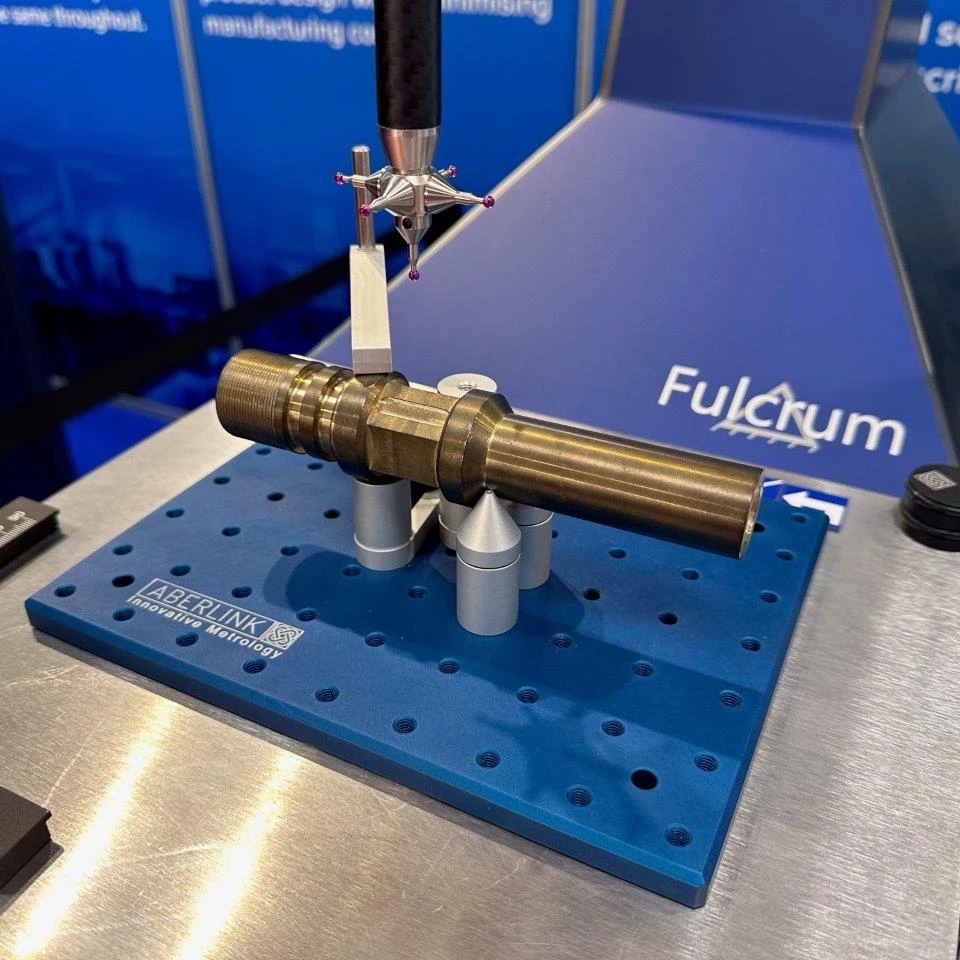

Piezas torneadas
Para una pieza torneada, los apoyos y una sujeción superior permiten preparar el montaje dejando acceso al palpador. La distribución debe considerar las características que se medirán.
CONFIGURACIÓN
Configuración y condiciones de uso
Pieza
Revisar forma, tamaño, peso y superficies que admiten apoyo o sujeción.
Equipo de medición
Comprobar la instalación del sistema de fijación en la mesa o soporte compatible.
Accesibilidad
Definir la posición de la pieza y los espacios necesarios para el recorrido del sensor.
ACOMPAÑAMIENTO
Implementación y soporte
Un montaje de medición debe sostener la pieza y permitir medir sus características. MultiCAM acompaña la evaluación y el uso del sistema de fijación.
Evaluación de la aplicación
Relevamos la pieza, los puntos que deben medirse y la mesa de la CMM para evaluar los apoyos y la sujeción que necesita el montaje.
Preparación del montaje
La consultoría e integración de MultiCAM ayudan a definir la disposición de la pieza y el acceso del sensor, relacionando la fijación con el proceso de inspección.
Capacitación personalizada
La capacitación personalizada ayuda al equipo a aplicar el montaje a sus piezas y a relacionar los apoyos con las referencias y los recorridos de medición.
Soporte de la aplicación
El soporte técnico acompaña las consultas sobre el uso del sistema de fijación y su integración en la tarea de medición.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas para elegir Fulcrum Fixture Kit
¿Para qué equipo se utiliza Fulcrum Fixture Kit?
El kit está diseñado para preparar piezas en la CMM Fulcrum. En el montaje, relacione los apoyos y las sujeciones con la geometría del componente y deje libre el recorrido del palpador.
¿Qué incluye el kit?
Incluye 25 piezas de aluminio anodizado y acero inoxidable en un estuche compartimentado. Los apoyos, localizadores y sujeciones permiten distribuir los elementos según la forma del componente.
¿Qué piezas se pueden preparar?
Permite preparar piezas prismáticas y de forma libre. Para una pieza torneada, se pueden combinar apoyos inferiores y sujeción superior. La distribución se elige según la geometría, las superficies de apoyo y el acceso a las características que deben medirse.
¿Qué conviene revisar antes de configurar el montaje?
Identifique las superficies que admiten apoyo y sujeción y las zonas que necesita inspeccionar. Los elementos se ajustan en múltiples direcciones y pueden reutilizarse en otra disposición; verifique el acceso del palpador después de preparar la pieza.
Consulte por Fulcrum Fixture Kit
Revise con MultiCAM la geometría de la pieza, sus superficies de apoyo y las características que necesita medir para definir la disposición del kit y el acceso del palpador.
