SHINING 3D · ESCANEO 3D

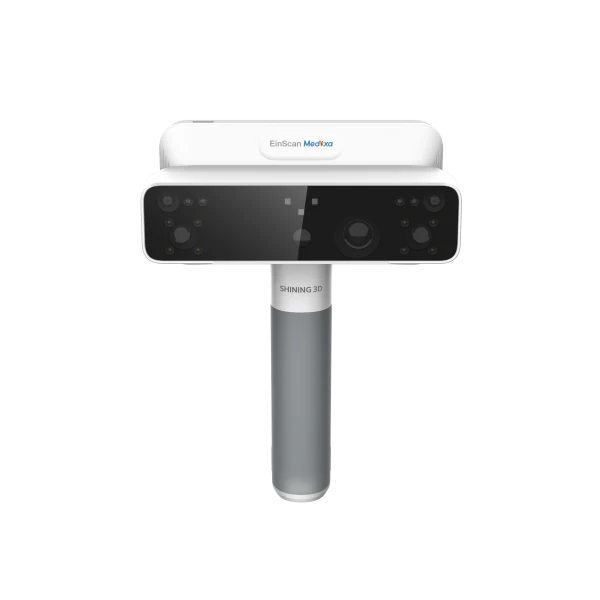

SHINING 3D EinScan Medixa
Obtenga un modelo corporal para continuar el diseño de ortesis y prótesis. EinScan Medixa captura, procesa y exporta la geometría desde el propio dispositivo, sin computadora durante el escaneo.
- Captura sin contacto
- Operación inalámbrica
- Ortesis y prótesis
Captura sin contacto
Luz blanca e infrarrojo VCSEL para registrar la forma corporal.
Trabajo autónomo
Escaneo, procesamiento y exportación en el propio equipo.
Flujo para ortesis y prótesis
Ajustes de captura por región corporal y tipo de aplicación.
Textura de 5 MP
Geometría y referencias de color en el modelo digital.
DESCRIPCIÓN
EinScan Medixa: captura corporal para ortesis y prótesis
EinScan Medixa integra escaneo corporal, procesamiento y exportación de datos en un dispositivo de mano con pantalla. Su flujo está diseñado para ortesis y prótesis: permite seleccionar una región corporal, capturar su forma y generar un modelo digital sin una computadora externa durante el escaneo.
Utiliza luz blanca e infrarrojo VCSEL para adquirir geometría sin contacto físico. Los ajustes predefinidos abarcan rostro, cráneo, torso, extremidades, pies, encajes, asientos y cajas de espuma. La cámara de textura de 5 MP registra también las referencias dibujadas sobre la superficie. Los archivos STL, OBJ y PLY permiten continuar con el diseño en herramientas CAD/CAM y software para ortesis y prótesis.
PROBLEMAS QUE RESUELVE
Digitalizar la forma corporal para el diseño personalizado
La región corporal y el dispositivo a diseñar requieren distintos datos de captura. Medixa reúne ajustes específicos, compensación de pequeños movimientos y registro de textura para construir una base digital de trabajo.

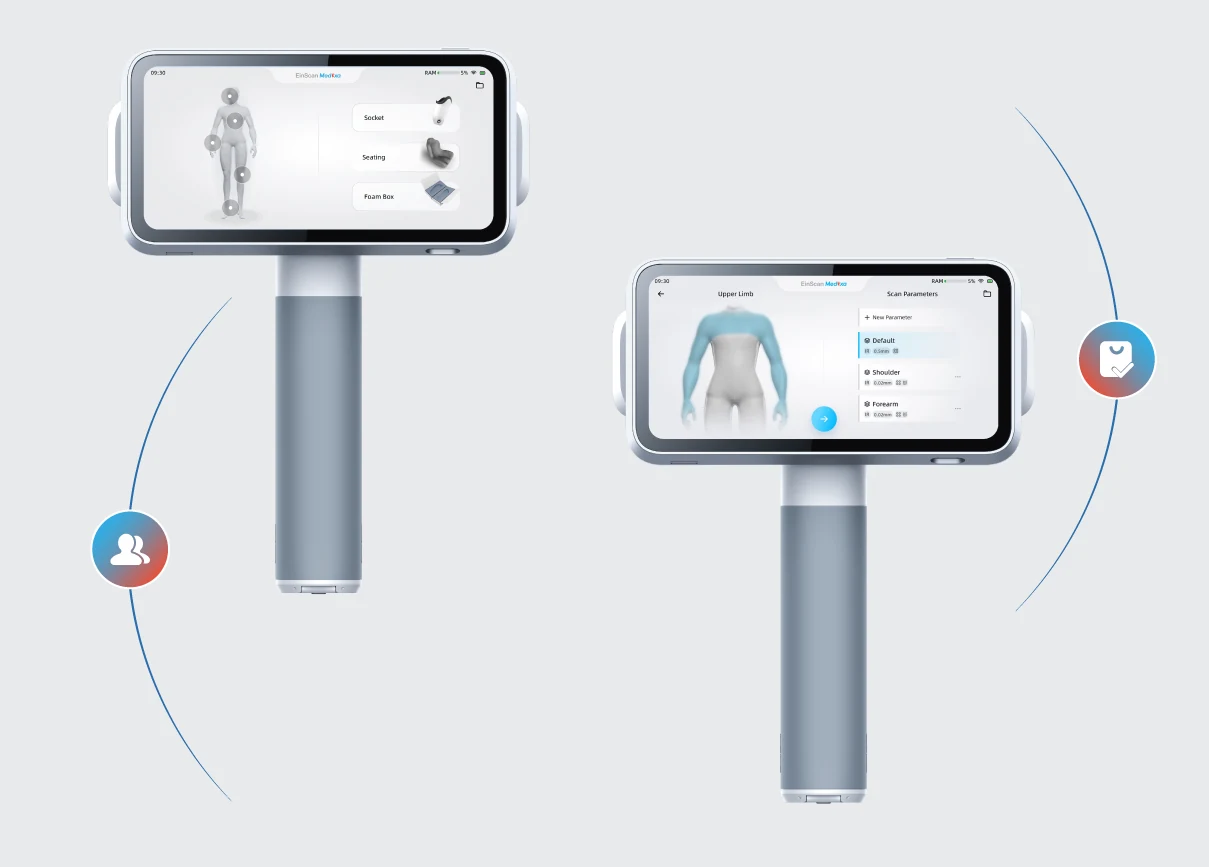

Captura por región corporal
Los ajustes predefinidos adaptan los parámetros a cráneo, torso, extremidades y pies, además de encajes, asientos y cajas de espuma. También permiten personalizar la captura según el proyecto.

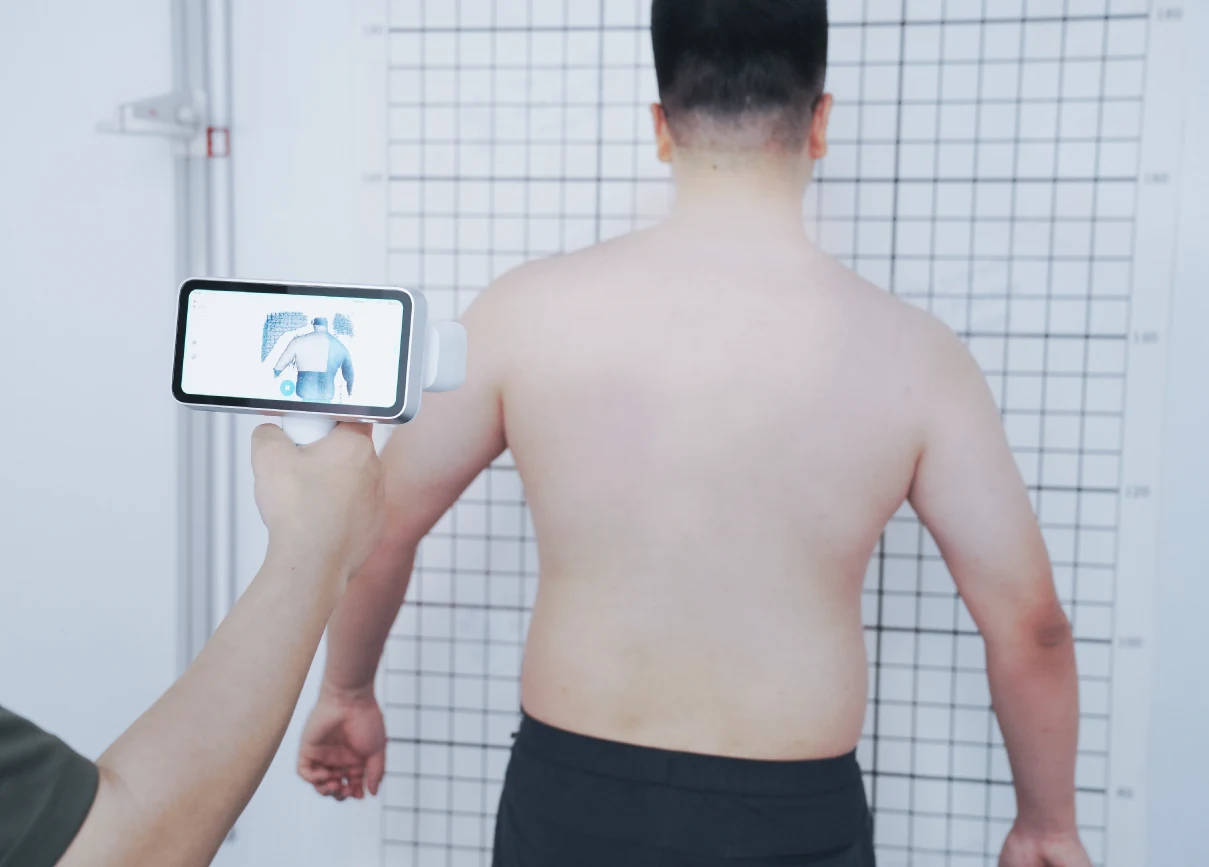

Pequeños movimientos
Los algoritmos de compensación ayudan a mantener la captura ante movimientos leves, como los asociados a la respiración. Esta función resulta pertinente al registrar torsos y formas craneales.
Referencias sobre la superficie
La cámara de 5 MP registra textura junto con geometría. Las referencias dibujadas por el profesional pueden conservarse en el modelo para orientar el trabajo de diseño posterior.
CAPACIDADES
Funciones de EinScan Medixa para el flujo digital
Procesamiento integrado
El mismo equipo reúne adquisición, procesamiento y exportación. La pantalla permite seguir la captura y trabajar con el modelo sin conectar una computadora durante el escaneo.
Dos fuentes de luz
Combina luz blanca e infrarrojo VCSEL. El campo máximo es de 475 × 360 mm con luz blanca y de 1090 × 1260 mm con infrarrojo, para distintas áreas de cobertura.
Distancia entre puntos
La distancia entre puntos de 0,2 a 3 mm permite adaptar la densidad de los datos a la geometría y al proyecto. Es un parámetro de captura distinto de la precisión dimensional.
Alineación del escaneo
Dispone de alineación por características, textura, combinación híbrida, marcadores y marcadores globales. El método se elige según las referencias disponibles en la superficie.
Modelos y textura
La cámara de 5 MP aporta información de color al modelo corporal. La exportación en STL, OBJ y PLY permite continuar con geometría y, según el formato, con textura en el software de diseño.
Integración del flujo
Admite integración con plataformas de diseño y sistemas de pedidos mediante herramientas de desarrollo. Permite conectar los datos de captura con flujos específicos de ortesis y prótesis.
APLICACIONES
Aplicaciones de EinScan Medixa en ortesis y prótesis
Los modelos digitales sirven como entrada para el diseño de dispositivos personalizados. La captura se adapta a la región corporal y conserva geometría y referencias útiles para el profesional responsable del diseño.
Ortesis craneales
Registra la forma del cráneo para continuar el diseño de ortesis craneales. El ajuste específico y la compensación de pequeños movimientos acompañan la adquisición de esa geometría.
Encajes protésicos
Captura geometría para el diseño de encajes protésicos y dispone de ajustes para extremidades y encajes. Los archivos digitales pueden continuar en herramientas de diseño para prótesis.
Corsés y ortesis de torso
Digitaliza el torso como base para diseñar corsés y ortesis. La compensación de movimientos leves ayuda a registrar la superficie durante la respiración del paciente.

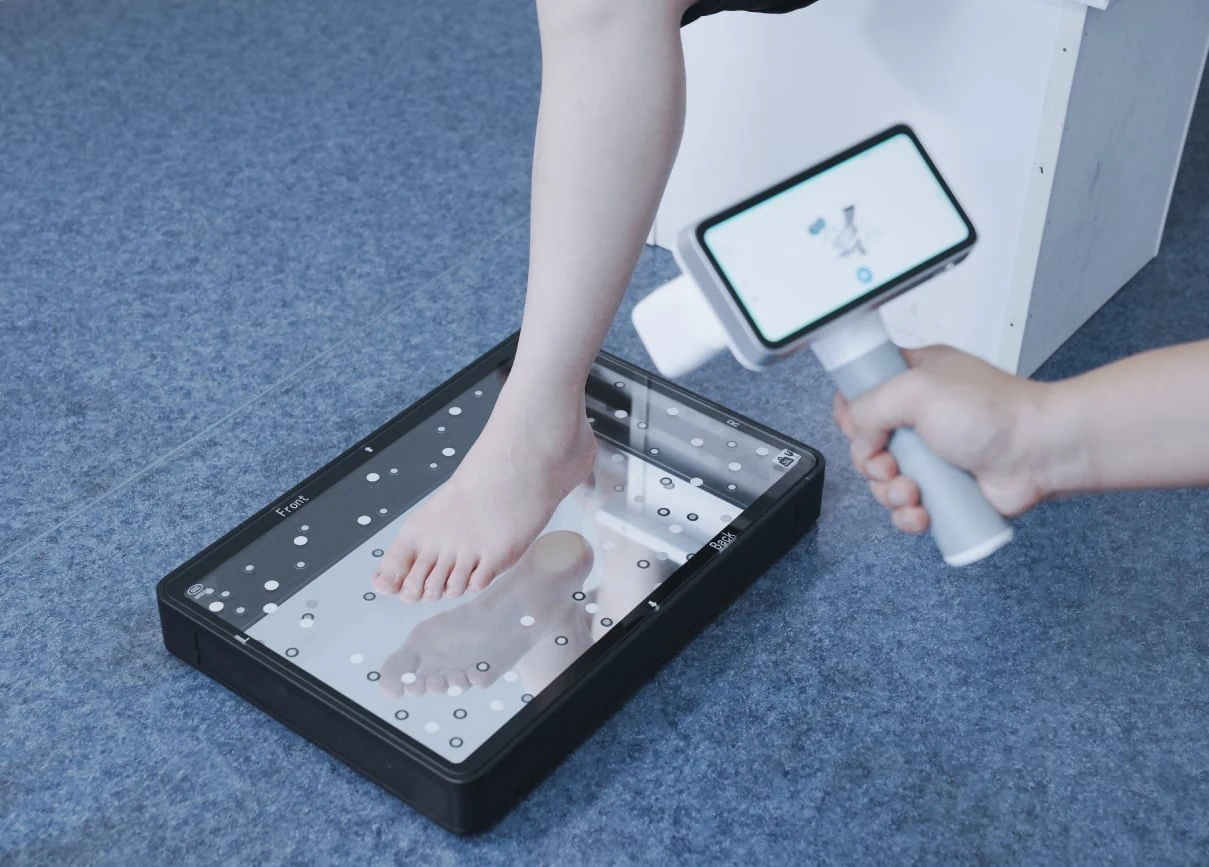

Ortesis de pie y plantillas
Recoge geometría del pie para el diseño de plantillas y ortesis. Puede utilizar FootStation 2 como accesorio de captura; también dispone de ajustes para pies y cajas de espuma.
CONFIGURACIÓN
Opciones para adaptar la captura al proyecto
Ajustes corporales
Incluye ajustes para rostro, cráneo, torso, miembros superiores e inferiores y pies. Los parámetros pueden personalizarse para la región y el nivel de detalle requerido.
Captura de objetos del flujo
Los ajustes para encajes, asientos y cajas de espuma permiten digitalizar elementos utilizados en el desarrollo de ortesis y prótesis, además de la superficie corporal.
FootStation 2
Accesorio compatible para escaneo de pies y su apoyo durante la captura. Se selecciona junto con el flujo de datos necesario para plantillas, ortesis de pie o calzado personalizado.
ACOMPAÑAMIENTO
Implementación y soporte
Lo acompañamos desde la elección de EinScan Medixa hasta su uso cotidiano, con asesoramiento, capacitación y soporte para el trabajo de su equipo.
Asesoramiento para decidir
Analizamos su aplicación y el tipo de datos que necesita para orientar la elección de EinScan Medixa y su configuración. La consulta parte del trabajo que su equipo necesita resolver.
Capacitación personalizada
Formación presencial o remota, adaptada a su equipo, para aplicar la captura y las herramientas de EinScan Medixa en su actividad. La capacitación conecta el equipo con su flujo de trabajo.
Soporte técnico cercano
Un canal de consulta con MultiCAM por correo, teléfono o WhatsApp para abordar dudas técnicas durante el uso del equipo y del software de captura.
Experiencia desde 1995
Integramos software, equipos y conocimiento técnico para aplicaciones de diseño, manufactura e inspección. Esa experiencia conecta la elección del escáner con el uso de los datos 3D.
PREGUNTAS FRECUENTES
Preguntas sobre EinScan Medixa
¿Necesita una computadora para escanear?
Medixa integra captura, procesamiento y exportación en el propio dispositivo. La pantalla permite revisar el avance del escaneo; los datos pueden trasladarse después al software de diseño del flujo de ortesis y prótesis.
¿Qué partes del cuerpo y objetos puede capturar?
Tiene ajustes para rostro, cráneo, torso, extremidades y pies, y también para encajes, asientos y cajas de espuma. Los parámetros se pueden personalizar según la aplicación.
¿Cómo registra el color y los pequeños movimientos?
La cámara de 5 MP captura textura y referencias dibujadas sobre la superficie. Los algoritmos de compensación actúan ante pequeños movimientos durante el escaneo, por ejemplo los asociados a la respiración al capturar el torso.
¿Cómo continúan los datos en diseño de ortesis y prótesis?
Puede exportar STL, OBJ y PLY para herramientas CAD/CAM y software de diseño de ortesis y prótesis. También admite integración con plataformas específicas. MultiCAM puede ayudar a revisar el flujo de captura y la compatibilidad de los datos con su software.
Conversemos sobre su aplicación para EinScan Medixa
Indique la región corporal o el elemento que necesita digitalizar, el tipo de dispositivo que diseñará y el software de destino. MultiCAM puede ayudarle a evaluar la captura y la compatibilidad de los datos con ese flujo.
