SHINING 3D · METROLOGÍA PORTÁTIL
FREESCAN OMNI SERIES PARA INSPECCIÓN 3D
FreeScan Omni Series escanea piezas industriales de forma autónoma e inalámbrica. Omni incluye inspección e informes en el equipo; Omni Lite puede incorporar esos módulos.
- Escaneo autónomo e inalámbrico
- Modos láser azul e infrarrojo
- Inspección en el equipo con Omni
FREESCAN OMNI SERIES PARA INSPECCIÓN 3DEscáner 3D de metrología
Trabajo autónomo
Pantalla y procesamiento integrados para capturar y revisar datos sin una computadora durante el escaneo.
Precisión declarada de 0,02 mm
La serie FreeScan Omni ofrece una exactitud de 0,02 mm para captura e inspección dimensional.
Captura multimodal
Modos de 93 líneas, 25 líneas, una línea e infrarrojo para combinar cobertura, detalle y acceso.

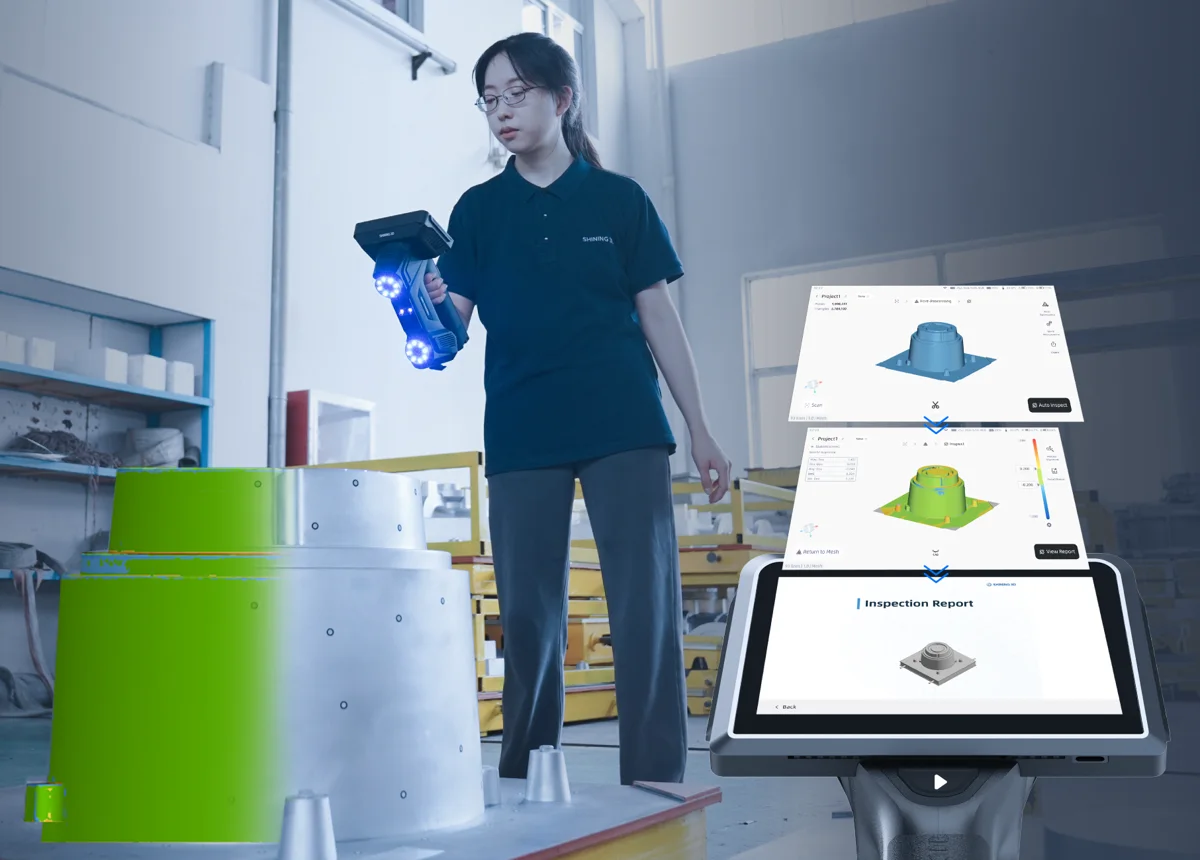

Inspección en el escáner
La configuración Omni integra comparación, análisis y exportación de informes en el dispositivo.
DESCRIPCIÓN
Escaneo e inspección 3D en el mismo equipo

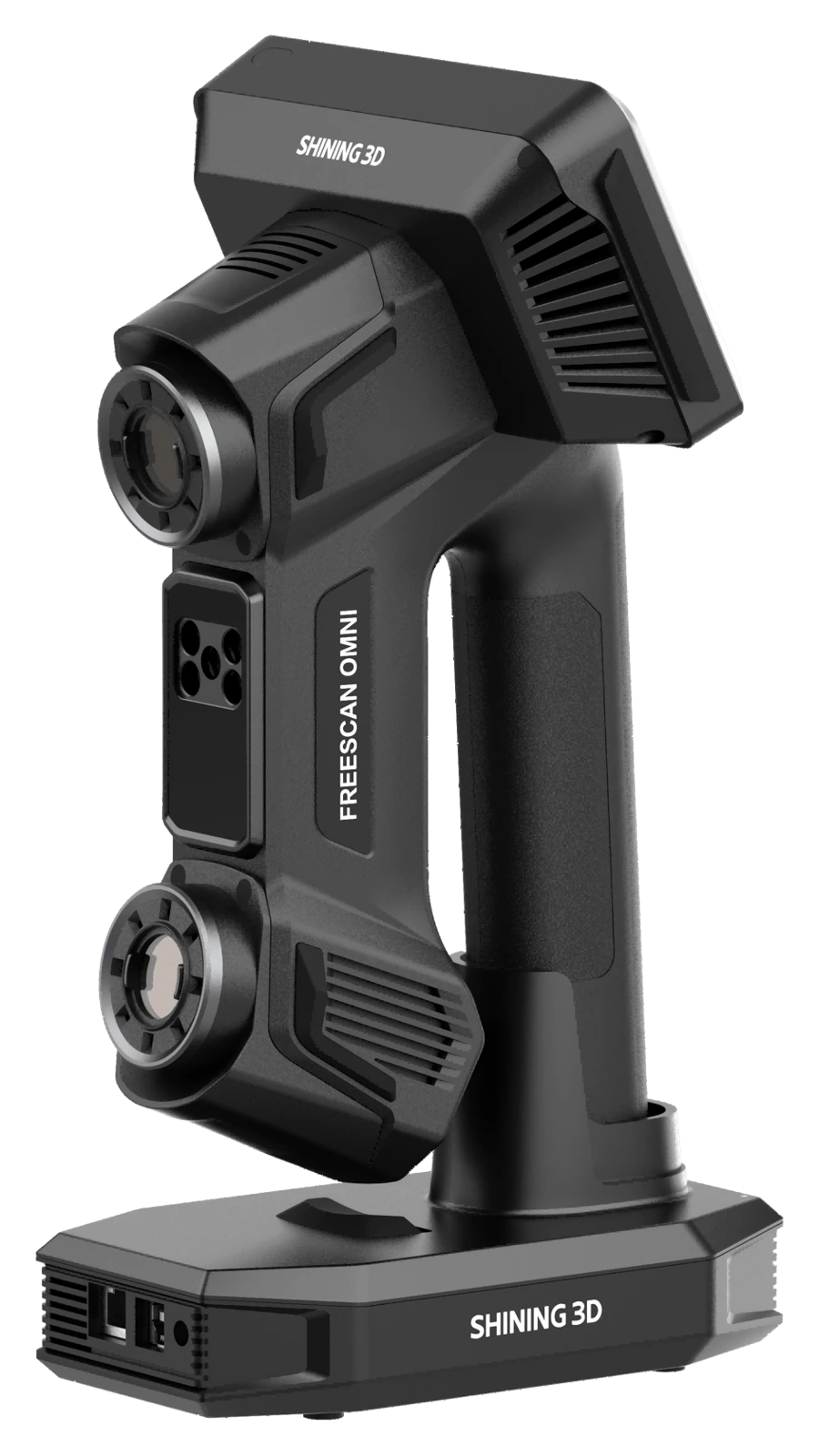

FreeScan Omni Series combina captura 3D de grado metrológico con pantalla, procesamiento y alimentación integrados. El operador puede desplazarse alrededor de una pieza sin depender de un ordenador durante la toma de datos. La serie permite trabajar de forma inalámbrica o por cable.
La familia ofrece captura de alta velocidad con 93 líneas láser, detalle con 25 líneas, una línea para zonas profundas y un modo infrarrojo para captura rápida. La exactitud es de 0,02 mm y la precisión volumétrica de 0,02 mm + 0,03 mm/m, bajo las condiciones de aceptación del equipo.
En FreeScan Omni, la inspección en el equipo permite pasar de la malla al análisis y al informe sin cambiar de dispositivo. FreeScan Omni Lite comparte la base de captura; los módulos de inspección, fotogrametría y reconocimiento de características pueden ampliarse según el flujo de trabajo.
PROBLEMAS QUE RESUELVE
Digitalizar e inspeccionar sin trasladar la pieza
Las piezas grandes y los trabajos en planta requieren movilidad, varios modos de captura y una salida útil para el control dimensional. La serie concentra esas tareas cerca del objeto.

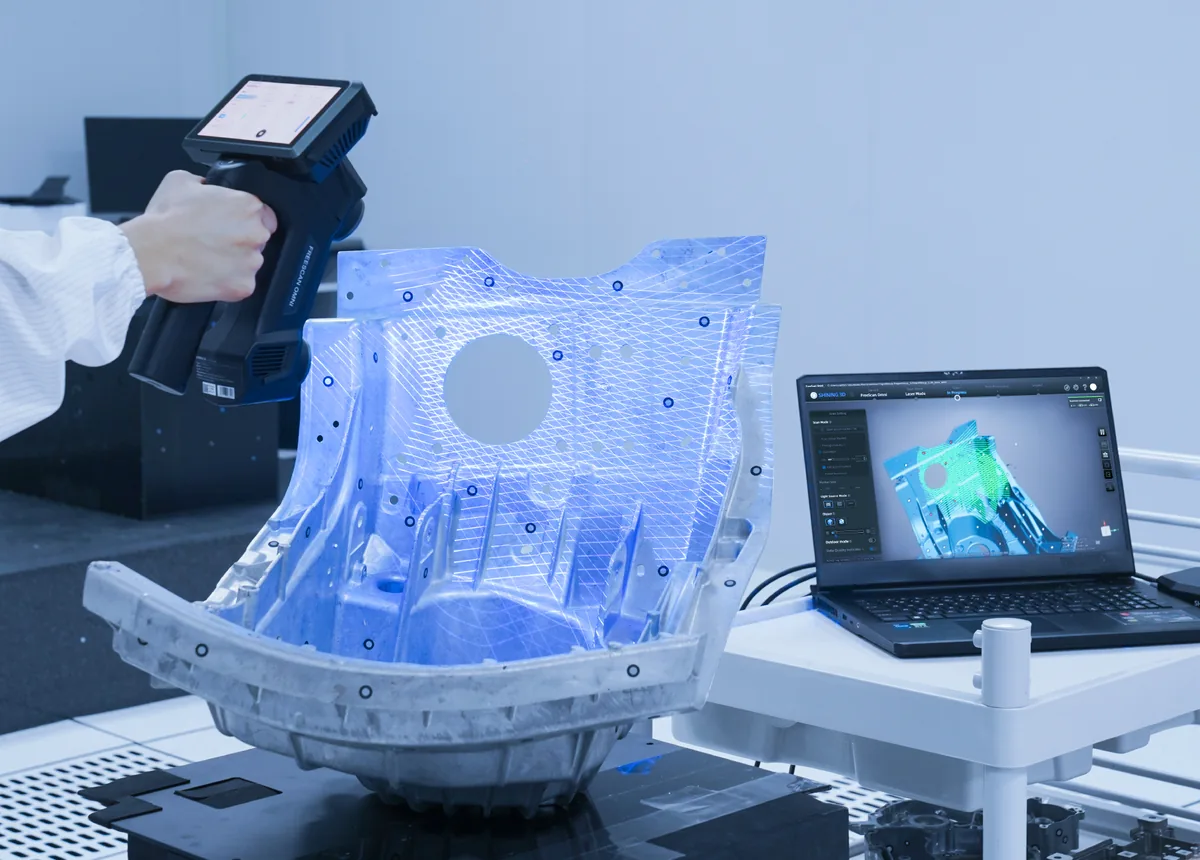

Medición junto a la pieza
La operación inalámbrica y el procesamiento integrado facilitan capturar geometrías que no es práctico llevar a un puesto fijo.
Continuidad del flujo de inspección
FreeScan Omni permite escanear, analizar y generar un informe directamente en el equipo.
Control en estructuras grandes
La fotogrametría compatible con la serie ayuda a verificar referencias durante la captura de objetos extensos.
CAPACIDADES
Captura multimodal y evaluación en el equipo
Seleccione cobertura de superficies, captura de detalle o acceso a zonas profundas según la geometría. La configuración Omni u Omni Lite determina qué herramientas de inspección incorpora el dispositivo.
Cuatro modos de escaneo
93 líneas láser para cobertura, 25 líneas para detalle, una línea para zonas profundas e infrarrojo para captura rápida.

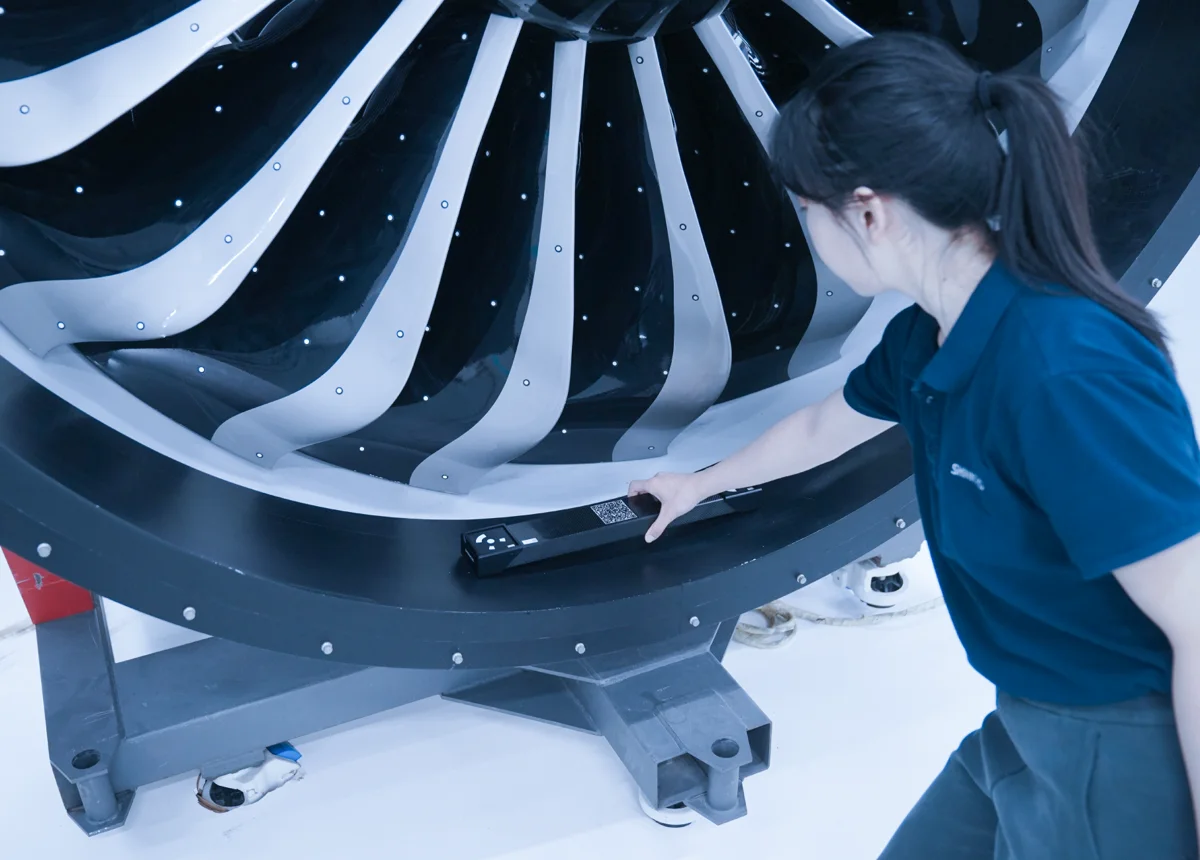

Fotogrametría
La fotogrametría usa una barra de escala y verificación de marcadores en tiempo real para ampliar el control volumétrico.
Inspección integrada
En FreeScan Omni, el módulo permite comparar la malla, analizar características y exportar informes en el equipo.
Alimentación intercambiable
Las baterías extraíbles permiten continuar la operación inalámbrica con un reemplazo durante la jornada.
APLICACIONES
Aplicaciones industriales de FreeScan Omni Series
FreeScan Omni captura componentes de automoción, maquinaria de construcción, energía y fabricación general. Sus modos permiten adaptar la captura al detalle y al tamaño de la pieza.
Componentes de automoción
Capture superficies y rasgos de piezas mecánicas para compararlas con una referencia digital o documentar su geometría.
Estructuras y conjuntos grandes
Digitalice estructuras y conjuntos de gran tamaño en su ubicación, con libertad de movimiento alrededor del objeto.
Energía e industria pesada
Lleve la captura a componentes que resulta difícil mover y prepare datos para mantenimiento o inspección dimensional.
Fabricación general
Registre geometría de piezas complejas para control de calidad, documentación técnica o ingeniería inversa.
CONFIGURACIÓN
Cómo elegir FreeScan Omni u Omni Lite
La diferencia principal está en las funciones de inspección disponibles desde el inicio y en las ampliaciones previstas.
FreeScan Omni

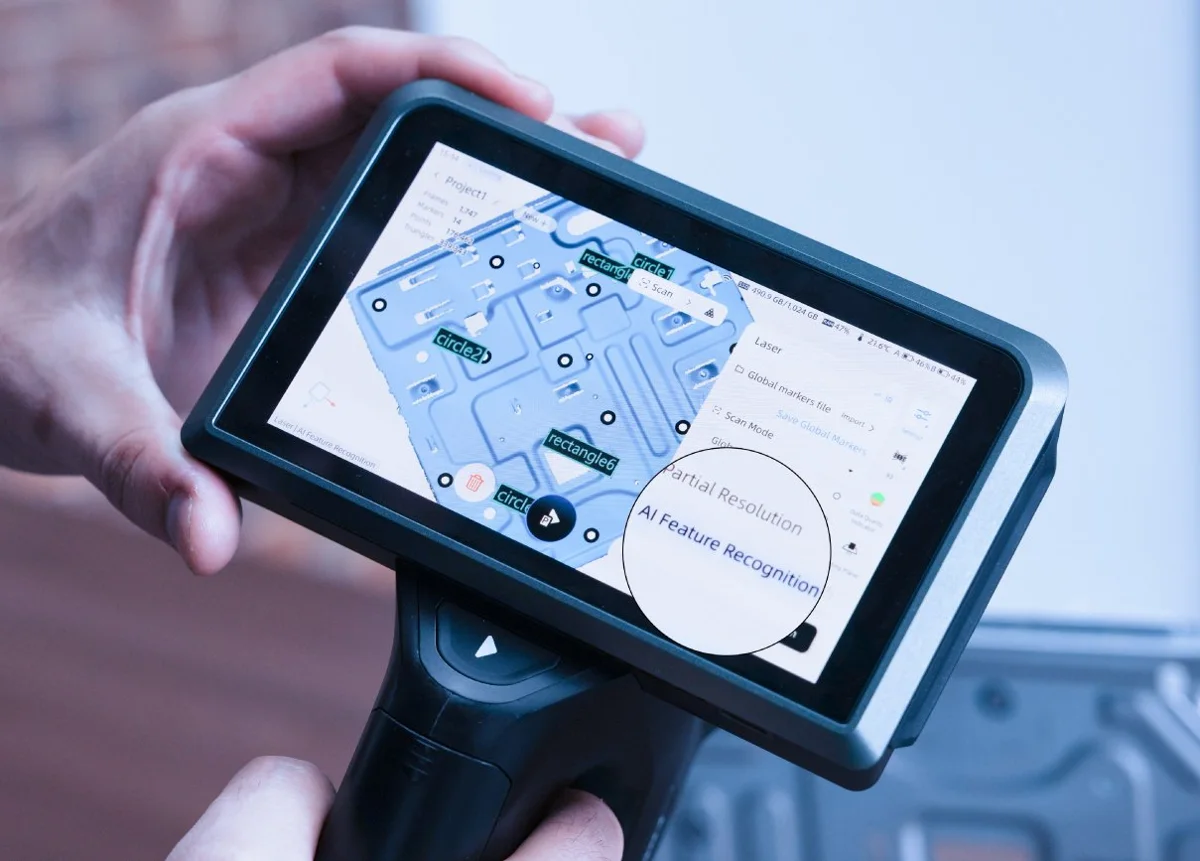

Incluye inspección en el dispositivo, fotogrametría y reconocimiento de características mediante IA.
FreeScan Omni Lite
Comparte la base de escaneo multimodal y operación autónoma. Los módulos de inspección, fotogrametría y reconocimiento se incorporan como opciones.
Pieza y resultado
Defina tamaño, superficie, accesibilidad y si el objetivo es una malla, una comparación con CAD o un informe de inspección.
ACOMPAÑAMIENTO
Implementación y soporte
Lo acompañamos desde la evaluación de la pieza y la elección de la configuración hasta la puesta en marcha y el uso cotidiano del flujo de escaneo e inspección.
Asesoramiento para decidir
Revisamos dimensiones, entorno y resultado esperado para orientar la elección entre Omni, Omni Lite y sus módulos.
Demostración aplicada
Podemos revisar una pieza representativa y el recorrido desde la captura hasta la malla o el informe requerido.
Implementación y capacitación
Acompañamos la puesta en marcha y la formación del equipo que utilizará los modos de escaneo y las herramientas de inspección.
Soporte técnico cercano
Atendemos consultas por correo, teléfono o WhatsApp para ayudar con el uso del escáner y el flujo posterior de datos.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre FreeScan Omni Series
La inspección integrada y las ampliaciones opcionales cambian entre Omni y Omni Lite; defina si necesita capturar una malla, analizarla o generar el informe desde el dispositivo.
¿FreeScan Omni puede escanear sin una computadora?
Sí. La pantalla y el procesamiento integrados permiten capturar y revisar datos en el propio dispositivo. La serie también admite trabajo conectado a PC.
¿Qué diferencia hay entre FreeScan Omni y Omni Lite?
Ambos comparten la base de escaneo autónomo y multimodal. Omni incorpora inspección en el dispositivo, fotogrametría y reconocimiento de características; en Omni Lite esas funciones se ofrecen como módulos de ampliación.
¿Qué modos de captura ofrece la serie?
La serie ofrece 93 líneas láser para alta velocidad, 25 para detalle, una línea para zonas profundas y un modo infrarrojo para captura rápida. Elija según la geometría y la superficie que necesita registrar.
¿Se puede generar un informe desde el escáner?
En la configuración FreeScan Omni, el módulo de inspección permite analizar la malla y exportar informes en el equipo. En Omni Lite es una función opcional.
¿Para qué sirve la fotogrametría?
La fotogrametría compatible con la serie utiliza una barra de escala para verificar marcadores durante la captura y ayudar a mantener el control volumétrico en objetos de gran tamaño.
Evaluemos su aplicación con FreeScan Omni Series
Comparta el tamaño de la pieza, el lugar de trabajo y el resultado que necesita: malla, comparación o informe. MultiCAM puede ayudar a elegir la configuración adecuada.
