METROLOGYWORKS · MEDICIÓN POR CONTACTO

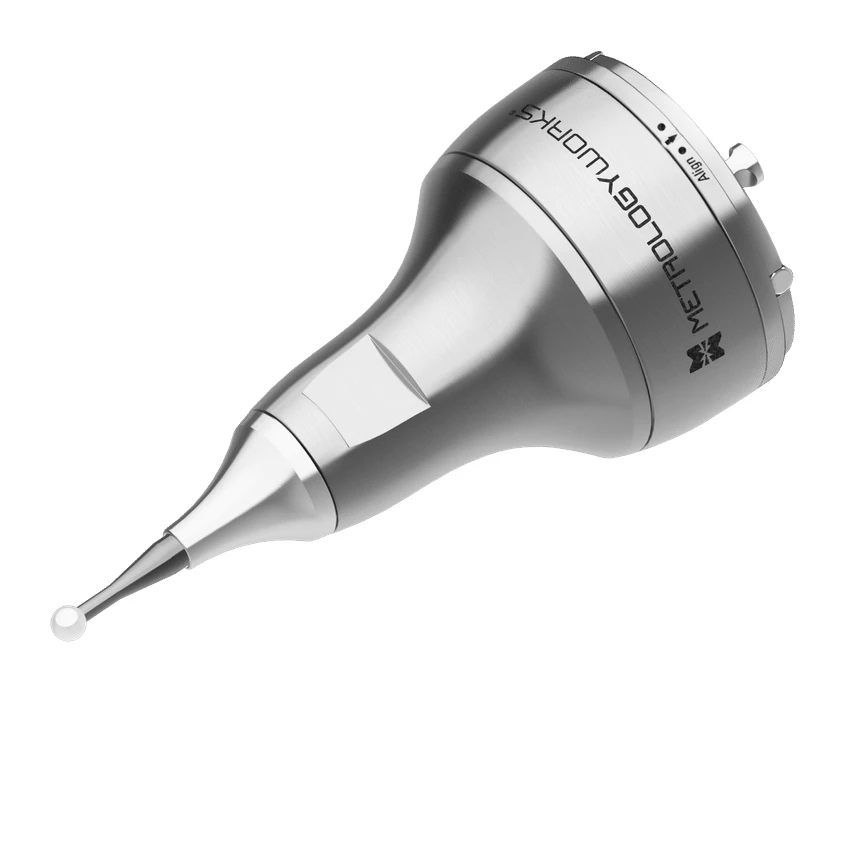

Sondas MetrologyWorks para CMM portátil
Las sondas MetrologyWorks para CMM portátil permiten tomar puntos por contacto y adaptar el acceso a la pieza con vástagos rectos, angulares o curvos. La elección combina la conexión del brazo, el tamaño de la esfera y el espacio disponible para llegar a la superficie que necesita medir.
- Contacto mediante esfera
- Punta con perfil despejado
- Opciones de acceso angular
Sondas MetrologyWorks para CMM portátilMetrología industrial
Rectas
Para una aproximación directa a la superficie de medición.
45°
Una orientación angular para cambiar la dirección de acceso.
90°
Un vástago en ángulo recto para abordar superficies laterales.

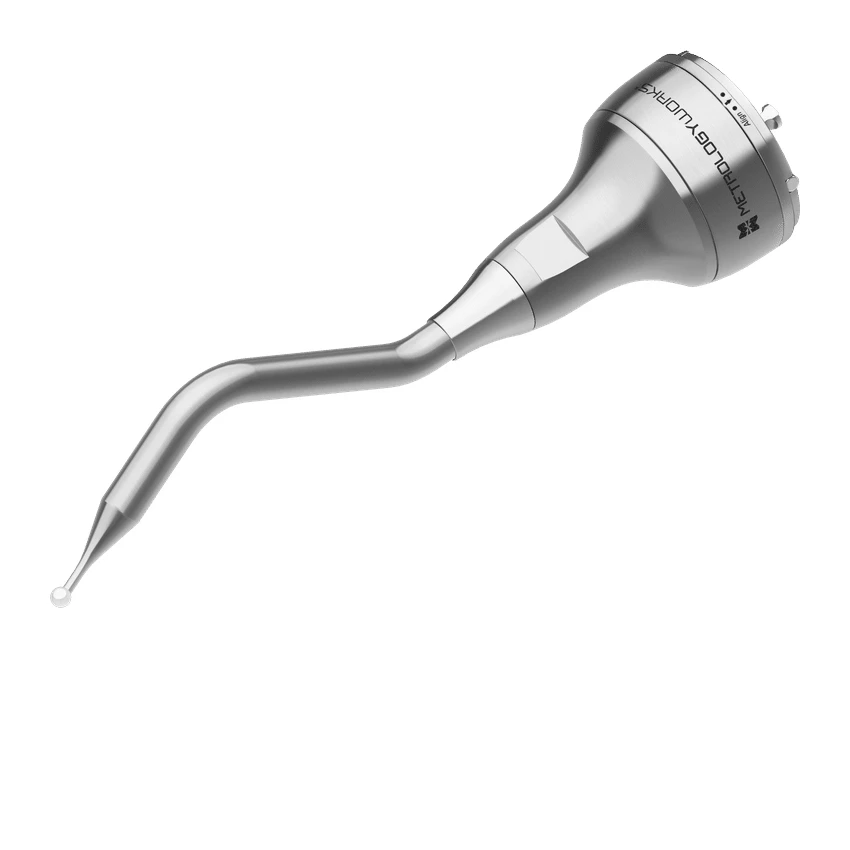

Curvas
Una trayectoria alternativa cuando el espacio alrededor de la pieza condiciona el palpado.
DESCRIPCIÓN
Sondas para alcanzar el punto que necesita medir
En un brazo de medición portátil, la esfera toca la superficie para registrar el punto. El cuerpo de la sonda debe poder llegar a esa posición sin que el vástago interfiera con las zonas vecinas. Por eso, la geometría de la pieza y la dirección de aproximación son criterios centrales al preparar una inspección por contacto.
La familia MetrologyWorks ofrece distintas conexiones y geometrías. Una sonda recta, angular o curva cambia la forma de aproximarse a la pieza; la longitud, el diámetro del vástago y la esfera completan la elección. Primero identifique la interfaz y el modelo del brazo, y después compare las opciones que permiten alcanzar las características de su pieza.
PROBLEMAS QUE RESUELVE
Acceso y conexión que condicionan la medición
Tres dificultades que conviene resolver al elegir una sonda para el trabajo por contacto.

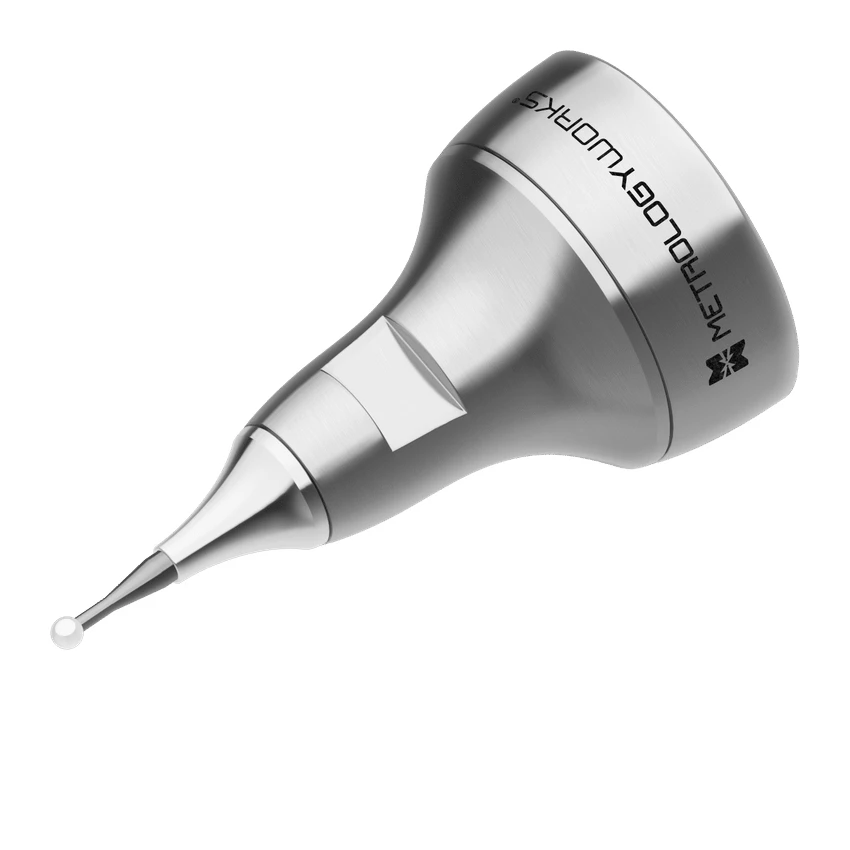

Interferencia cerca de detalles pequeños
El perfil estrechado junto a la esfera deja espacio alrededor del punto de contacto. Esta forma ayuda a acceder a características pequeñas donde una punta de mayor volumen puede interferir con la pieza.

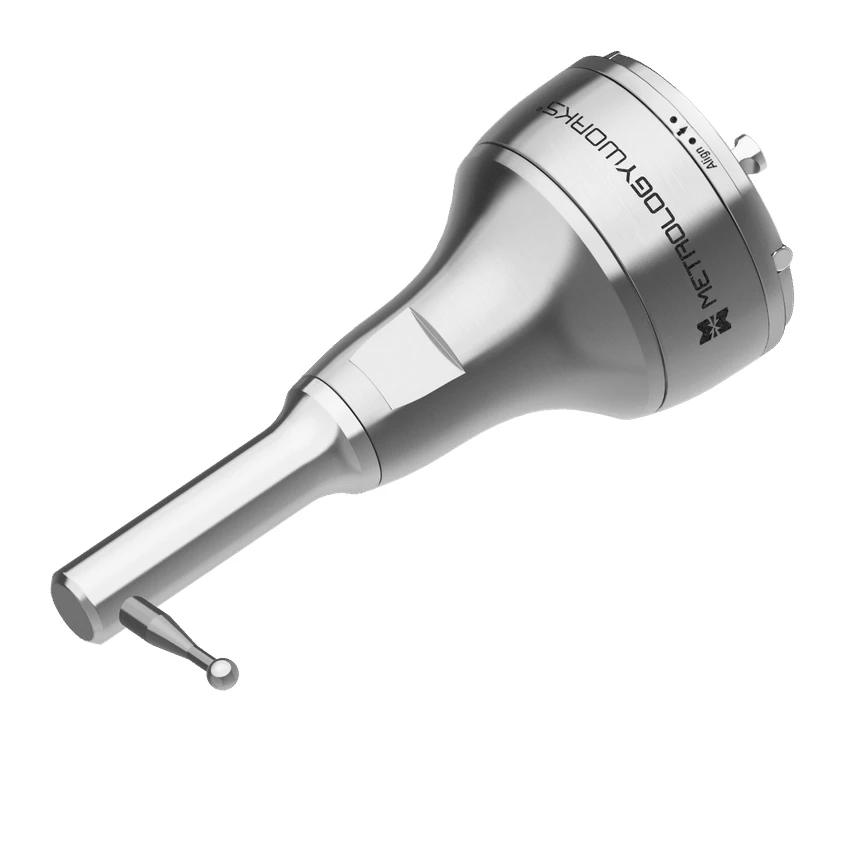

Una aproximación recta bloqueada
Un obstáculo o una superficie lateral puede dificultar la entrada con un vástago recto. Las geometrías de 45°, 90° y curvas permiten evaluar otra dirección de acceso para esa característica.
Una base que no corresponde al brazo
La conexión cinemática, USB o roscada depende del equipo. Elegir la interfaz indicada para el modelo del brazo permite montar la sonda correspondiente y preparar el conjunto para su uso.
CAPACIDADES
Qué aporta cada parte de la sonda
La configuración reúne el contacto con la pieza, el acceso del vástago y la unión con el brazo.
Esfera de contacto
El diámetro de la esfera condiciona qué características puede alcanzar la punta. Las fichas de cada opción permiten elegir el diámetro y el material disponibles para la referencia que necesita.
Punta con perfil estrechado
El diseño tapered clearance tip reduce el volumen próximo a la esfera. Ese despeje es útil cuando la superficie a palpar está cerca de detalles pequeños que podrían interferir con la punta.
Vástagos con distintas geometrías
Las variantes rectas, de 45°, de 90° y curvas ofrecen diferentes trayectorias de entrada. La longitud y el diámetro del vástago se eligen junto con la geometría, para comprobar el espacio de acceso alrededor de la pieza.
Interfaz para el equipo indicado
Las sondas cinemáticas FARO incorporan el asiento y la electrónica compatibles con los modelos indicados por el fabricante. Las otras familias emplean USB o conexiones roscadas; la referencia de conexión identifica la opción que corresponde al brazo.
APLICACIONES
Sondas para diferentes brazos de medición
Seleccione la familia según la conexión y la generación de su equipo antes de comparar las geometrías disponibles.

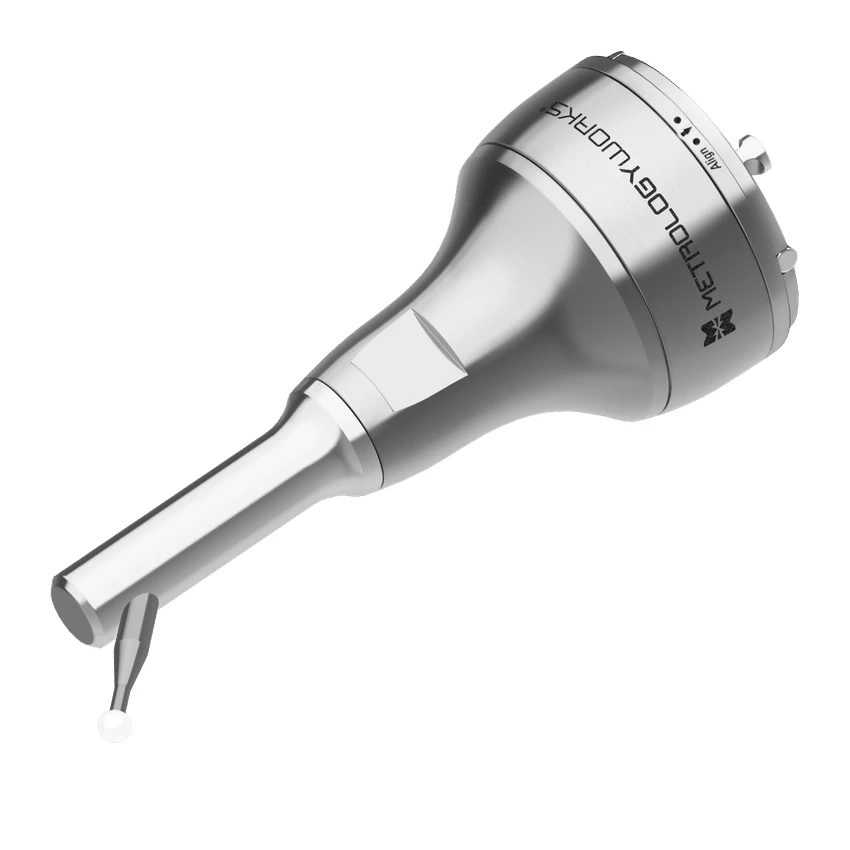

FARO con conexión cinemática
La conexión cinemática MetrologyWorks es compatible con estos modelos FARO de generaciones 5 y 6: Quantum S, M y E V1/V2, Design ScanArm 2.0, 2.5 y 2.5C, Quantum MAX y Gage MAX. Elija después la geometría de la sonda según el acceso a la pieza.

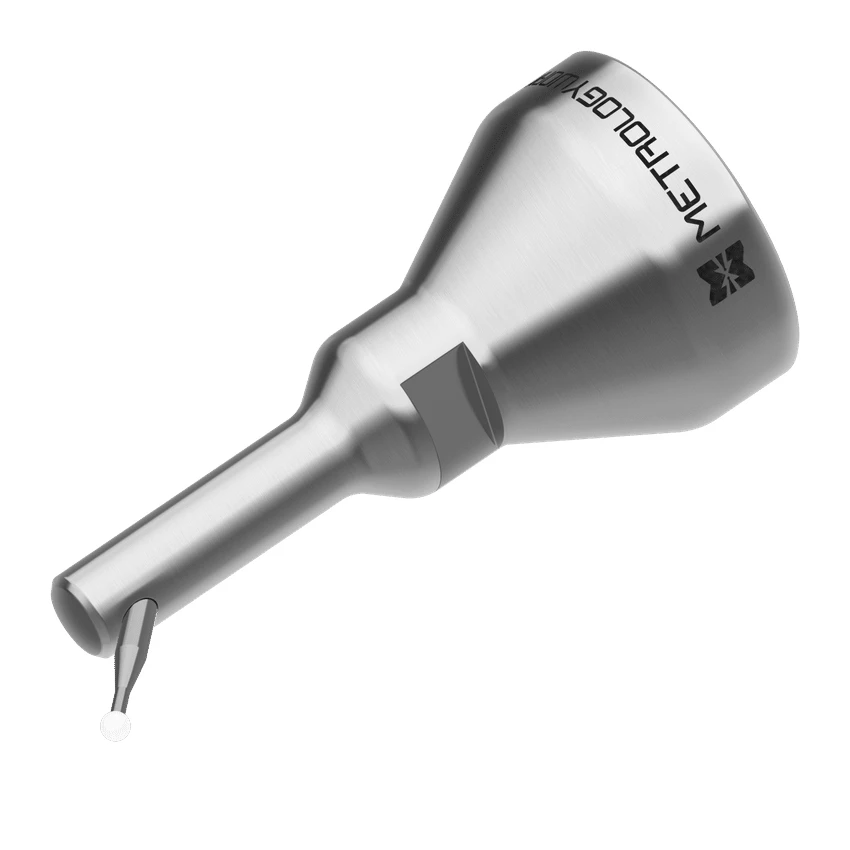

FARO con conexión USB
Las sondas USB 1-1/4-20 son compatibles con estos equipos FARO de generaciones 3 y 4: Edge, Platinum, Fusion, Legacy Quantum, Legacy Gage, Titanium, Prime y Advantage. Identificar el modelo permite seleccionar esta familia antes de elegir la geometría.

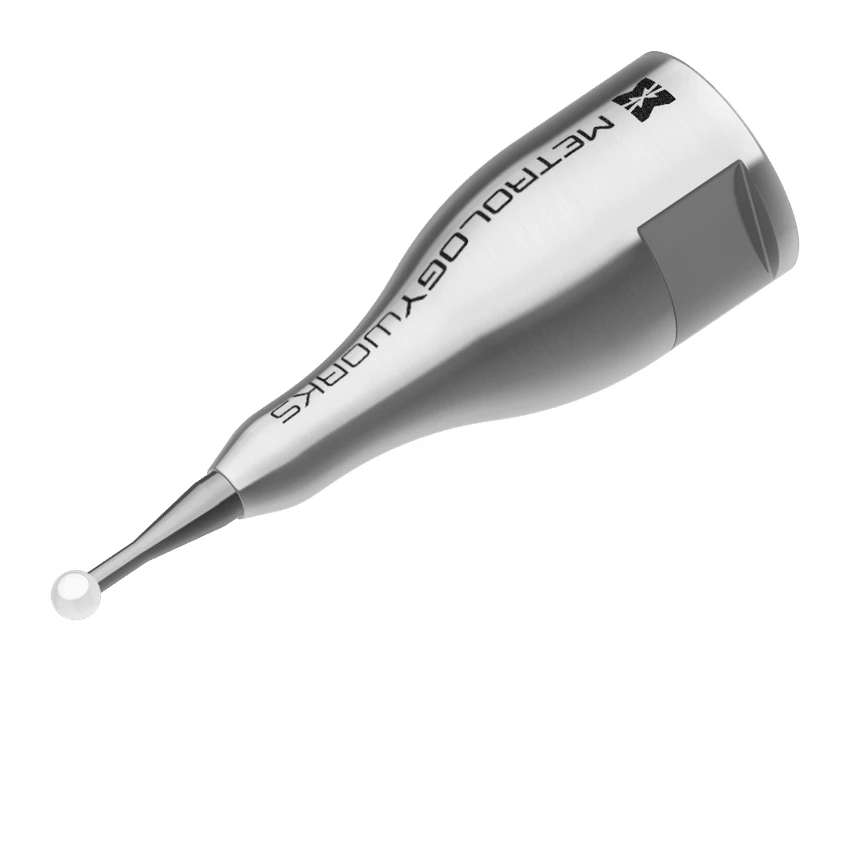

Hexagon / Romer con M8
La sonda roscada M8X1.25 es compatible con brazos Absolute de Hexagon / Romer mediante un adaptador de TKJ a M8 macho. Ese adaptador es requerido y no está incluido con la sonda: debe incorporarse al preparar la configuración de conexión.
CONFIGURACIÓN
Cómo elegir la configuración
Reúna el modelo del brazo y las características que necesita medir para comparar referencias concretas.
Conexión y generación
Compruebe el modelo exacto y su interfaz. El catálogo incluye familias cinemática FARO, USB 1-1/4-20 FARO, M6X1.0 FARO, M5X0.8, M4X0.7 FARO y M8X1.25 Hexagon / Romer. La conexión es el primer criterio de selección.
Geometría, esfera y vástago
Elija entre las opciones rectas, angulares y curvas ofrecidas para la familia compatible. Compare los diámetros y materiales de esfera, y la longitud y el diámetro de vástago disponibles para esa referencia, con el detalle y el acceso de su pieza.
Adaptadores requeridos
Para la conexión M8X1.25 en brazos Absolute de Hexagon / Romer se necesita el adaptador TKJ a M8 macho, que se adquiere por separado. Incluya ese componente en la consulta junto con la sonda para definir un conjunto de montaje completo.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM lo acompaña a elegir la sonda y preparar su trabajo de medición. Comparta el modelo del brazo, una imagen de la conexión y las características de la pieza para comenzar con una configuración concreta.
Selección técnica
Si necesita reemplazar una sonda o alcanzar otra zona de la pieza, MultiCAM lo ayuda a comparar las opciones de conexión y geometría. La consulta permite identificar la referencia y los componentes que requiere su aplicación.
Puesta en marcha
Al incorporar el producto, el acompañamiento técnico de MultiCAM ayuda a preparar la configuración de uso dentro del sistema de medición. Solicite asistencia para organizar la incorporación de la sonda al trabajo con su brazo.
Capacitación personalizada
Para desarrollar el trabajo de medición, MultiCAM brinda capacitación presencial o remota. Consulte una formación centrada en su equipo y sus piezas para practicar las operaciones que necesita realizar.
Soporte técnico
Ante una consulta de uso o una necesidad de asistencia, puede comunicarse por correo, teléfono o WhatsApp. MultiCAM brinda soporte y acceso al fabricante para tratar cuestiones técnicas del producto.
PREGUNTAS FRECUENTES
Preguntas para elegir una sonda
Compatibilidad, acceso y componentes de la configuración.
¿Cómo elijo entre una sonda recta, angular o curva?
Observe la dirección desde la que puede llegar al punto de contacto y los obstáculos alrededor de la pieza. Una sonda recta permite una aproximación directa; las opciones de 45°, 90° y curvas cambian esa trayectoria. Compare también la longitud del vástago y el diámetro de la esfera con la característica que necesita medir.
¿Qué datos del brazo necesito para comprobar compatibilidad?
El fabricante, el modelo exacto, la generación y la conexión de la sonda. MetrologyWorks distingue familias cinemática FARO, USB FARO y roscadas. Una fotografía de la conexión y la referencia de la sonda existente ayudan a identificar la familia para el equipo.
¿La sonda M8 para brazos Absolute de Hexagon / Romer incluye el adaptador TKJ?
No. La sonda M8X1.25 requiere un adaptador de TKJ a M8 macho, que se adquiere por separado. Incluya ese componente al preparar la conexión al brazo.
¿Qué debo revisar en la esfera y el vástago?
Revise el diámetro y material de esfera, la longitud y el diámetro de vástago ofrecidos para la referencia compatible. La esfera debe alcanzar la característica y el vástago debe dejar espacio para aproximarse a ella. La ficha de cada opción identifica las combinaciones disponibles.
¿Qué sonda necesita su brazo de medición?
Comparta el modelo del brazo, su conexión y el detalle que necesita medir. MultiCAM lo ayuda a elegir una sonda MetrologyWorks para esa aplicación.
