ROBOTSCAN SERIES PARA INSPECCIÓN 3D

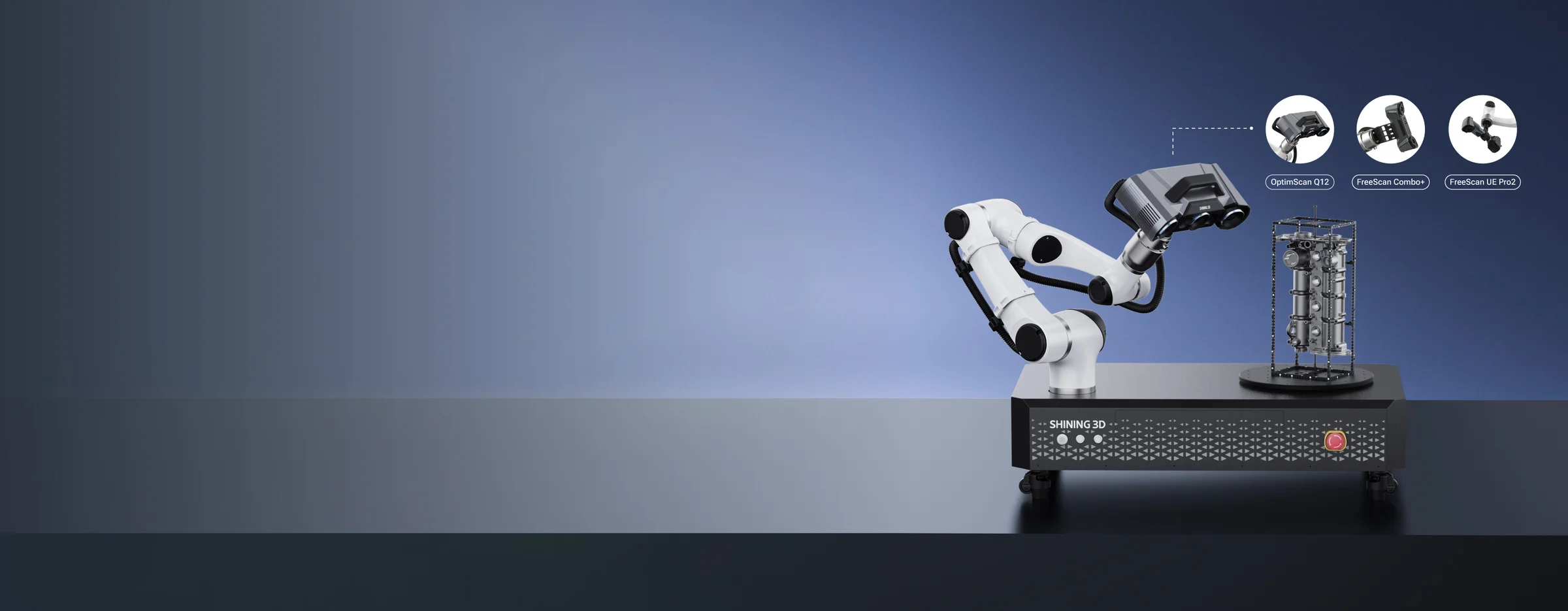

RobotScan Series coordina un brazo robótico, una mesa giratoria y un escáner 3D para repetir la captura de piezas industriales y generar resultados de inspección dimensional.
- Captura 3D automatizada
- Robot y mesa sincronizados
- Inspección por lotes
ROBOTSCAN SERIES PARA INSPECCIÓN 3DInspección 3D automatizada
Movimiento programado
RobotScan Control organiza las posiciones de captura del robot, la mesa y el escáner.
Medición de campo completo
La geometría digitalizada permite evaluar superficies y rasgos de la pieza.
Sensores según la pieza
La familia ofrece configuraciones con proyección de franjas y escaneo láser.
Análisis e informes
SHINING3D Inspect compara los datos medidos con CAD y documenta resultados.
DESCRIPCIÓN
De la trayectoria de captura al informe dimensional
RobotScan Series reúne movimiento robotizado, posicionamiento de la pieza y escaneo 3D en una secuencia de trabajo automatizada. La pieza se fija, se prepara el recorrido y se ejecuta la captura desde las posiciones necesarias para obtener su geometría.
RobotScan Control gestiona el brazo, la mesa giratoria y el escáner. SHINING3D Inspect recibe los datos para alineación, comparación con CAD, evaluación dimensional y generación de informes. Captura e inspección son etapas distintas: la trayectoria define qué superficie se obtiene y el plan dimensional define qué se analiza.
Para elegir una configuración, relacione la superficie, el detalle que necesita medir, el tamaño y la forma de sujetar la pieza. En una aplicación por lotes también conviene definir qué cambia entre referencias, cómo se carga cada componente y qué información debe quedar en el informe.
PROBLEMAS QUE RESUELVE
Repetir la captura y evaluar la geometría de cada pieza
Una rutina de inspección necesita controlar el recorrido de captura, la cobertura de superficies y el criterio usado para comparar el resultado.
Trayectorias de captura repetibles
Programe las posiciones de escaneo en RobotScan Control y reutilice el recorrido para piezas de la misma referencia.
Superficies y detalles accesibles
Combine el movimiento del brazo y la mesa con una fijación que deje visibles las áreas que necesita digitalizar.
Desviaciones frente al CAD
Analice la geometría medida mediante comparación de campo completo, mapas de color y mediciones en SHINING3D Inspect.
CAPACIDADES
Control coordinado y análisis dimensional
La captura robotizada y el software de inspección intervienen en momentos diferentes del flujo; ambos se preparan a partir de la pieza y del plan de control.
Control de la celda

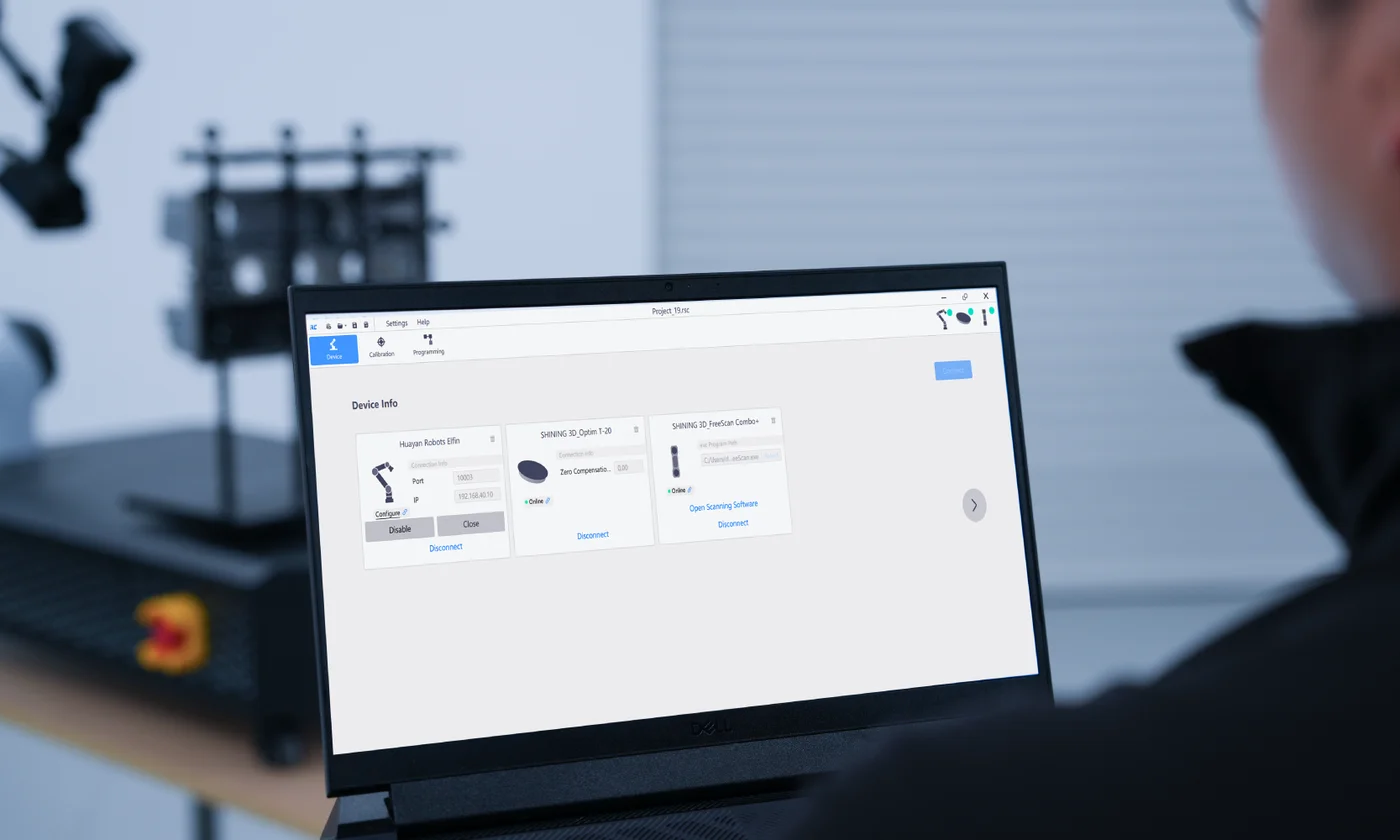

RobotScan Control permite programar trayectorias y coordinar brazos colaborativos, mesas servoaccionadas y escáneres 3D.
Comparación de superficies

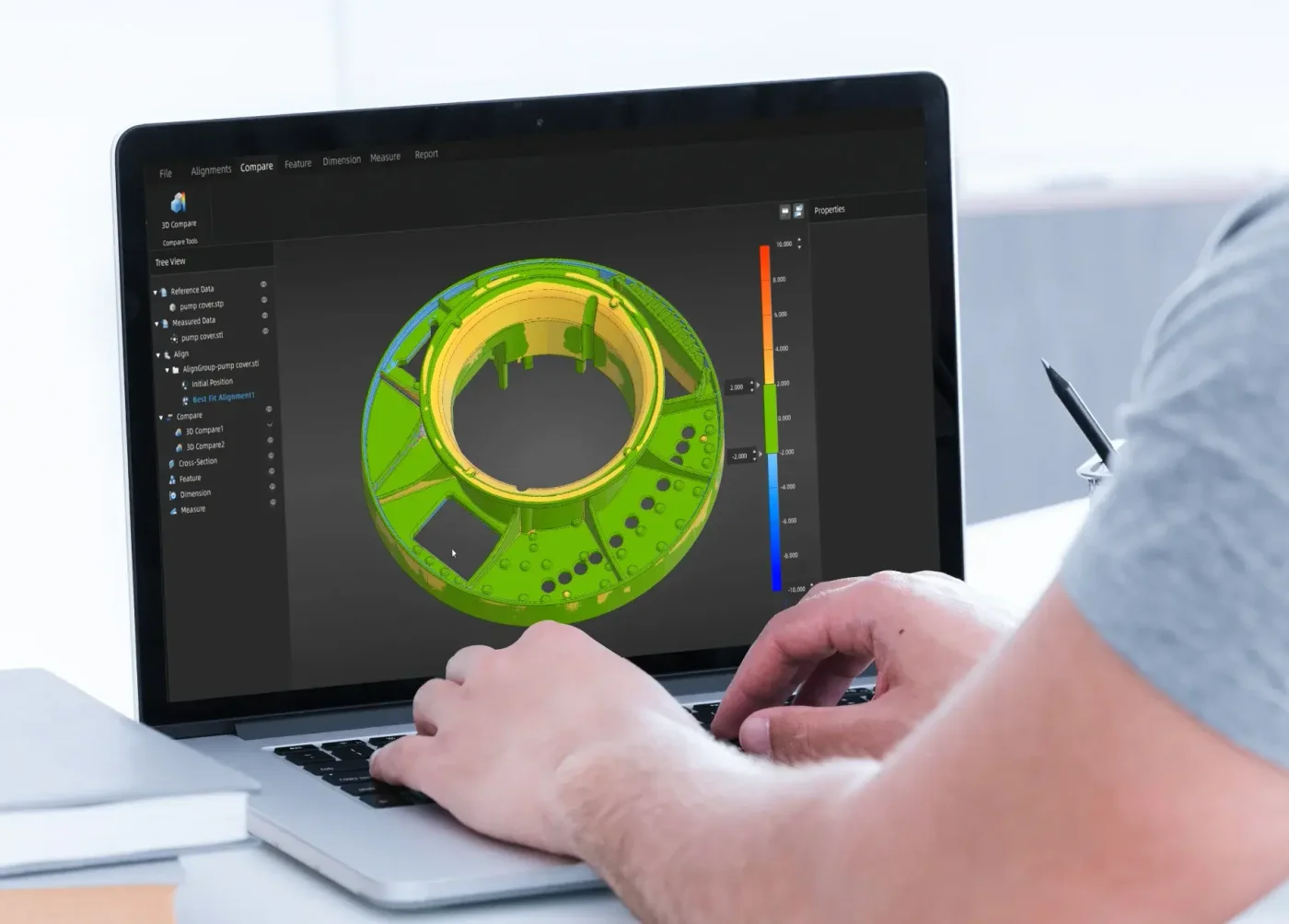

SHINING3D Inspect compara malla y CAD, muestra desviaciones en mapas de color y permite analizar secciones.
Evaluación de rasgos
La inspección relaciona características de referencia y medidas; dimensiones y tolerancias se evalúan sobre esos datos.
Informes e integración
Los resultados pueden documentarse en informes. La familia contempla integración con sistemas MES y configuraciones de datos de fábrica.
APLICACIONES
Aplicaciones de RobotScan Series en producción
El sensor y la automatización se eligen según la pieza: detalles finos, chapa, fundidos o componentes que requieren una celda adaptada.
Piezas con detalles finos

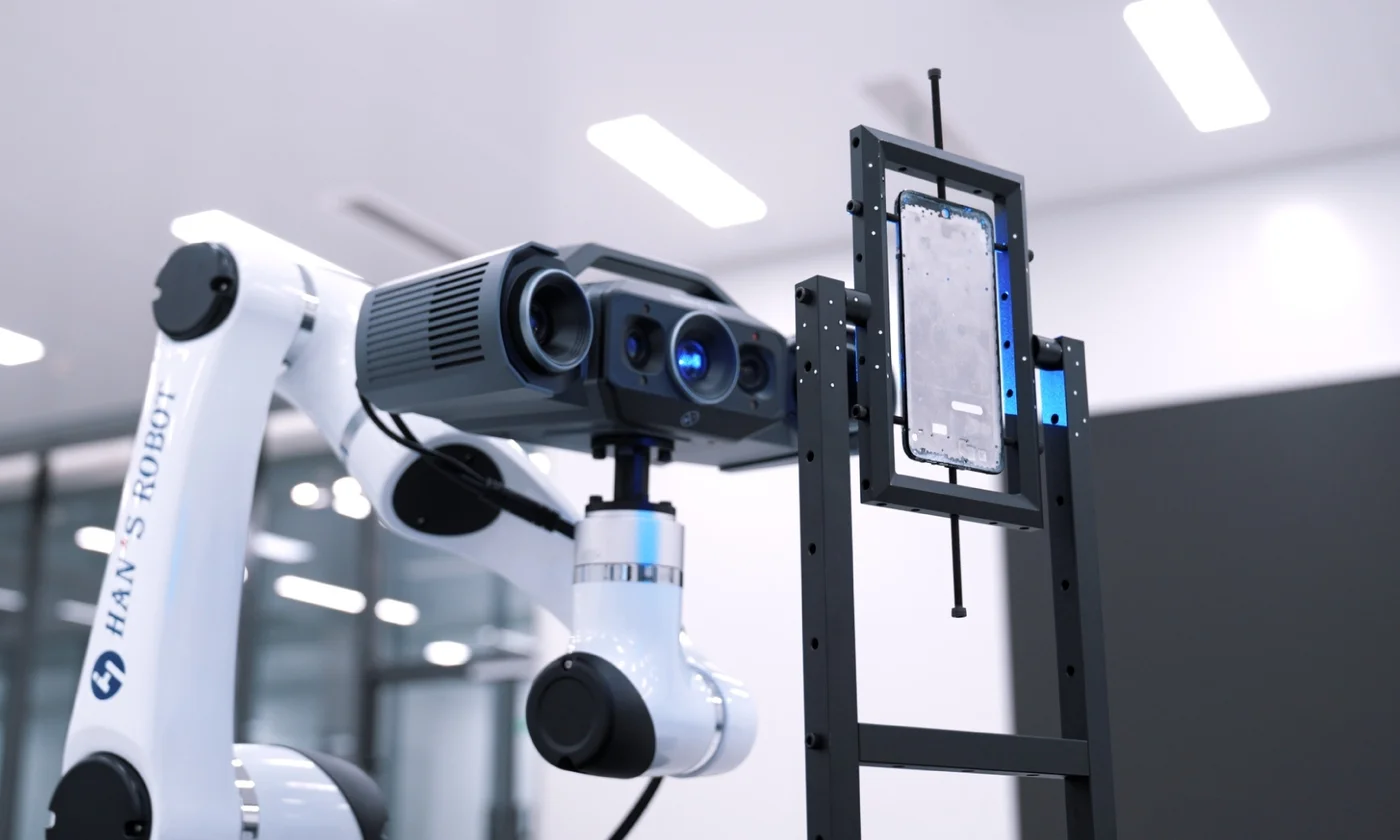

RobotScan Q12 utiliza proyección de franjas para digitalizar componentes pequeños con geometrías complejas y bordes definidos.
Chapa y componentes de moldes

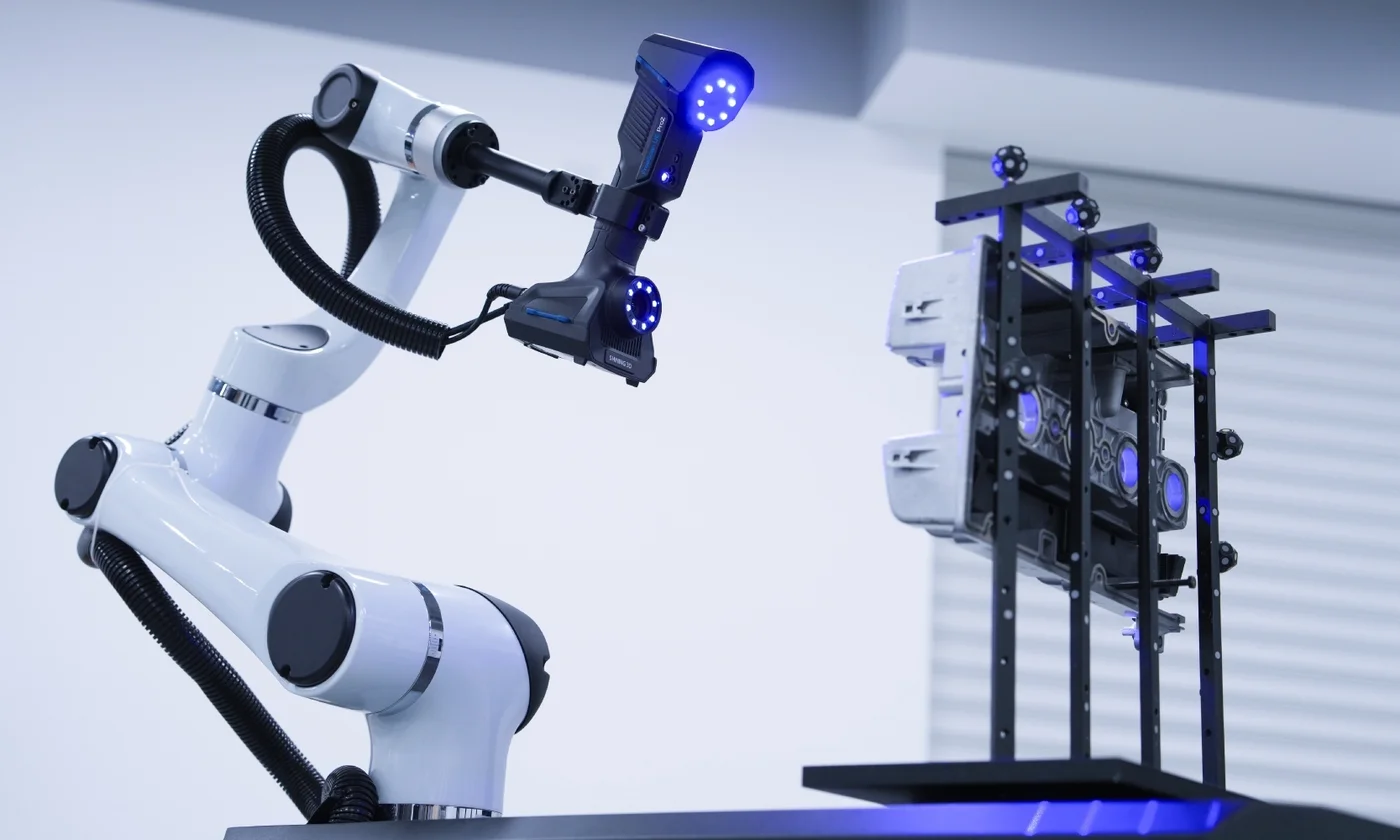

RobotScan UE Pro2 combina captura láser y automatización para piezas de chapa y componentes industriales pequeños o medianos.
Fundidos y mecanizados

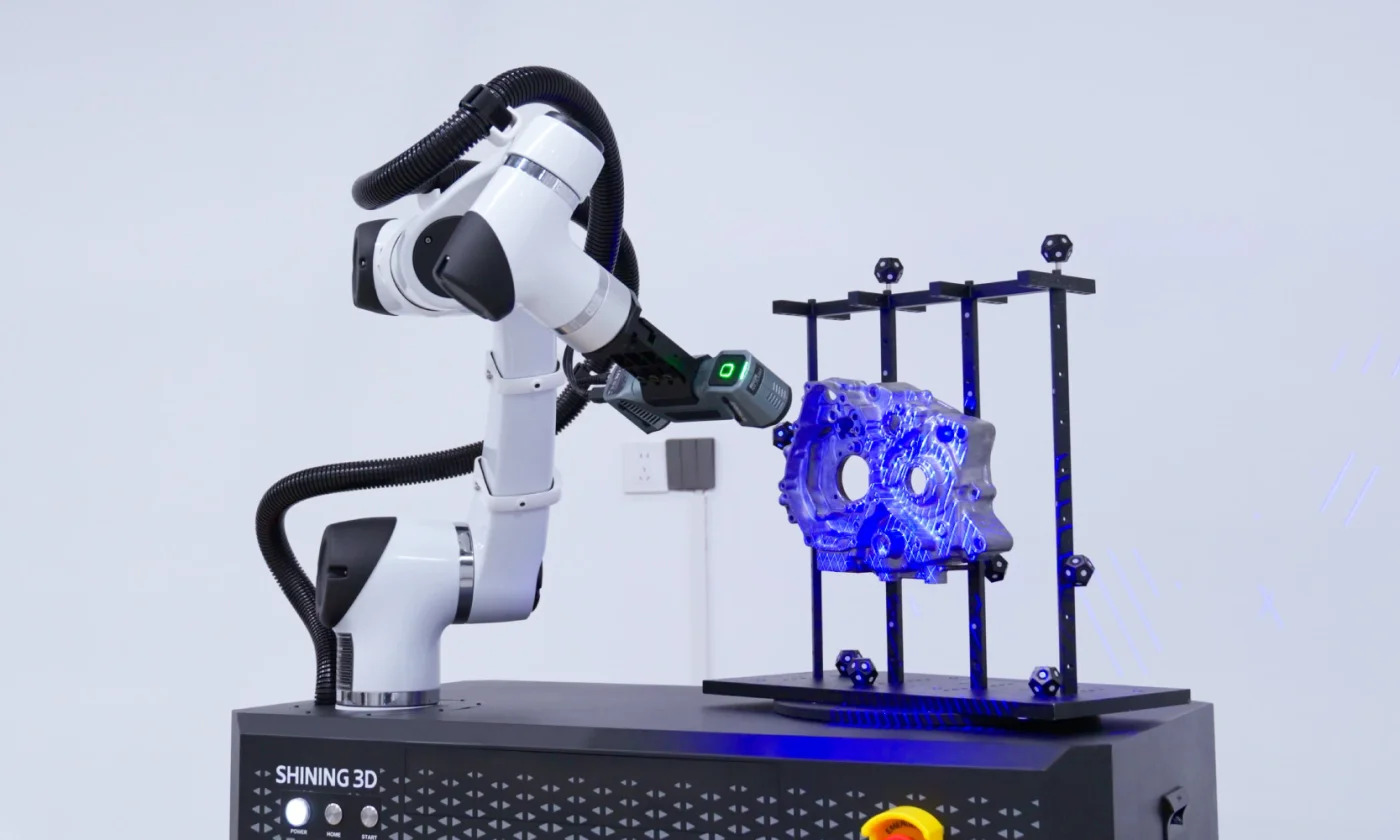

RobotScan Combo+ se orienta a inspección por lotes de carcasas, cubiertas y piezas fundidas o mecanizadas.
Piezas de mayor tamaño

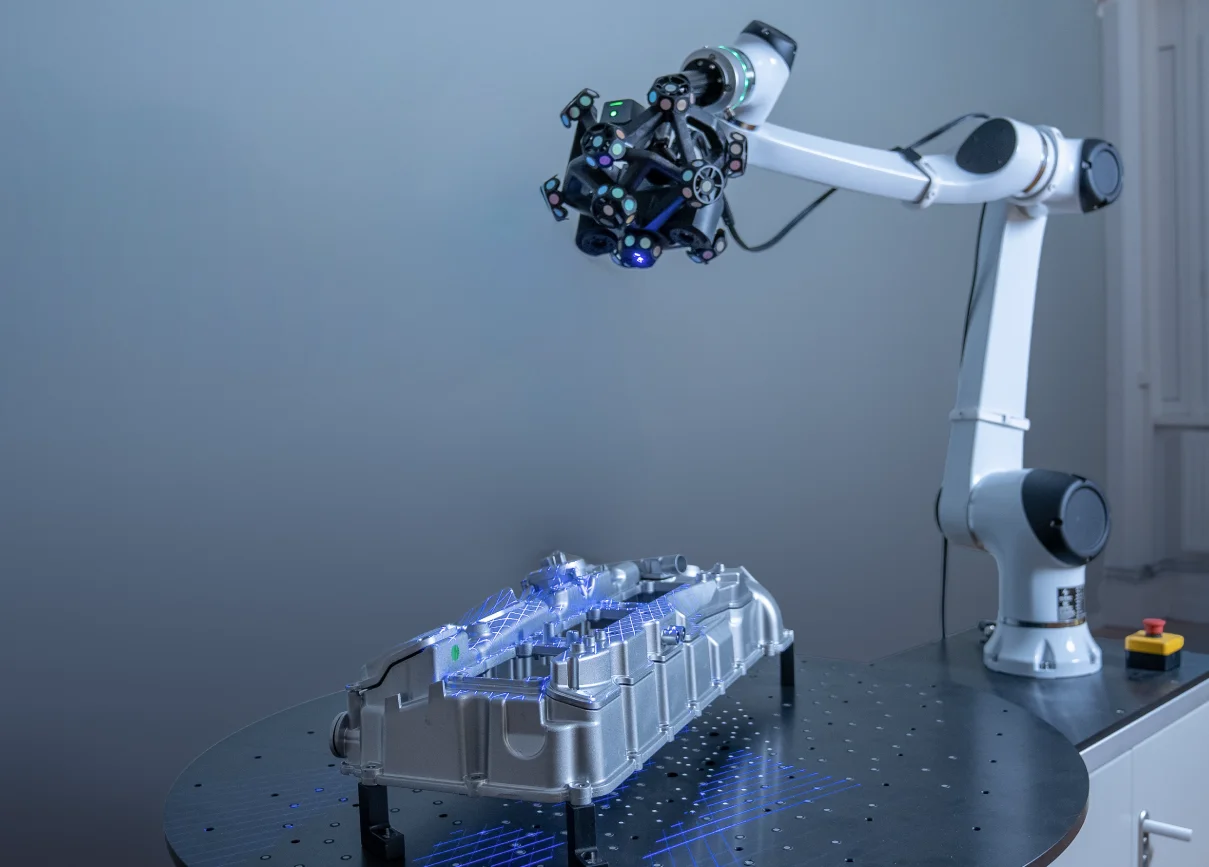

Las configuraciones a medida adaptan alcance del brazo, mesa y fijaciones. RobotScan Trak Nova muestra ese recorrido para componentes grandes.
CONFIGURACIÓN
Configuraciones estándar de RobotScan Series
La tecnología del escáner es un criterio de partida. Revise además la fijación, las zonas visibles y las características dimensionales que necesita controlar.
RobotScan Q12
Proyección de franjas para detalles finos y superficies complejas. Puede evaluarse para engranajes, conectores, componentes electrónicos y piezas pequeñas.
RobotScan UE Pro2
Escaneo láser para chapa, fundidos y componentes de moldes. La elección debe considerar acabado superficial y accesibilidad de las zonas de captura.
RobotScan Combo+
Alternativa para lotes de piezas fundidas y mecanizadas pequeñas o medianas. Prepare una muestra representativa para revisar cobertura y sujeción.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM lo acompaña en la evaluación de la aplicación, la integración del equipo y la formación de quienes preparan y utilizan la inspección automatizada.
Asesoramiento para decidir
Revisamos la pieza, sus dimensiones, el lote y las características a medir para orientar la selección del escáner y la configuración.
Demostración con su aplicación
Podemos trabajar sobre una pieza representativa y un plan de control para revisar la captura y la lectura del resultado.
Implementación y capacitación
Acompañamos la puesta en marcha y la formación del equipo en preparación de piezas, recorridos de captura y uso del software.
Soporte técnico cercano
Atendemos consultas por correo, teléfono o WhatsApp para ayudar a utilizar el equipo y resolver dudas del flujo de inspección.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre RobotScan Series
Defina la pieza, el modo de captura y el resultado dimensional antes de elegir la automatización.
¿Qué información necesito para evaluar RobotScan?
Prepare una pieza o modelo representativo, dimensiones, peso, acabado superficial y características a controlar. Indique también tamaño del lote, modo de carga y formato de informe requerido.
¿Qué cambia entre Q12, UE Pro2 y Combo+?
Q12 utiliza proyección de franjas para detalles finos. UE Pro2 y Combo+ emplean escaneo láser y cubren otros tipos de piezas y superficies. La geometría, el acabado y los rasgos a medir orientan la selección.
¿Cómo se prepara una rutina de captura?
La pieza debe quedar sujeta y las zonas a medir deben ser accesibles. RobotScan Control permite preparar la trayectoria y coordinar los movimientos del brazo, la mesa y el escáner.
¿Puede comparar el escaneo con un modelo CAD?
Sí. SHINING3D Inspect ofrece alineación de datos, comparación con CAD y mapas de desviación. El plan de control establece referencias, rasgos y tolerancias que se evaluarán.
¿La serie admite configuraciones a medida?
SHINING 3D contempla adaptación del robot, escáner, mesa, fijaciones y software. Para estudiar una celda, defina pieza, espacio disponible, carga y recorrido de inspección.
Evaluemos su inspección automatizada con RobotScan
Comparta una pieza representativa, el lote y las características a controlar. MultiCAM puede ayudar a preparar la evaluación y elegir la configuración adecuada.
