WENZEL WM | LS 300
Capture la forma de componentes grandes para revisar sus superficies frente al CAD. WENZEL WM | LS 300 incorpora una línea de hasta 300 mm a una CMM WENZEL de pórtico o de brazo horizontal compatible.
- Captura de superficies
- Integración en CMM
- Datos de inspección
WENZEL WM | LS 300Accesorios

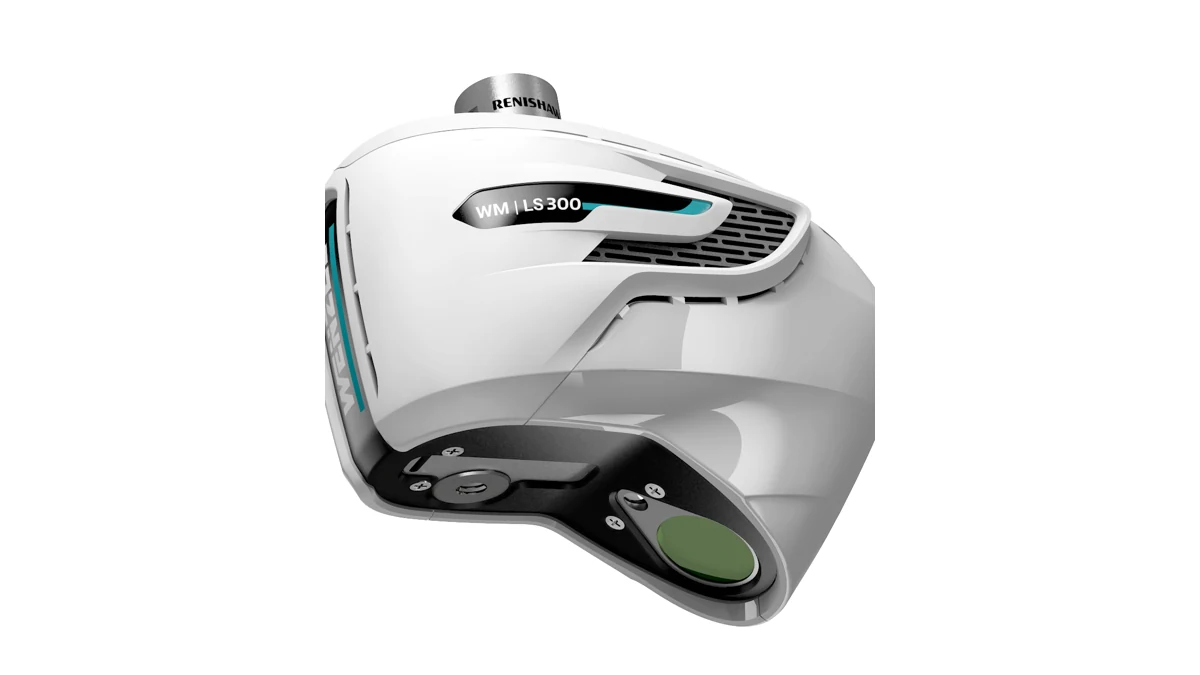

Línea de hasta 300 mm
Registra una franja amplia en cada barrido; el recorrido de la máquina cubre las zonas accesibles del componente.
Captura de superficies
El sensor permite obtener datos ópticos sobre superficies de componentes voluminosos.
Integración en CMM
Se integra en CMM WENZEL de pórtico y brazo horizontal compatibles.
Datos de inspección
La geometría capturada se utiliza en el software de medición correspondiente al sistema.
DESCRIPCIÓN
Captura de superficies grandes con WENZEL WM | LS 300
El LS 300 se integra en CMM WENZEL grandes de pórtico y brazo horizontal. El volumen de medición y la orientación del sensor determinan el acceso a las superficies, mientras que el software del sistema reúne los datos adquiridos.
La captura 3D registra la geometría visible de la pieza. Los datos obtenidos pueden utilizarse en el software correspondiente para comparar formas, documentar superficies o preparar un trabajo de ingeniería inversa.
PROBLEMAS QUE RESUELVE
Qué permite resolver WENZEL WM | LS 300
Evalúe la superficie que necesita capturar, los accesos alrededor del componente y la máquina disponible.
Superficies de componentes grandes
La línea de hasta 300 mm recoge geometría superficial en CMM grandes compatibles. Relacione el ancho de captura con el recorrido y los accesos de la pieza.
Superficies que deben compararse
La captura proporciona datos de forma para un análisis posterior en el software de inspección compatible.
Método óptico y contacto
La configuración permite intercambiar sensores ópticos y táctiles compatibles. Seleccione el método según las superficies y características que necesita medir, junto con el cabezal y la máquina.
CAPACIDADES
Capacidades de WENZEL WM | LS 300
Sensor para piezas grandes
La línea de hasta 300 mm registra datos de superficie durante el recorrido de captura. No define el tamaño máximo de pieza; el volumen de la CMM y los accesos también importan.
Acceso a la superficie
La distancia de trabajo de 100 mm interviene en la separación del sensor respecto de la pieza. Compruebe el espacio disponible para orientar el cabezal y recorrer las superficies que necesita registrar.
Integración en CMM
El LS 300 es intercambiable con WM | Shapetracer II. Para combinar medición óptica y táctil, las configuraciones compatibles incluyen cabezales Renishaw PH10M y PHS-2; revise el conjunto de máquina y sensores.
Datos de inspección
La nube de puntos permite realizar comparaciones nominal/real o preparar la reconstrucción geométrica. Elija el software y sus módulos según el análisis y la salida que necesita.
APLICACIONES
Aplicaciones de WENZEL WM | LS 300
Seleccione el propósito de captura y las superficies que debe evaluar en el componente grande.
Cajas de baterías
Capture superficies de cajas de baterías para relacionar la geometría medida con la evaluación del componente. Revise el acceso a las zonas de interés y la referencia nominal en el software correspondiente.

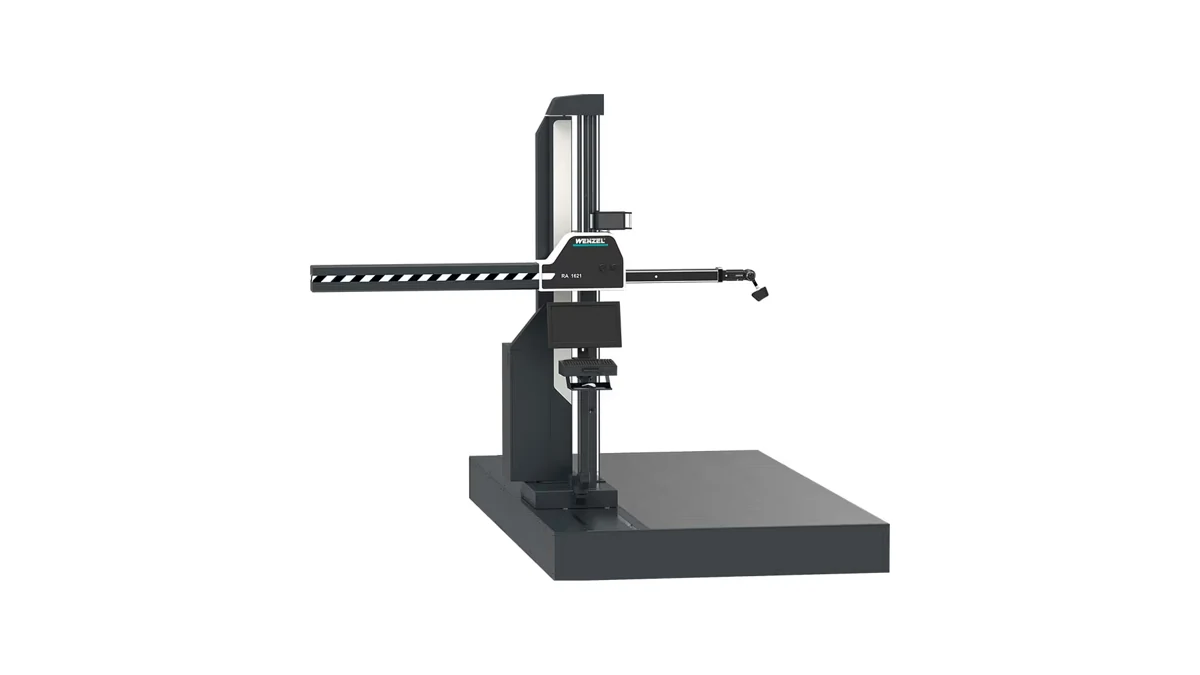

Componentes con acceso lateral
Utilice la captura en una CMM WENZEL compatible de brazo horizontal para digitalizar zonas accesibles lateralmente en componentes voluminosos. Revise el recorrido disponible y la orientación del sensor alrededor de las superficies de interés.

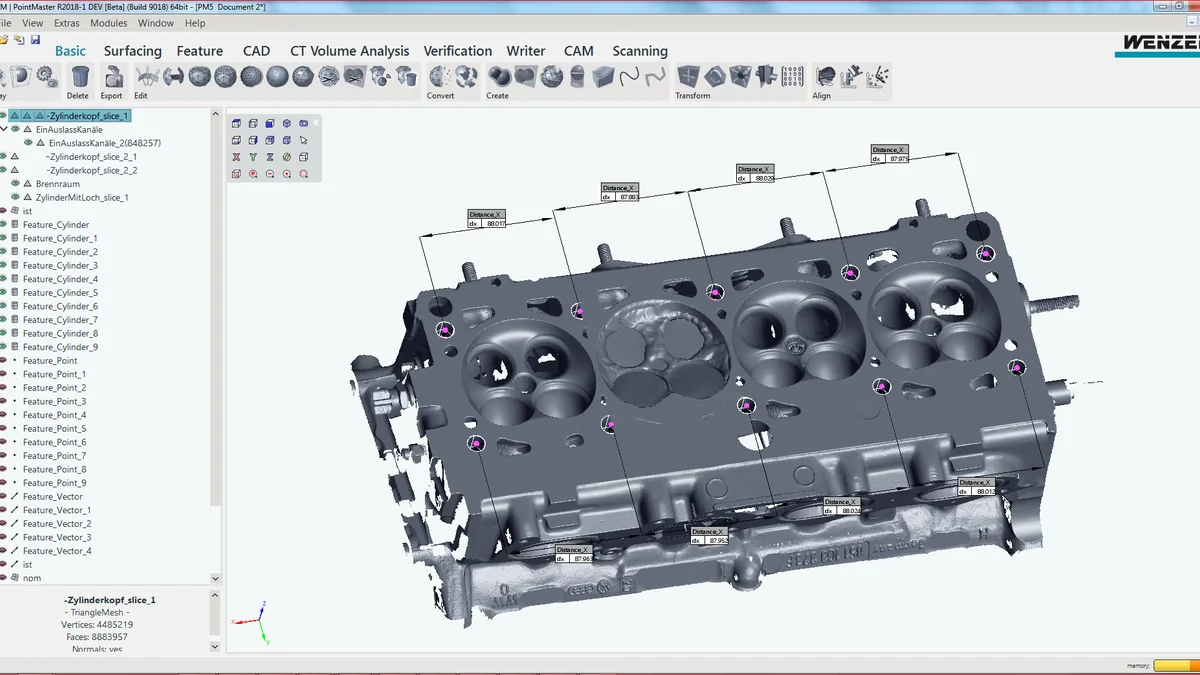

Ingeniería inversa de componentes grandes
La nube de puntos registra la forma física del componente. Con esos datos puede preparar una malla y reconstruir superficies en software de ingeniería inversa, según el modelo de salida que necesita.
CONFIGURACIÓN
Configuración y condiciones de uso
Geometría y superficie
Considerar el tamaño del objeto, el acabado, los accesos y las zonas que deben digitalizarse.
Sistema de captura
Identifique la CMM WENZEL de pórtico o brazo horizontal, su cabezal y la configuración de intercambio de sensores. Compruebe el espacio para recorrer las zonas que necesita capturar.
Datos y software
Defina si necesita comparación nominal/real, captura para ingeniería inversa o análisis de superficies. Relacione ese objetivo con el software de medición y los datos de referencia disponibles.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM ayuda a preparar la integración del LS 300 en su CMM: acceso a las superficies del componente, configuración del sensor y uso de los datos capturados.
Asesoramiento técnico
El asesoramiento técnico relaciona el tamaño del componente y sus superficies de interés con el volumen de la CMM, el cabezal y el método de captura.
Puesta en uso
MultiCAM acompaña la puesta en marcha del conjunto y el uso del software de medición para preparar la captura y la evaluación de la pieza.
Soporte técnico
Ante una dificultad de configuración o uso, el soporte por correo, teléfono o WhatsApp ayuda a revisar la máquina, los sensores y el software.
Capacitación
La capacitación personalizada permite trabajar sobre la captura y la evaluación de los datos. Puede ser presencial o remota y adaptarse a las tareas del equipo.
PREGUNTAS FRECUENTES
Preguntas para evaluar WENZEL WM | LS 300
¿En qué sistema de medición se utiliza?
Se integra en CMM WENZEL grandes de pórtico o de brazo horizontal compatibles. Identifique la máquina, el cabezal y la configuración de sensores; no es un escáner portátil autónomo.
¿Una línea de 300 mm determina el tamaño máximo de pieza?
No. Indica la anchura máxima de la línea de captura. El volumen de medición de la CMM, el recorrido y los accesos alrededor de la superficie condicionan qué componente puede medirse.

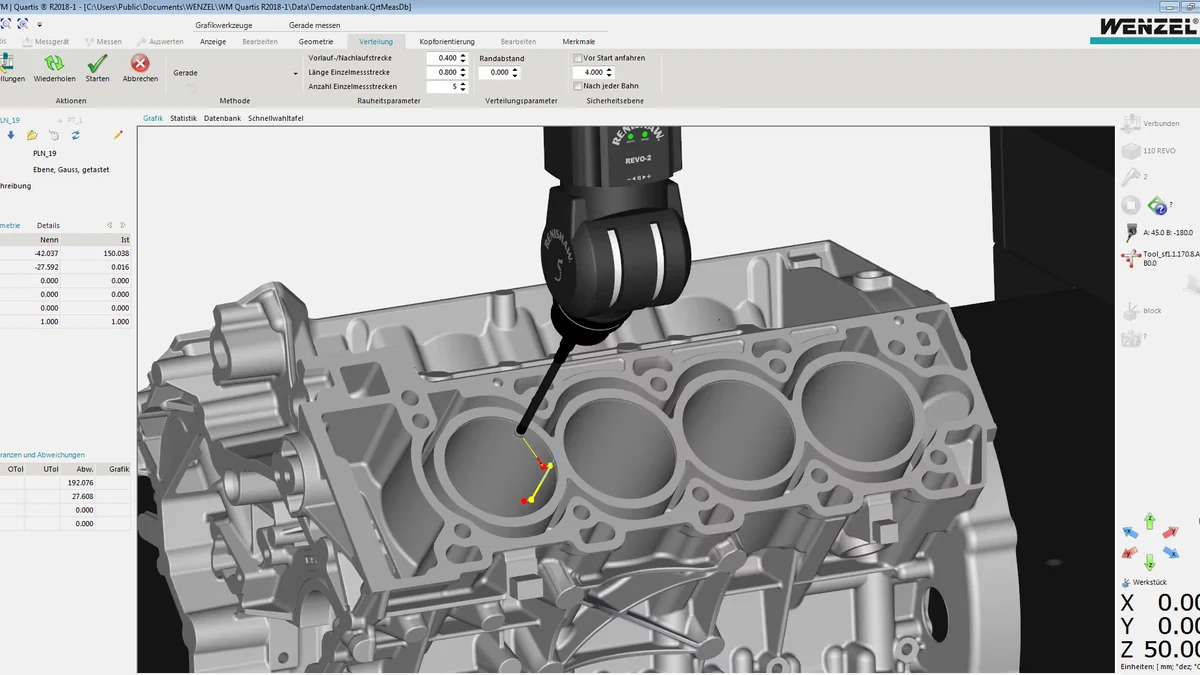

¿Cómo se complementan captura óptica y palpado?
La configuración permite intercambiar sensores ópticos y sondas táctiles compatibles. Revise la máquina, el cabezal y las características a medir para asignar la captura de superficies al LS 300 y el palpado a las referencias que requieren contacto.

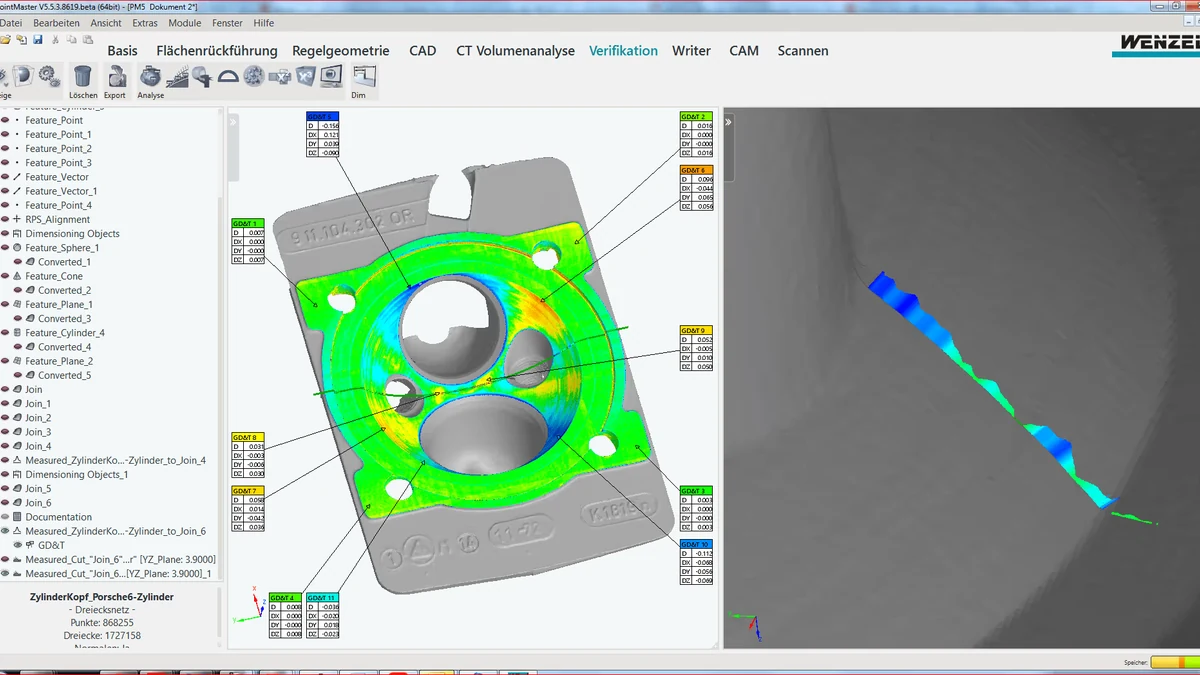

¿Qué hace falta para comparar con un nominal?
Además de los datos capturados, necesita una referencia nominal y el software de evaluación correspondiente. Defina las características y el criterio de aceptación de la pieza; un mapa de diferencias no establece por sí solo su conformidad.
Consulte por WENZEL WM | LS 300
Indique el modelo de CMM, el cabezal, las dimensiones del componente y las superficies de interés. MultiCAM puede ayudarle a evaluar la integración del LS 300 y el análisis que necesita después de capturar.
