SHINING 3D EinScan Libre
Capture, revise y genere la malla en el escáner, sin una computadora conectada. EinScan Libre integra pantalla y procesamiento para trabajar junto a la pieza.
- Todo en uno
- Trabajo inalámbrico
- Láser e infrarrojo
Todo en uno
Captura, edición y generación de malla en el propio dispositivo.
Trabajo inalámbrico
Pantalla OLED de 5,5 pulgadas y baterías reemplazables para captura autónoma.
Láser e infrarrojo
Laser HD, IR Rapid e IR Adaptive para distintos detalles, tamaños y superficies.
Color de 48 MP
La cámara de textura registra color junto con la geometría del objeto.
DESCRIPCIÓN

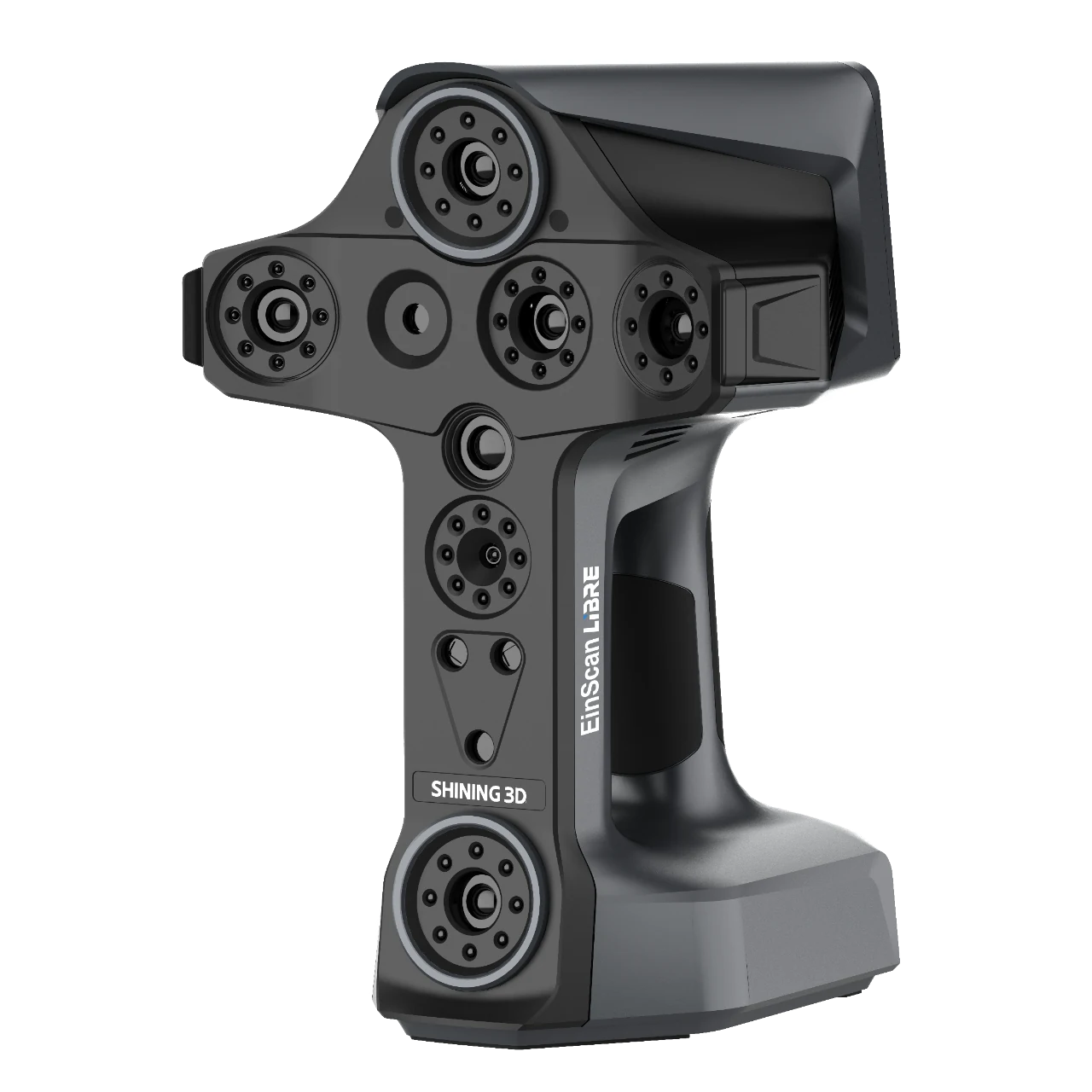

EinScan Libre: del escaneo a la malla en el propio equipo
EinScan Libre es un escáner 3D autónomo que reúne pantalla táctil OLED de 5,5 pulgadas, procesamiento NVIDIA y almacenamiento SSD de 1 TB. Permite capturar, revisar, editar y generar la malla en el dispositivo, sin una computadora conectada durante ese flujo.
Combina tres modos: Laser HD para detalle geométrico con textura, IR Rapid para cobertura de objetos grandes e IR Adaptive para superficies oscuras o reflectantes. La cámara de color de 48 MP conserva la apariencia del objeto. La malla puede continuar hacia ingeniería inversa en Geomagic Design X.
PROBLEMAS QUE RESUELVE
Capturar detalle y objetos grandes con un equipo autónomo
La movilidad, la superficie y el nivel de detalle cambian entre proyectos. Los tres modos de Libre permiten adaptar la captura y continuar hasta la malla sin una computadora conectada.
Movilidad en la captura
La pantalla táctil y el procesamiento integrado permiten capturar y revisar datos junto al objeto. Las baterías reemplazables sostienen un flujo de trabajo independiente de una computadora conectada.

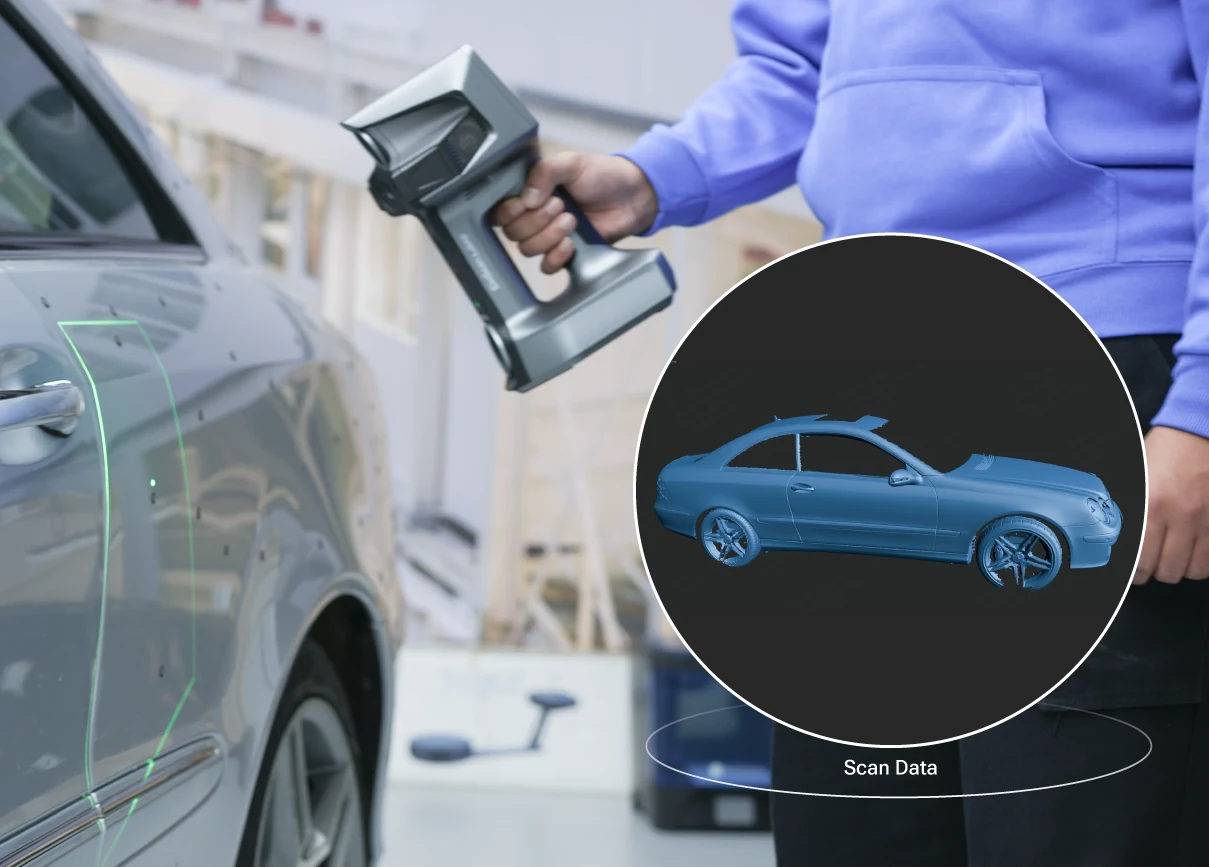

Superficies exigentes
IR Adaptive utiliza 38 líneas láser infrarrojas para capturar superficies oscuras o reflectantes. Este modo permite adaptar la adquisición al material de la pieza.

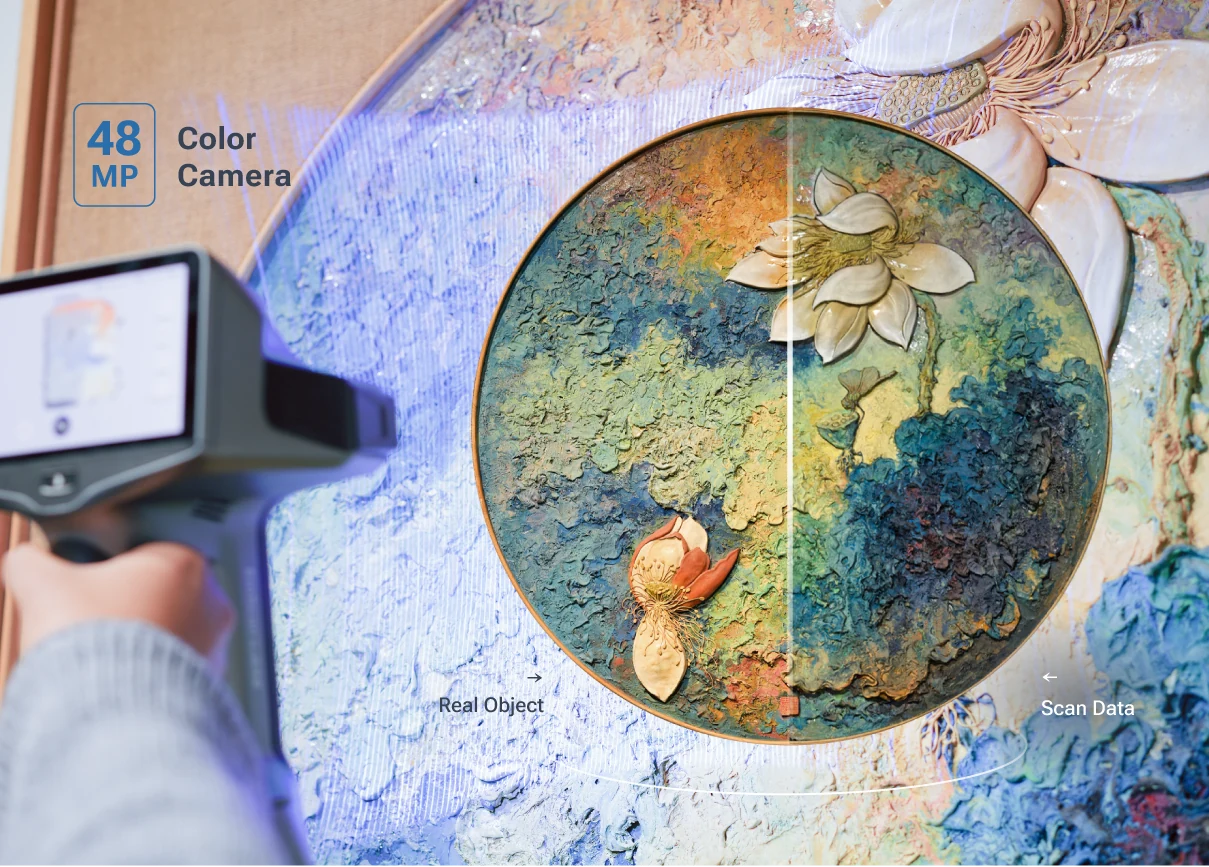

Forma y apariencia
La cámara de 48 MP registra textura junto con la forma. El modelo conserva información visual útil para documentación, diseño y reproducción de objetos culturales.
CAPACIDADES
Captura y procesamiento de EinScan Libre
101 líneas láser azules
Laser HD combina detalle geométrico y textura, con distancia entre puntos de 0,05 a 3 mm. La alineación por textura permite trabajar sin marcadores en objetos con información visual suficiente.
Hasta 4.500.000 puntos/s
El modo Laser HD adquiere hasta 4,5 millones de puntos por segundo para registrar geometría detallada durante la captura.
Cobertura en IR Rapid
IR Rapid ofrece un campo de hasta 983 × 979 mm y distancia de trabajo de hasta 1,5 m para cubrir superficies amplias.
Procesamiento NVIDIA
Jetson Orin NX integra CPU de ocho núcleos, GPU Ampere y 16 GB de memoria. El SSD de 1 TB almacena proyectos y modelos en el equipo.
Edición y malla
El dispositivo permite editar la captura y generar malla. Puede exportar datos en STL, OBJ, ASC y LAS para continuar el flujo en otras herramientas.
Alineación híbrida
Combina seguimiento por geometría, textura y marcadores según el objeto. La integración con PC permite fusionar capturas de distintas resoluciones y modos.
APLICACIONES
Aplicaciones de EinScan Libre en campo y diseño
La captura autónoma permite trabajar junto al objeto. El detalle láser, el campo infrarrojo y la textura amplían los flujos de documentación y reconstrucción digital.
Arte y patrimonio
Registra detalles y color de objetos culturales para documentación digital, reproducción y proyectos de diseño a partir de geometría existente.

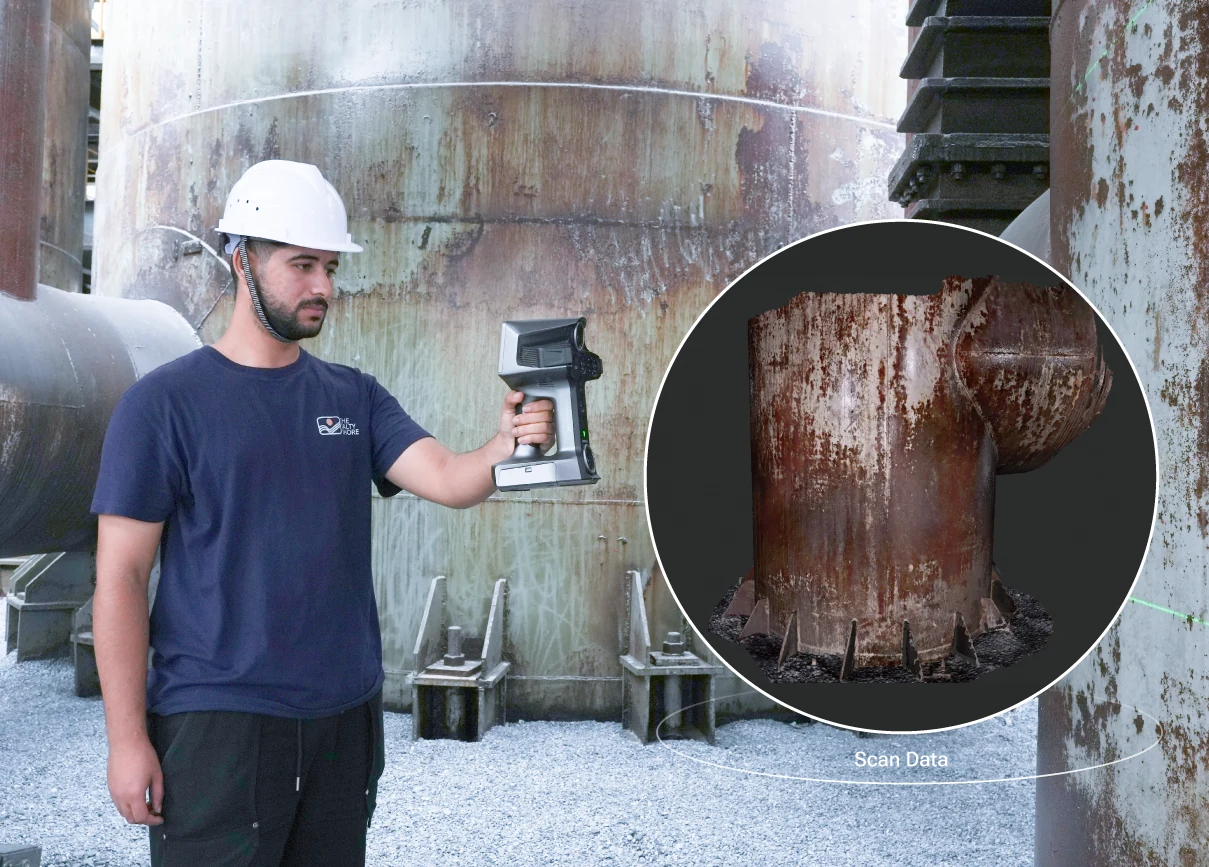

Maquinaria y transporte
IR Rapid cubre objetos grandes con un campo amplio y captura sin marcadores basada en las características del objeto. Los datos sirven para documentar y reconstruir geometría.

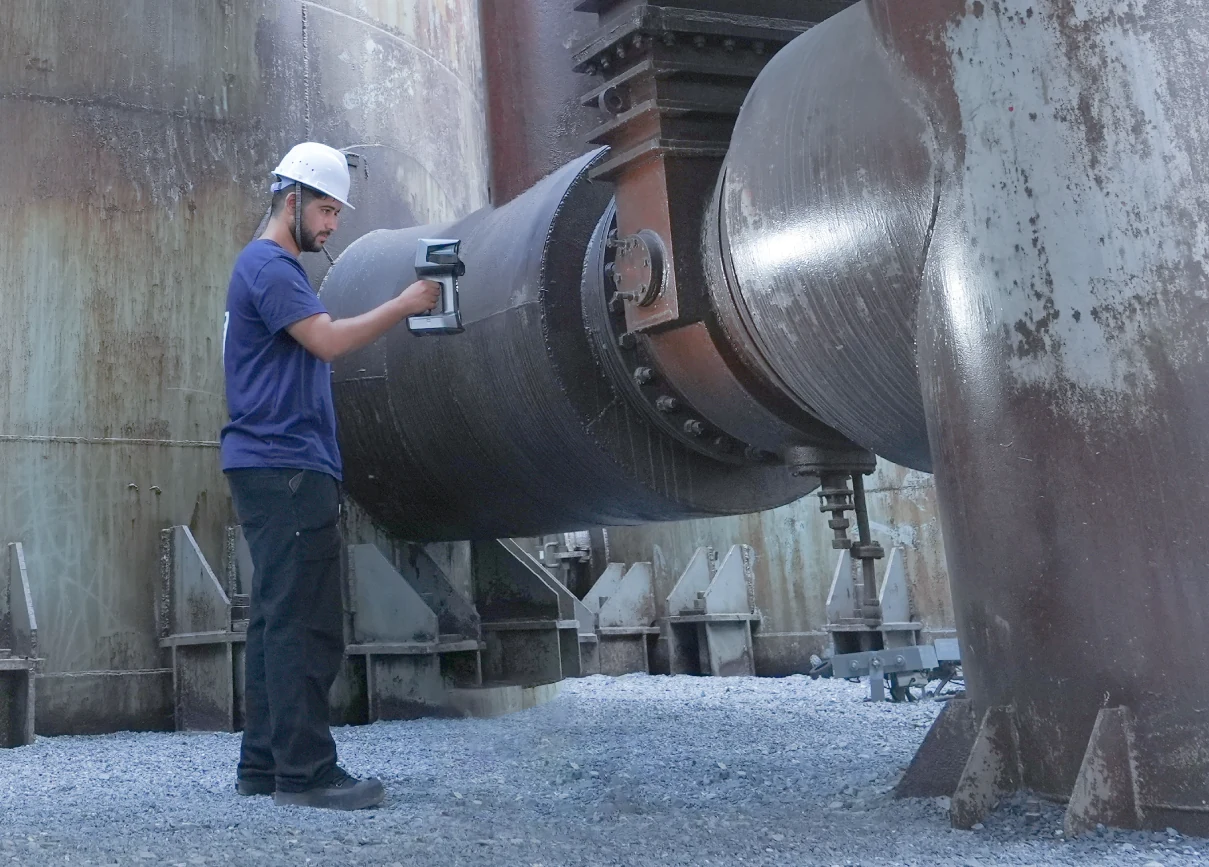

Trabajo en campo
El equipo autónomo permite capturar cerca de instalaciones y piezas que no resulta práctico trasladar. La pantalla muestra el avance y permite revisar los datos en el lugar.
Diseño automotriz
Laser HD e IR Adaptive aportan modos para registrar detalle y materiales oscuros o reflectantes. La geometría puede continuar hacia ingeniería inversa y diseño de componentes.
CONFIGURACIÓN
Tres modos para elegir según la captura
Laser HD
101 líneas láser azules, resolución de 0,05 a 3 mm y alineación por textura para proyectos con detalle geométrico y color.
IR Rapid
Infrarrojo VCSEL, resolución de 0,5 a 10 mm y campo de hasta 983 × 979 mm para objetos grandes y cobertura amplia.
IR Adaptive
38 líneas láser infrarrojas y resolución de 0,5 a 10 mm para superficies oscuras o reflectantes. La elección del seguimiento depende de las características del objeto.
ACOMPAÑAMIENTO
Implementación y soporte
Lo acompañamos desde la elección de EinScan Libre hasta su uso cotidiano, con asesoramiento, capacitación y soporte para el trabajo de su equipo.
Asesoramiento para decidir
Analizamos su aplicación y el tipo de datos que necesita para orientar la elección de EinScan Libre y su configuración. La consulta parte del trabajo que su equipo necesita resolver.
Capacitación personalizada
Formación presencial o remota, adaptada a su equipo, para aplicar la captura y las herramientas de EinScan Libre en su actividad. La capacitación conecta el equipo con su flujo de trabajo.
Soporte técnico cercano
Un canal de consulta con MultiCAM por correo, teléfono o WhatsApp para abordar dudas técnicas durante el uso del equipo y del software de captura.
Experiencia desde 1995
Integramos software, equipos y conocimiento técnico para aplicaciones de diseño, manufactura e inspección. Esa experiencia conecta la elección del escáner con el uso de los datos 3D.
PREGUNTAS FRECUENTES
Preguntas sobre EinScan Libre
¿Necesita una computadora durante la captura?
Libre permite capturar, editar y generar malla en el dispositivo. Integra pantalla táctil, procesador NVIDIA y SSD de 1 TB. La integración con PC amplía el procesamiento posterior y la fusión de capturas.
¿Qué modo conviene para detalles pequeños?
Laser HD ofrece 101 líneas láser azules y distancia entre puntos desde 0,05 mm. IR Rapid cubre superficies amplias e IR Adaptive se orienta a superficies oscuras o reflectantes.
¿Puede escanear sin marcadores?
Sí, mediante alineación por geometría, textura o una combinación de ambas. El objeto debe aportar características suficientes para sostener el seguimiento; también dispone de alineación con marcadores.
¿Qué archivos y software permiten continuar el trabajo?
Puede exportar STL, OBJ, ASC y LAS para continuar el trabajo. Para reconstruir geometría CAD a partir de la malla, evalúe el flujo de ingeniería inversa con Geomagic Design X.
