METRONOR · MEDICIÓN POR COORDENADAS
Metronor SOLO Probe
Metronor SOLO Probe es una CMM portátil electroóptica con una cámara y una sonda manual inalámbrica. Permite medir geometrías 3D, acceder a detalles ocultos o rebajados y comparar los resultados con datos CAD o planos técnicos.
- Medición por coordenadas
- Acceso portátil
- Alineación de componentes

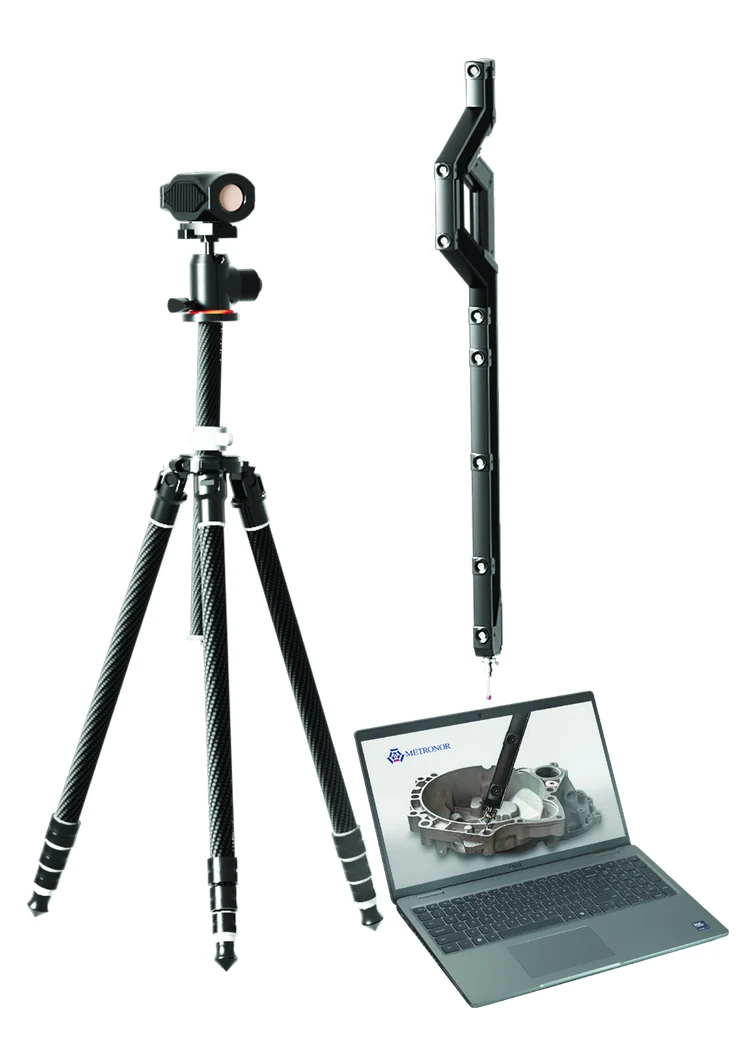

Metronor SOLO ProbeCMM portátil electroóptica
Medición por coordenadas
Captura puntos tridimensionales mediante una sonda referenciada ópticamente.
Acceso portátil
Lleva la medición hasta piezas, conjuntos y estructuras instaladas.
Alineación de componentes
Permite medir referencias geométricas para posicionar o verificar conjuntos.
Comparación con CAD y planos
Relaciona la geometría medida con las referencias de diseño que necesita comprobar.
DESCRIPCIÓN
Cómo encaja Metronor SOLO en la medición de la pieza
El sistema combina una cámara electroóptica con un Lightpen inalámbrico que el operador lleva hasta los puntos que necesita medir. La adquisición se realiza junto a la pieza: puede trabajar sobre geometrías, herramientas, matrices o conjuntos que resultarían difíciles de trasladar a una máquina fija.
El resultado puede compararse con datos CAD o con planos técnicos. Antes de definir la solución deben revisarse el tamaño de la pieza, el espacio de trabajo, los accesos, la visibilidad de la cámara, las características a controlar y el flujo que recibirá los datos medidos.
PROBLEMAS QUE RESUELVE
Acceder, relacionar y medir junto a la pieza
La punta debe llegar a la característica, el sistema debe relacionar sus coordenadas y el puesto debe permitir observar el Lightpen.

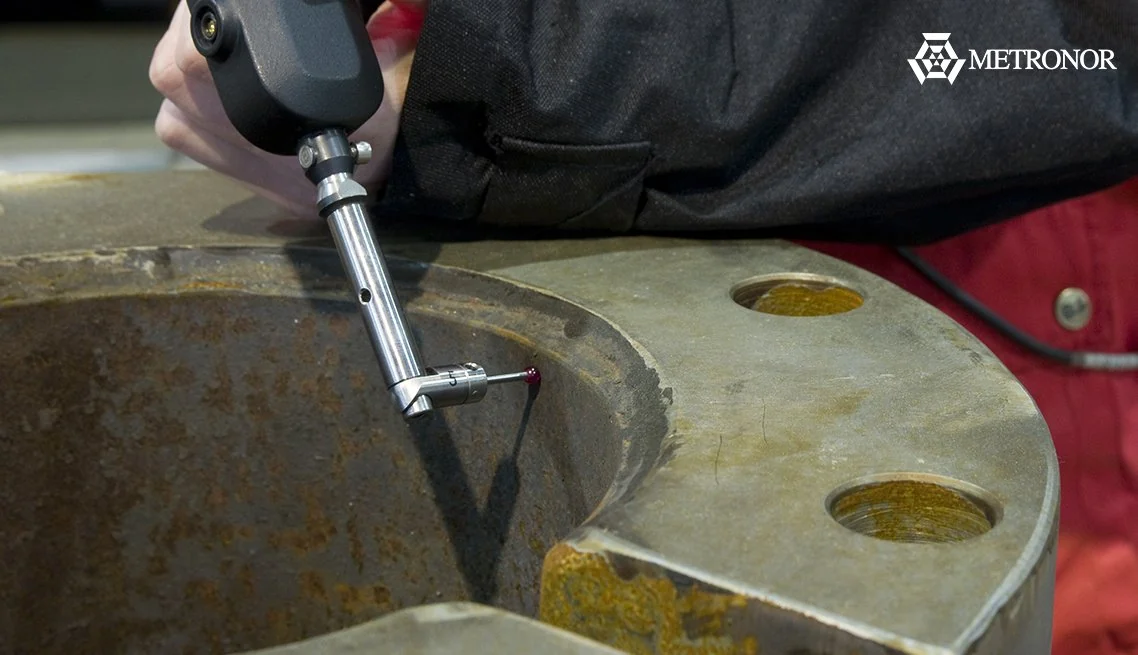

Acceder a detalles rebajados
La sonda manual lleva la punta hasta una característica profunda u oculta respecto de la superficie principal. La cámara sigue el Lightpen para relacionar ese punto con el resto de la geometría.

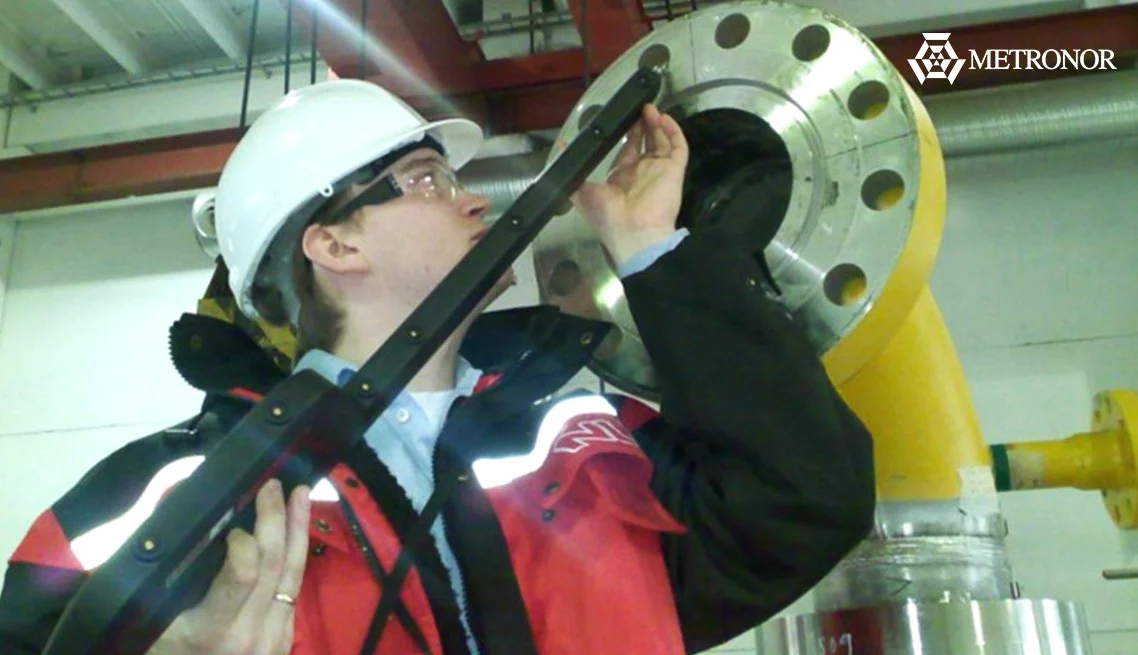

Relacionar posiciones y referencias
Al controlar caras, planos o ejes de un conjunto, los puntos adquiridos permiten construir referencias y comparar sus relaciones con CAD o con un plano. Defina qué características y tolerancias necesita comprobar.

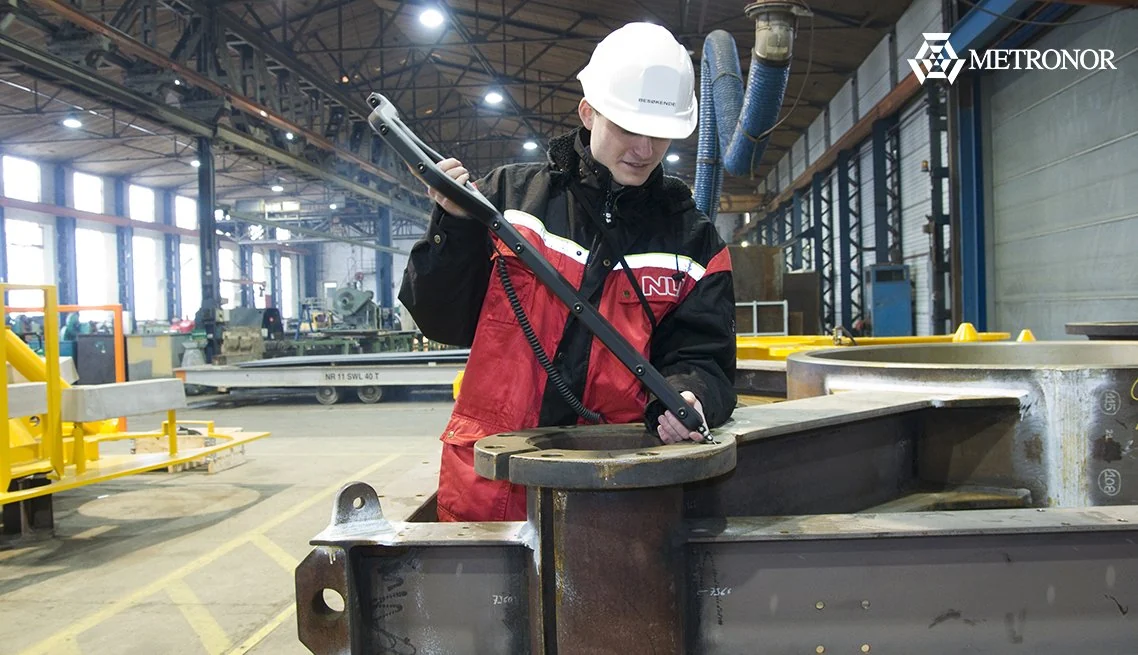

Medir donde está la pieza
El acceso portátil lleva el instrumento a piezas, herramientas y ensambles grandes. Puede realizar el palpado junto al conjunto y organizar la medición según los accesos y la línea de visión disponibles.
CAPACIDADES
Cómo obtiene y utiliza las coordenadas
La cámara, el Lightpen y las referencias de la pieza cumplen funciones distintas dentro del mismo procedimiento de medición.
Una cámara electroóptica
La cámara observa los marcadores del Lightpen y relaciona su posición con el origen del sistema. Su ubicación y los obstáculos del puesto determinan desde dónde puede medirse.
Sonda manual inalámbrica
El operador lleva la punta hasta la característica que necesita capturar. Los palpadores intercambiables permiten preparar el acceso físico según la geometría y la tarea.
Coordenadas y geometrías 3D
Los puntos permiten evaluar relaciones geométricas como planitud, paralelismo, perfiles, ejes y planos. La selección de referencias y características define qué datos necesita adquirir.
Comparación con el diseño
Los datos medidos pueden contrastarse con CAD o con planos técnicos para apoyar inspección, alineación, ajuste y documentación. El resultado debe conservar las referencias utilizadas para interpretarlo.
APLICACIONES
Tubos, conjuntos y control durante la fabricación
Prepare el palpado según la geometría, las referencias de la pieza y el momento del proceso en que necesita medir.
Tubos y cañerías
Adquiera puntos y relaciones geométricas en tubos o cañerías. En una pieza instalada, revise el acceso de la punta y la posición de la cámara antes de organizar las características que necesita medir.

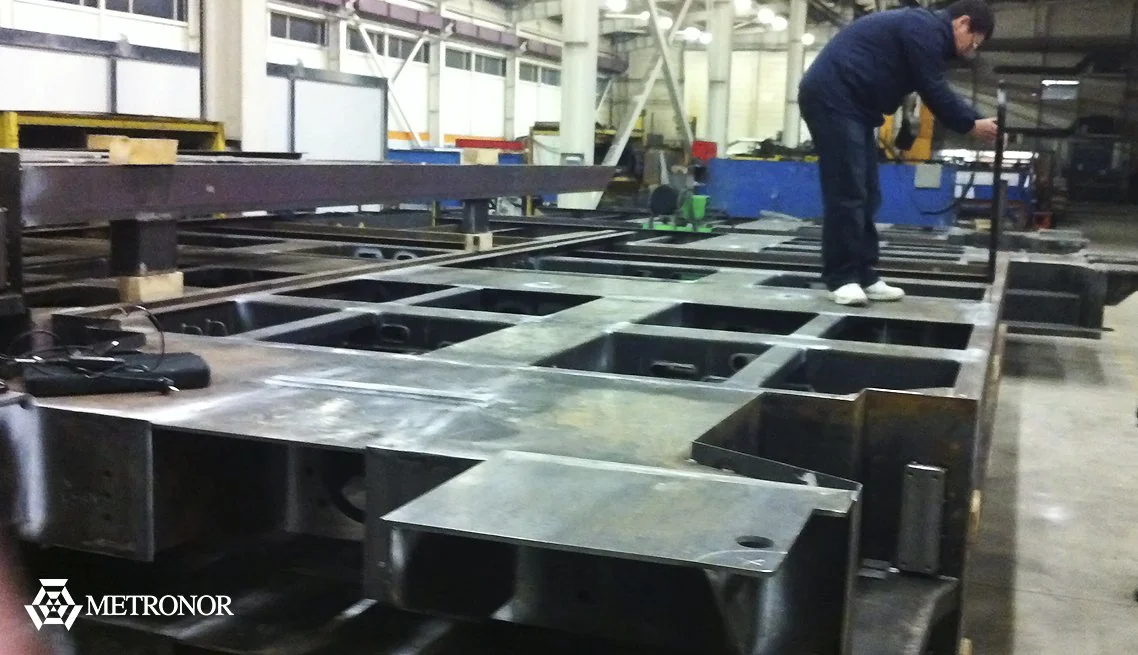

Grandes ensambles y alineación
Mida conjuntos y referencias geométricas para apoyar la alineación de componentes, ejes o planos. El volumen de trabajo y las posiciones disponibles cambian la disposición del sistema.

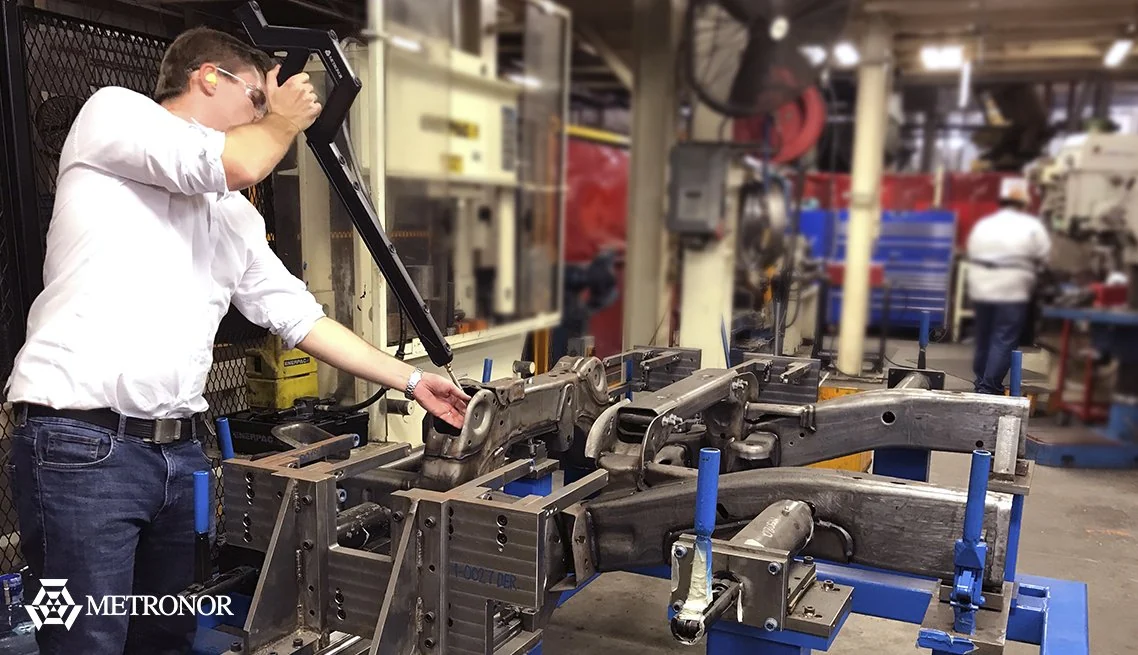

Inspección en proceso y utillajes
Lleve la medición al puesto para revisar una pieza durante la fabricación o la preparación de un dispositivo. Puede relacionar geometrías medidas con el diseño y apoyar ajustes del conjunto o del utillaje.
CONFIGURACIÓN
Preparar el acceso y el resultado de la medición
La distancia de trabajo de 1,5 a 25 m se refiere al sensor. Evalúe esa disposición junto con el volumen, las tolerancias y las posiciones desde las que se va a palpar.
Pieza y características
Describa dimensiones, forma, accesos, detalles ocultos, referencias, tolerancias y posiciones de trabajo que deben medirse. Las especificaciones distinguen volumen de medición y distancia a la cámara.
Entorno y visibilidad
Informe dónde se realizará la medición, qué espacio existe para la cámara y el operador, y qué obstáculos pueden interrumpir la línea de visión. La punta puede acceder a un detalle mientras el Lightpen continúa visible.
Resultado y proceso posterior
Defina si necesita coordenadas, alineación, comparación con CAD, verificación contra plano o documentación. Para capturar superficies, compare el palpado puntual con una solución de escaneo.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico, implementación, capacitación personalizada y soporte para relacionar la configuración del sistema con la pieza, el puesto y el resultado que necesita obtener.
Asesoramiento técnico
Revisamos las características, tolerancias y accesos de la pieza para relacionar el palpado por coordenadas con su necesidad de medición y comparar la configuración adecuada.
Implementación
Acompañamos la puesta en marcha y la incorporación del equipo al proceso de inspección, considerando la disposición del puesto y el flujo de datos que utilizará el resultado.
Capacitación personalizada
Trabajamos sobre la preparación de la medición, las referencias y la lectura de resultados con tareas vinculadas a su aplicación y a la configuración seleccionada.
Soporte técnico
Ayudamos a revisar dudas de operación y preparación del control para continuar utilizando el sistema en sus tareas de medición.
Comparta la pieza, el plano y el entorno de trabajo. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir si SOLO Probe corresponde a su aplicación
¿Qué es Metronor SOLO Probe?
Es un sistema electroóptico portátil de medición por coordenadas que utiliza una cámara y una sonda manual inalámbrica. Metronor lo incluye en su familia Large Volume Probing.
¿SOLO Probe puede medir detalles ocultos?
El Lightpen permite llevar la punta de medición hasta detalles ocultos o rebajados. La cámara debe seguir viendo los marcadores del Lightpen: el acceso de la punta y la línea de visión son criterios diferentes que deben revisarse juntos.
¿Los resultados pueden compararse con CAD?
Sí. Permite medir geometrías 3D y comparar los datos obtenidos con modelos CAD o planos técnicos. Las referencias de alineación, las características y las tolerancias definen cómo se realiza esa comparación.
¿Qué información conviene reunir para evaluar SOLO?
Dimensiones y geometría de la pieza, características y tolerancias a controlar, accesos, entorno, espacio para la cámara, frecuencia de uso y formato del resultado esperado.
¿La distancia de trabajo indica el tamaño máximo de la pieza?
La distancia de 1,5 a 25 m se mide desde el sensor. Para elegir una configuración hay que relacionarla con el volumen de trabajo, la ubicación de la cámara y las características que se van a palpar. Las especificaciones de medición distinguen el volumen y la distancia a la cámara.
¿Cuándo comparar SOLO Probe con DUO o con M-Scan 120?
SOLO Probe utiliza una cámara para el palpado por coordenadas. DUO incorpora dos cámaras: compare las especificaciones de ambos para el volumen y las tolerancias de su trabajo. M-Scan 120 captura superficies mediante escaneo 3D; la elección también depende de si necesita puntos palpados o una nube de puntos.
Conversemos sobre su aplicación para Metronor SOLO
Comparta la pieza, las características que necesita medir, el entorno y el resultado esperado. MultiCAM puede ayudar a revisar si SOLO Probe corresponde a la aplicación.
