SHINING 3D FreeScan Trio
Capture piezas para inspección o ingeniería inversa con FreeScan Trio. Sus modos láser adaptan la captura al detalle y permiten escanear sin marcadores cuando la geometría ofrece referencias suficientes.
- Modo sin marcadores
- Cuatro modos de escaneo
- Configuración de tres cámaras
SHINING 3D FreeScan TrioEscáner láser 3D portátil
Modo sin marcadores
Las 98 líneas láser permiten alinear por rasgos geométricos sin colocar objetivos cuando la pieza ofrece referencias suficientes.
Cuatro modos de escaneo
El equipo usa 26 líneas para velocidad, 7 para detalle, 26 o una para cavidades y 98 para escaneo sin marcadores.
Configuración de tres cámaras

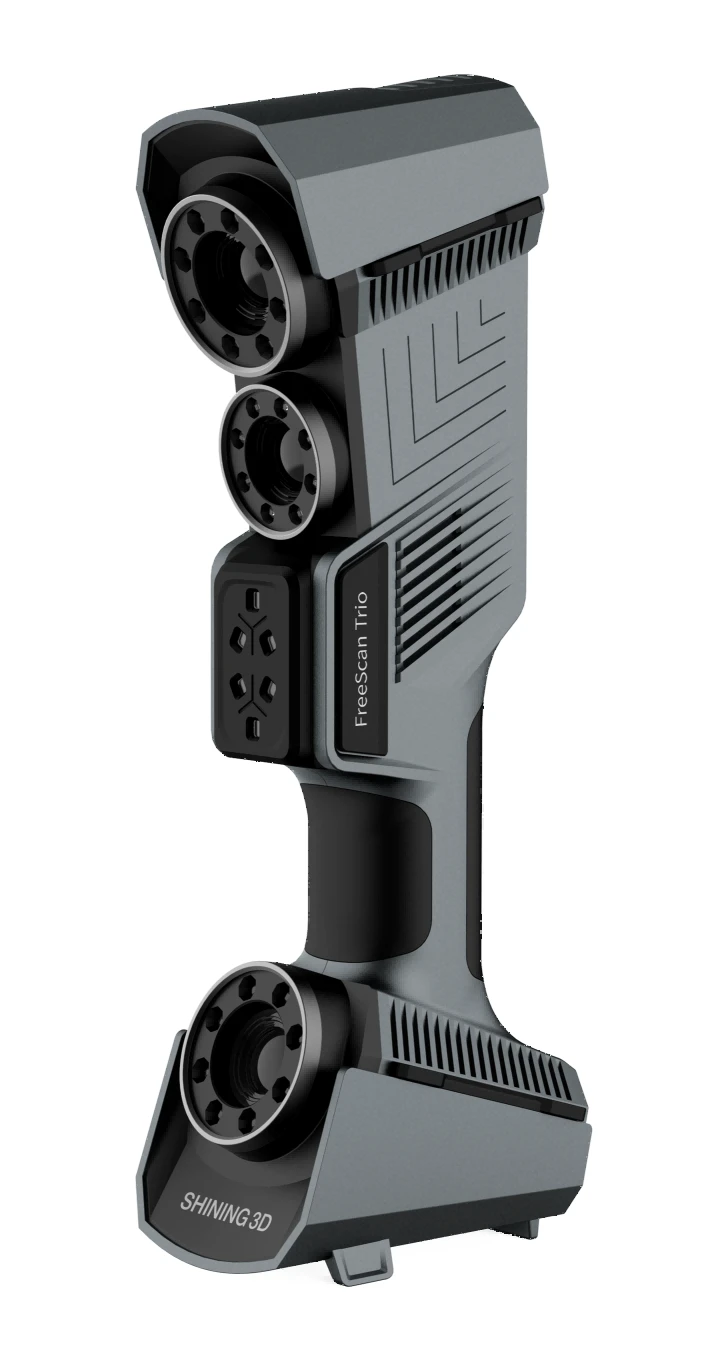

Tres cámaras industriales de 5 MP registran las superficies y sus detalles durante el escaneo.
Fotogrametría integrada
La fotogrametría ayuda a conservar la referencia volumétrica al capturar objetos grandes.
DESCRIPCIÓN
Escaneo láser 3D de piezas industriales con FreeScan Trio
El escaneo registra la superficie como datos 3D. Utilice esa geometría para analizar desviaciones frente al CAD o como referencia al reconstruir un modelo mediante ingeniería inversa.
El modo de 98 líneas láser permite capturar superficies con rasgos geométricos sin colocar marcadores. Para medir detalles, agujeros profundos o conjuntos grandes, el equipo ofrece modos de alta velocidad, detalle y cavidades, además de fotogrametría integrada. Los datos 3D pueden continuar hacia inspección o ingeniería inversa.
Captura sin marcadores
El modo de 98 líneas usa alineación por características cuando la geometría de la pieza aporta referencias suficientes.
PROBLEMAS QUE RESUELVE
Escanear superficies grandes y detalles difíciles
FreeScan Trio permite elegir cómo registrar una superficie: capturar sin marcadores, recorrer conjuntos grandes con apoyo de fotogrametría o cambiar de modo para llegar a cavidades y detalles.
Escaneo de superficies sin marcadores
En piezas con suficientes rasgos geométricos, el modo de 98 líneas alinea la captura sin colocar objetivos. Es útil cuando preparar una superficie extensa consumiría tiempo de operación.
Detalle en geometrías complejas

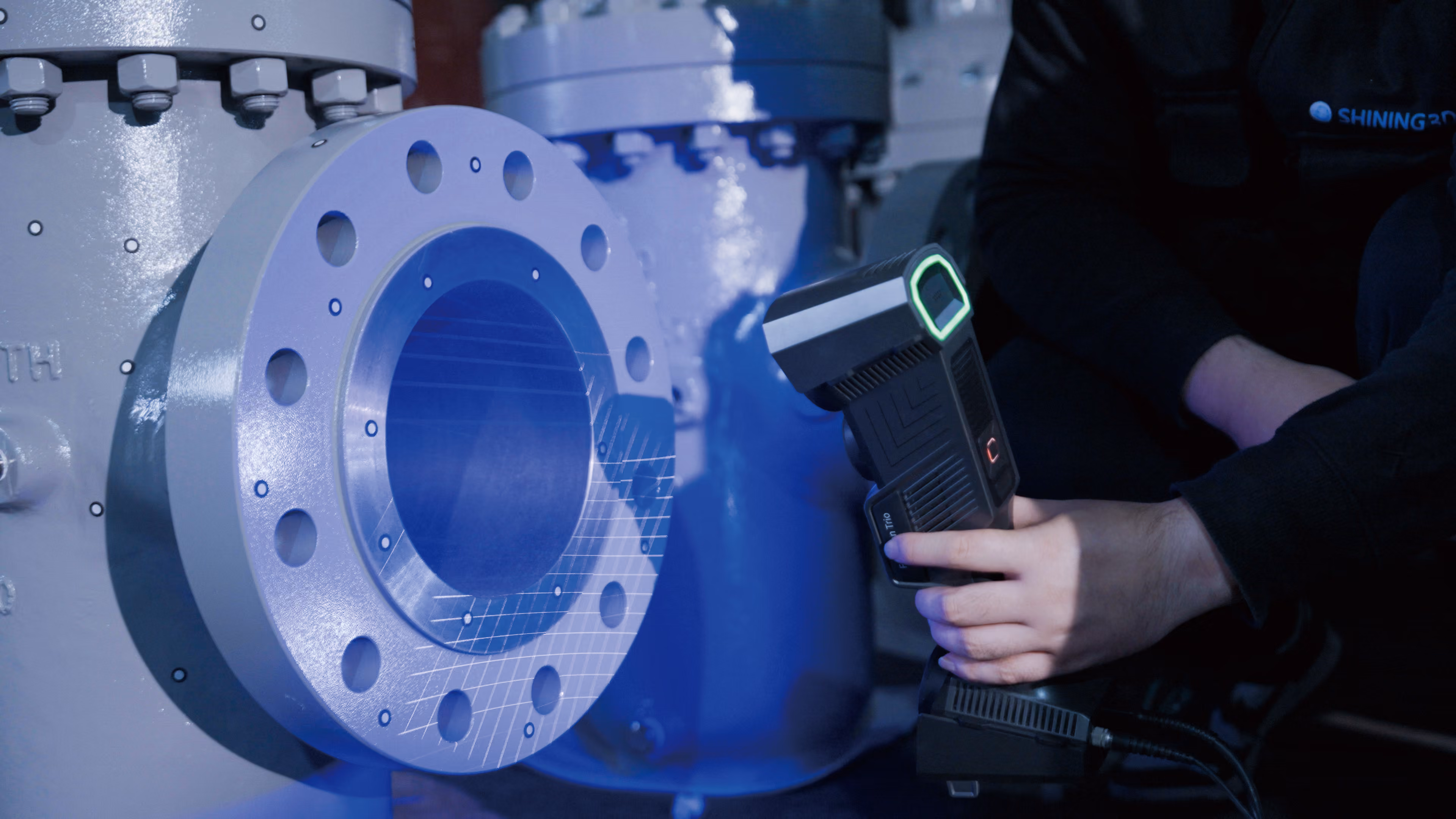

Las zonas con cambios de forma, bordes y superficies curvas requieren datos continuos. El modo de detalle y las tres cámaras industriales ayudan a registrar esas características para su análisis posterior.
Acceso a agujeros y cavidades

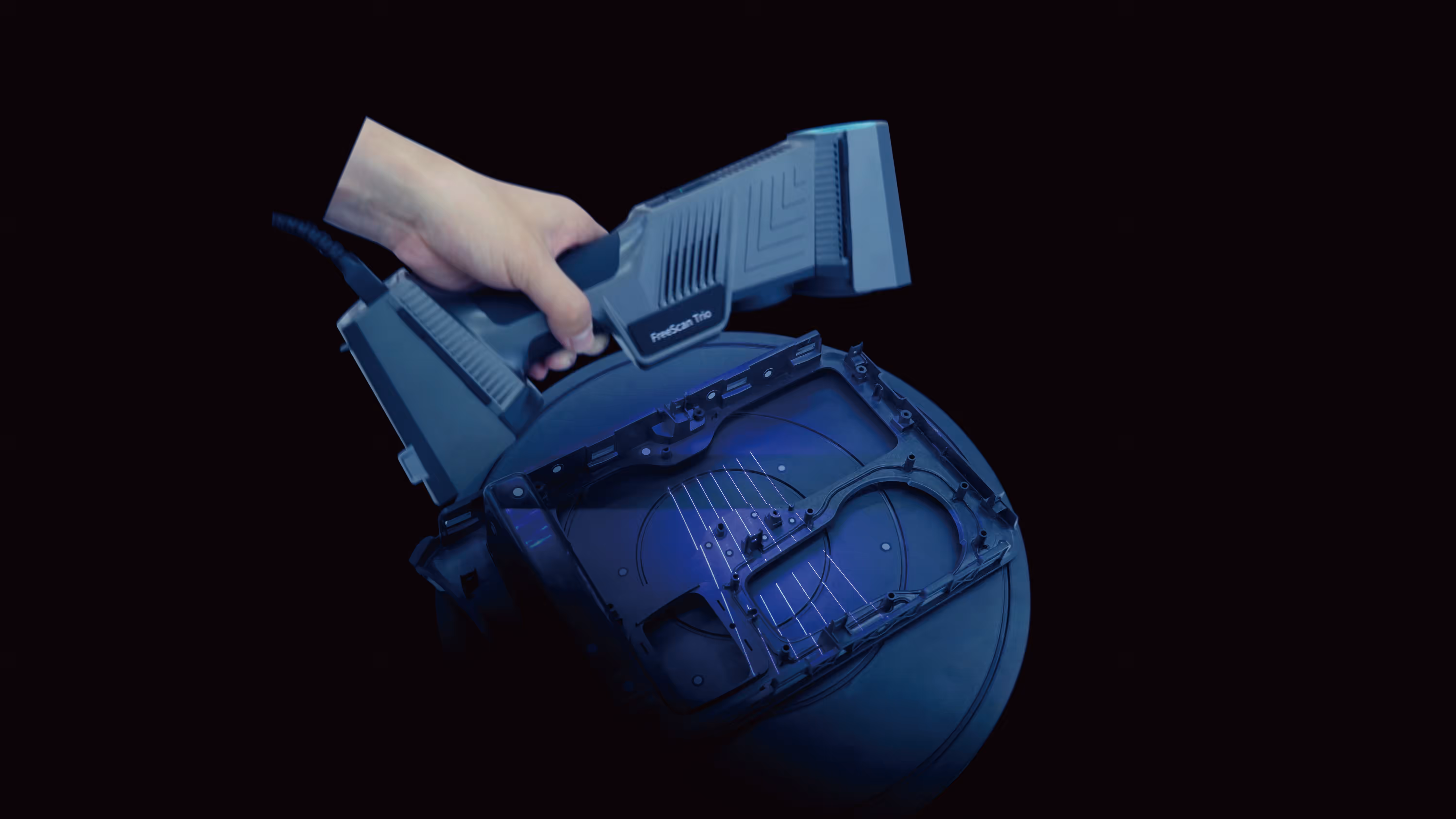

El modo de agujeros profundos utiliza 26 líneas o una línea láser para capturar interiores, bolsillos y paredes finas que demandan una orientación de cámara adecuada.
CAPACIDADES
Cuatro modos de escaneo y fotogrametría integrada
El sistema combina un modo de 98 líneas sin marcadores con modos de alta velocidad, detalle y agujeros profundos. La fotogrametría integrada ayuda a mantener referencia volumétrica en objetos grandes.
Modo sin marcadores
Las 98 líneas láser permiten alinear por características y capturar sin marcadores cuando la geometría aporta referencias suficientes. La velocidad de captura alcanza hasta 3.010.000 puntos por segundo en este modo.
Cuatro modos de escaneo
El equipo ofrece 26 líneas para alta velocidad, 7 líneas paralelas para detalle, 26 o una línea para cavidades profundas y 98 líneas para escaneo sin marcadores. El modo se elige según la geometría a registrar.
Configuración de tres cámaras
Tres cámaras industriales de 5 MP registran los datos de escaneo. El fabricante combina esta configuración con fotogrametría para trabajar sobre objetos de mayor tamaño.
Fotogrametría para piezas grandes
La fotogrametría integrada establece referencias para el escaneo de piezas grandes y ayuda a mantener la precisión volumétrica al recorrer el objeto.
APLICACIONES
Aplicaciones industriales de FreeScan Trio
FreeScan Trio captura componentes automotrices, fuselajes y equipos industriales para inspección, documentación o ingeniería inversa.
Inspección de componentes automotrices
La digitalización de una carrocería o componente de vehículo permite obtener su superficie 3D para compararla con una referencia digital y revisar diferencias de forma.
Captura de estructuras aeronáuticas
En fuselajes y conjuntos de gran escala, la fotogrametría integrada ayuda a registrar el objeto completo y conservar la referencia volumétrica durante la captura.

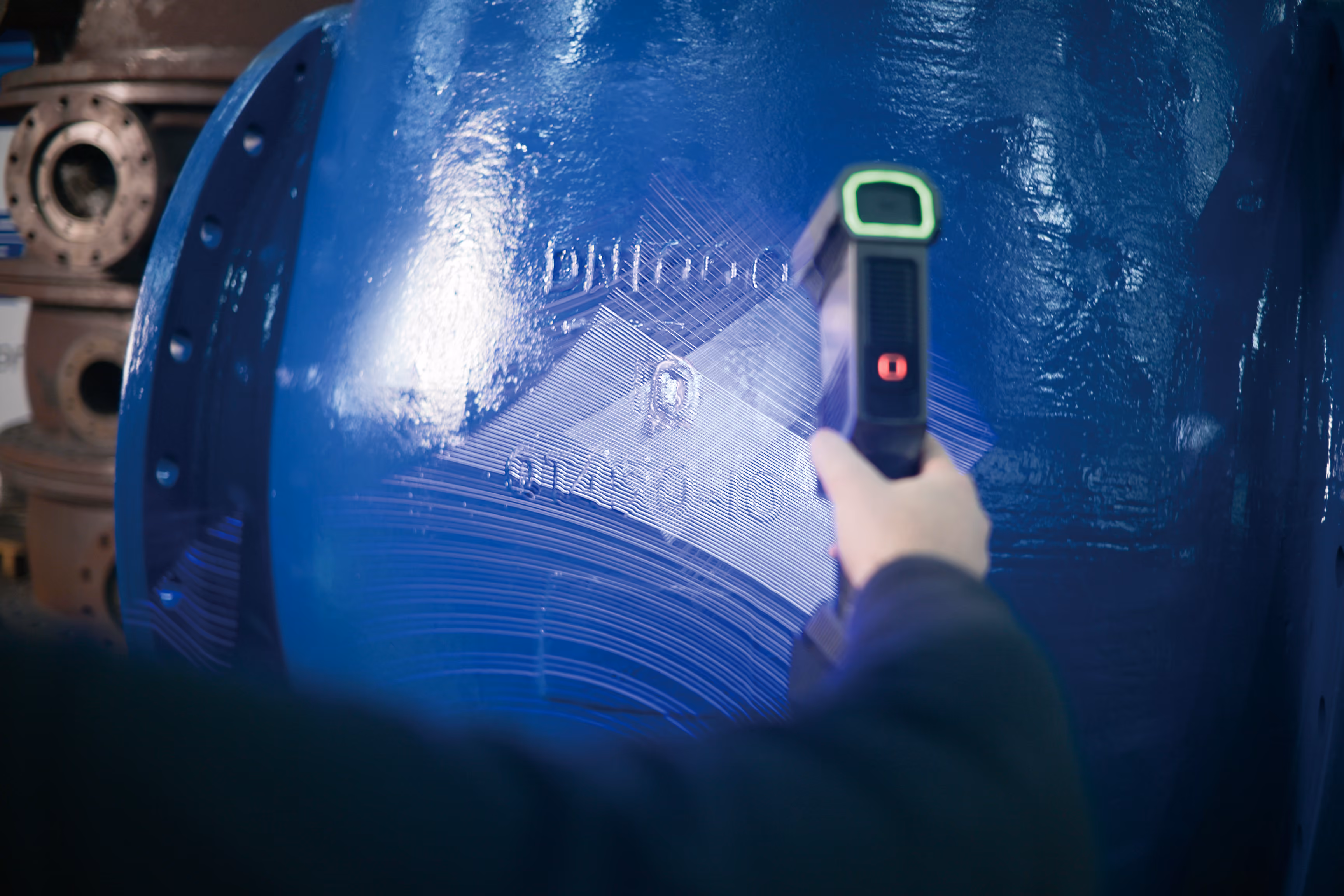

Equipos de energía e industria pesada
La captura sobre componentes grandes, como turbinas, permite generar geometría 3D para revisar deformaciones, daños o diferencias frente a un modelo de referencia.
Inspección cerca del proceso

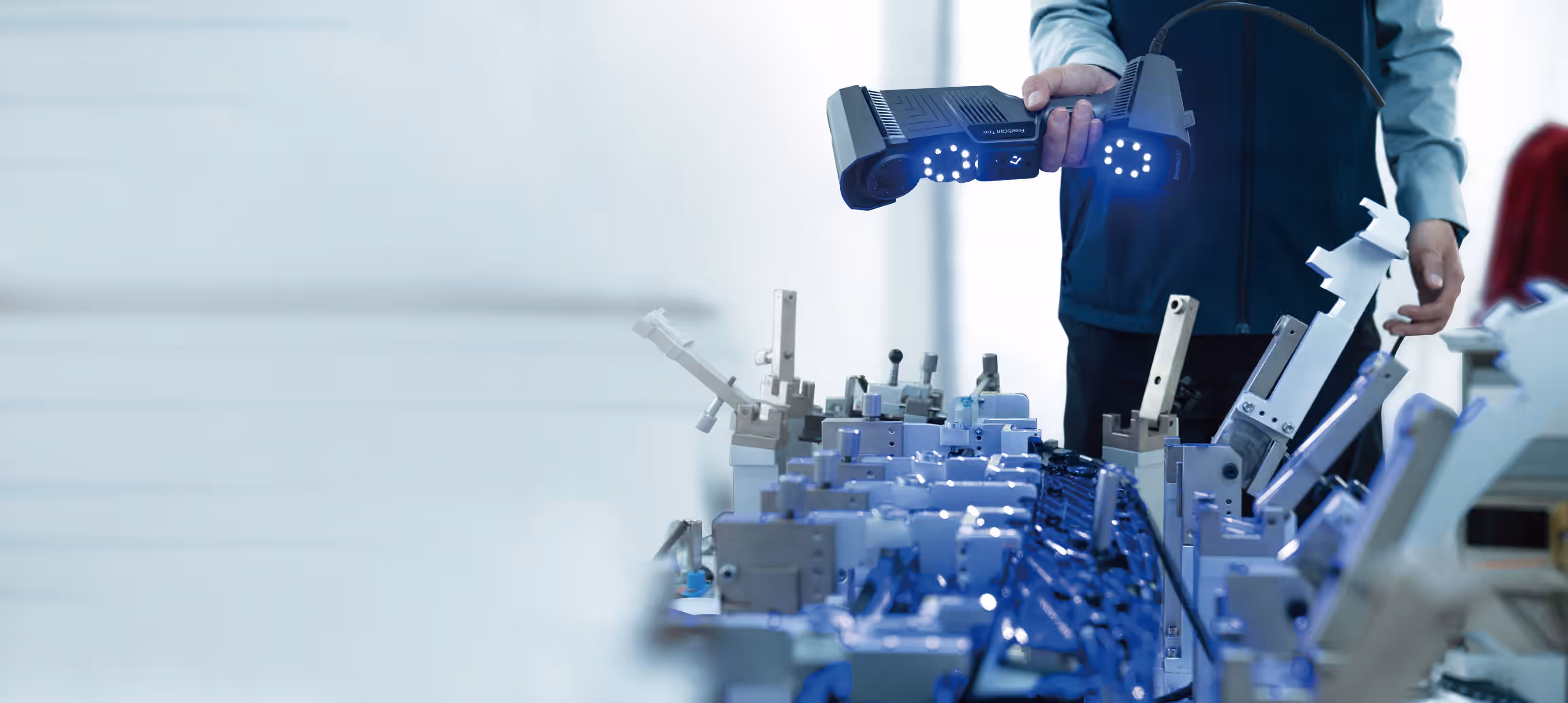

El equipo portátil permite registrar piezas en su lugar de trabajo. Los datos capturados pueden pasar a una comparación 3D o documentar la geometría sin trasladar el objeto a un sistema fijo.
Configuración
Qué definir antes de seleccionar FreeScan Trio
El tamaño y la geometría de la pieza orientan la elección del modo láser. La comparación con CAD o la reconstrucción de la pieza determinan el detalle y el software de análisis necesarios.
Pieza y superficie
Determine si la geometría permite alineación por características o necesita marcadores. Las superficies oscuras o reflectantes y las cavidades requieren revisar el modo de escaneo y el acceso físico.
Resultado requerido
Defina si la salida alimentará una comparación CAD, un proceso de ingeniería inversa o documentación de la pieza. Así se elige la resolución y el flujo de software apropiados.
Entorno y operación
La conexión USB 3.0 transfiere los datos al software durante la captura. La fotogrametría integrada aporta una referencia de posición para mantener la precisión en piezas grandes.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección, puesta en marcha y uso de FreeScan Trio para integrar la captura 3D al trabajo de su equipo.
Asesoramiento para decidir
Revisamos la pieza, sus superficies y el objetivo de medición para orientar el modo de captura y el equipo adecuado.
Capacitación personalizada
Capacitación presencial o remota para preparar la pieza, elegir el modo de escaneo y gestionar los datos capturados.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre la operación del escáner y el flujo posterior de datos 3D.
Puesta en marcha e integración
Ayudamos a poner en marcha el equipo y a conectar la captura con el software de inspección o ingeniería inversa que utilizará los datos.
PREGUNTAS FRECUENTES
Preguntas para evaluar FreeScan Trio
Cómo elegir el modo de captura, trabajar con piezas grandes y continuar con los datos 3D.
¿Qué formatos de datos puede entregar FreeScan Trio?
El software de FreeScan Trio permite exportar ASC, OBJ, STL y PLY. Elija el formato compatible con el programa de inspección o ingeniería inversa donde continuará el trabajo.
¿Para qué aplicaciones conviene evaluar FreeScan Trio?
FreeScan Trio se utiliza para inspección 3D e ingeniería inversa de piezas industriales. El modo de 98 líneas permite escanear sin marcadores si la superficie tiene rasgos geométricos suficientes; otros modos ayudan a registrar detalle o cavidades.
¿Qué información se necesita para comparar esta solución?
Conviene conocer tamaño, material, geometría y accesibilidad de la pieza, además del uso posterior de los datos. Esos datos orientan el modo láser, la preparación con o sin marcadores y el flujo de inspección o ingeniería inversa.
¿Qué acompañamiento ofrece MultiCAM?
MultiCAM puede acompañar la elección y puesta en marcha del escáner, capacitar al equipo y atender consultas técnicas por correo, teléfono o WhatsApp durante su uso.
Conversemos sobre su aplicación para FreeScan Trio
Comparta dimensiones, material y geometría de la pieza, junto con el uso previsto de los datos. MultiCAM puede orientar el modo de escaneo, la preparación y la puesta en marcha.
