METRONOR · MEDICIÓN DE GRANDES VOLÚMENES
Metronor DUO
Mida y alinee características de utillajes y conjuntos grandes junto a la pieza. Metronor DUO combina dos cámaras y la sonda Lightpen para adquirir coordenadas por contacto y relacionarlas con las referencias nominales.
- Triangulación con dos cámaras
- Palpado manual Lightpen
- Inspección y alineación

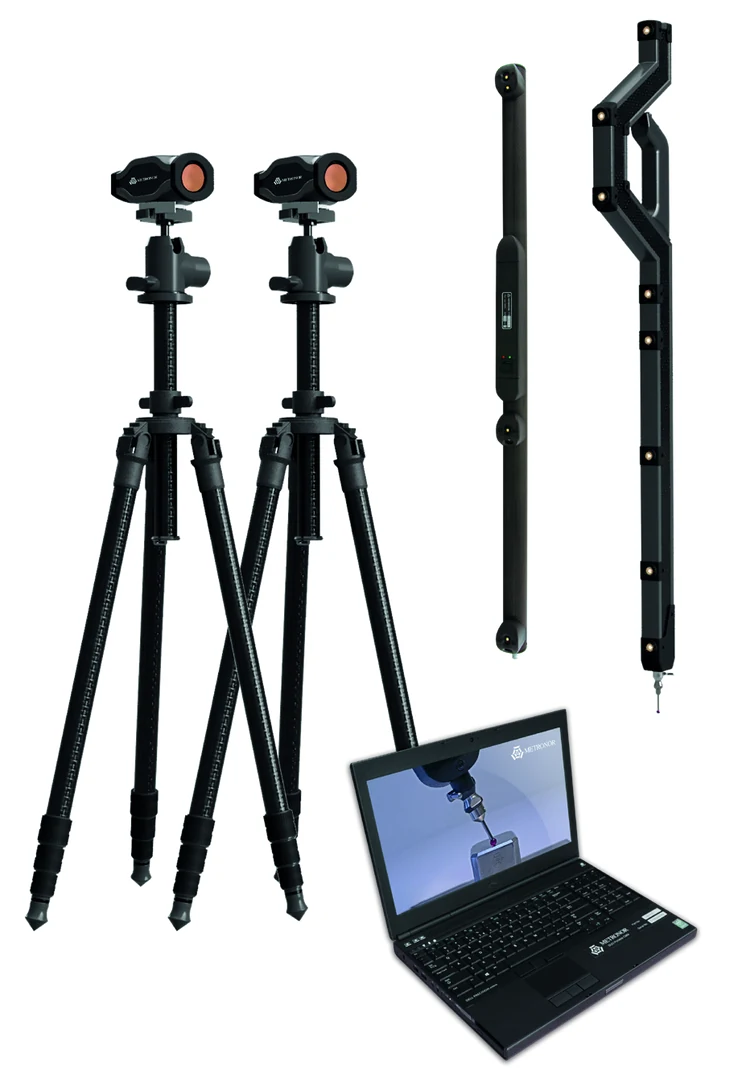

Metronor DUOCMM portátil de dos cámaras
Dos cámaras separadas
Triangulan los puntos adquiridos por el sistema.
Palpado por coordenadas
Adquiere orificios, ranuras, bordes y superficies.
Comparación nominal
Relaciona puntos medidos con CAD o plano en el software elegido.
Posición y orientación
Apoya la alineación geométrica de herramientas y conjuntos.
DESCRIPCIÓN
Metronor DUO junto a la pieza y al proceso
DUO lleva la medición por coordenadas hasta herramientas, piezas o ensambles grandes. El operador apoya el Lightpen en las características que necesita controlar; las cámaras triangulan esos puntos. Así puede trabajar junto a una bancada, un utillaje o un conjunto que debe permanecer en su puesto.
Los puntos adquieren utilidad cuando se relacionan con referencias y tolerancias. En el software de metrología seleccionado, puede compararlos con CAD o plano, analizar la geometría o revisar la posición de componentes. Prepare ese resultado desde el inicio: inspeccionar una pieza, ajustar un utillaje y seguir una deformación requieren mediciones diferentes.
PROBLEMAS QUE RESUELVE
Geometría, referencias y cambios durante el proceso
DUO combina adquisición de puntos con relaciones geométricas para revisar el trabajo donde se realiza.

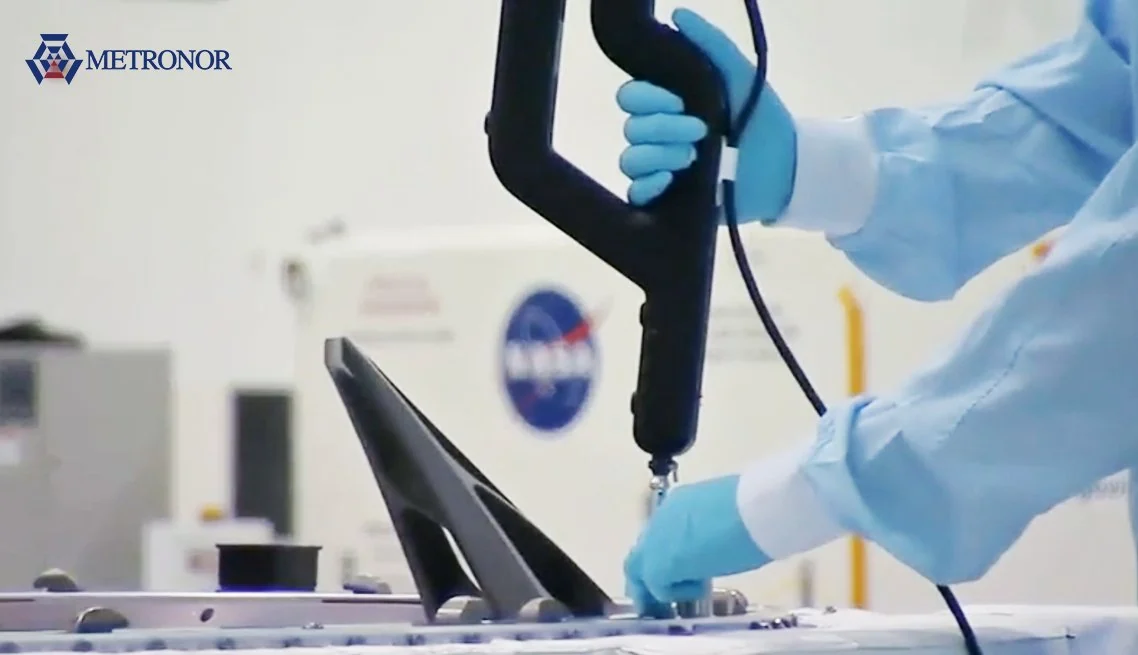

Comparar características con el nominal
Adquiera puntos de orificios, ranuras, bordes o superficies con la sonda manual. Al relacionarlos con CAD o plano y las referencias del control, puede revisar la geometría mediante el software de metrología seleccionado y sus herramientas GD&T.

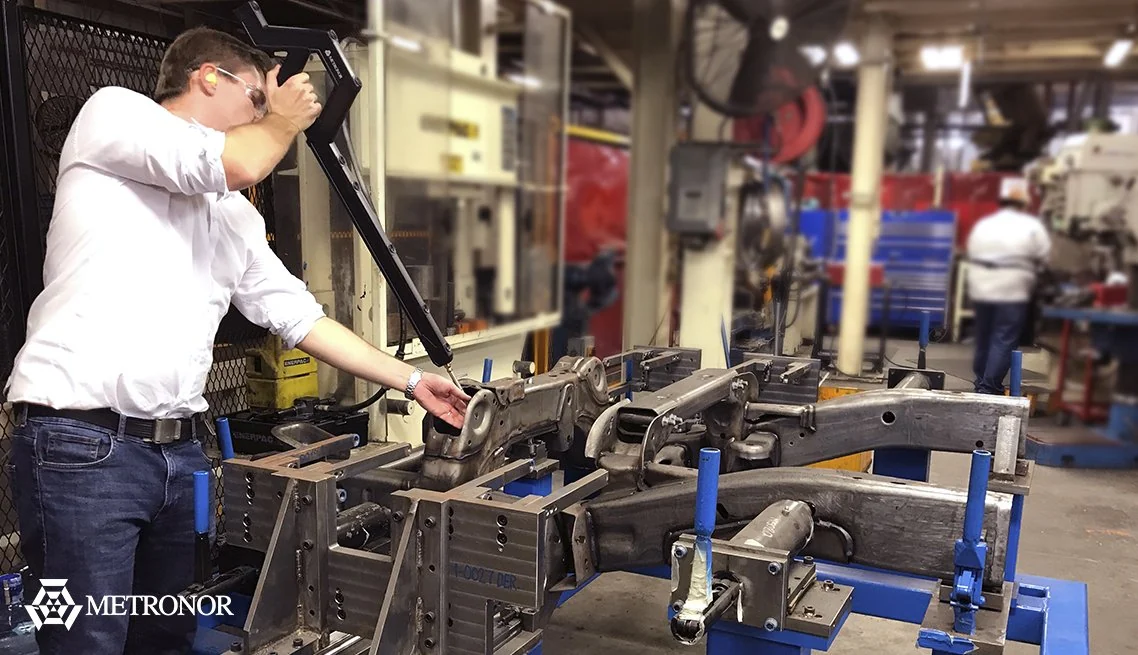

Alinear herramientas y ensambles
La medición de posición y orientación en seis grados de libertad permite relacionar las referencias de componentes o utillajes. Utilice esos datos para preparar el ajuste geométrico y comprobarlo contra las posiciones previstas.

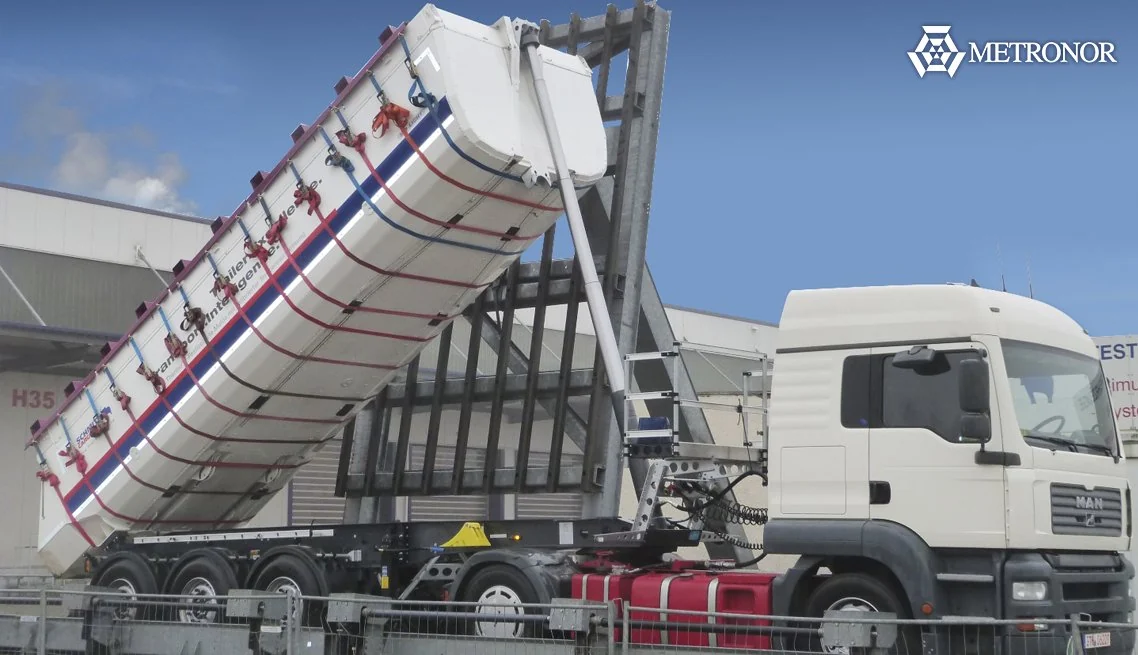

Observar una deformación
Con la opción LED Kit puede seguir referencias LED y observar cómo cambia la relación entre ellas durante un ensayo o proceso. Prepare los marcadores y el registro según el fenómeno que necesita estudiar; esta aplicación requiere el kit adicional.
CAPACIDADES
Cómo se obtienen y utilizan las coordenadas
La configuración óptica, la sonda y el análisis deben corresponder a la tarea de medición.
Triangulación óptica
Dos cámaras separadas determinan los puntos en tres dimensiones. La separación y la posición de los sensores se preparan según la pieza y las características que deben mantenerse visibles.
Sonda manual inalámbrica
El Lightpen permite llevar la punta hasta las características sin una cadena de brazos articulados. El recorrido del operador y el acceso físico a los puntos forman parte de la preparación.
CAD, plano y GD&T
El software de metrología relaciona los puntos con datos nominales y referencias geométricas. Seleccione las funciones de análisis necesarias junto con la configuración del sistema.
Seguimiento de referencias LED
El sistema puede relacionar puntos de referencia para estudiar cambios de posición o repetibilidad. Para seguimiento de estructuras se utiliza el LED Kit opcional y una preparación acorde con el ensayo.
APLICACIONES
Fundición, mecanizado y grandes conjuntos
Seleccione la aplicación a partir de las características que necesita adquirir y de la decisión que tomará con los datos.

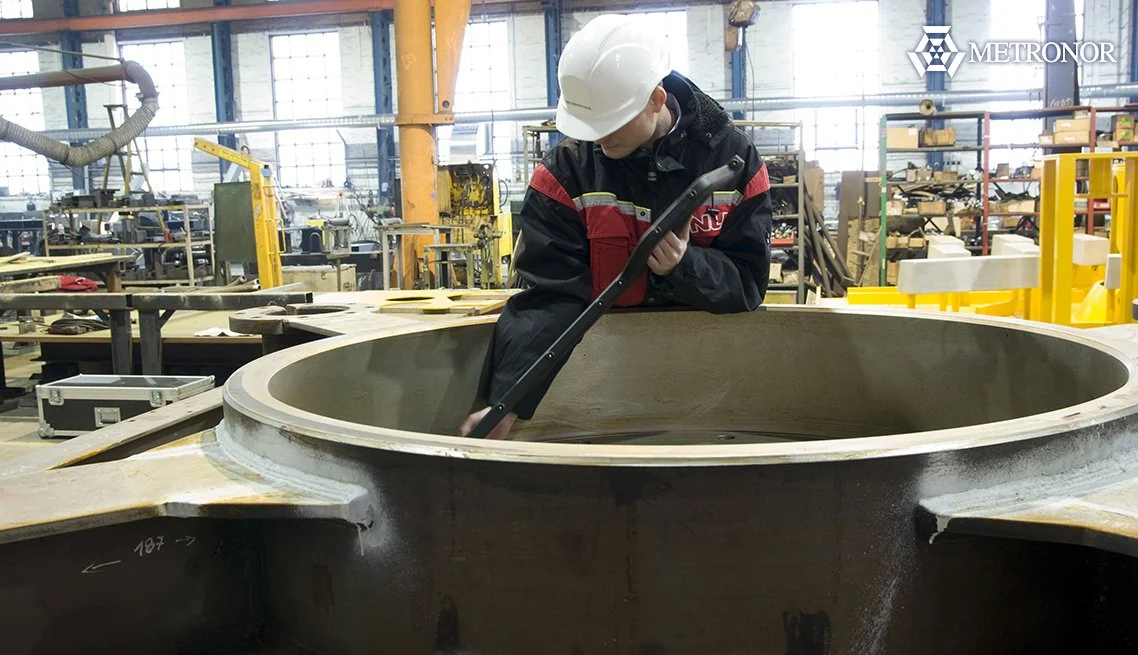

Piezas fundidas y forjadas
Mida características de la pieza y relacione la geometría con el nominal. El control del material excedente ayuda a preparar la evaluación del componente antes de operaciones posteriores.

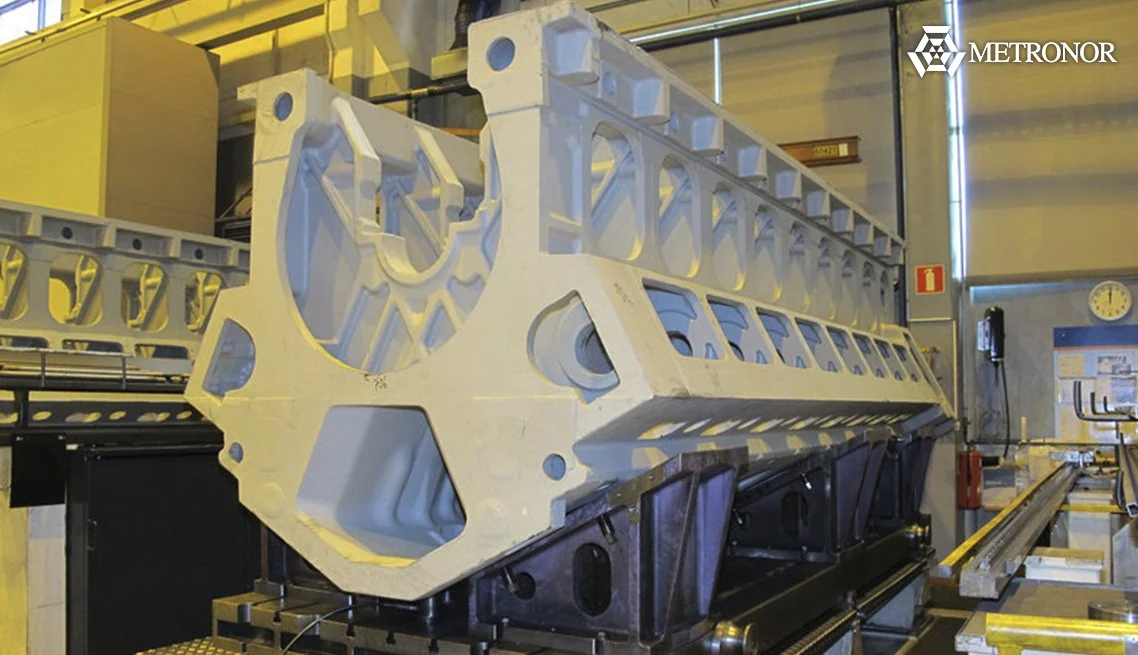

Referencias antes del mecanizado
Revise la posición de una pieza o las referencias de un utillaje junto a la bancada. La medición apoya la alineación geométrica y la inspección en proceso según el acceso disponible.

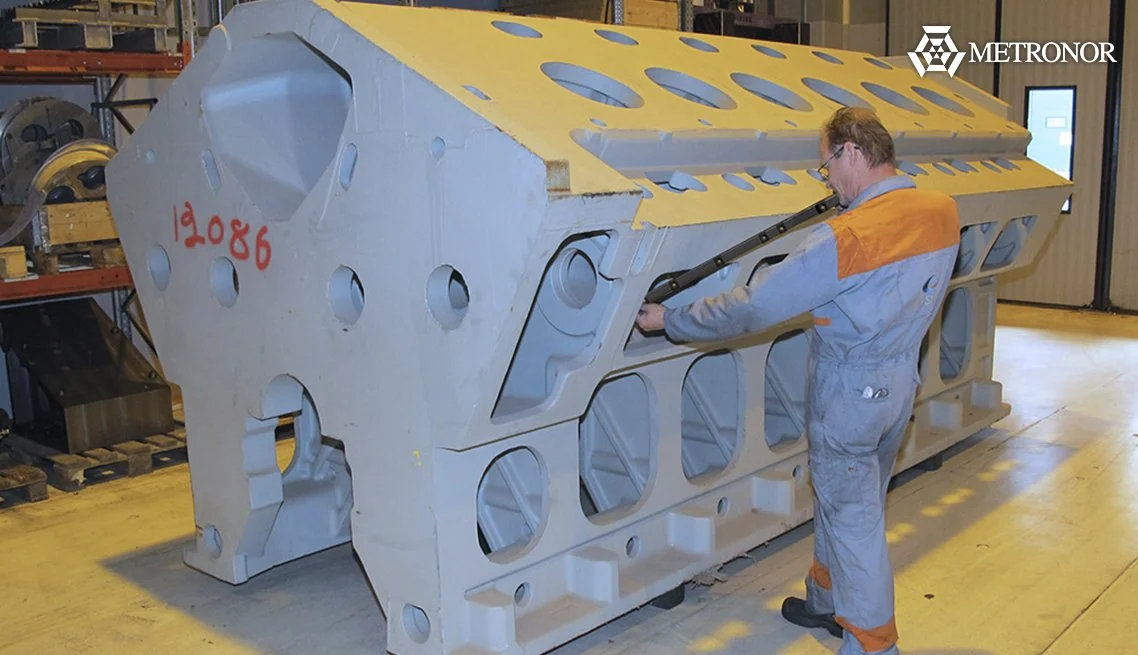

Componentes y ensambles grandes
Adquiera puntos de un componente grande o del conjunto armado. Relacione sus referencias para comparar la geometría, comprobar la posición de los componentes o documentar el estado construido.
CONFIGURACIÓN
Preparar el volumen, los accesos y el resultado
La distancia publicada de 1,5 a 15 m se refiere a los sensores. Evalúe la disposición completa con las tolerancias y la geometría de su trabajo.
Cámaras y acceso a la pieza
Defina las posiciones para los sensores y el recorrido del Lightpen. Si hay zonas ocultas para una cámara, revise los modos y accesorios aplicables a la configuración, como SwitchMode, antes de preparar la secuencia.
Datos nominales y análisis
Identifique el CAD o plano, las referencias, las tolerancias y el informe que utilizará. Estos requisitos orientan la selección del software y la preparación de la medición.
Configuración y ampliaciones
Distinga el palpado DUO del seguimiento con LED Kit, el escaneo y la extensión DUO Split. Las opciones responden a tareas diferentes y deben seleccionarse a partir del trabajo que quiere realizar.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico, implementación, capacitación personalizada y soporte para relacionar DUO con las piezas, las tolerancias y los datos que utilizará en su proceso.
Asesoramiento técnico
Revisamos la pieza, los accesos y el resultado que necesita para evaluar el sistema y las opciones pertinentes a su tarea de medición.
Implementación
Acompañamos la incorporación de la solución al trabajo, considerando las referencias, la disposición del puesto y el uso de los resultados.
Capacitación personalizada
Trabajamos la preparación y la interpretación del control con tareas vinculadas a su aplicación y a la configuración seleccionada.
Soporte técnico
Ayudamos a revisar dudas de operación y preparación para continuar utilizando la solución en sus tareas de inspección y medición.
Comparta la pieza, las tolerancias y el resultado que necesita. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Elegir DUO para su tarea de medición
¿Qué aporta la medición con dos cámaras de DUO?
Las dos cámaras separadas determinan los puntos por triangulación y la sonda manual adquiere las características por contacto. La disposición debe preparar la visibilidad óptica y el acceso a la pieza. Compare las especificaciones del sistema con sus tolerancias y con el volumen del trabajo.
¿Puedo comparar una pieza grande con su CAD?
Sí. DUO permite adquirir puntos de herramientas, piezas y ensambles para compararlos con CAD o plano y realizar análisis GD&T mediante el software de metrología seleccionado. Prepare el modelo nominal, las referencias y las tolerancias que necesita controlar; esos datos definen el análisis.
¿Qué significa la distancia de medición de 1,5 a 15 m?
Es la distancia publicada entre los sensores y el trabajo de medición. No equivale por sí sola al tamaño máximo de una pieza. La geometría, la separación de las cámaras, su visibilidad y las tolerancias determinan cómo disponer el sistema para adquirir las características.
¿Cómo se estudia la deformación de una estructura?
Con la opción LED Kit, DUO puede seguir referencias LED y sus relaciones durante el proceso o ensayo. Así se observa el cambio de posición entre esas referencias a lo largo del tiempo. Esta tarea requiere los marcadores, la preparación del ensayo y el registro adecuados; el kit es una opción adicional.
¿DUO incluye escaneo o dos sistemas SOLO independientes?
La medición descrita aquí utiliza una sonda manual por contacto. El escaneo requiere una ampliación específica. Para utilizar las cámaras como dos SOLO independientes se necesita la extensión DUO Split. Elija la configuración según si necesita puntos de contacto, captura de superficies o dos puestos de medición.
¿Qué debe revisar antes de elegir DUO?
El tamaño y las tolerancias de las piezas, las referencias a relacionar, el acceso para la sonda, las posiciones disponibles para las cámaras y el resultado que utilizará: comparación nominal, alineación o seguimiento. Para trabajos con áreas ocultas, evalúe los modos y accesorios ópticos aplicables a esa configuración.
Consulte por Metronor DUO
Comparta las características de su aplicación para definir la configuración del producto.
