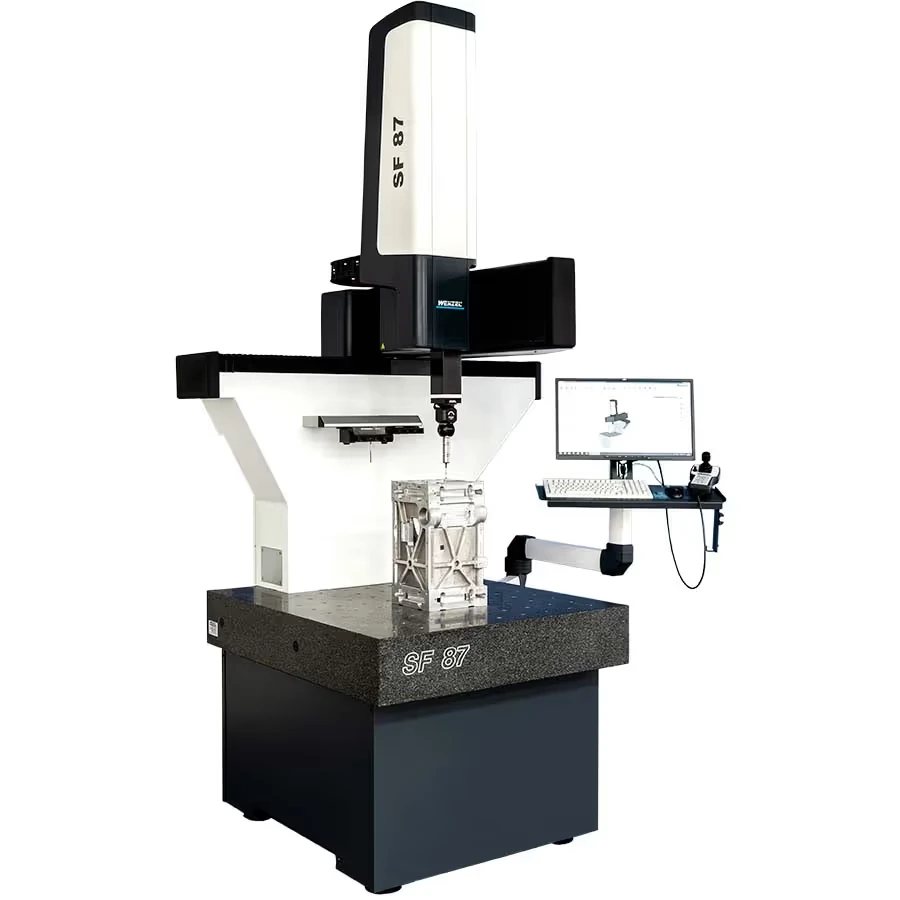

WENZEL SF 87
Inspeccione piezas cerca del proceso con WENZEL SF 87, una CMM CNC para producción. Combina medición táctil u óptica y acceso de carga desde tres lados para organizar el control de piezas individuales, series y procesos automatizados.
- Inspección CNC en planta
- Sensores táctiles u ópticos
- Carga desde tres lados
WENZEL SF 87Metrología industrial
800 × 700 × 700 mm
Volumen de medición indicado con PH10M PLUS. Evalúe el espacio de la pieza, la fijación y los recorridos del sensor.
Hasta 300 kg
Masa máxima de pieza indicada por WENZEL. La forma de cargar y sujetar el componente debe acompañar el método de inspección.
2130 × 1560 mm
Espacio requerido, con 2890 mm de altura. Prevea además el acceso del operador y los movimientos de carga.
Sin aire comprimido
El equipo no requiere una alimentación de aire comprimido. Ese requisito facilita la planificación de sus conexiones en planta.
DESCRIPCIÓN

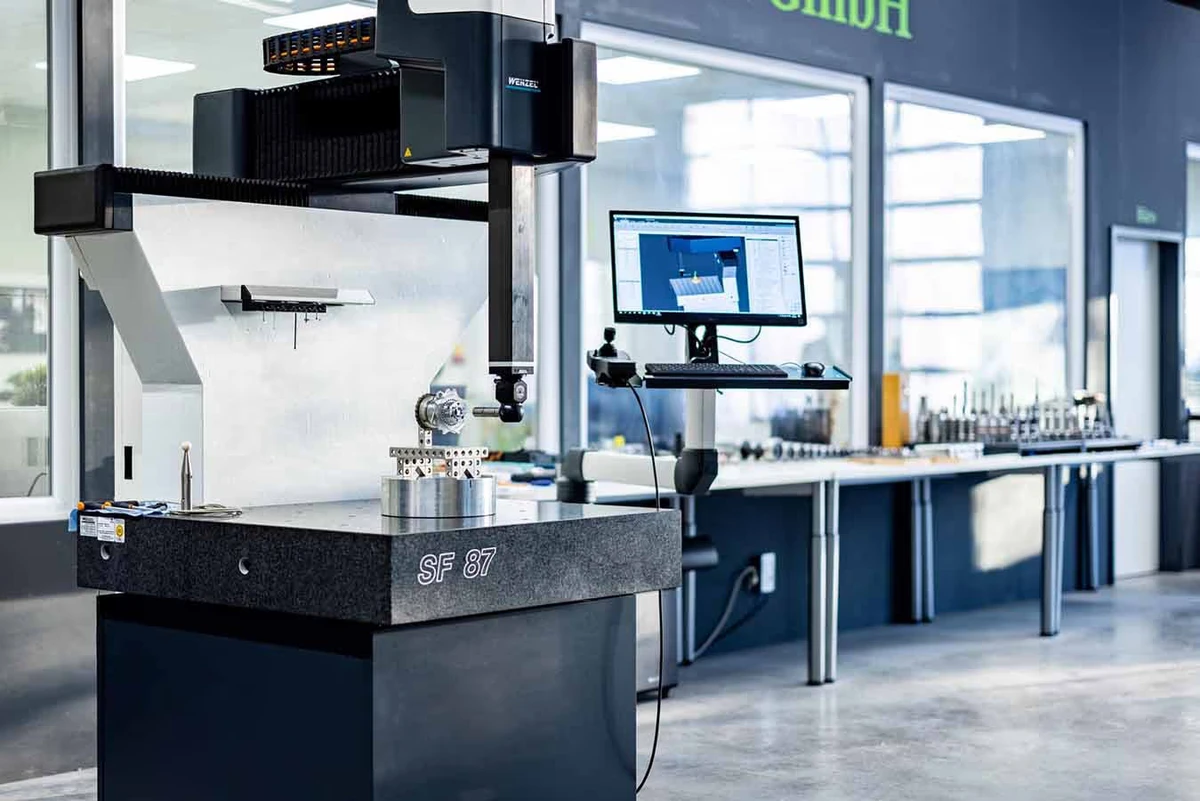

WENZEL SF 87 para inspección dentro del flujo de producción
Cuando las piezas deben controlarse durante la fabricación o en la recepción, la ubicación del equipo influye en cómo se organiza la inspección. SF 87 está preparada para trabajar cerca de producción con componentes pequeños y medianos de mecanizado y conformado, tanto en series como en controles de piezas individuales.
El programa de medición relaciona las referencias del componente con las geometrías y tolerancias que deben verificarse. El sensor captura los datos y el software los evalúa frente a la definición nominal. La arquitectura accesible desde tres lados y la interfaz de automatización permiten estudiar su incorporación a una célula de producción.
PROBLEMAS QUE RESUELVE
Dificultades al incorporar el control a producción
La distancia al proceso, la preparación de cada pieza y la lectura de resultados requieren decisiones distintas al diseñar el puesto de inspección.
El control queda separado del proceso
Una CMM preparada para planta permite situar la inspección próxima a la fabricación. SF 87 incorpora compensación de temperatura y protección frente a suciedad y temperatura; las condiciones del puesto orientan su instalación y la evaluación de vibraciones.
La carga condiciona la secuencia
La mesa accesible desde tres lados permite preparar la carga y la fijación según la pieza. La WENZEL Automation Interface, WAI, aporta la comunicación para integrar el equipo a un proceso automatizado; el método de carga y el ciclo de inspección se diseñan en conjunto.
Los datos deben explicar el control

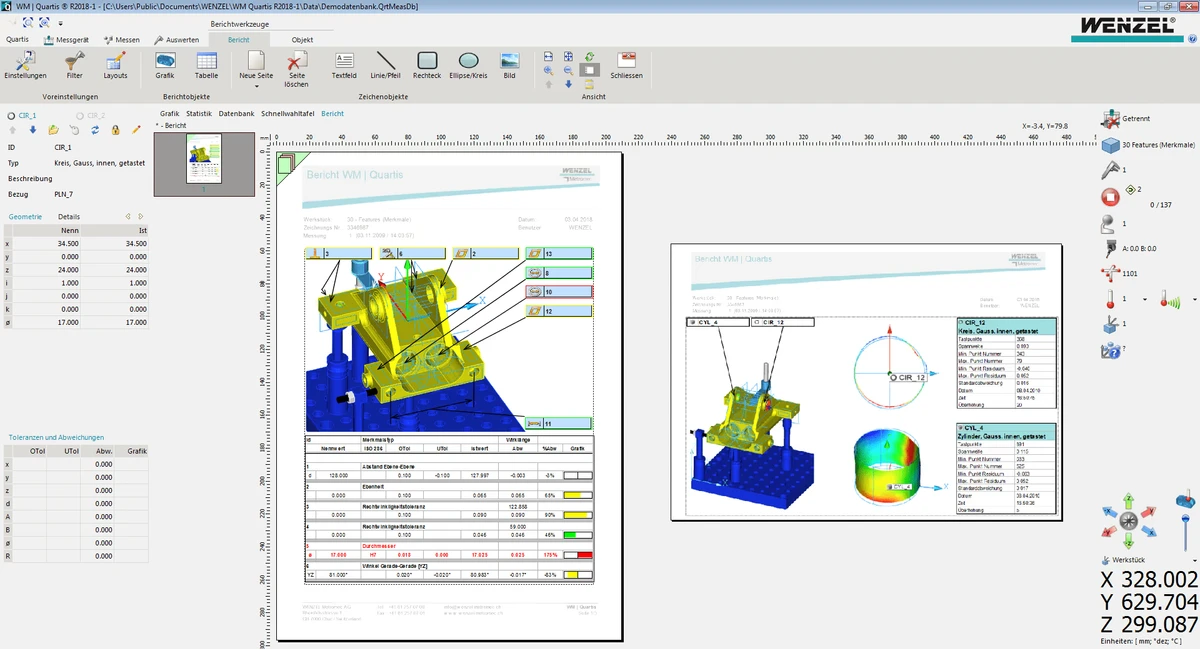

Capturar coordenadas es parte de la inspección. WM | Quartis permite evaluar geometrías, superficies y curvas, con datos táctiles u ópticos, y conectar los resultados con herramientas estadísticas. Relacionar cada resultado con el criterio nominal ayuda a interpretar el componente medido.
CAPACIDADES
Cómo intervienen los sensores y el control del equipo
El método de medición, las condiciones del puesto y la comunicación con el proceso cumplen funciones diferentes.

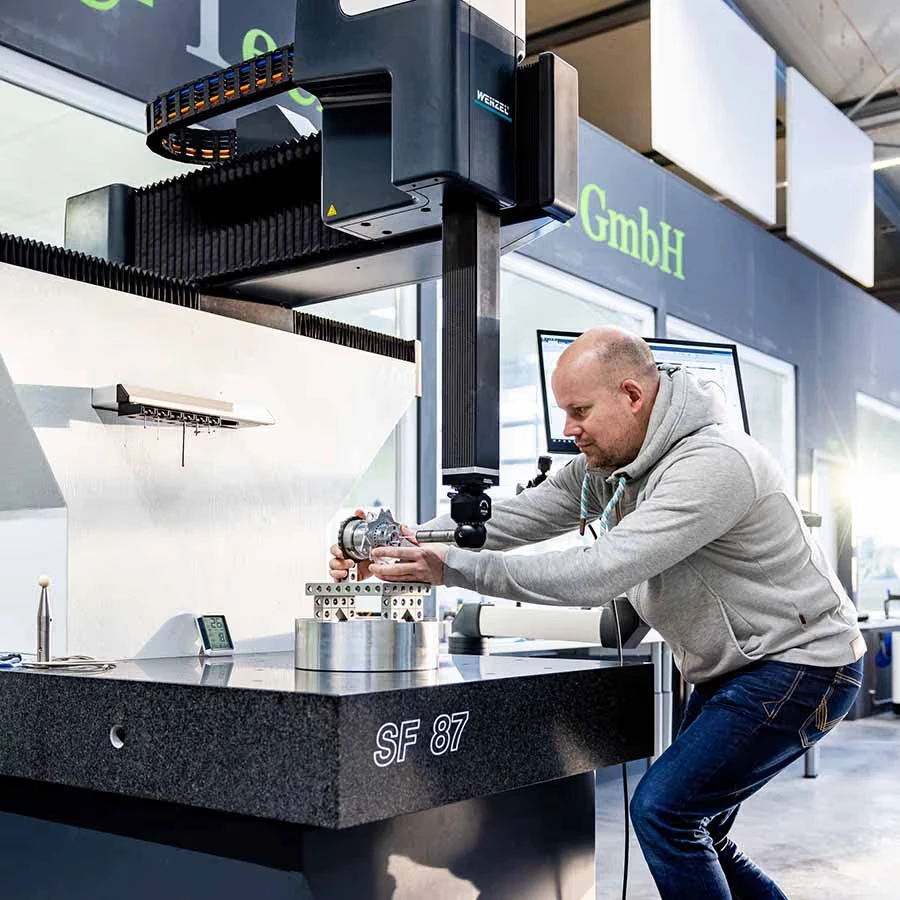

Palpado y captura óptica
La capacidad multisensor permite evaluar sensores táctiles u ópticos. El contacto aporta puntos y recorridos sobre superficies accesibles; la captura óptica es pertinente cuando se necesitan datos de superficie. La geometría y la tolerancia orientan el método.
Temperatura y vibraciones
La compensación de temperatura interviene en el uso del equipo en producción. La amortiguación activa se ofrece como opción: analizar las vibraciones del piso y del proceso ayuda a decidir si esa configuración corresponde al puesto.
Integración del ciclo de inspección
WAI permite conectar la CMM con procesos automatizados. El acceso de carga desde tres lados aporta alternativas para organizar la entrada y salida de piezas; la fijación, la comunicación y la secuencia deben formar parte del proyecto de integración.
Supervisión del sistema
La compatibilidad con WM | SYS Analyzer permite incorporar la supervisión del estado del sistema. Es un recurso para seguir el funcionamiento de la estación dentro del trabajo de producción y organizar su atención técnica.
APLICACIONES
Piezas y características que puede inspeccionar
WENZEL presenta estas aplicaciones para SF 87. Las características a medir, las referencias y las tolerancias determinan cómo se prepara cada control.

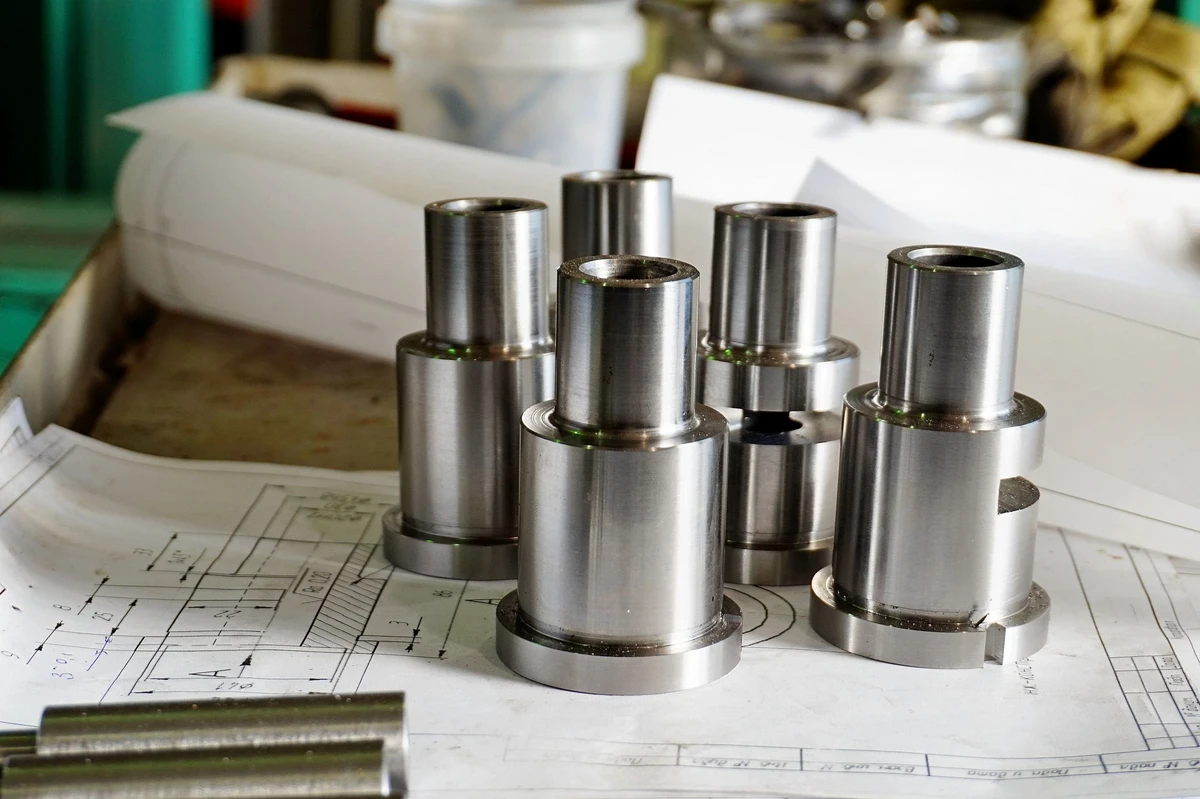

Casquillos y alojamientos
Las superficies cilíndricas requieren controles de diámetros y geometría. La medición por coordenadas permite relacionar superficies interiores y exteriores con las referencias de la pieza; el acceso del sensor y la fijación orientan la rutina.

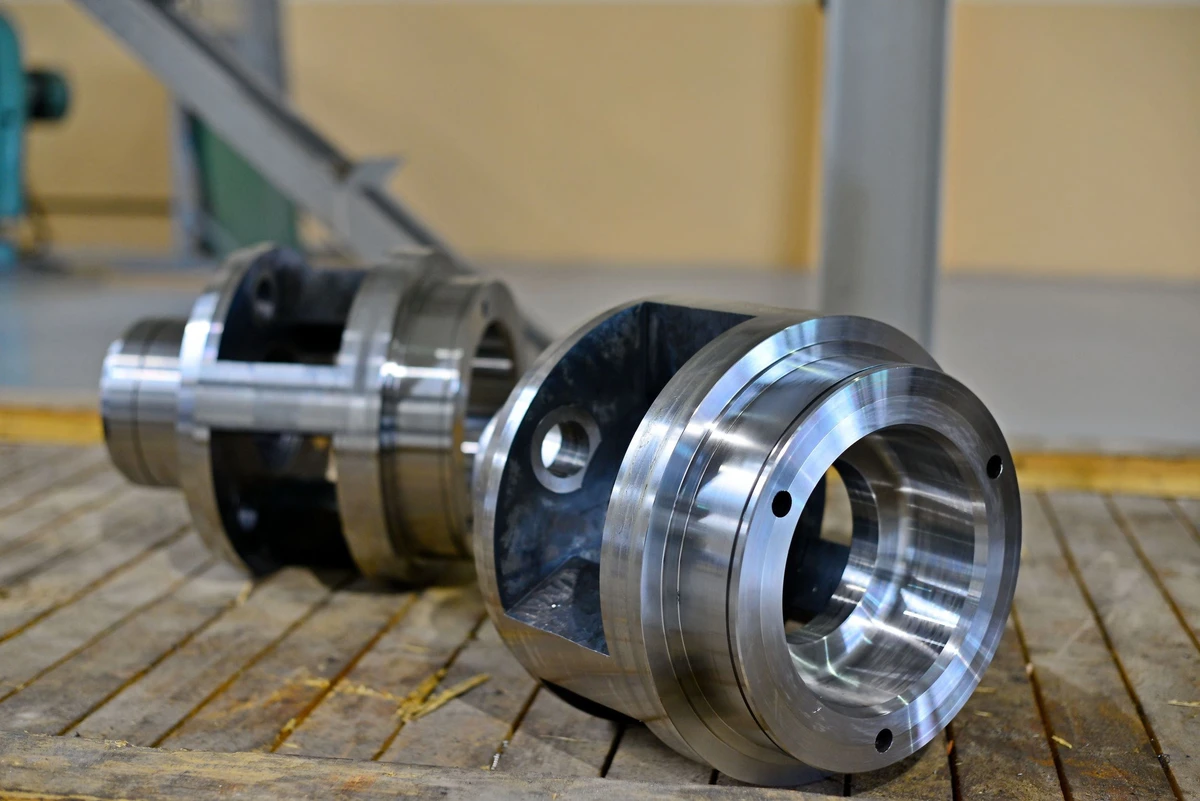

Componentes de cajas de engranajes
En componentes con diámetros escalonados y bridas, el control relaciona los ejes y las superficies de apoyo con su definición nominal. La preparación del sensor y los recorridos permite organizar la evaluación de las características requeridas.

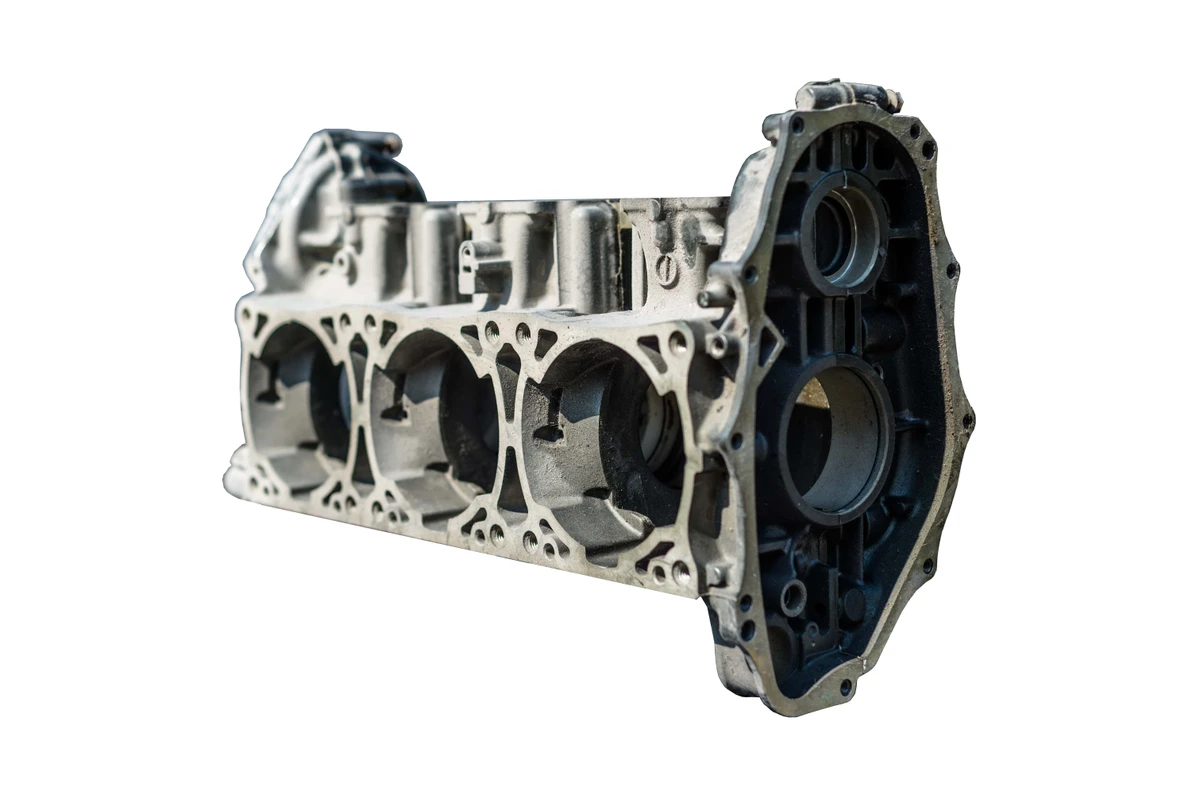

Bloques de motor
Los planos, taladros y alojamientos de un bloque requieren vincular dimensiones y posiciones con sus referencias. La rutina CNC reúne esos controles en una secuencia; la accesibilidad de las cavidades orienta la elección del palpador o sensor.
CONFIGURACIÓN
Qué evaluar para configurar el puesto de medición
Parta del componente y del criterio de inspección antes de elegir sensores, opciones e integración.
Pieza, fijación y entorno
Compare dimensiones y masa con los 800 × 700 × 700 mm indicados con PH10M PLUS y el límite de 300 kg. Incluya la fijación, los recorridos del sensor y el acceso para cargar. Considere también el espacio de instalación y las vibraciones del puesto.
Sensor y acceso a la geometría
Defina si el control requiere palpado, escaneo táctil o captura óptica. REVO es una configuración de medición de cinco ejes que permite estudiar tareas complejas. El cabezal, los palpadores y los cambiadores se seleccionan según la aplicación.
Software y automatización
Relacione los datos nominales y los resultados que necesita documentar con el software de medición. Si el equipo se integra a una línea, incluya la carga de piezas y la comunicación mediante WAI. La mesa giratoria se ofrece como opción de configuración.
ACOMPAÑAMIENTO
Implementación y soporte
Incorporar una CMM requiere relacionar la pieza, sus tolerancias y el entorno con un método de inspección. MultiCAM acompaña la selección, la puesta en uso y el trabajo cotidiano del equipo.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Programación y capacitación
La programación de CMM y la capacitación personalizada ayudan a preparar rutinas para sus piezas y a interpretar los resultados de inspección.
Soporte y mantenimiento
El soporte técnico por correo, teléfono o WhatsApp, junto con el mantenimiento preventivo y la reparación de CMM, acompaña el uso del equipo. MultiCAM cuenta con acceso a las casas matrices para consultar problemas técnicos o gestionar reparaciones.
Conocer la calibración de equipos de metrología · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas para evaluar WENZEL SF 87
Pieza, sensores e instalación: datos que conviene resolver para organizar el control en producción.
¿SF 87 sirve para trabajar cerca de producción?
Sí. WENZEL la presenta como una CMM para taller y producción, con compensación de temperatura y protección frente a suciedad y temperatura. La ubicación se evalúa considerando el ambiente, el piso, las vibraciones y el acceso para cargar las piezas.
¿Qué tamaño y masa de pieza admite?
El fabricante indica un volumen de medición de 800 × 700 × 700 mm con PH10M PLUS y una masa máxima de pieza de 300 kg. La fijación, el cabezal y los recorridos del sensor también ocupan espacio y deben incluirse al evaluar una aplicación.
¿Qué debe contemplar la instalación?
El espacio requerido es de 2130 × 1560 × 2890 mm. SF 87 no necesita alimentación de aire comprimido. Además del espacio del equipo, se evalúan el acceso para carga, las condiciones del piso y las vibraciones; la amortiguación activa está disponible como opción.
¿Puede combinar medición táctil y óptica?
SF 87 tiene capacidad multisensor para tecnología táctil y óptica. La configuración se elige según la geometría, el acceso a las superficies y las tolerancias. WENZEL también presenta la opción de medición de cinco ejes con REVO y cambiadores de palpadores compatibles con la configuración elegida.
¿Se puede incorporar a una línea automatizada?
La WENZEL Automation Interface, WAI, permite integrar la CMM en procesos automatizados y la mesa admite carga desde tres lados. La comunicación con la célula, la fijación y la secuencia de inspección deben prepararse para las piezas y el ciclo del proceso.
¿Necesita inspeccionar piezas dentro del proceso?
Comparta el plano, las tolerancias, la fijación y el espacio disponible. Relacionaremos esos datos con el volumen, los sensores y la integración del SF 87 para preparar su aplicación.
