ABERLINK · MEDICIÓN E INSPECCIÓN
Measur3D

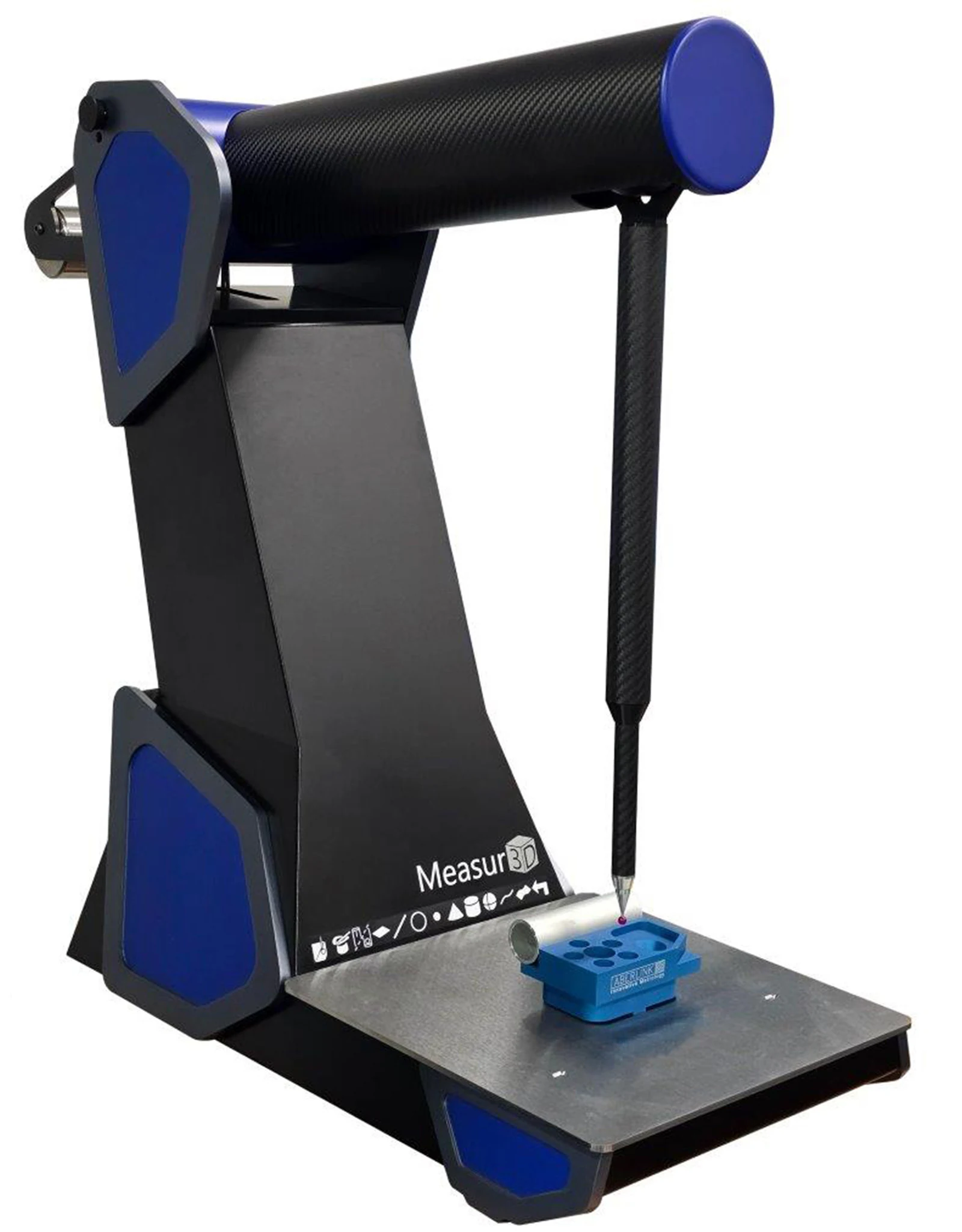

Aberlink Measur3D es una CMM manual compacta concebida para inspeccionar piezas cerca del proceso de fabricación.
- Inspección en planta
- Palpado manual
- Control de lotes
Measur3DMetrología industrial
Medición junto a producción
Compruebe piezas entre operaciones antes de avanzar con su fabricación.
Inspección en planta
La alimentación eléctrica monofásica permite instalarla sin conexión de aire comprimido.
Palpado manual
El operador guía el palpador para medir puntos y recorrer superficies en contacto continuo.
Control de lotes
Las dimensiones medidas ayudan a revisar los ajustes manuales de la máquina herramienta.
DESCRIPCIÓN
¿Qué es Aberlink Measur3D?
Sus tres ejes de rotación permiten orientar el palpador en una estructura compacta. El operador adquiere puntos o recorre superficies en contacto continuo, mientras el software Aberlink reconoce características geométricas y presenta sus dimensiones.
La medición por coordenadas relaciona las características de la pieza con su definición nominal. El programa de inspección reúne las referencias, los puntos de medición y las tolerancias que deben comprobarse.
PROBLEMAS QUE RESUELVE
Qué permite resolver Measur3D
Cuando una pieza pasa de una operación a la siguiente, conviene comprobar sus referencias y dimensiones antes de continuar el mecanizado. Measur3D acerca ese control al puesto de producción.
Dimensiones que deben comprobarse
La inspección dimensional permite contrastar las características fabricadas con las dimensiones y geometrías especificadas en el plano o modelo.
Referencias para medir la pieza
La alineación y las referencias de la pieza definen cómo se interpretan las coordenadas capturadas durante la medición.
Resultados que deben documentarse

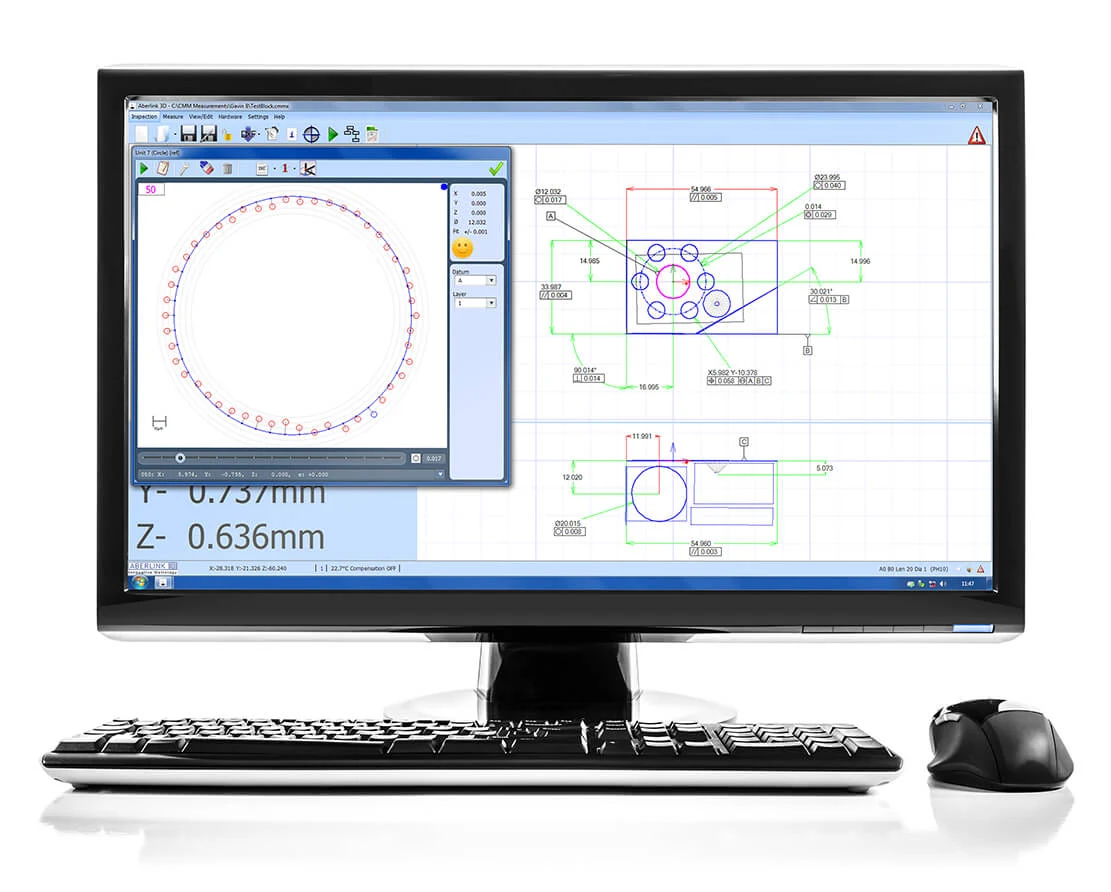

Los datos de medición se reúnen en el software compatible para analizar las diferencias respecto de los valores nominales.
CAPACIDADES
Capacidades de Measur3D
Reconocimiento de geometrías
Tras adquirir puntos o recorrer superficies, el software Aberlink reconoce características geométricas y presenta sus dimensiones para revisar la pieza.
Funciones con el palpador
La barra integrada permite seleccionar una función acercando el palpador a su posición, para cambiar de característica sin utilizar el mouse.
Palpado manual

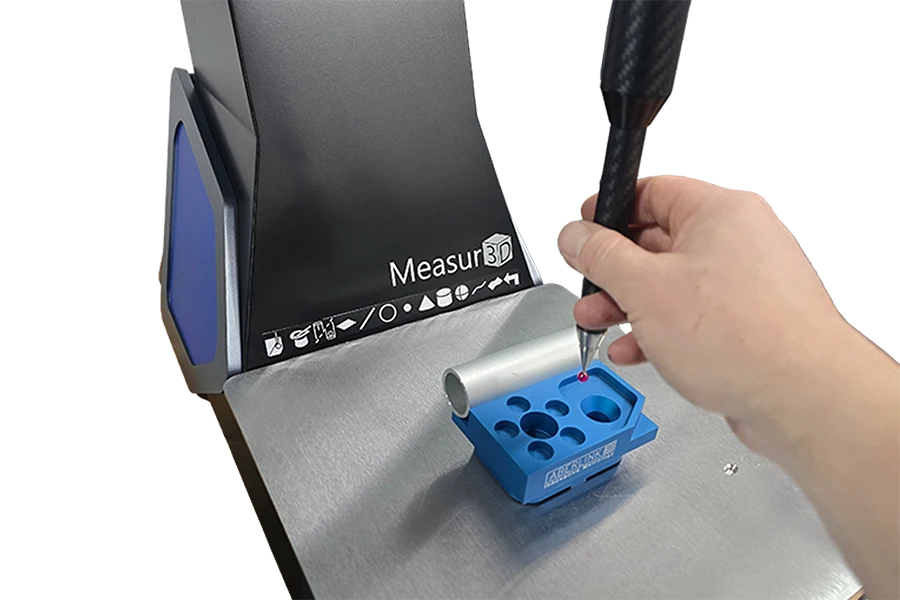

El operador guía el palpador para medir puntos y recorrer superficies en contacto continuo.
Fijación de piezas

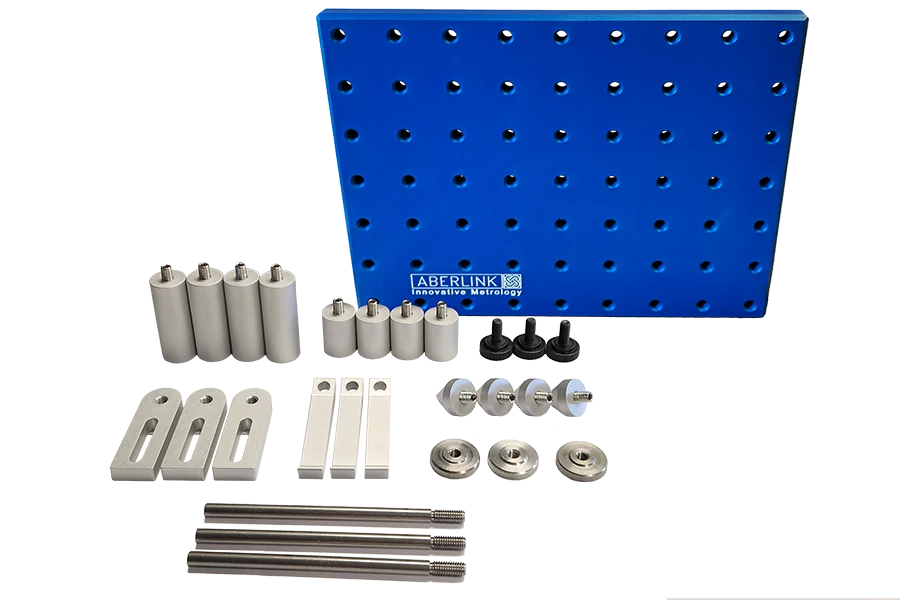

Las plantillas de fijación magnética ayudan a sujetar la pieza y preparar el acceso a las zonas que deben medirse.
APLICACIONES
Aplicaciones de Measur3D
El acceso del palpador y la sujeción de la pieza definen qué características pueden comprobarse. El palpado manual permite verificar dimensiones durante la fabricación.
Control de componentes

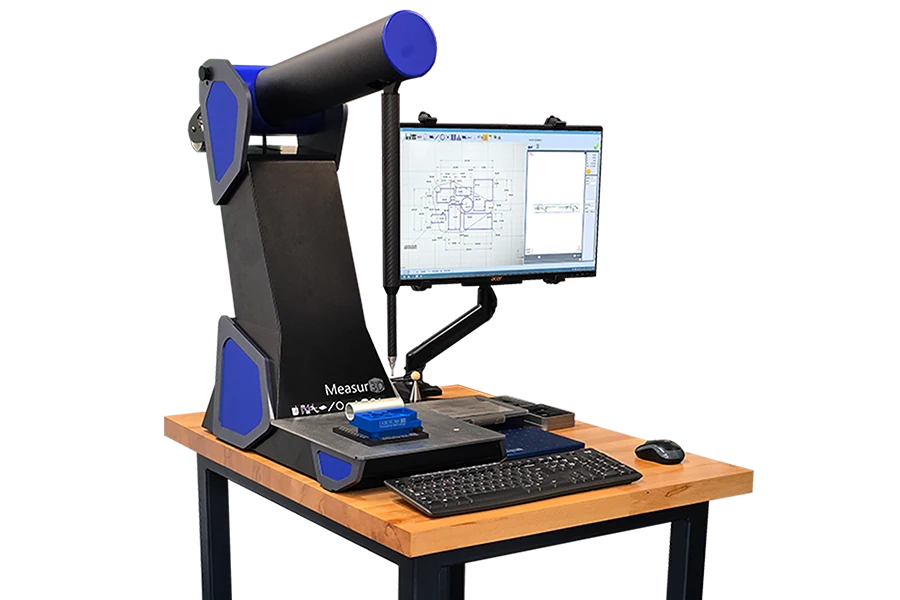

Comprobación manual de puntos y superficies en piezas que caben en el volumen de trabajo, con sus dimensiones visibles en el software.
Piezas torneadas

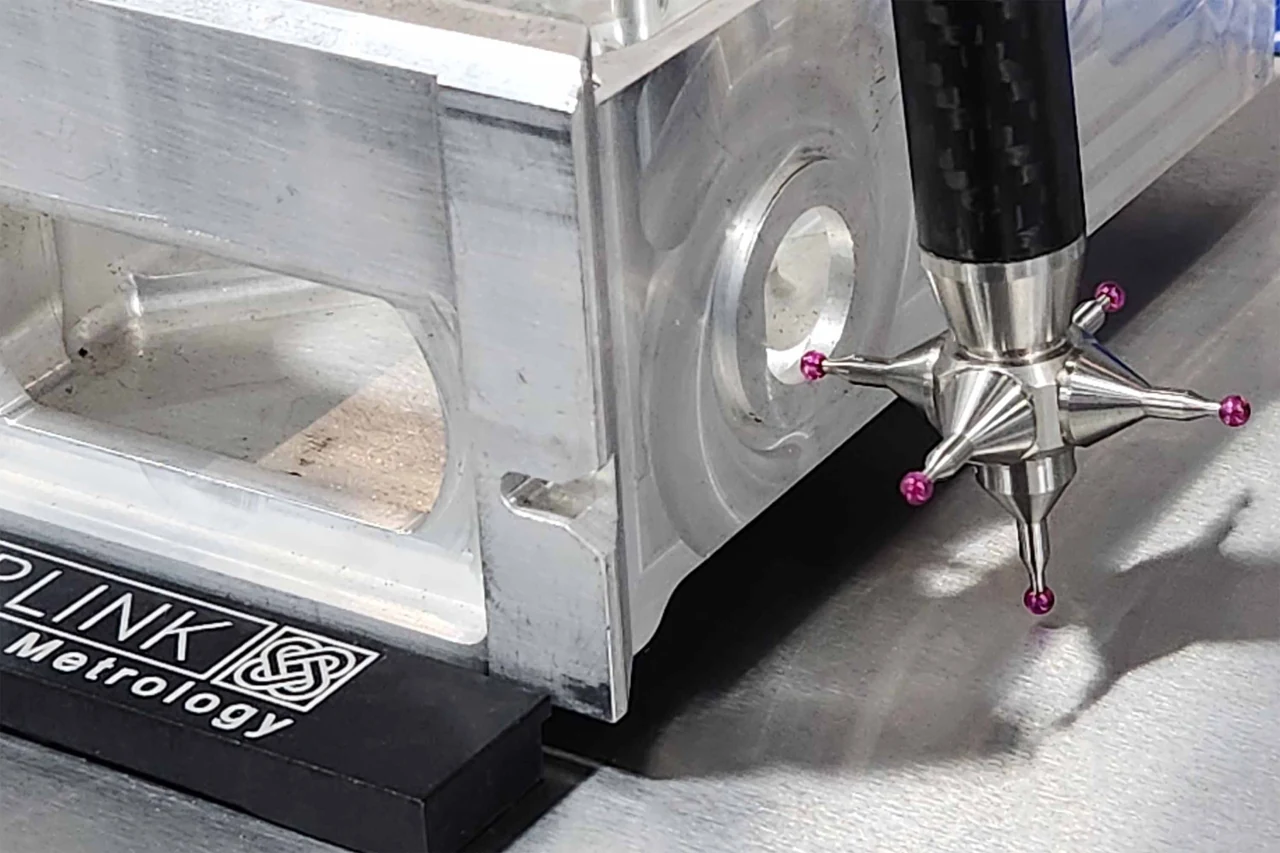

El kit opcional de palpadores en estrella permite medir piezas torneadas montadas horizontalmente y acceder a diámetros en los planos X-Z o Y-Z.
Control entre operaciones
La inspección junto a la máquina herramienta aporta dimensiones para revisar correcciones manuales de mecanizado antes de la inspección final.
Documentación de la inspección

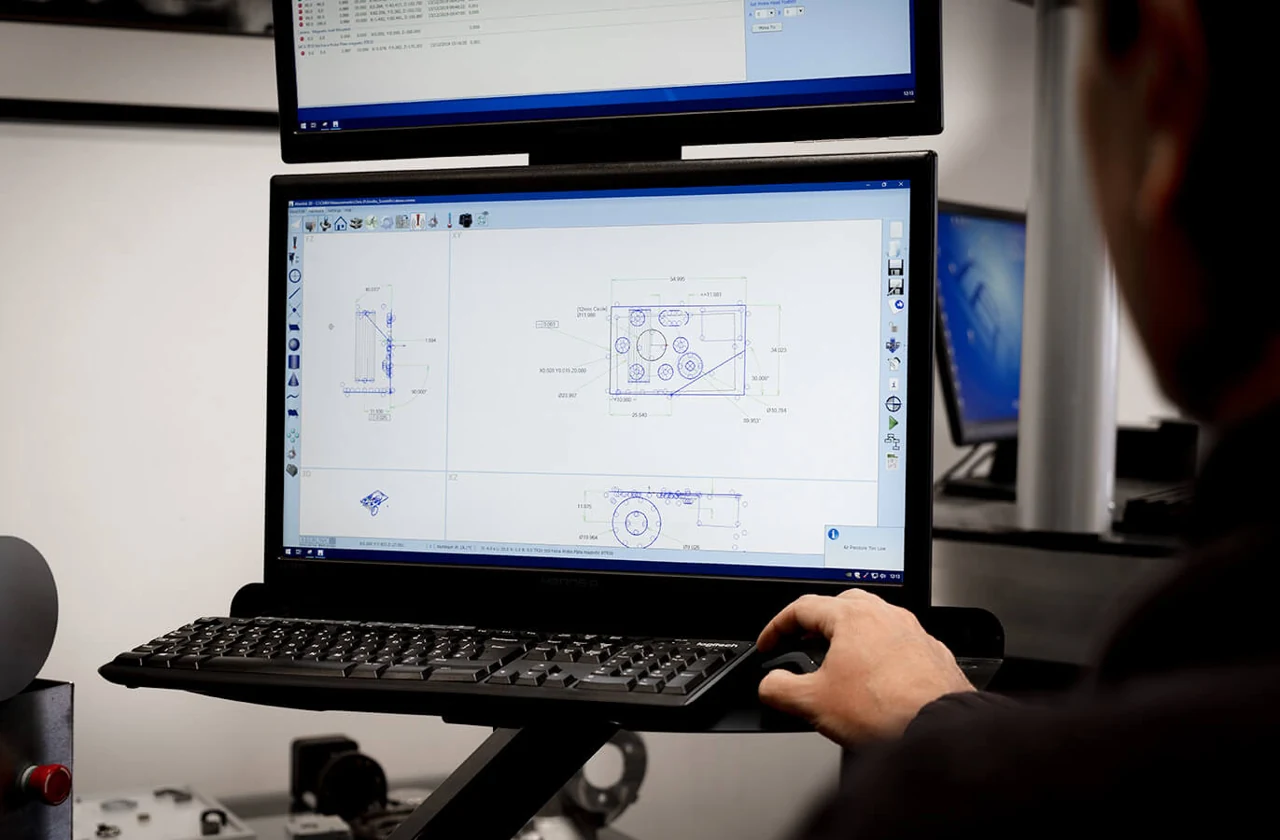

Registro de las características medidas y de sus resultados mediante el software de metrología compatible.
CONFIGURACIÓN
Configuración y condiciones de uso
Volumen y pieza
El tamaño, el peso y la geometría del componente determinan el volumen de medición y el acceso necesario.
Sensor y palpadores
El tipo de característica, sus tolerancias y las superficies accesibles orientan la configuración del sistema de medición.
Software y entorno
La preparación del programa, los datos nominales y las condiciones ambientales deben corresponder a los requisitos del equipo.
ACOMPAÑAMIENTO
Implementación y soporte
Incorporar una CMM requiere relacionar la pieza, sus tolerancias y el entorno con un método de inspección. MultiCAM acompaña la selección, la puesta en uso y el trabajo cotidiano del equipo.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Capacitación personalizada
La capacitación personalizada permite practicar la adquisición manual de puntos, la alineación de la pieza y la interpretación de los resultados en el software.
Soporte y mantenimiento
El soporte técnico, el mantenimiento preventivo y la reparación de CMM acompañan el uso del sistema y las necesidades de atención del equipo.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas sobre Measur3D
¿Measur3D funciona sin aire comprimido?
Sí. Measur3D requiere alimentación eléctrica monofásica y no utiliza aire comprimido. Esto permite ubicarla cerca de la producción sin incorporar una conexión neumática.
¿Puede medir piezas torneadas montadas horizontalmente?
El kit opcional de palpadores en estrella facilita el acceso a características laterales, como diámetros en los planos X-Z o Y-Z, con la pieza montada horizontalmente. La elección del palpador depende de las zonas que deben medirse.
¿Qué volumen y entorno de medición necesita?
El recorrido mínimo publicado es de 280 × 280 × 150 mm; el volumen útil no es cúbico, por lo que se debe verificar el acceso a las características de la pieza. La especificación de precisión se establece para un rango de 18 a 22 °C y requiere evitar cambios bruscos de temperatura.
Consulte por Measur3D
Revise con MultiCAM las dimensiones de sus piezas, sus tolerancias y los controles que necesita realizar entre operaciones para evaluar Measur3D en su proceso.
