KREON SKYLINE EYES
Capture bordes, ranuras y otros rasgos de la pieza para contrastarlos con el CAD o reconstruir su geometría. Kreon Skyline Eyes utiliza láser azul y se integra en brazos Ace y Onyx para adquirir esos datos 3D.
- Exactitud de 9 µm (2σ)
- Línea láser máxima de 100 mm
- Hasta 600.000 puntos por segundo
KREON SKYLINE EYESEscaneo 3D y metrología industrial
Exactitud
Exactitud de 9 µm (2σ) para digitalizar rasgos pequeños y comparar geometría.
Línea láser
Línea de láser azul de hasta 100 mm para capturar superficies y detalles.
Adquisición
Hasta 600.000 puntos por segundo para obtener nubes de puntos densas.
Frecuencia
Frecuencia máxima de 300 Hz para adquirir datos durante el movimiento del cabezal.
DESCRIPCIÓN
Skyline Eyes para detalles e inspección 3D

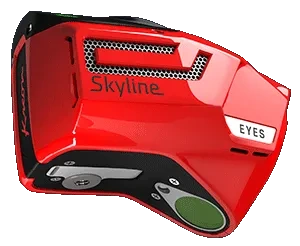

Kreon Skyline Eyes es un escáner 3D de láser azul para los brazos de medición Kreon Ace y Onyx. Es el modelo de mayor exactitud de la familia Skyline: 9 µm (2σ), con 25 µm de resolución y una línea de hasta 100 mm. Captura superficies, bordes y ranuras para inspección dimensional.
La nube de puntos puede emplearse para crear una malla, comparar la pieza con su CAD o reconstruir geometría cuando no existen planos. La línea de 100 mm favorece el trabajo sobre detalles; Skyline Wide y Xtra Wide ofrecen líneas más amplias para cubrir superficies grandes.
El montaje en Ace u Onyx combina escaneo sin contacto con medición por palpado. Los indicadores LED ayudan a mantener la distancia de trabajo; la compensación de temperatura y la conexión repetible facilitan el uso del conjunto.
Punto de partida
Skyline Eyes combina exactitud de 9 µm (2σ), resolución de 25 µm y captura de hasta 600.000 puntos por segundo.
PROBLEMAS QUE RESUELVE
Medir geometría compleja con Skyline Eyes
El láser azul y la captura de alta resolución permiten digitalizar rasgos pequeños y superficies para un análisis dimensional posterior.
Superficies difíciles de capturar
La línea láser azul registra geometría sobre distintos acabados, incluso superficies reflectantes, para preparar la comparación con el modelo nominal.
Detalles finos de la pieza

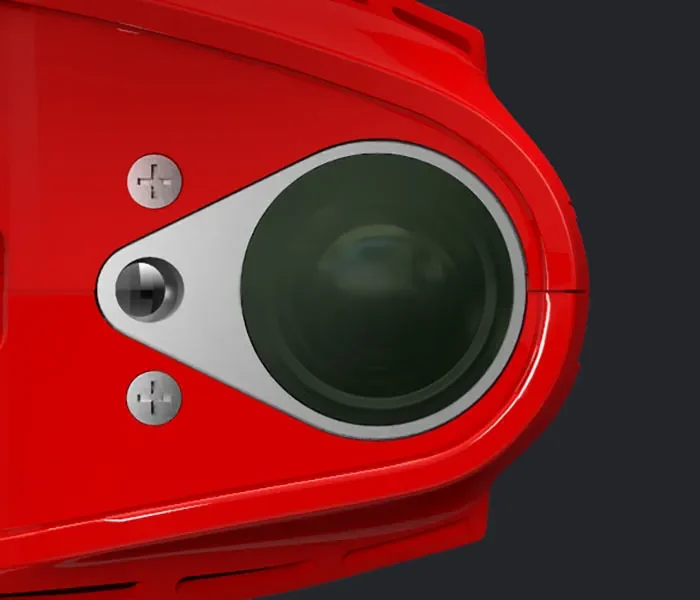

La resolución de 25 µm entre puntos ayuda a registrar grabados, agujeros, bordes y ranuras antes de analizar la malla.
Distancia y acceso de escaneo

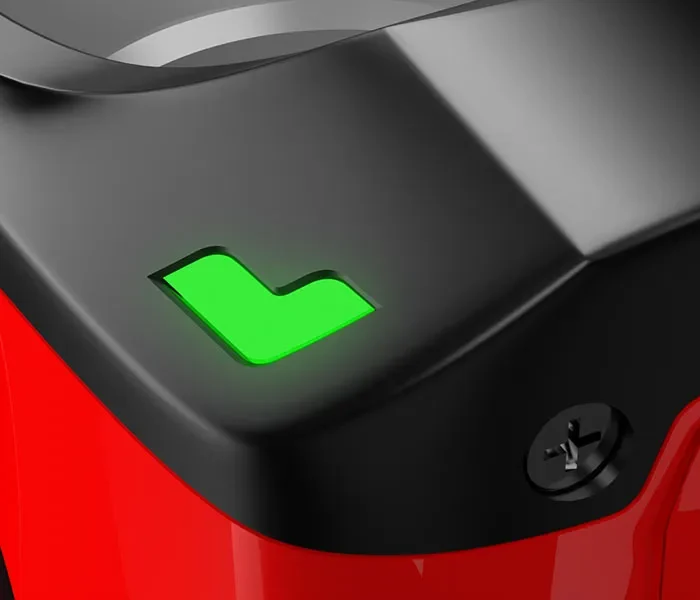

Los LED del cabezal orientan la posición frente a la superficie mientras el brazo Ace u Onyx recorre zonas accesibles de la pieza.
CAPACIDADES
Capacidades de Skyline Eyes
Las especificaciones oficiales de Eyes ayudan a elegir entre exactitud, detalle y cobertura dentro de la familia Skyline.
Exactitud
Skyline Eyes ofrece una exactitud de 9 µm (2σ), la más alta de la familia. Esta cifra corresponde al cabezal; la exactitud del conjunto depende también del brazo utilizado.
Línea láser
La línea de láser azul alcanza 100 mm. El campo de visión es de 80 mm y la distancia de trabajo es de 90 mm.
Adquisición
Adquiere hasta 600.000 puntos por segundo, con 2.000 puntos por línea y resolución de 25 µm entre puntos.
Frecuencia
La frecuencia máxima es de 300 Hz. La compensación térmica y el indicador LED ayudan a operar el escáner sobre el brazo.
APLICACIONES
Aplicaciones reales de Skyline Eyes
Skyline Eyes genera datos para control dimensional e ingeniería inversa, incluidos mapas de desviación y reconstrucción CAD.
Ingeniería inversa sin planos

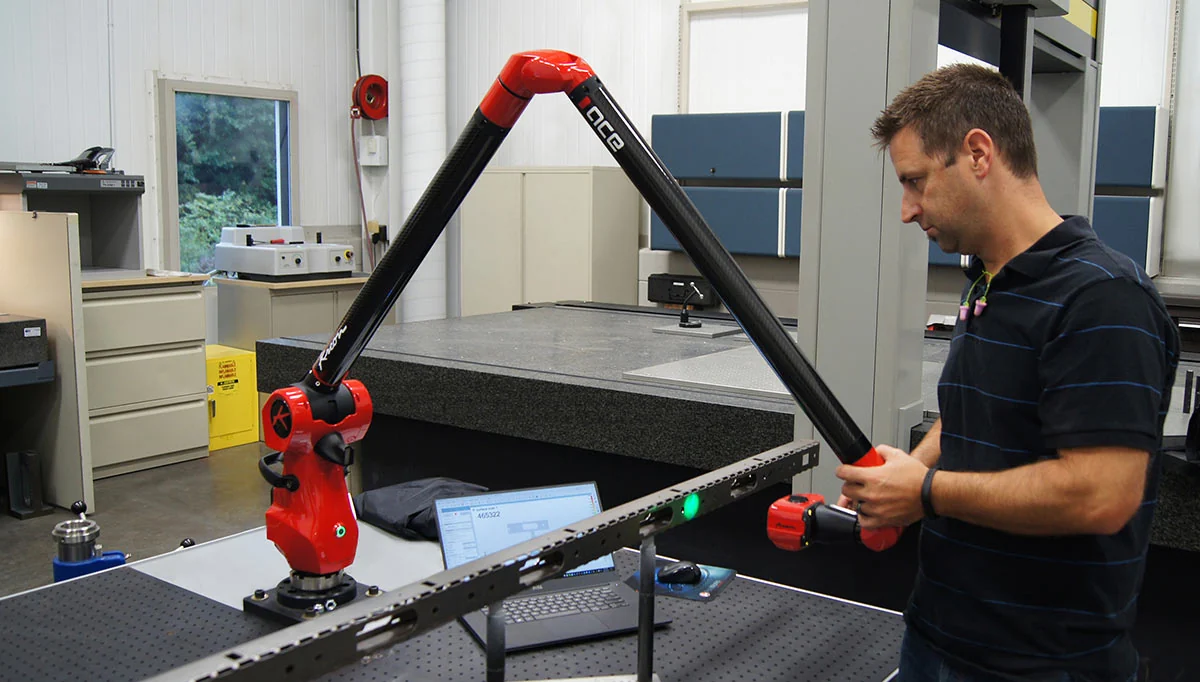

Digitalice piezas de equipos antiguos con un brazo Ace y Skyline Eyes para obtener una referencia 3D desde la que reconstruir el modelo CAD cuando faltan planos.
Comparación con CAD

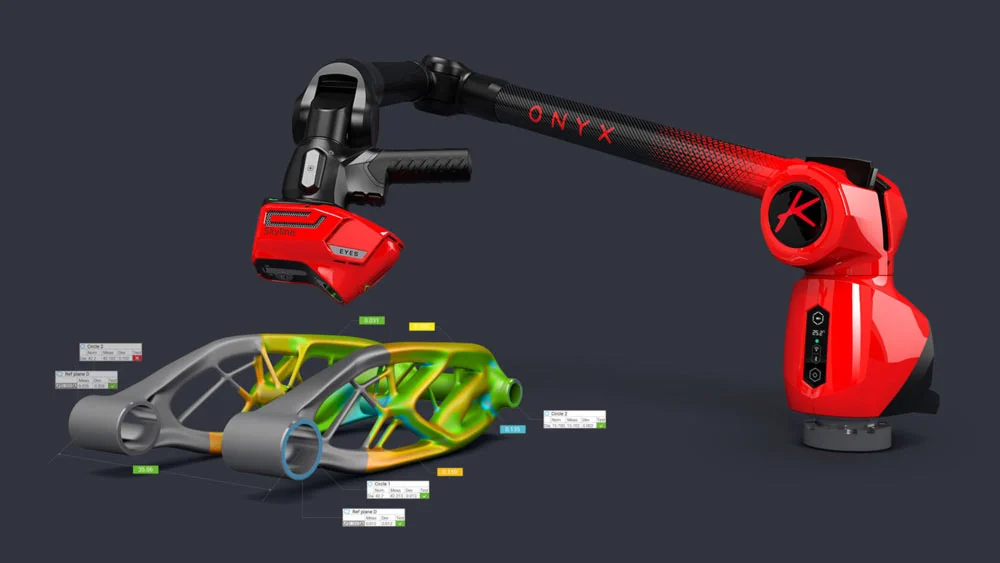

Una nube de puntos capturada con Skyline Eyes puede compararse con la geometría nominal y visualizar desviaciones mediante mapas de color.
Captura de rasgos finos

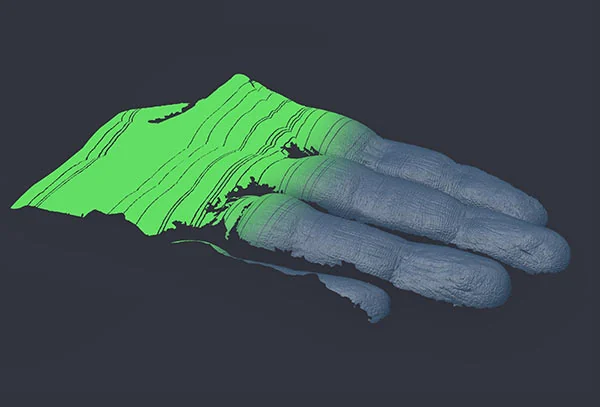

La resolución de 25 µm permite registrar detalles de superficie como ranuras, bordes y grabados para su análisis posterior.
CONFIGURACIÓN
Cómo configurar Skyline Eyes para su pieza
La elección parte del tamaño y los rasgos críticos de la pieza, el brazo de medición y los datos que utilizará el software de inspección.
Pieza y superficie
Identifique bordes, ranuras, grabados y acabados reflectantes. Esos rasgos determinan el recorrido de escaneo y la necesidad de palpado.
Entorno e integración
Defina el alcance del brazo Kreon Ace u Onyx y el acceso a la pieza. El cabezal se monta y desmonta con un cuarto de vuelta.
Resultado requerido
Seleccione el flujo de comparación con CAD o reconstrucción de geometría y el software que recibirá la nube de puntos o la malla.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección del brazo y el escáner, la puesta en marcha y el uso del flujo de captura e inspección 3D.
Asesoramiento para decidir
Revisamos la geometría, los rasgos críticos y el resultado requerido para orientar la elección de Skyline Eyes y del brazo Kreon.
Capacitación personalizada
Capacitación presencial o remota para que el equipo prepare el escaneo, capture datos y trabaje con el software de medición.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre captura, palpado y análisis de los datos 3D.
Integración de la medición
Ayudamos a poner en marcha el conjunto de brazo, escáner y software para conectar la captura con la inspección dimensional.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre Kreon Skyline Eyes
Exactitud, detalle, integración y datos para orientar la elección del escáner.
¿Qué es Kreon Skyline Eyes?
Es el escáner láser azul de mayor exactitud de la familia Skyline para brazos Kreon Ace y Onyx: 9 µm (2σ).
¿Qué detalles puede capturar Skyline Eyes?
La resolución de 25 µm entre puntos ayuda a registrar grabados, agujeros, bordes y ranuras de piezas industriales.
¿Cómo se compara Skyline Eyes con su familia?
Skyline Eyes ofrece 9 µm (2σ) de exactitud y una línea máxima de 100 mm. Wide y Xtra Wide amplían la línea a 200 y 300 mm, respectivamente, para cubrir más superficie por pasada.
¿Con qué brazos trabaja Skyline Eyes?
Skyline se integra con los brazos de medición Kreon Ace y Onyx. El conjunto permite escaneo sin contacto y medición por palpado.
Conversemos sobre su aplicación para Skyline Eyes
Envíenos las dimensiones de la pieza, los rasgos que necesita medir y el uso de los datos 3D. Le ayudamos a elegir el brazo y el flujo de inspección.
