Palpadores Renishaw
Alcance la superficie que necesita medir con una punta y un vástago adecuados a la pieza y a la sonda. Los palpadores Renishaw establecen el contacto para registrar la posición, con geometrías que permiten resolver distintos accesos.
- Contacto con la pieza
- Puntas y vástagos
- Configuraciones compatibles
Palpadores RenishawAccesorios y consumibles de metrología
Palpadores de medición
La punta establece el contacto con la pieza para que la sonda registre la posición de la superficie.
Puntas de palpado
La geometría, el diámetro y el material de la punta se seleccionan según la característica que debe medirse.
Longitud útil
El alcance debe permitir el contacto sin que el vástago interfiera con la pieza.
Rigidez del conjunto
La longitud, el material del vástago y las uniones intervienen en la rigidez del palpador.
DESCRIPCIÓN
De la superficie al registro de posición
La característica a medir define la forma de contacto: qué superficie debe tocar la punta, desde qué dirección puede acceder y cuánto espacio necesita el vástago.
La configuración reúne punta, vástago y conexiones admitidas por la sonda. La longitud útil permite llegar al rasgo de interés; el material y las uniones intervienen en la rigidez del conjunto durante el contacto.
PROBLEMAS QUE RESUELVE
Qué permiten medir los palpadores Renishaw
Para llegar a la característica sin interferencias, evalúe el alcance, la punta y la rigidez del conjunto de palpado.
Alcanzar la característica
La longitud útil del palpador debe permitir el contacto sin que el vástago interfiera con la pieza.
Elegir la punta
El diámetro y el material de la punta corresponden a la superficie y a la característica que se medirán.
Mantener la rigidez
La longitud, el vástago y las uniones influyen en la rigidez del conjunto de palpado.
CAPACIDADES
Capacidades de Palpadores Renishaw
Renishaw ofrece puntas de palpado para CMM, sondas de máquina herramienta, sistemas de barrido y Equator. La geometría y el material del palpador se eligen según la pieza y el sistema de medición.
Contacto y espacio libre
Una bola de mayor diámetro deja más espacio entre el vástago y la pieza. Seleccione el mayor diámetro que permita acceder a la característica sin interferencias.
Punta para la superficie
La forma y el material de la punta se relacionan con la superficie y con la operación de palpado. Una configuración adecuada debe permitir el contacto sobre la característica y respetar los límites del sistema de medición.
Alcance efectivo de trabajo
La longitud efectiva de trabajo indica hasta dónde puede penetrar la punta antes de que el vástago interfiera con la característica. Evalúe ese alcance al medir rasgos interiores, además de la longitud total del palpador.
Vástago y uniones
Cada unión agrega un punto donde el conjunto puede flexionar. La menor longitud útil adecuada y un número reducido de componentes ayudan a mantener la rigidez, respetando la masa y las configuraciones admitidas por la sonda.
APLICACIONES
Aplicaciones de los palpadores Renishaw
La geometría del palpador debe permitir llegar a la superficie que necesita medir. Evalúe los accesos y las direcciones de contacto junto con las configuraciones admitidas por la sonda.
Superficies mecanizadas

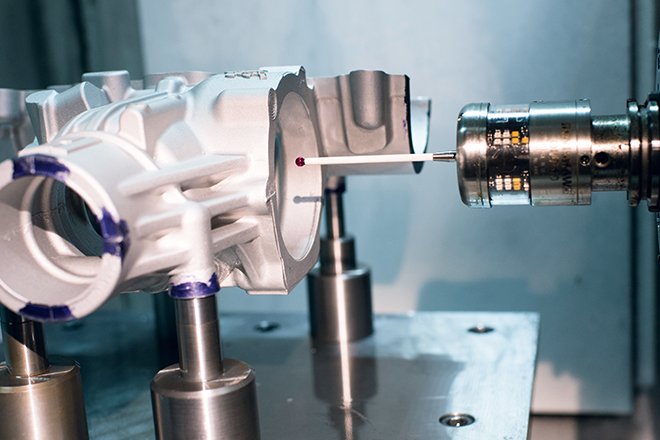

En una máquina herramienta, la punta del palpador entra en contacto con la pieza para que la sonda registre la posición de la superficie. Elija la geometría y la longitud que permitan alcanzar las características del programa de palpado.
Rasgos interiores
Una geometría específica puede alcanzar características que resultan inaccesibles para un palpador recto convencional. Revise el espacio libre y la dirección de acceso antes de elegir una configuración estándar o a medida.
Superficies en varias direcciones
Un palpador en estrella reúne puntas orientadas en distintas direcciones para acceder a superficies y agujeros sin cambiar de palpador entre esas características. Compruebe que el conjunto sea compatible con la sonda y con el espacio disponible.
CONFIGURACIÓN
Configuración y condiciones de uso
Para configurar un palpador, revise la rosca y la compatibilidad con la sonda, el diámetro de bola, el material, la longitud útil y la rigidez del conjunto.
Compatibilidad mecánica
Comprobar la rosca, el módulo y las combinaciones admitidas por la sonda.
Longitud y rigidez
Elegir la menor longitud útil adecuada y minimizar uniones innecesarias.
Punta y material
Seleccionar diámetro y material de acuerdo con la pieza y la operación de medición.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico para relacionar la sonda, la geometría de la pieza y la característica a medir con la elección del palpador.
Asesoramiento técnico
Relacionar la sonda, la geometría de la pieza y la característica a medir con la elección del palpador.
Implementación
MultiCAM ayuda a revisar la configuración de palpado y su compatibilidad con la sonda antes de ponerla en uso. Comparta el modelo de sonda y un plano o imagen de la característica.
Capacitación
La capacitación personalizada relaciona la selección y el uso del palpador con las características a medir y las configuraciones admitidas por la sonda. Puede ser presencial o remota e incluye certificado.
Soporte técnico
Soporte técnico por correo, teléfono o WhatsApp.
PREGUNTAS FRECUENTES
Cómo elegir un palpador Renishaw
¿Cómo compruebo la compatibilidad con mi sonda?
Identifique la sonda y su módulo, la rosca del palpador y las configuraciones admitidas. Además de la conexión mecánica, respete los límites de longitud y masa del conjunto indicados para la sonda.
¿Cómo elijo el diámetro de la bola?
Utilice la bola de mayor diámetro que permita medir la característica sin interferencias. Una bola mayor proporciona más espacio entre el vástago y la pieza; el diámetro debe seguir siendo adecuado para el acceso y la geometría que necesita medir.
¿Cuándo conviene un palpador en estrella?
Cuando necesita acceder a superficies o agujeros desde distintas direcciones y la configuración permite medirlos sin cambiar de palpador. Revise las interferencias con la pieza y la compatibilidad del conjunto con la sonda antes de elegirlo.
¿Conviene utilizar un palpador más largo?
Utilice la menor longitud que permita alcanzar la característica sin interferencias. La longitud, el material del vástago y las uniones influyen en la rigidez; respete las configuraciones y masas admitidas por la sonda.
Consulte por Palpadores Renishaw
Indique el modelo de sonda, la rosca y la característica que necesita medir. MultiCAM puede ayudarle a elegir la punta y el vástago adecuados.
