SHINING 3D OptimScan Q12/Q9
OptimScan Q12/Q9 de SHINING 3D digitaliza piezas para inspección dimensional con cuatro cámaras, luz LED azul y dos campos de visión. Q12 utiliza cuatro cámaras de 12,3 MP y Q9 cuatro de 9 MP; el rango amplio cubre más superficie y el pequeño registra detalles finos.
- Dos modelos
- Dos rangos de escaneo
- Fusión monocular-estéreo
SHINING 3D OptimScan Q12/Q9Escáner de inspección 3D
Cuatro cámaras

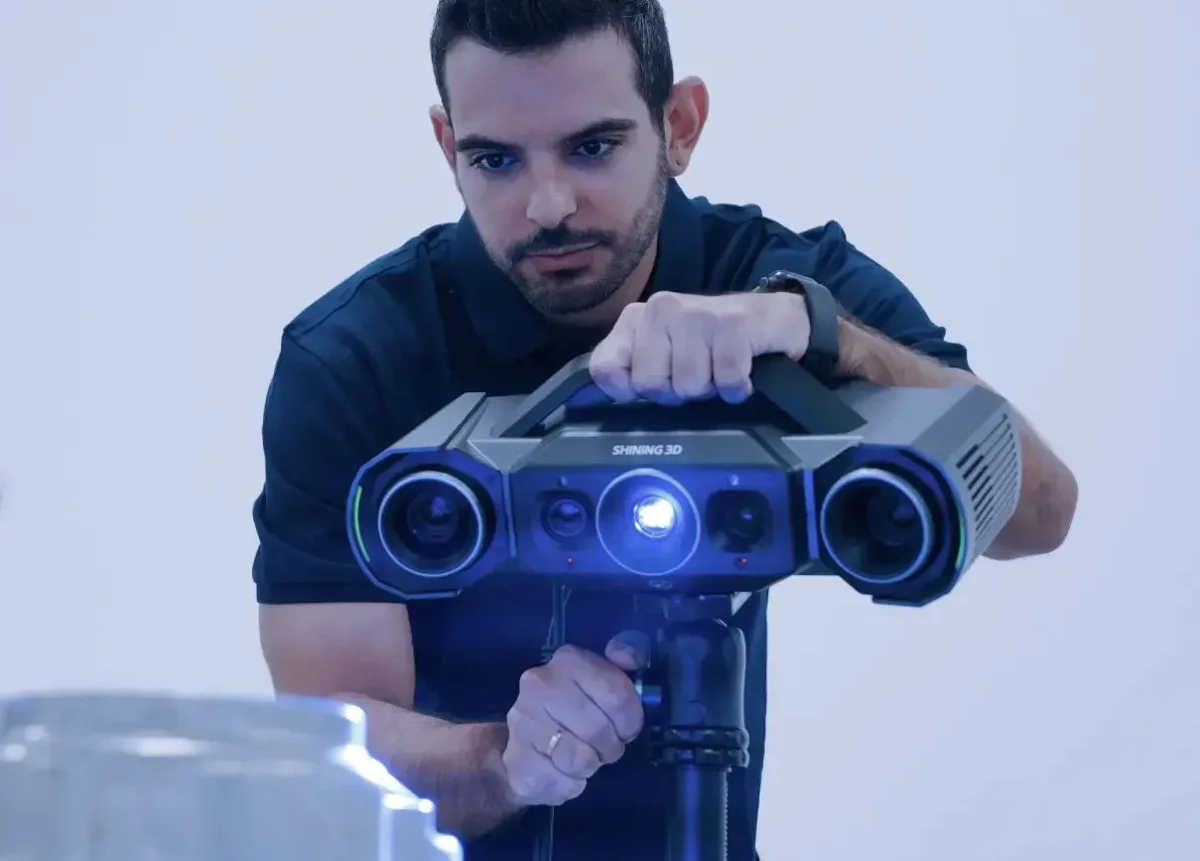

Q12 incorpora cuatro cámaras de 12,3 MP; Q9 utiliza cuatro de 9 MP.
Dos campos de visión

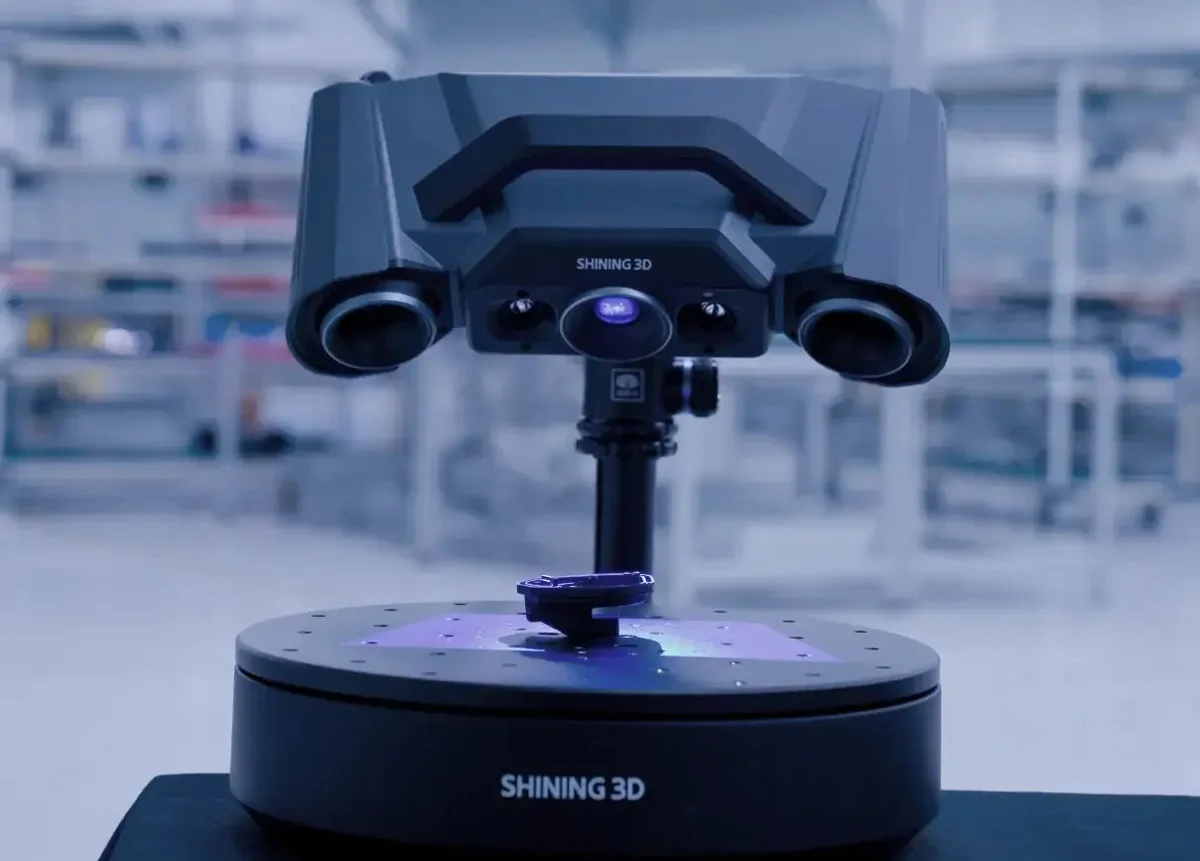

430 × 300 mm para cubrir más superficie y 160 × 110 mm para registrar detalles finos.
Captura en menos de 1 s
Cada toma dura menos de un segundo; los datos de ambos rangos se combinan en el software.
Exposición múltiple

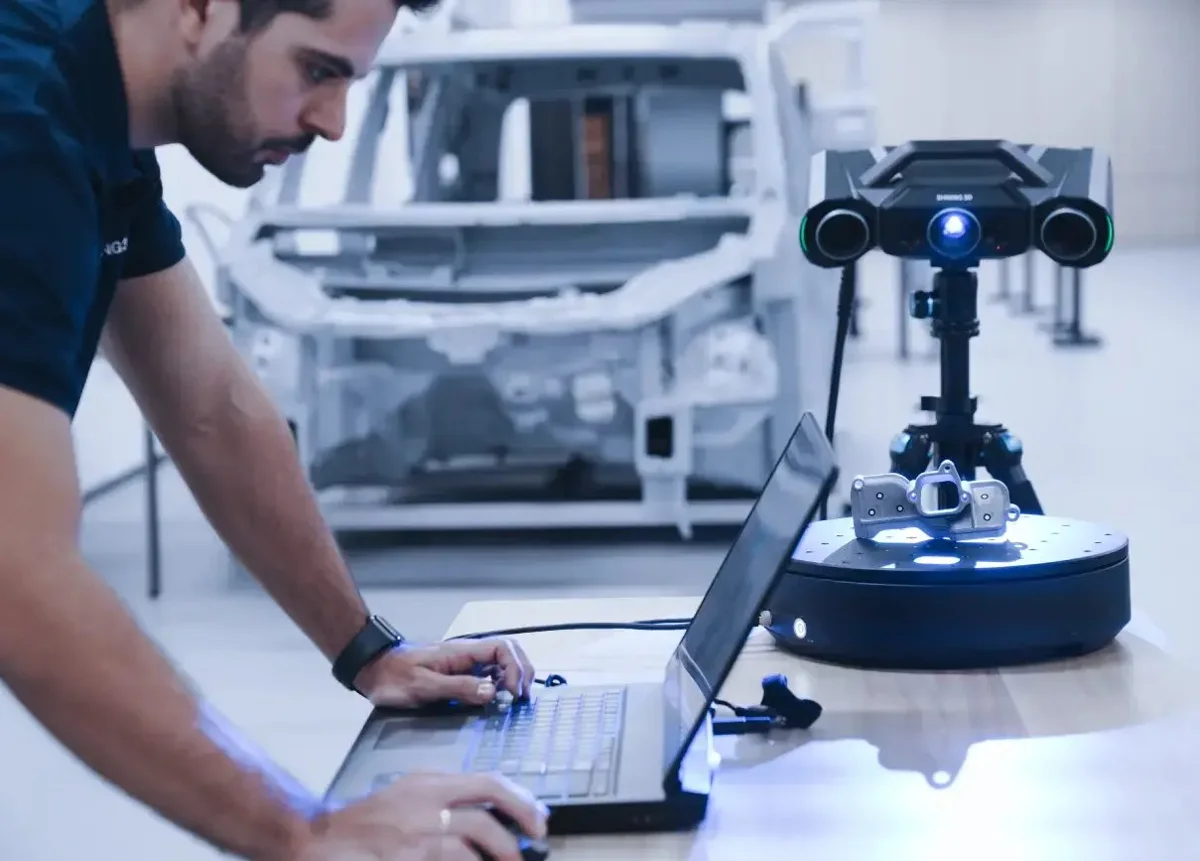

La exposición automática y múltiple facilita la captura de zonas con distinta respuesta óptica.
DESCRIPCIÓN
OptimScan Q12/Q9: captura óptica para inspección

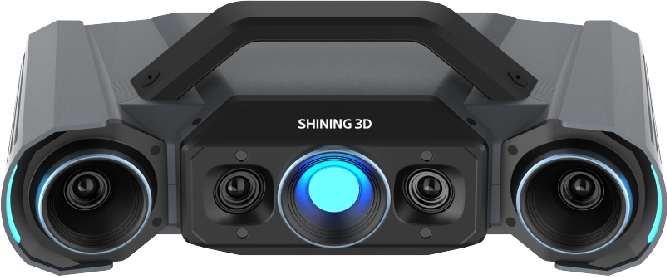

OptimScan Q12/Q9 es una serie de escáneres ópticos fijos de SHINING 3D para digitalizar piezas pequeñas y medianas. Combina cuatro cámaras con dos rangos que se seleccionan en el software.
El campo amplio de 430 × 300 mm cubre una zona mayor por toma; el reducido de 160 × 110 mm se orienta al detalle. La malla resultante puede analizarse frente al CAD en un flujo de inspección dimensional.
Punto de partida
Q12 incorpora cuatro cámaras de 12,3 MP y Q9 cuatro de 9 MP. Ambos comparten los dos campos de visión.
PROBLEMAS QUE RESUELVE
Capturar superficies, detalles y zonas difíciles
La serie combina dos campos de visión, exposición múltiple y fusión monocular-estéreo para adquirir geometría de piezas industriales y preparar su análisis dimensional.
Rasgos finos
Las cuatro cámaras registran la superficie para reconstruir detalles de piezas pequeñas. Q12 utiliza 12,3 MP por cámara y Q9, 9 MP.
Cobertura y detalle
El campo amplio de 430 × 300 mm cubre zonas mayores; el de 160 × 110 mm permite acercarse a detalles. Los datos de ambos se fusionan en el software.
Esquinas y uniones

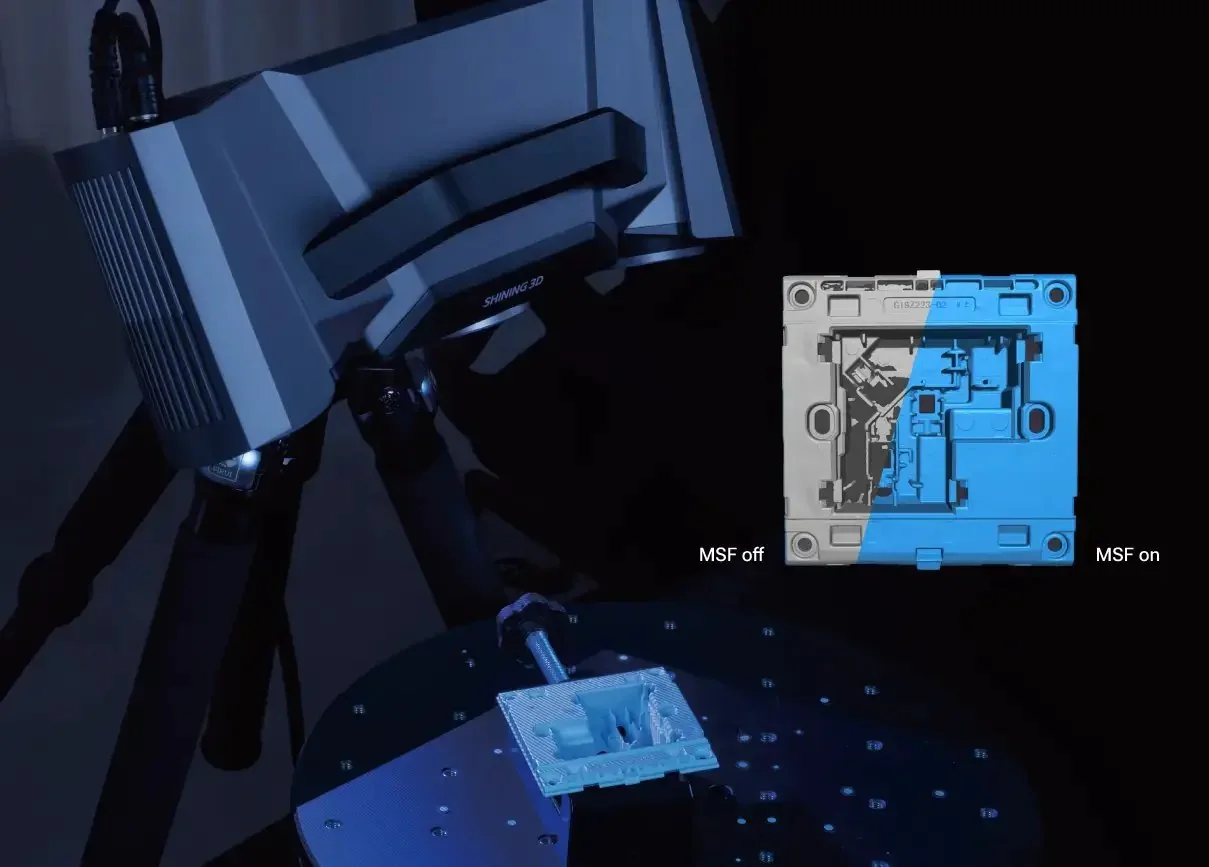

La fusión monocular-estéreo amplía la cobertura de datos en esquinas y uniones de piezas donde pueden aparecer huecos de captura.
CAPACIDADES
Capacidades técnicas de OptimScan Q12/Q9
La resolución de cámaras, los dos campos de visión y los modos de exposición permiten preparar la captura según el tamaño y la superficie de la pieza.
Resolución por modelo
OptimScan Q12 integra cuatro cámaras de 12,3 MP y Q9 cuatro de 9 MP. En el campo amplio y el pequeño, Q12 ofrece distancias entre puntos de 0,1 y 0,04 mm; Q9, de 0,11 y 0,05 mm.
Campos de visión
El campo amplio mide 430 × 300 mm y trabaja a 590 mm; el pequeño mide 160 × 110 mm y trabaja a 210 mm.
Precisión por rango
La precisión es de 0,015 mm en el campo amplio y 0,005 mm en el pequeño. Las pruebas de aceptación siguen VDI/VDE 2634, parte 2, e ISO 10360.
Exposición y operación
La exposición automática y múltiple ayuda a capturar distintas condiciones de superficie. Cada disparo dura menos de un segundo; el uso puede ser manual, con mesa giratoria o automatizado.
APLICACIONES
Aplicaciones de inspección con OptimScan Q12/Q9
OptimScan Q12/Q9 permite inspeccionar componentes mecanizados y moldes, y puede integrarse en estaciones con robots. Los datos capturados se analizan en software de inspección para comparar geometría y dimensiones.
Componentes mecanizados
Capture carcasas y componentes industriales para comparar su geometría con CAD y analizar desviaciones dimensionales.
Moldes y matrices
Digitalice moldes de inyección y fundición para comparar desgaste o generar geometría destinada a reparación e ingeniería inversa.
Inspección automatizada

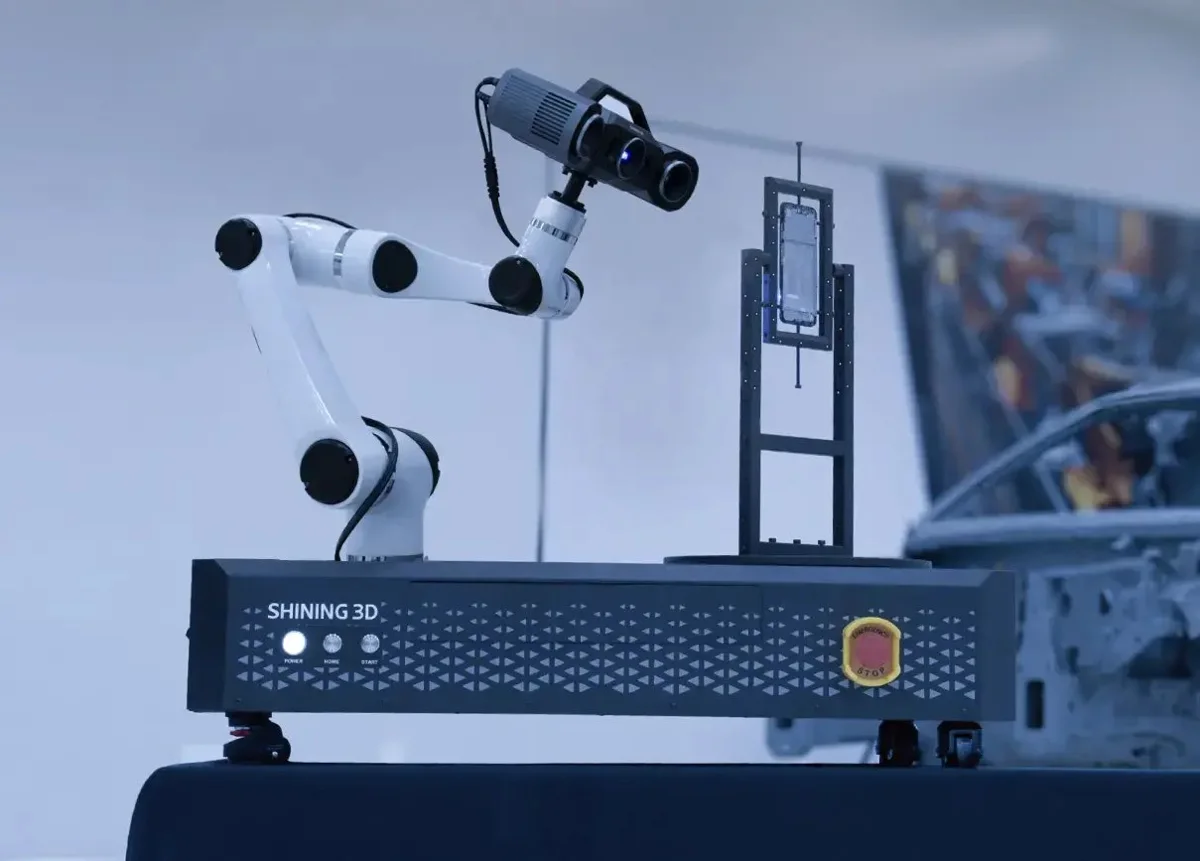

La integración con robots permite repetir captura, análisis dimensional e informes en una secuencia de inspección.
Piezas pequeñas

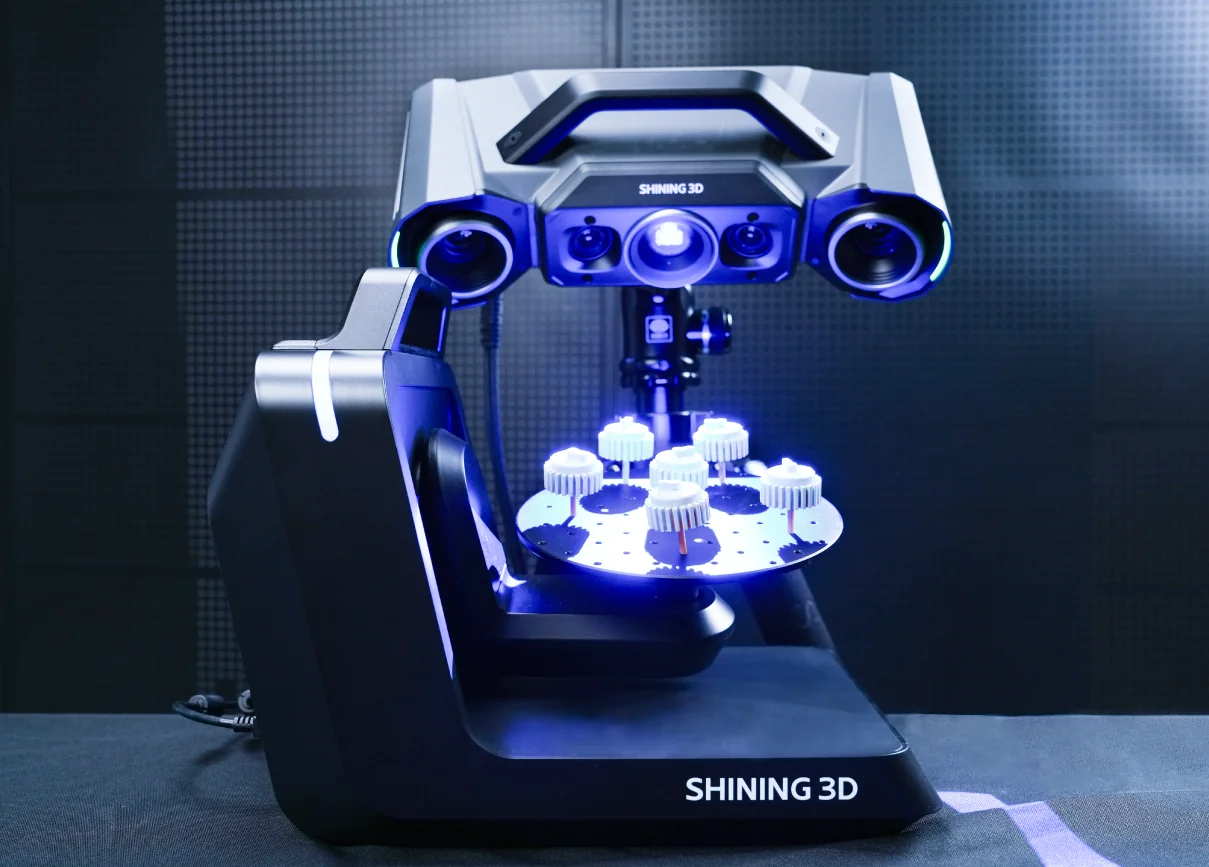

La mesa giratoria opcional de doble eje orienta piezas de hasta 3 kg para digitalizar sus caras y detalles desde distintas posiciones.
CONFIGURACIÓN
Cómo configurar la captura con OptimScan Q12/Q9
El tamaño de la pieza, los rasgos a inspeccionar y el flujo de análisis orientan la elección del modelo y del campo de visión.
Geometría y superficie
El escaneo admite operación sin marcadores. Para trabajar con marcadores no reflectantes, utiliza referencias de 1, 2 o 4 mm; los marcadores sirven de referencia para alinear tomas de la misma pieza.
Modelo y rango
Compare las cámaras de 12,3 MP del Q12 con las de 9 MP del Q9 y elija entre 430 × 300 mm de cobertura o 160 × 110 mm de detalle.
Operación e inspección
La captura manual, la mesa giratoria y la integración con robot ofrecen distintos niveles de automatización. La malla obtenida puede compararse con CAD en software de inspección compatible.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección, puesta en marcha y uso de OptimScan Q12/Q9 para integrar la captura óptica al trabajo de inspección de su equipo.
Asesoramiento para decidir
Revisamos tamaño, geometría y objetivo de medición para orientar la elección entre Q12 y Q9, y sus dos campos de visión.
Capacitación personalizada
Capacitación presencial o remota para preparar la pieza, seleccionar el rango de escaneo y trabajar con los datos capturados.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre captura, modos de operación y análisis de la malla.
Puesta en marcha e integración
Ayudamos a poner en marcha el equipo y a conectar la captura con el software que analizará geometría y dimensiones.
PREGUNTAS FRECUENTES
Preguntas para evaluar OptimScan Q12/Q9
Diferencias entre modelos, precisión, preparación de la pieza y análisis de datos.
¿Qué es OptimScan Q12/Q9?
Es una serie de escáneres ópticos fijos de SHINING 3D para inspección 3D de piezas pequeñas y medianas. Q12 y Q9 combinan cuatro cámaras con dos campos de visión.
¿En qué se diferencian Q12 y Q9?
Q12 tiene cuatro cámaras de 12,3 MP y Q9 cuatro de 9 MP. Ambos trabajan con campos de 430 × 300 mm y 160 × 110 mm. En esos dos rangos, la distancia entre puntos es de 0,1 y 0,04 mm para Q12, y de 0,11 y 0,05 mm para Q9.
¿Qué precisión ofrece cada rango?
La precisión es de 0,015 mm en el campo amplio y 0,005 mm en el pequeño, con pruebas de aceptación según VDI/VDE 2634 e ISO 10360.
¿Cómo pasan los datos a inspección?
La malla capturada puede analizarse en SHINING3D Inspect, PolyWorks Inspector o Geomagic Control X. MultiCAM acompaña la puesta en marcha y la capacitación.
Conversemos sobre su aplicación para OptimScan Q12/Q9
Envíenos las dimensiones y los detalles críticos de su pieza. MultiCAM lo ayuda a elegir entre Q12 y Q9, definir el campo de visión y preparar el flujo de inspección.
