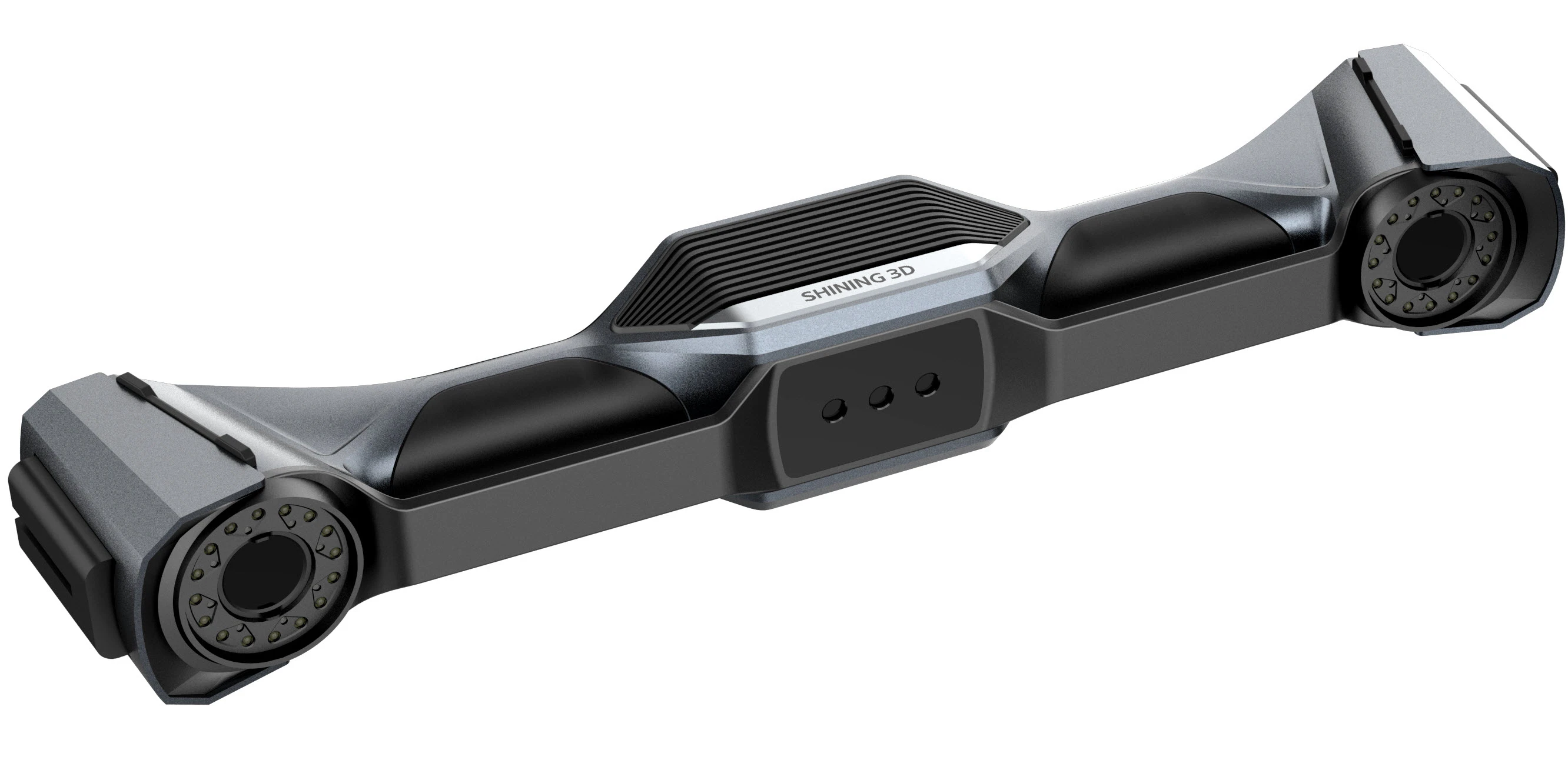

SHINING 3D FreeScan UE Nova
FreeScan UE Nova es un escáner inalámbrico de metrología orientado a proyectos de mayor escala, con captura de alta velocidad y fotogrametría integrada.
- Captura inalámbrica
- Proyectos de gran escala
- Escaneo de alta velocidad
SHINING 3D FreeScan UE NovaEscáner láser 3D portátil
Captura inalámbrica
El equipo permite desplazarse alrededor de la pieza sin depender de un cable de datos durante el escaneo.
Proyectos de gran escala
Su alcance está orientado a objetos y conjuntos que requieren cubrir superficies extensas.
Escaneo de alta velocidad
El barrido combina 50 líneas láser y un campo de visión amplio para cubrir superficies extensas.
Fotogrametría
La función integrada ayuda a controlar la precisión volumétrica en objetos de gran tamaño.
DESCRIPCIÓN
Escaneo inalámbrico de piezas de gran tamaño
FreeScan UE Nova es un escáner inalámbrico de metrología orientado a proyectos de mayor escala, con captura de alta velocidad y fotogrametría integrada.
Su campo de visión de hasta 2,6 × 2,2 m permite capturar superficies amplias. Los rangos cercano, estándar y lejano adaptan la distancia de trabajo a la pieza; la fotogrametría integrada ayuda a registrar marcadores en proyectos grandes. El equipo genera datos 3D que pueden continuar hacia inspección o ingeniería inversa.

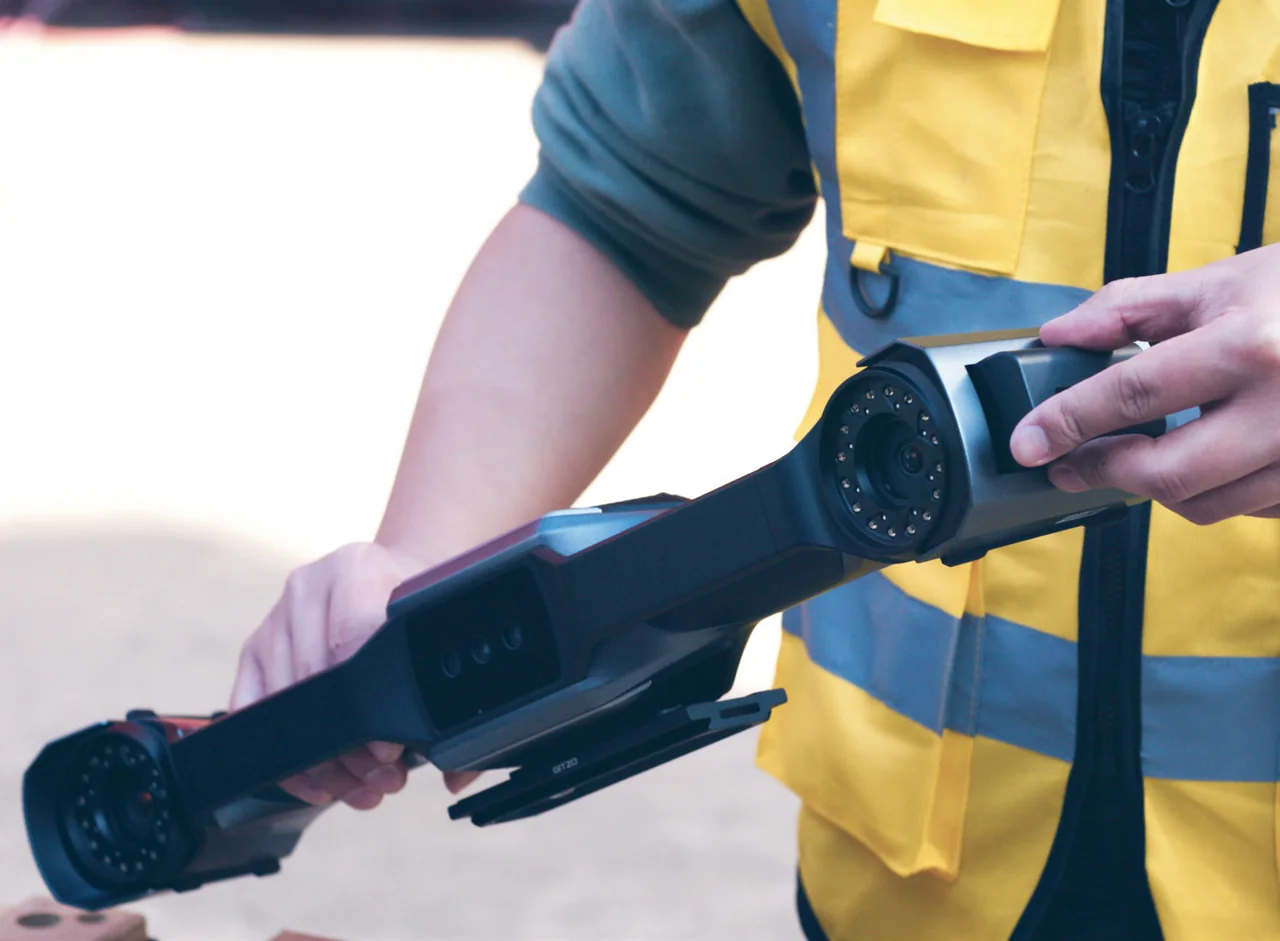

Recorrido de captura
Defina las posiciones desde las que necesita ver la pieza y reserve espacio para mantener el seguimiento durante el barrido.
PROBLEMAS QUE RESUELVE
Capturar geometrías extensas con libertad de movimiento
Las piezas grandes obligan a cubrir áreas amplias y a cambiar la posición de captura. FreeScan UE Nova combina un campo de visión amplio, trabajo inalámbrico y tres rangos de distancia seleccionables.
Cobertura de superficies grandes
El campo de visión alcanza 2,6 × 2,2 m y la distancia de exploración llega a 2,6 m. Esta cobertura permite registrar zonas amplias de vehículos y conjuntos industriales desde una posición de trabajo adecuada.
Cambios de distancia durante la captura
Los modos cercano, estándar y lejano cubren intervalos de 300–800, 600–1500 y 1200–2600 mm. El operador puede elegir el rango según el espacio disponible y el tamaño de la superficie.

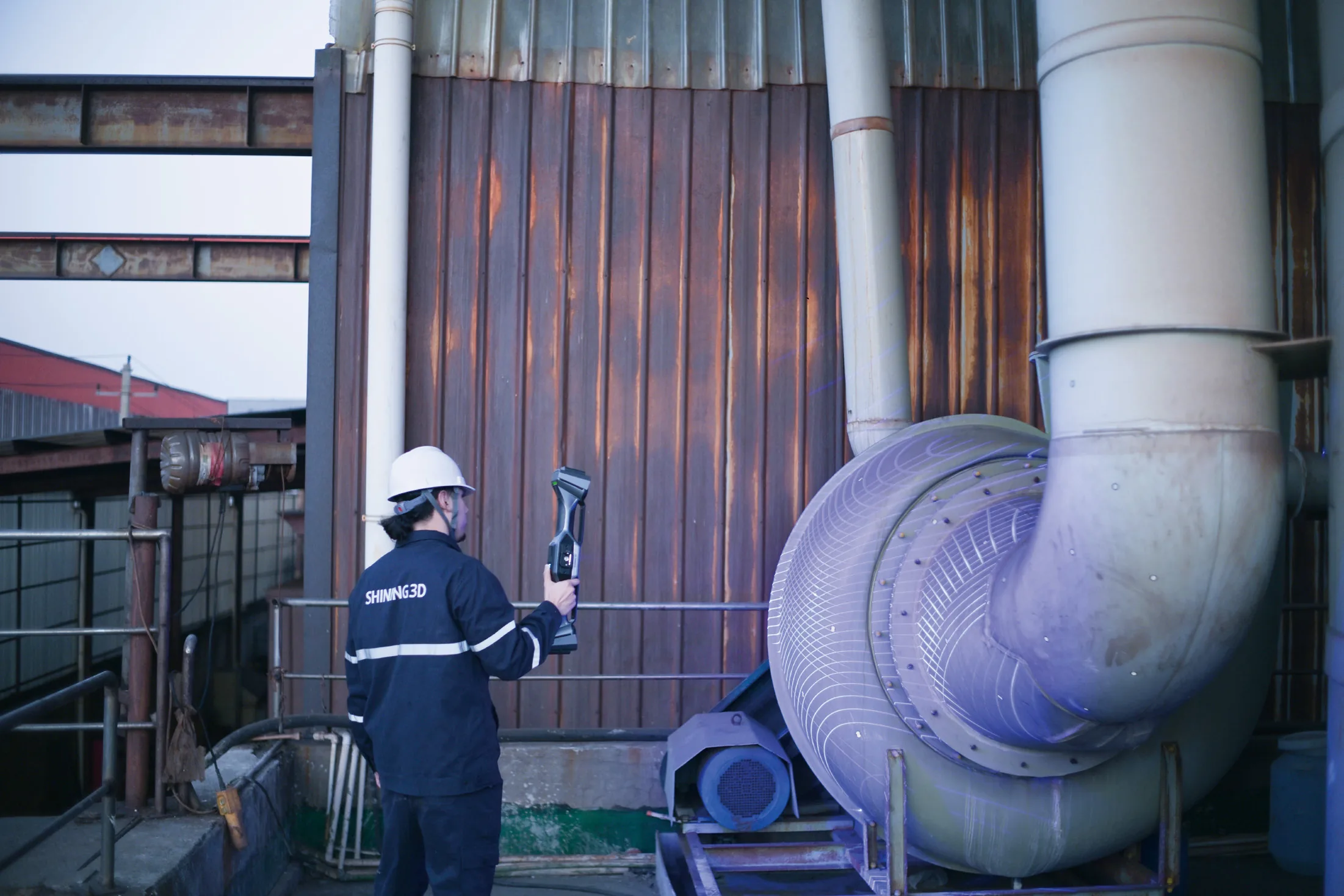

Desplazamiento alrededor de la pieza
Los módulos inalámbricos transmiten los datos durante el escaneo. Las baterías extraíbles permiten trabajar alrededor de conjuntos industriales sin que un cable de datos limite el recorrido.
CAPACIDADES
Captura de gran alcance con FreeScan UE Nova
El equipo combina captura inalámbrica, gran campo de visión, 50 líneas láser y fotogrametría integrada para digitalizar piezas industriales extensas.
Captura inalámbrica
Los módulos integrados transmiten datos sin cable durante el escaneo. Las baterías extraíbles admiten intercambio para continuar el trabajo alrededor de una pieza grande.
Proyectos de gran escala
El campo de visión llega a 2,6 × 2,2 m y la distancia máxima de exploración a 2,6 m. Los tres rangos de trabajo ajustan la captura a diferentes tamaños y espacios.
Escaneo de alta velocidad
Las 50 líneas láser permiten adquirir hasta 4.600.000 puntos por segundo para cubrir superficies extensas.
Fotogrametría
La fotogrametría registra marcadores sin objetivos codificados. SHINING 3D la combina con una barra de calibración para verificar los marcadores durante la captura.
APLICACIONES
Aplicaciones en equipos y piezas de gran tamaño
El amplio campo de visión y la operación inalámbrica permiten trabajar alrededor de maquinaria industrial y piezas largas, incluso en ubicaciones donde trasladar la pieza no es práctico.

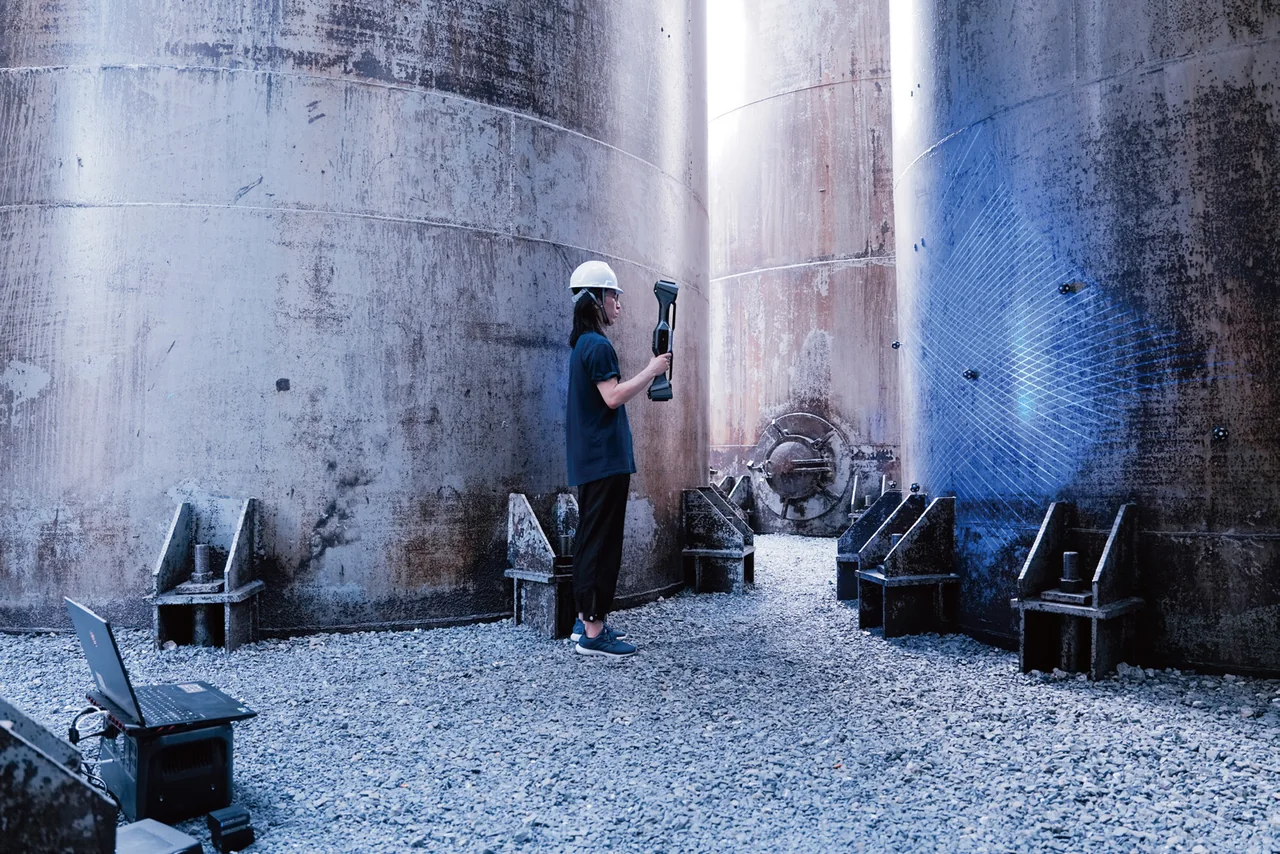

Equipos de energía e industria pesada
El operador captura superficies de equipos grandes, como recipientes y tuberías, para generar geometría 3D destinada a inspección, mantenimiento o documentación técnica.
Piezas largas en exteriores
La operación inalámbrica facilita capturar piezas largas en su ubicación. El filtro de lente correspondiente permite trabajar en exteriores con luz intensa.

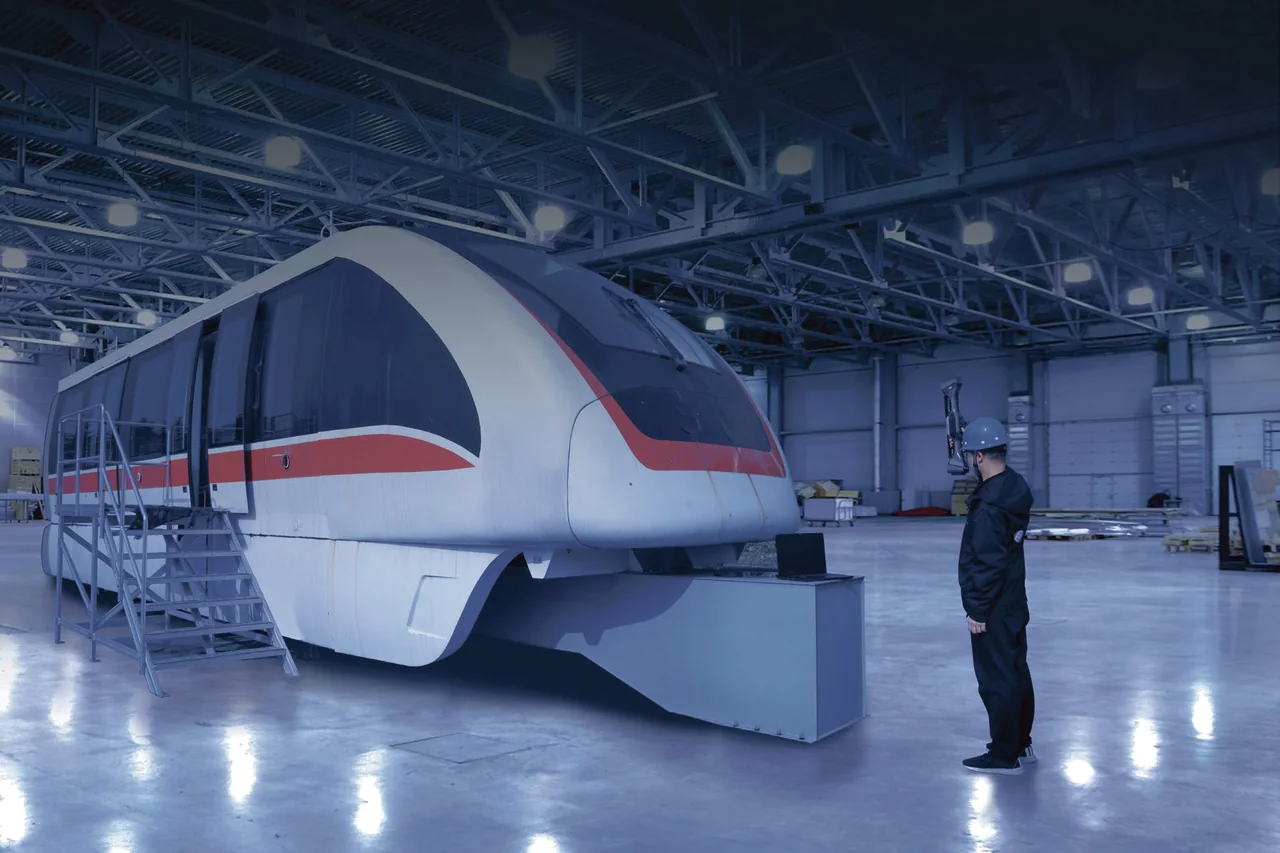

Vehículos y conjuntos ferroviarios
El campo de visión amplio permite digitalizar superficies de vehículos y conjuntos ferroviarios. Los datos capturados pueden continuar hacia comparación con CAD, inspección dimensional o ingeniería inversa.
Configuración
Qué definir antes de seleccionar FreeScan UE Nova
El rango de trabajo, la superficie y el uso posterior de los datos determinan cómo preparar una captura con UE Nova.
Pieza y superficie
FreeScan UE Nova admite superficies normales, oscuras y reflectantes. Sus tres rangos de trabajo permiten adaptar la distancia de captura al tamaño y la geometría de la pieza.
Resultado requerido
Defina si la salida será una nube de puntos o una malla. El software documenta formatos ASC, STL, PLY, OBJ y 3MF para continuar el trabajo en otras herramientas.
Entorno y operación
Evalúe el espacio alrededor del objeto, la luz ambiente y la ubicación del equipo informático. Para exteriores con luz intensa, la guía de escaneo especifica un filtro de lente.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección y puesta en marcha de FreeScan UE Nova, la formación de su equipo y las consultas técnicas que surjan durante su uso.
Asesoramiento para decidir
Revisamos el tamaño y la superficie de la pieza, el entorno de captura y el uso previsto de los datos para orientar la elección del escáner.
Capacitación personalizada
Capacitación presencial o remota para que su equipo prepare la captura, seleccione el rango de trabajo y gestione los datos obtenidos.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre la operación del escáner y el flujo de datos 3D.
Implementación del flujo
Ayudamos a poner en marcha el equipo y a conectar la captura con el software de inspección o ingeniería inversa que utilizará los datos.
PREGUNTAS FRECUENTES
Preguntas para evaluar FreeScan UE Nova
Consulte cómo trabaja el escáner, qué piezas puede cubrir y cómo continuar con los datos capturados.
¿Qué es FreeScan UE Nova?
FreeScan UE Nova es un escáner inalámbrico de metrología orientado a proyectos de mayor escala, con captura de alta velocidad y fotogrametría integrada.
¿Qué piezas y conjuntos puede capturar FreeScan UE Nova?
Se utiliza para capturar superficies de piezas y conjuntos grandes en aplicaciones de inspección, mantenimiento y documentación técnica. Su campo de visión amplio y la operación inalámbrica facilitan trabajar alrededor de maquinaria, vehículos y piezas largas.
¿Cómo elegir el rango de trabajo y la salida de datos?
La pieza y el espacio disponible orientan la elección entre los rangos cercano, estándar y lejano. También importa definir si se necesita una nube de puntos o una malla y qué software continuará el análisis.
¿Qué acompañamiento ofrece MultiCAM?
MultiCAM puede acompañar la selección del equipo, su puesta en marcha, la capacitación personalizada y el soporte técnico. La consulta puede incluir la pieza, el entorno de captura y el uso previsto de los datos.
Conversemos sobre su aplicación para FreeScan UE Nova
Indique dimensiones, material, lugar de captura y si necesita inspección o ingeniería inversa. MultiCAM puede orientar la elección del rango de trabajo y el flujo de datos.
