METROLOGÍA · CMM DE BRAZO HORIZONTAL
WENZEL RA Series
Controle piezas grandes y conjuntos de difícil manipulación con WENZEL RA Series. Su brazo horizontal y la placa a nivel del piso facilitan la carga y el acceso a la pieza, con operación manual o CNC y sensores táctiles u ópticos.
- Placa a nivel del piso
- Operación manual o CNC
- Medición táctil y óptica
WENZEL RA SeriesMetrología industrial
Área accesible
La placa a nivel del piso integra las guías para preparar y posicionar componentes grandes.
Accionamientos combinables
La serie ofrece trabajo manual, CNC y combinaciones con accionamientos desacoplables.
Método de captura
Sensores táctiles y ópticos permiten elegir cómo obtener los datos de cada característica.
Clases de exactitud
Standard y Premium son alternativas para relacionar la configuración con las tolerancias de la pieza.
DESCRIPCIÓN
WENZEL RA Series para control dimensional de piezas grandes

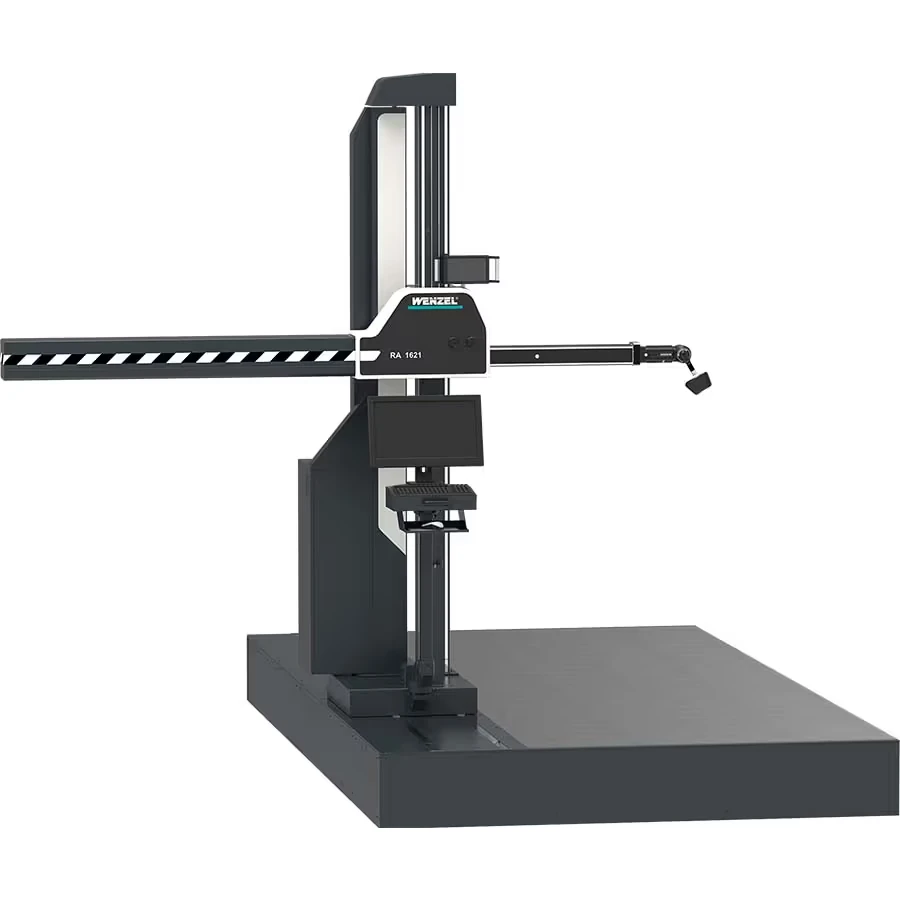

WENZEL RA Series es una familia de máquinas de medición por coordenadas de brazo horizontal. La placa base a nivel del piso integra el sistema de guías y permite organizar la carga de componentes grandes y pesados, desde piezas individuales hasta conjuntos y carrocerías.
El sensor captura las características accesibles de la pieza y el software de metrología las relaciona con sus referencias, dimensiones nominales y tolerancias. Para preparar el control se eligen juntos el volumen, la fijación, la disposición de los brazos y el método de captura; así, el programa de inspección puede alcanzar las zonas que necesita evaluar.
PROBLEMAS QUE RESUELVE
Cuando la carga, el acceso y el método condicionan el control
Preparar una pieza voluminosa, llegar a sus características y organizar la secuencia de medición requieren decisiones diferentes.
Preparar la pieza requiere espacio y acceso
Cargar y fijar un conjunto grande puede ocupar buena parte del área de trabajo. La placa y las guías de RA a nivel del piso facilitan el acceso alrededor del componente: la preparación se organiza considerando la pieza, la sujeción y el recorrido de los brazos.
Las zonas de control están en caras distintas
Las características de una carrocería o un conjunto pueden quedar repartidas por sus laterales. El brazo horizontal ofrece acceso lateral y la arquitectura admite configuración simple, dúplex o multicolumna. La disposición se elige para alcanzar las zonas de interés de la pieza.
La tarea combina preparación y controles repetidos
Explorar una pieza y repetir una rutina requieren formas de operación diferentes. RA ofrece accionamiento manual, CNC o combinado con motores desacoplables. Compare cómo se prepara cada control y qué recorridos necesita ejecutar el programa para elegir la configuración.
CAPACIDADES
Cómo se desplaza y captura datos el brazo horizontal
El guiado, los accionamientos, el sensor y la disposición del sistema intervienen en el método de inspección.

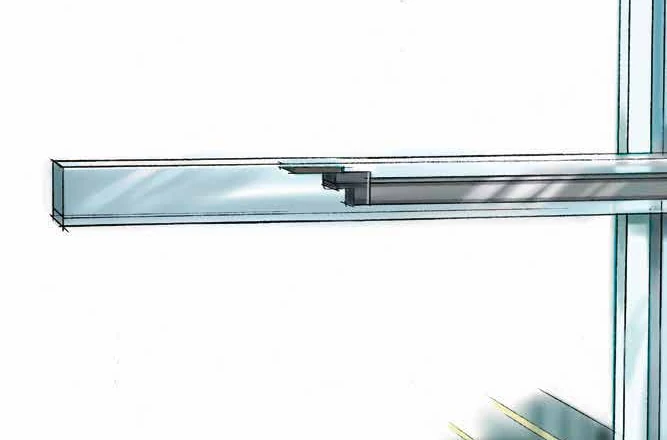

Guías lineales y rodamientos
El eje X utiliza guías lineales; los ejes Y y Z emplean rodamientos de rodillos de precisión. Las guías y el sistema de medición se protegen frente a suciedad y daños. Este conjunto sostiene el movimiento del brazo dentro del volumen configurado.

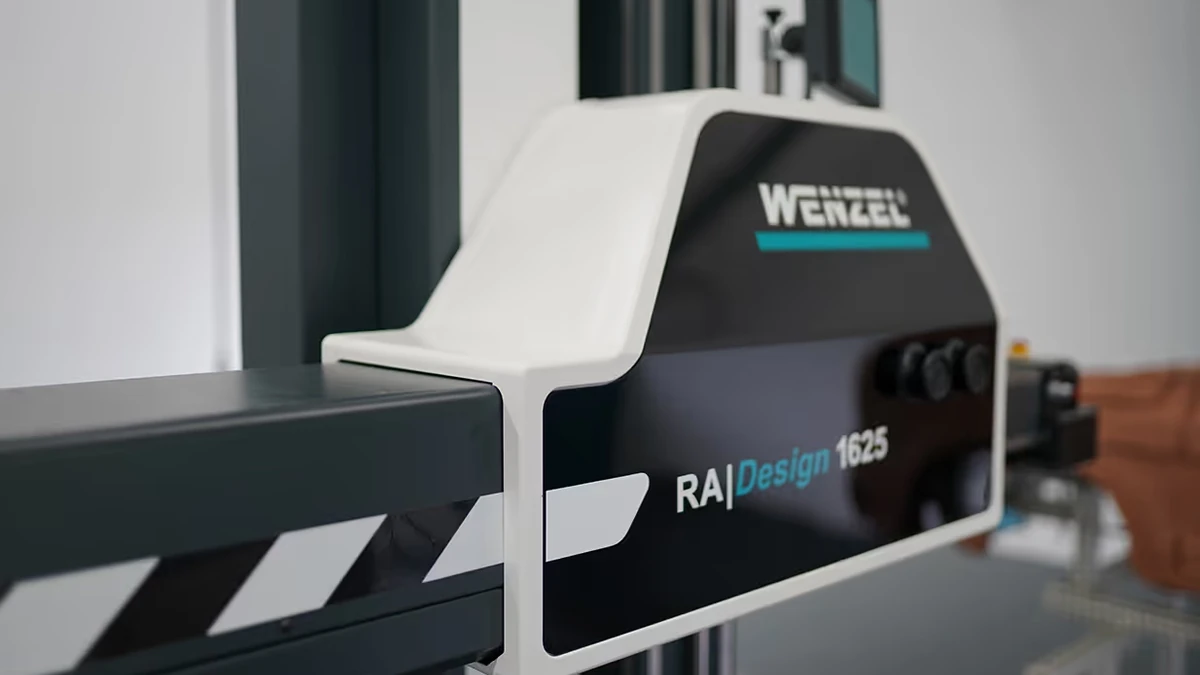

Trabajo manual y CNC
La operación manual utiliza volantes ergonómicos y frenos en los ejes. Las alternativas motorizadas, CNC o combinadas con accionamientos desacoplables permiten relacionar la conducción del equipo con la preparación de la pieza y la ejecución de sus controles.
Sensores táctiles y ópticos
El palpado por contacto permite registrar puntos sobre características accesibles. La medición óptica captura superficies sin contacto. El sensor, el cabezal y el software se eligen según la geometría, el acceso y los datos que necesita el análisis.

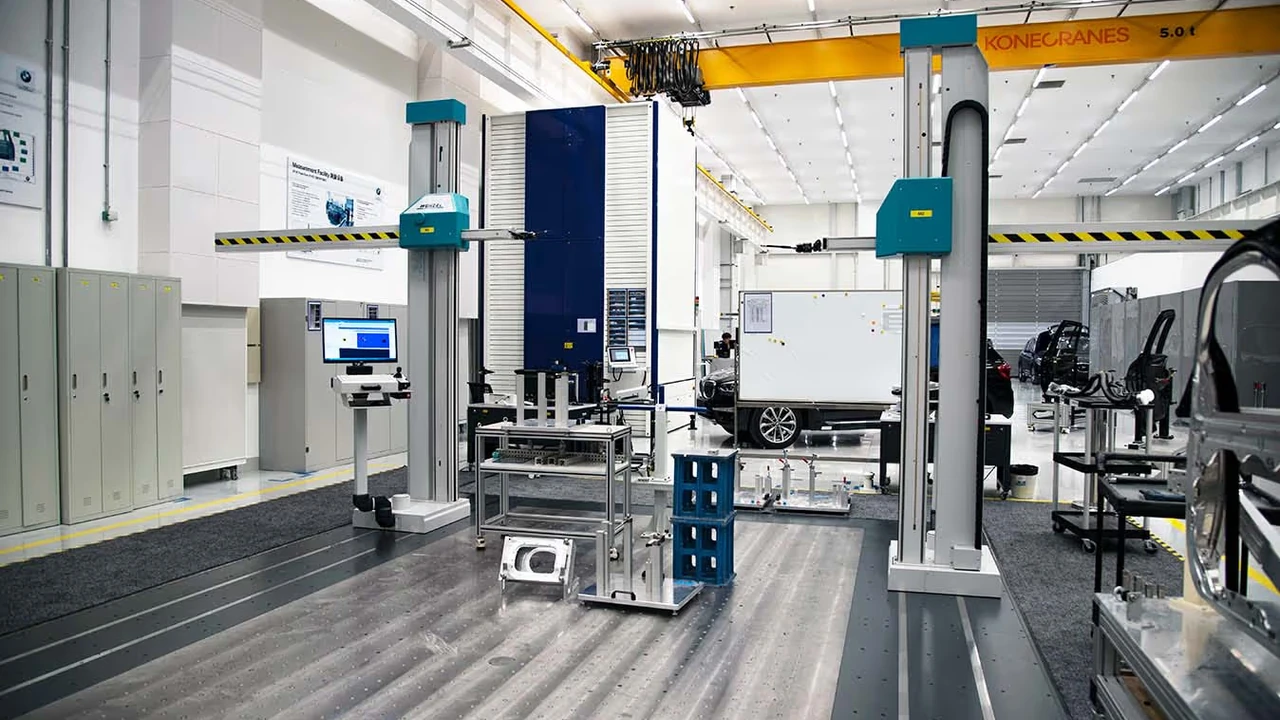

Sistemas simples, dúplex y multicolumna
La serie puede organizarse con un brazo o con varias columnas. La configuración dúplex amplía las posibilidades de acceso y el volumen de trabajo en Y. La disposición se relaciona con las dimensiones del conjunto y las zonas que deben medirse.
APLICACIONES
Trabajos que puede preparar con una CMM RA
La familia se utiliza para medir, marcar y digitalizar. El dispositivo y la estrategia de captura se relacionan con la tarea concreta.

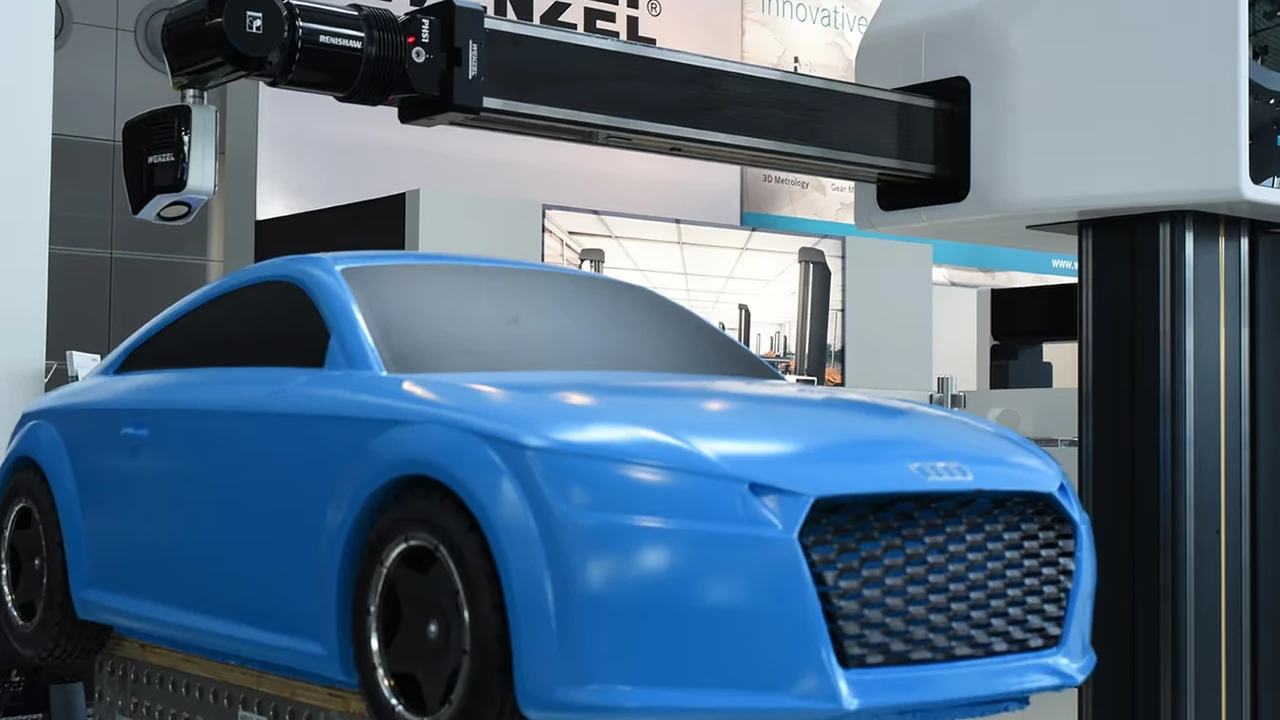

Control dimensional de carrocerías
Para evaluar dimensiones y geometrías de una carrocería o sus componentes, el acceso lateral permite aproximar el sensor a las zonas de control. La fijación y las referencias del conjunto se preparan para comparar las características medidas con su definición nominal.

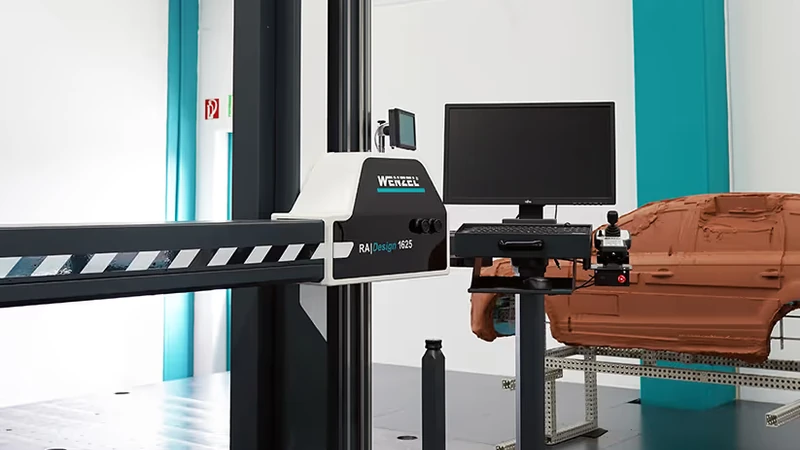

Marcado de modelos de diseño
La configuración RA | Design permite trazar o marcar modelos con operación manual o CNC. El área de trabajo y el acceso del brazo ayudan a situar referencias sobre el modelo; los dispositivos de trabajo se eligen según el material y la tarea de diseño.

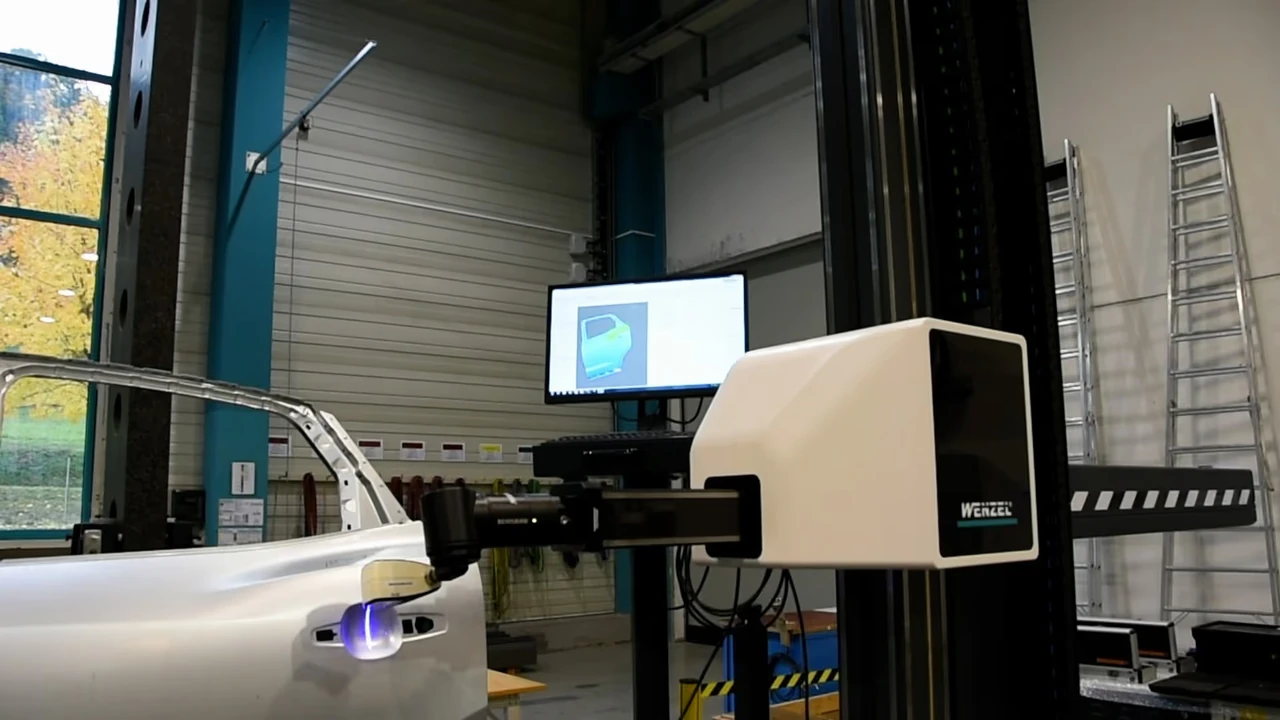

Captura óptica de superficies
Si la evaluación necesita digitalizar una forma, RA admite sensores ópticos compatibles. La captura sin contacto genera datos de la superficie para el análisis previsto en el software. Compare geometría, material y acceso antes de elegir el sensor y la estrategia de escaneo.
CONFIGURACIÓN
Cómo configurar RA para la pieza y el control
Relacione las dimensiones y tolerancias con el montaje, los modos de operación y el método de captura.
Volumen, fijación y disposición
Incluya las dimensiones del componente, la sujeción y la aproximación del sensor al evaluar los recorridos X, Y y Z. Compare una configuración simple, dúplex o multicolumna según las caras a inspeccionar y el espacio necesario para cargar la pieza.
Modo de operación y rutina
Defina qué controles requieren conducción manual y cuáles se repetirán con un programa CNC. La familia contempla operación manual, CNC y combinaciones con accionamientos desacoplables; esa elección organiza la preparación y el trabajo habitual del equipo.
Exactitud y tolerancias
RA ofrece las clases Standard y Premium. Compare la especificación de la configuración con las tolerancias del plano y las longitudes que se medirán. La incertidumbre de medición depende del equipo y del sistema seleccionado, por lo que se evalúa con su ficha técnica.
Sensor, datos y entorno
Indique si necesita puntos por contacto, digitalización óptica o trabajo sobre modelos. El plano o CAD, el material, el acceso y las condiciones de instalación ayudan a relacionar el dispositivo, el software y la preparación del control.
ACOMPAÑAMIENTO
Implementación y soporte
Incorporar una CMM requiere relacionar la pieza, sus tolerancias y el entorno con un método de inspección. MultiCAM acompaña la selección, la puesta en uso y el trabajo cotidiano del equipo.
Evaluación de la aplicación
Relevamos piezas, planos, tolerancias y ubicación prevista para relacionar el volumen de medición y el sensor con los controles que necesita realizar.
Instalación y puesta en marcha
MultiCAM realiza instalación, puesta en marcha y calibración de CMM para preparar el equipo y verificar su funcionamiento en el entorno de uso.
Programación y capacitación
La programación de CMM y la capacitación personalizada ayudan a preparar rutinas para sus piezas y a interpretar los resultados de inspección.
Soporte y mantenimiento
El soporte técnico, el mantenimiento preventivo y la reparación de CMM acompañan el uso del sistema y las necesidades de atención del equipo.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Qué evaluar antes de elegir WENZEL RA Series
Diferencias de arquitectura, modos de operación y criterios que orientan la elección.
¿Qué distingue a RA de las familias RS y RAX?
RA integra las guías en una placa base a nivel del piso para facilitar el acceso y la carga de componentes grandes. RS utiliza una placa como mesa de medición, con guías laterales; RAX está orientada a volúmenes de medición mayores. La pieza, su fijación y las zonas de control orientan la elección entre estas arquitecturas.
¿RA puede trabajar de forma manual y CNC?
La familia ofrece operación manual, CNC y combinaciones con accionamientos desacoplables. En modo manual se utilizan volantes y frenos en los ejes; en CNC, los movimientos se ejecutan mediante el programa de inspección. La configuración se elige según cómo se prepara la pieza y qué controles se repetirán.
¿Cuándo conviene evaluar un sistema dúplex?
Cuando el tamaño del conjunto o sus caras de interés requieren acceso desde ambos lados, la disposición dúplex permite organizar dos brazos y ampliar el volumen de trabajo en Y. Deben evaluarse la pieza, la fijación, los recorridos y la disposición del sistema para preparar el control.
¿Cómo se eligen la clase de exactitud y el sensor?
RA ofrece las clases Standard y Premium y admite sensores táctiles y ópticos. Se compara la ficha de la configuración con las tolerancias, las longitudes a medir y la geometría accesible. El tipo de dato requerido —puntos por contacto o captura de superficies— orienta el sensor y el software compatible.
¿Qué información necesita MultiCAM para evaluar una RA?
Comparta el plano o modelo CAD, las tolerancias, las dimensiones y el material de la pieza, su fijación y la forma de cargarla. Esos datos permiten evaluar volumen, disposición de brazos, sensor y modos de operación. MultiCAM acompaña la selección, la puesta en marcha, la programación de CMM, la capacitación y la atención técnica del equipo.
¿Necesita inspeccionar una pieza o un conjunto grande?
Comparta el plano, las tolerancias, las dimensiones y la forma de cargar el componente. Relacionaremos esos datos con el volumen, la disposición de los brazos y el método de control de RA.
