WENZEL WM | LS 150
WENZEL WM | LS 150 incorpora captura óptica de superficies a una CMM o un brazo WM | MMA compatible. Permite registrar la forma de la pieza para compararla con el CAD o preparar su reconstrucción.
- Escaneo de superficies
- CMM y brazos compatibles
- Software de medición
WENZEL WM | LS 150Accesorios
Línea de hasta 150 mm
Abarca una franja de la pieza durante el barrido; el recorrido completa la superficie que debe capturarse.
Escaneo de superficies
Registre la geometría visible de la superficie como referencia para su evaluación en el software de medición.
CMM y brazos compatibles
WM | LS 150 admite integración en CMM y brazos WM | MMA con la configuración correspondiente.
Software de medición

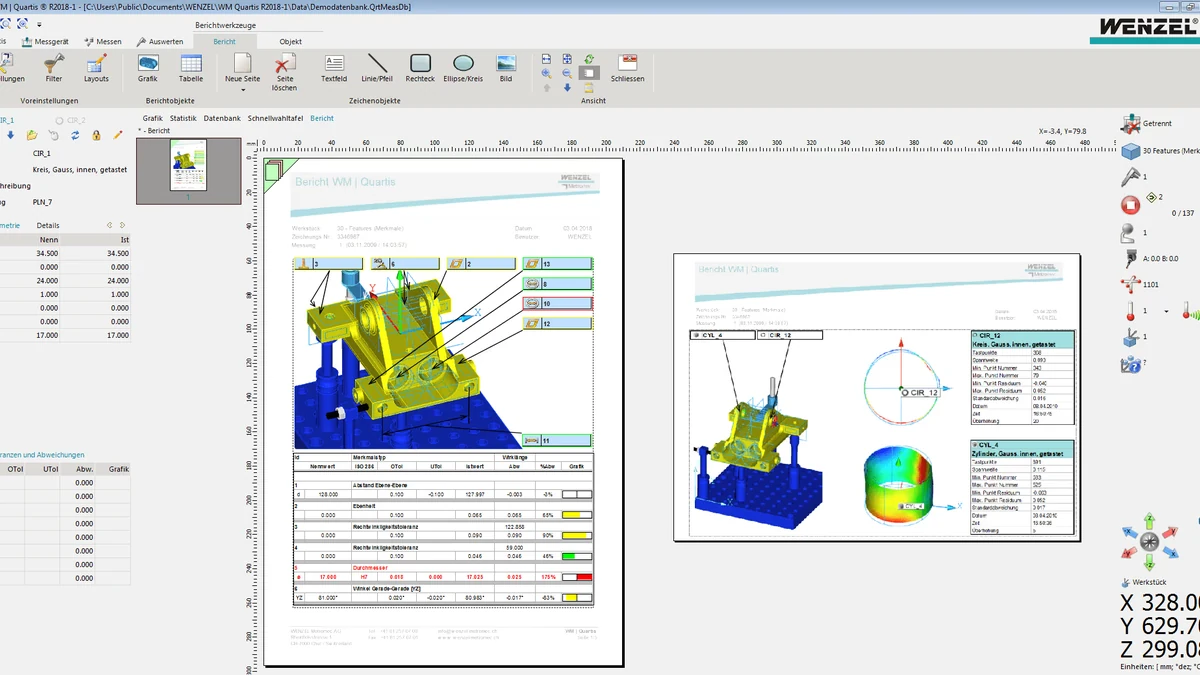

El sensor se integra en el flujo de medición de WENZEL WM | Quartis.
DESCRIPCIÓN
Capturar superficies dentro del sistema de medición WENZEL

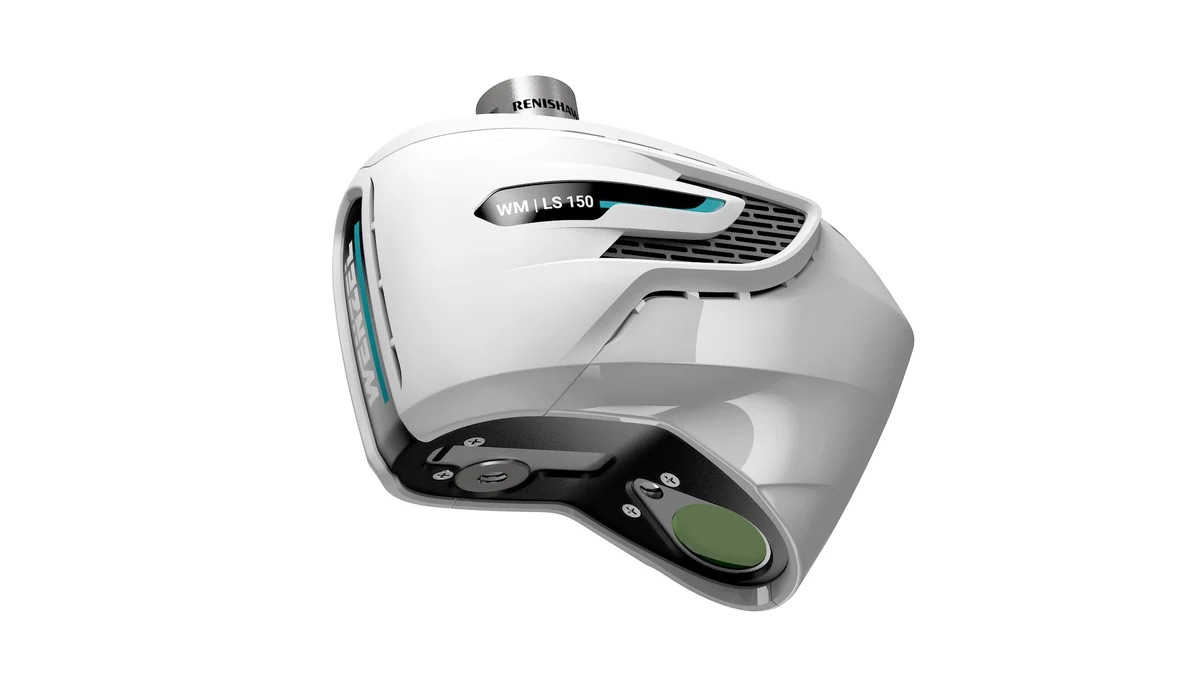

El sensor se monta mediante autojoint en CMM y brazos WM | MMA o WM | MMA Premium compatibles. WM | Quartis integra la adquisición para trabajar con la captura óptica dentro del sistema de medición WENZEL.
La captura 3D registra la geometría visible de la pieza. Los datos obtenidos pueden utilizarse en el software correspondiente para comparar formas, documentar superficies o preparar un trabajo de ingeniería inversa.
PROBLEMAS QUE RESUELVE
Qué permite resolver WENZEL WM | LS 150
Relacione el ancho de captura, el acceso a la superficie y la integración con su equipo antes de elegir el sensor.
Geometría física sin modelo
El escaneo digitaliza superficies reales para disponer de información geométrica del objeto.
Superficies que deben compararse
La captura proporciona datos de forma para un análisis posterior en el software de inspección compatible.
Integración óptica y táctil
El adaptador autojoint permite intercambiar la configuración óptica con sondas táctiles compatibles. Evalúe qué características requieren superficie capturada y cuáles contacto.
CAPACIDADES
Capacidades de WENZEL WM | LS 150
Sensor óptico lineal
La línea de hasta 150 mm recoge datos de la superficie durante el recorrido de captura. Su anchura no define el tamaño máximo de pieza: también importan el acceso y la configuración del sistema.
Escaneo de superficies
Los datos de superficie se utilizan para comparación con un nominal, digitalización de diseños o preparación de ingeniería inversa, según el software y el objetivo del trabajo.
CMM y brazos compatibles
WM | LS 150 admite integración en CMM y brazos WM | MMA con la configuración correspondiente.
Software de medición
El sensor se integra en el flujo de medición de WENZEL WM | Quartis.
APLICACIONES
Aplicaciones de WENZEL WM | LS 150
Defina el resultado de trabajo antes de capturar: reconstruir una forma, comparar una superficie con un nominal o desarrollar un diseño.
Ingeniería inversa

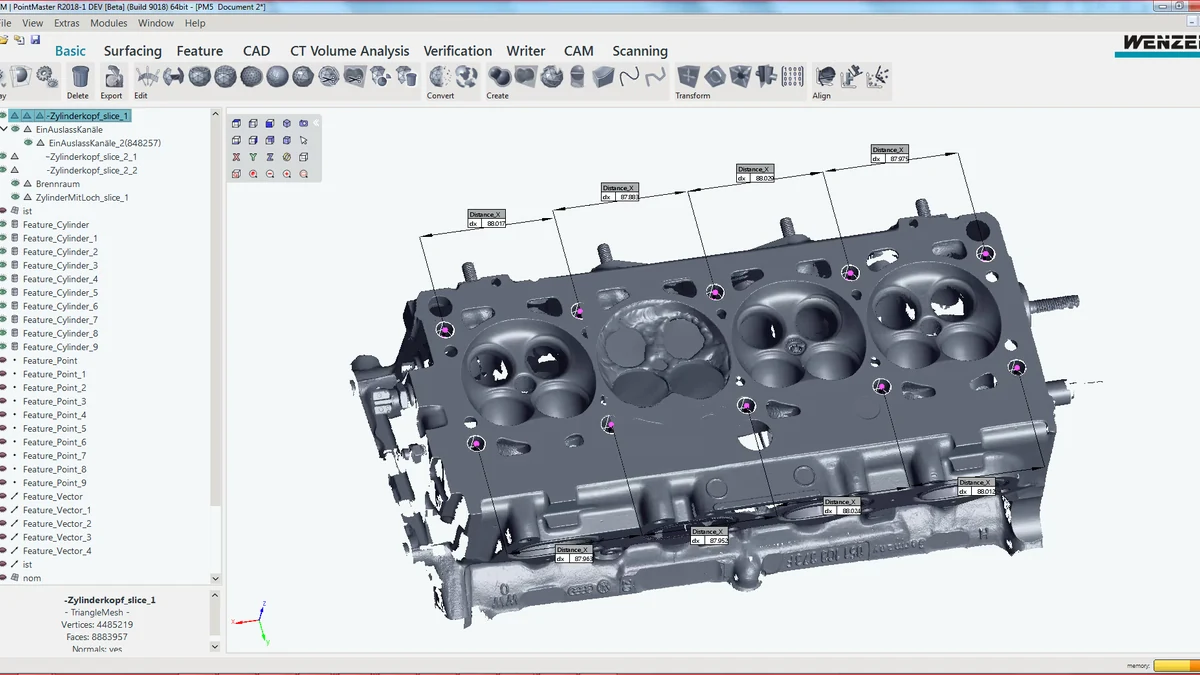

Capture la superficie de una pieza existente para disponer de datos geométricos que se preparan y reconstruyen en software adecuado. La captura no sustituye el trabajo de modelado.
Comparación nominal y real

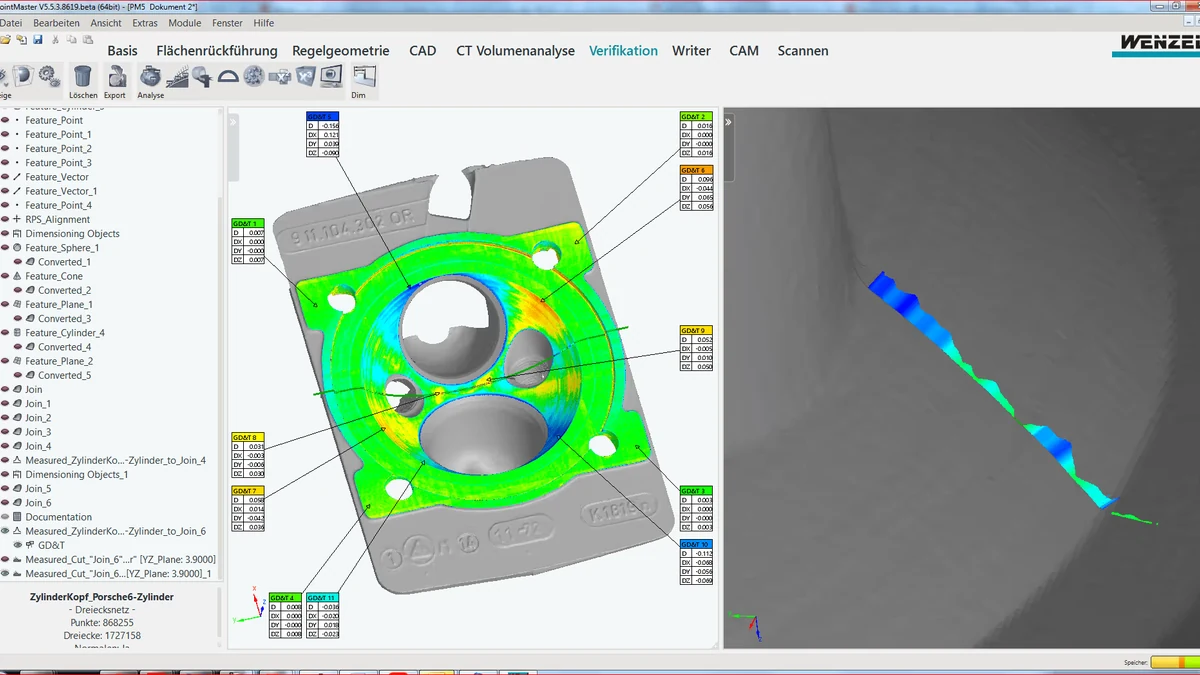

Relacione la superficie medida con la referencia nominal en el software de evaluación. El mapa de desviaciones permite revisar diferencias de forma; el criterio de aceptación debe definirse para la pieza.
Diseños y prototipos
Digitalice la forma física durante el desarrollo de diseños o prototipos. Los datos de superficie ayudan a revisar y documentar la geometría con el flujo de software seleccionado.
CONFIGURACIÓN
Configuración y condiciones de uso
Geometría y superficie
Considerar el tamaño del objeto, el acabado, los accesos y las zonas que deben digitalizarse.
Sistema de captura
Identifique la CMM o el brazo WM | MMA / MMA Premium, el adaptador autojoint y el cabezal. Compruebe la configuración óptica y la sonda táctil que necesita intercambiar.
Datos y software
WM | Quartis integra la adquisición. Defina si necesita comparar con un nominal, digitalizar un diseño o preparar datos para reconstrucción geométrica en el software correspondiente.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM ayuda a preparar la integración del LS 150: montaje en el equipo, acceso a la pieza y uso de los datos capturados.
Asesoramiento técnico
El asesoramiento técnico relaciona el modelo de CMM o brazo, el cabezal y la conexión con la configuración de captura que necesita.
Puesta en uso
MultiCAM acompaña la puesta en marcha del conjunto para preparar la adquisición en WM | Quartis y el flujo de trabajo con la pieza.
Soporte técnico
Ante una dificultad de configuración o uso, el soporte de MultiCAM por correo, teléfono o WhatsApp ayuda a revisar el equipo, la conexión y el software.
Capacitación
La capacitación personalizada ayuda a preparar la captura y la evaluación de los datos. Puede ser presencial o remota y adaptarse al trabajo del equipo.
PREGUNTAS FRECUENTES
Preguntas para evaluar WENZEL WM | LS 150
¿LS 150 es un escáner autónomo?
Es un sensor para integrar en CMM y brazos WM | MMA / MMA Premium compatibles mediante adaptador autojoint. Compruebe el sistema, el cabezal y WM | Quartis antes de incorporarlo.
¿Qué significa una línea de hasta 150 mm?
Indica la anchura máxima de la línea de captura. No es el tamaño máximo de pieza ni una garantía de exactitud; también deben evaluarse el acceso a la superficie y la configuración del sistema.
¿Puede combinarse con palpado táctil?

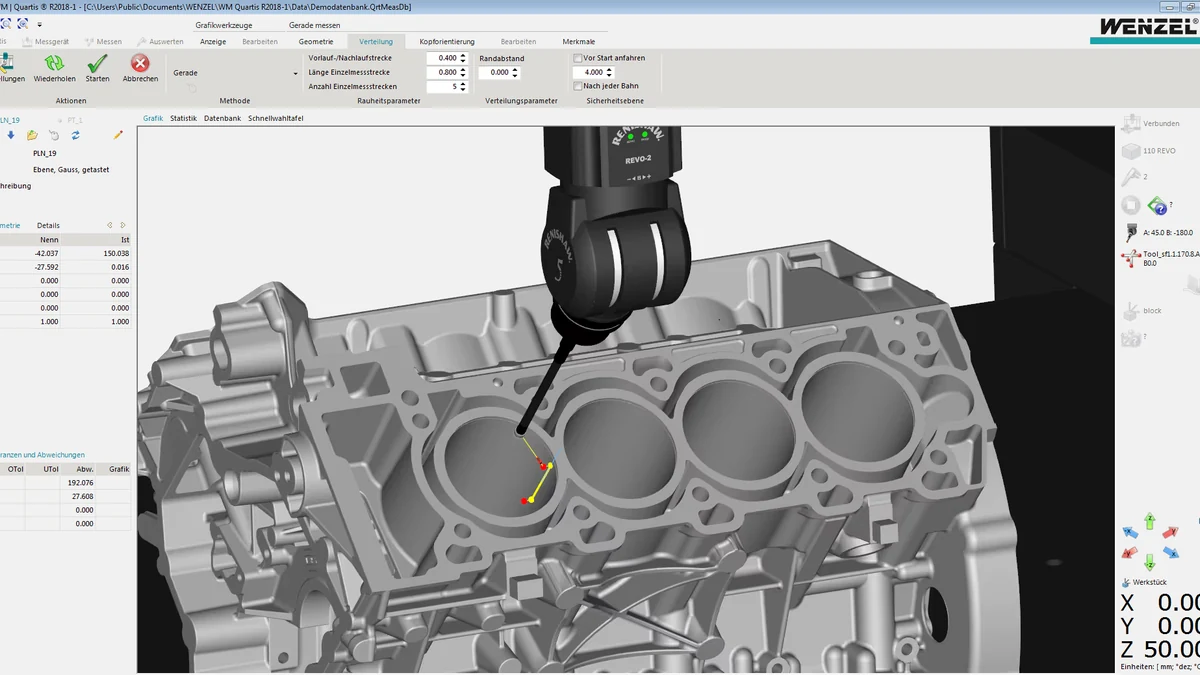

La configuración permite intercambiar el LS 150 con sondas táctiles compatibles mediante autojoint. Elija captura óptica para la superficie y palpado para las referencias o características que requieren contacto.
¿Cómo se utilizan los datos para ingeniería inversa?
La captura proporciona geometría de la superficie física. Los datos se preparan y reconstruyen con software adecuado para el objetivo de modelado; no generan automáticamente un CAD editable.
Consulte por WENZEL WM | LS 150
Indique el modelo de CMM o brazo, el cabezal y la superficie que necesita capturar. MultiCAM puede ayudarle a evaluar la integración del LS 150 y el uso de los datos en su trabajo.
