Baty SM300
Baty SM300 amplía el contorno de un componente para revisar sus dimensiones sin palpar el borde. La proyección vertical y la mesa de vidrio permiten presentar la pieza; el lector geométrico GMR relaciona coordenadas y ángulos con el control que requiere el plano.
- Proyección vertical de sobremesa
- Pantalla de 300 mm
- Lector geométrico GMR
Baty SM300Metrología industrial
Observar el contorno
La iluminación de perfil presenta una silueta ampliada para distinguir el borde que necesita comprobar.
Presentar la característica
La mesa de vidrio permite desplazar la pieza con recorridos de 150 × 50 mm y llevar cada zona al campo óptico.
Leer referencias geométricas
GMR ofrece coordenadas cartesianas y polares, lectura angular y selección mm/pulgada para trabajar con las referencias del control.
Elegir el campo observado
Los objetivos de 10×, 20×, 50× y 100× ofrecen distintos campos para relacionar tamaño de la pieza y detalle.
DESCRIPCIÓN
Cómo ayuda Baty SM300 a revisar una característica visible
Baty SM300 es un proyector de perfiles vertical de sobremesa de Bowers Group. El operario presenta el componente en la mesa de vidrio, selecciona el objetivo y enfoca la característica. La iluminación de perfil muestra el contorno; la luz de superficie ayuda a observar detalles de la cara presentada.
La imagen se observa en una pantalla de 300 mm con líneas de referencia. Los recorridos de 150 × 50 mm permiten desplazar la zona de interés; el campo de visión y la distancia de trabajo cambian con el objetivo. GMR proporciona lectura geométrica para relacionar lo observado con coordenadas y ángulos del plano.
PROBLEMAS QUE RESUELVE
Presentar el borde y relacionarlo con el plano
El control comienza por una característica visible, un campo óptico adecuado y referencias de lectura claras.
Distinguir un borde pequeño

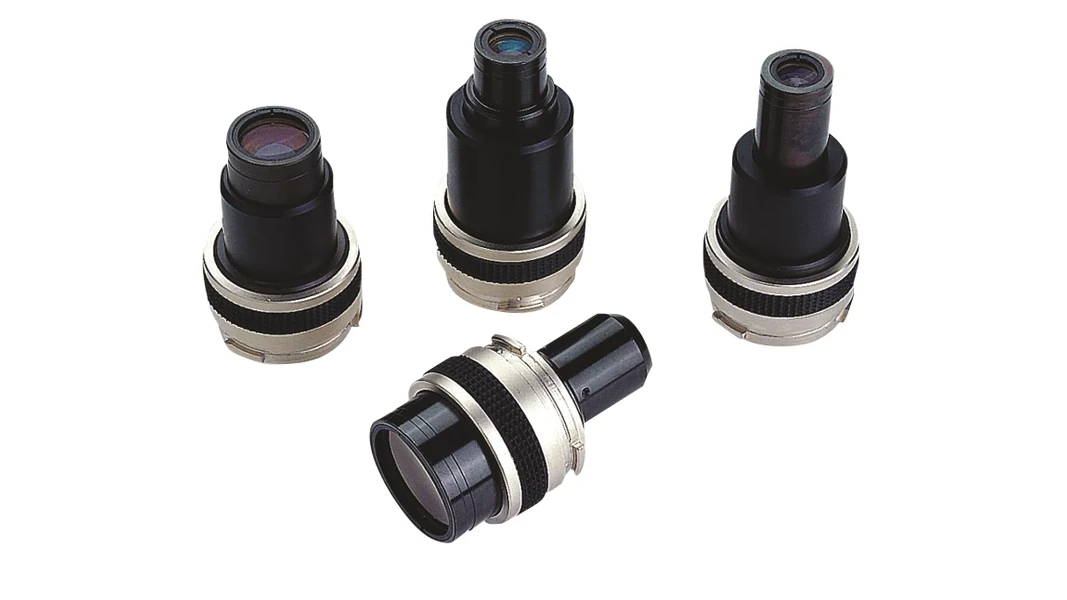

El objetivo amplía la silueta para observar el contorno. Entre 10× y 100×, el campo pasa de 30 a 3 mm: compare el detalle requerido con la zona que necesita ver antes de seleccionar el aumento.
Relacionar posiciones y ángulos

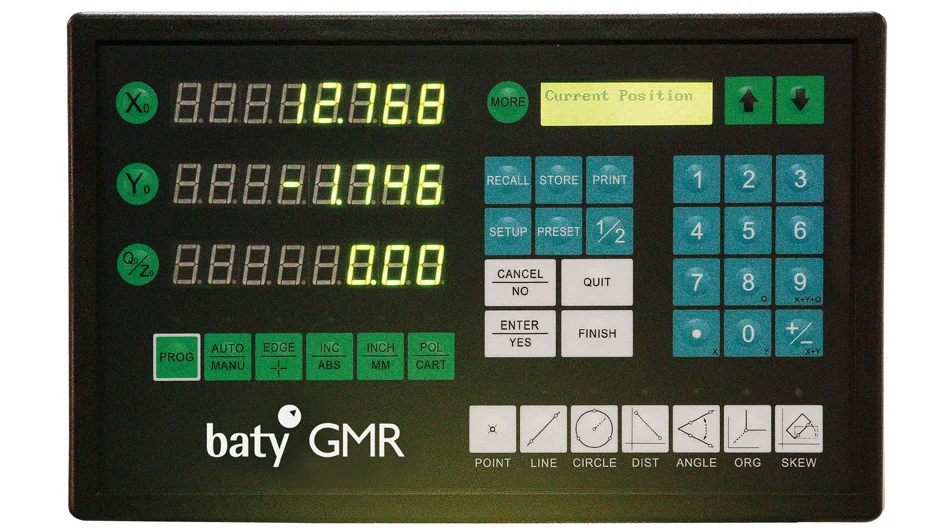

El lector GMR muestra coordenadas cartesianas o polares y lectura angular. Permite trabajar con las referencias geométricas del control en lugar de limitar la inspección a observar la forma proyectada.
Llevar un perfil al equipo

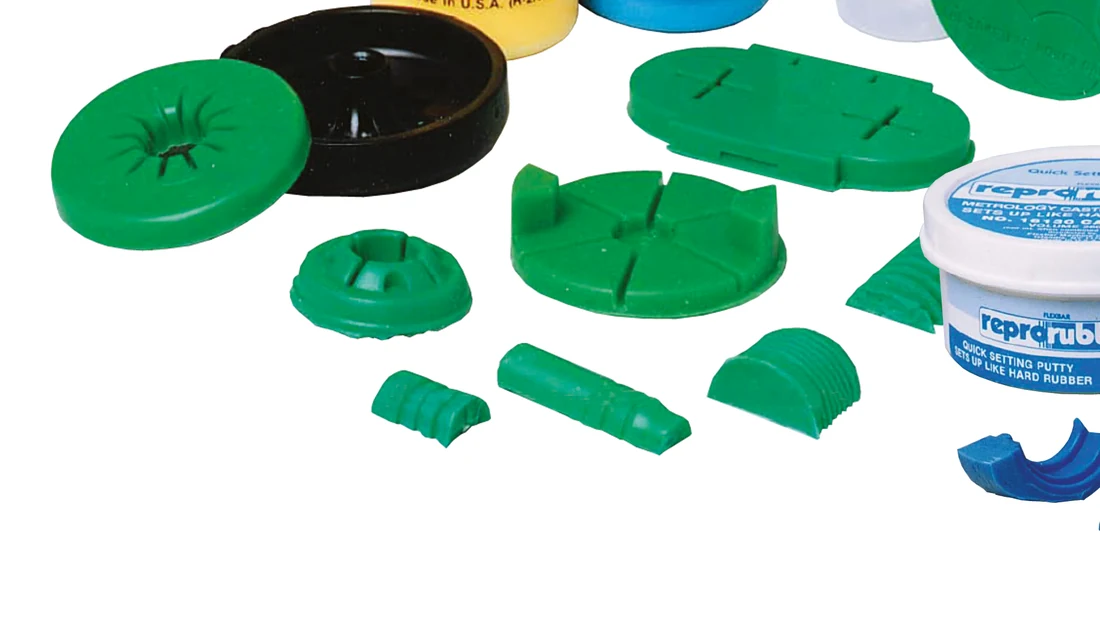

Una réplica puede permitir presentar un contorno que resulta difícil llevar físicamente al proyector. Nuclear AMRC mide con SM300-GMR réplicas de perfiles de soldadura tomadas mediante masilla.
CAPACIDADES
Preparar la imagen y la lectura geométrica
La iluminación y el objetivo preparan la observación; el movimiento de la mesa y GMR permiten realizar el control.
Perfil y cara observada
La iluminación de perfil presenta la silueta y la iluminación de superficie muestra detalles de la cara. El modo se elige según la característica que necesita observar.
Recorridos de 150 × 50 mm
La mesa de vidrio desplaza la pieza lateral y longitudinalmente para presentar cada zona. El recorrido debe evaluarse junto con el tamaño de la pieza y sus apoyos.
Cuatro aumentos disponibles
10×, 20×, 50× y 100× ofrecen campos de 30, 15, 6 y 3 mm. Un aumento mayor muestra una zona menor; la distancia de trabajo también cambia y debe permitir presentar la pieza.
Lectura GMR
El lector incluido ofrece funciones geométricas, coordenadas cartesianas y polares, selección mm/pulgada y lectura de ángulos. Su operación se realiza sobre las características presentadas en el campo óptico.
APLICACIONES
Contornos de componentes, referencias y réplicas
La característica debe poder observarse y presentarse dentro del espacio óptico del equipo.

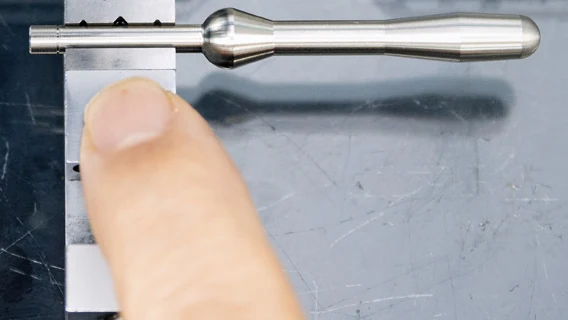

Contornos de componentes
La proyección permite observar el borde visible de una pieza presentada en la mesa. Relacione el contorno del plano con el campo del objetivo y el acceso a cada zona para preparar el control.

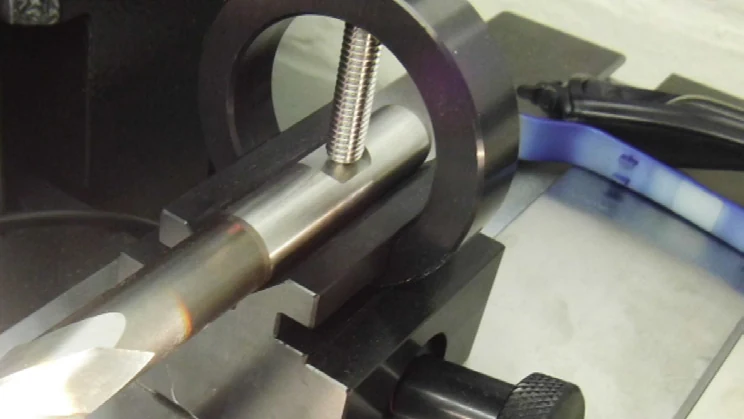

Referencias y ángulos
GMR permite leer coordenadas y ángulos de características visibles. La orientación de la pieza y las referencias de lectura deben corresponder a la dimensión que necesita comprobar.

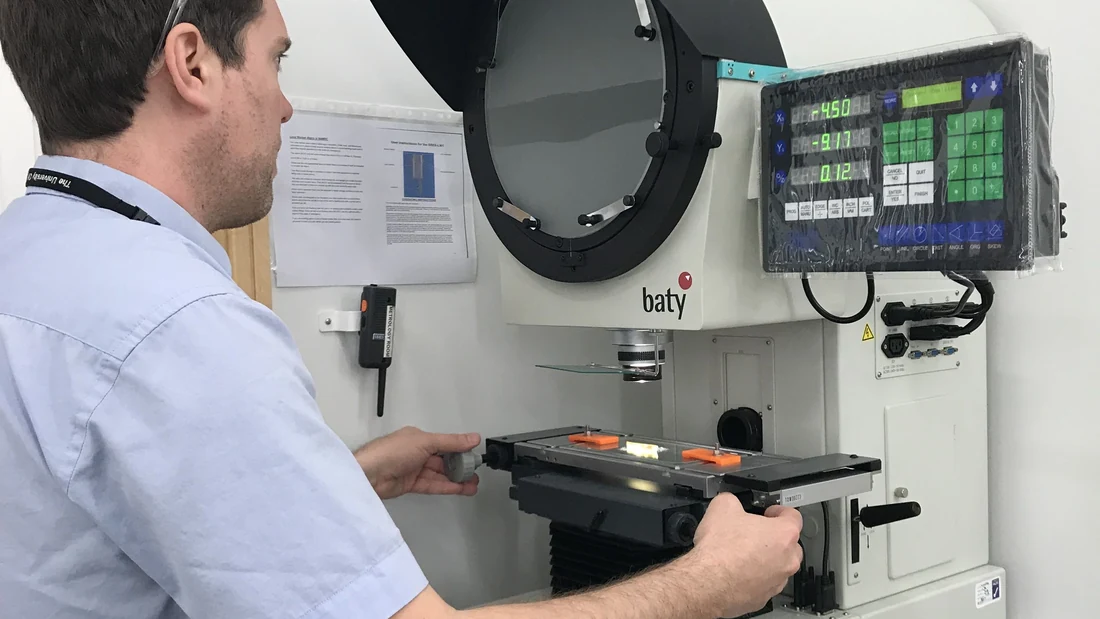

Réplicas de perfiles de soldadura
Nuclear AMRC utiliza SM300-GMR para medir réplicas del perfil de cada soldadura y registrar las medidas. La réplica presenta la sección que se necesita revisar; el método de preparación forma parte de ese control.
CONFIGURACIÓN
Elegir óptica y preparación para el control
SM300-GMR incorpora el lector GMR. La elección de objetivo y sujeción define cómo se presenta la pieza; la resolución de lectura de 0,5 µm describe las escalas y no sustituye la evaluación de exactitud del método.
Campo y aumento
Compare el tamaño de la característica con campos de 30, 15, 6 y 3 mm para 10×, 20×, 50× y 100×. Elija un campo que permita observar el detalle y conservar referencias suficientes del perfil.
Espacio y presentación
El recorrido de 150 × 50 mm permite mover la pieza, mientras el objetivo determina la distancia de trabajo. La mesa rotativa, los apoyos y los bloques de sujeción son opciones para preparar la orientación.
Lectura y registro requerido
GMR corresponde a lectura geométrica de coordenadas y ángulos. Defina qué medidas necesita realizar y cómo conservará el registro para relacionar la operación del equipo con su procedimiento de inspección.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar SM300 al control de piezas, MultiCAM acompaña la elección de la óptica, la preparación de la característica y el aprendizaje de la lectura geométrica.
Asesoramiento técnico
Revisamos la pieza, el plano y las tolerancias para relacionar el campo óptico, el recorrido y la presentación con las características que necesita comprobar.
Implementación
Acompañamos la puesta en marcha y la preparación del trabajo de inspección para incorporar el equipo al proceso de control de componentes.
Capacitación personalizada
Trabajamos sobre la presentación de la pieza, el enfoque, las referencias y la lectura en GMR, con tareas vinculadas a su aplicación.
Soporte técnico
Ayudamos a revisar dudas de operación y preparación del control para continuar utilizando el equipo en sus tareas de inspección.
Comparta la pieza, el plano y las medidas que necesita registrar. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir si SM300 corresponde a su control
¿Qué lector incorpora Baty SM300?
SM300 incorpora el lector geométrico GMR, con coordenadas cartesianas y polares, selección mm/pulgada y lectura angular.
¿La pantalla de 300 mm es el campo de la pieza?
Los 300 mm describen el diámetro de la pantalla donde se muestra la imagen ampliada. El campo observado depende del objetivo: 30 mm a 10×, 15 mm a 20×, 6 mm a 50× y 3 mm a 100×. El recorrido de la mesa de 150 × 50 mm es otro criterio para presentar cada zona.
¿Cómo elegir el aumento?
El aumento debe permitir distinguir la característica y conservar suficiente campo para sus referencias. También revise la distancia de trabajo, el espacio para la pieza y su apoyo. Un aumento mayor presenta una zona menor del componente.
¿Cuándo usar perfil o luz de superficie?
La luz de perfil presenta la silueta y permite observar el contorno. La iluminación de superficie ayuda a ver detalles de la cara presentada. El modo depende de la característica que necesita comprobar.
¿Se pueden medir réplicas de un perfil?
El caso de Nuclear AMRC publicado por Bowers describe la medición de réplicas de perfiles de soldadura con SM300-GMR. La réplica se prepara con masilla y se presenta en el equipo; la preparación, la sección observada y el registro forman parte del método del control.
¿Qué comparar con Baty SM350?
SM300 utiliza una pantalla de 300 mm y el lector GMR. SM350 utiliza una pantalla de 350 mm. Para elegir, revise el campo del objetivo, el espacio para presentar la pieza y el método de lectura que requiere el control.
