Renishaw MCR20
Renishaw MCR20 permite cambiar módulos TP20 dentro del programa de la CMM. Prepare hasta seis conjuntos de palpador y recupere el que necesita cada característica, con trayectorias de entrada y salida configuradas para el rack.
- Hasta seis conjuntos preparados
- Intercambio dentro del programa
- Montaje en mesa o riel
Renishaw MCR20Accesorios
Seis puertos TP20
Mantiene preparados los módulos que requiere la rutina de inspección.
Cambio programado
La CMM almacena y recoge el módulo según la característica a medir.
Rack pasivo
El mecanismo de cambio funciona sin alimentación eléctrica propia.
Montaje según el espacio
MCR20 se fija a la mesa; MCR20-R se instala en riel MRS o MRS2.
DESCRIPCIÓN
Cómo encaja Renishaw MCR20 en la inspección

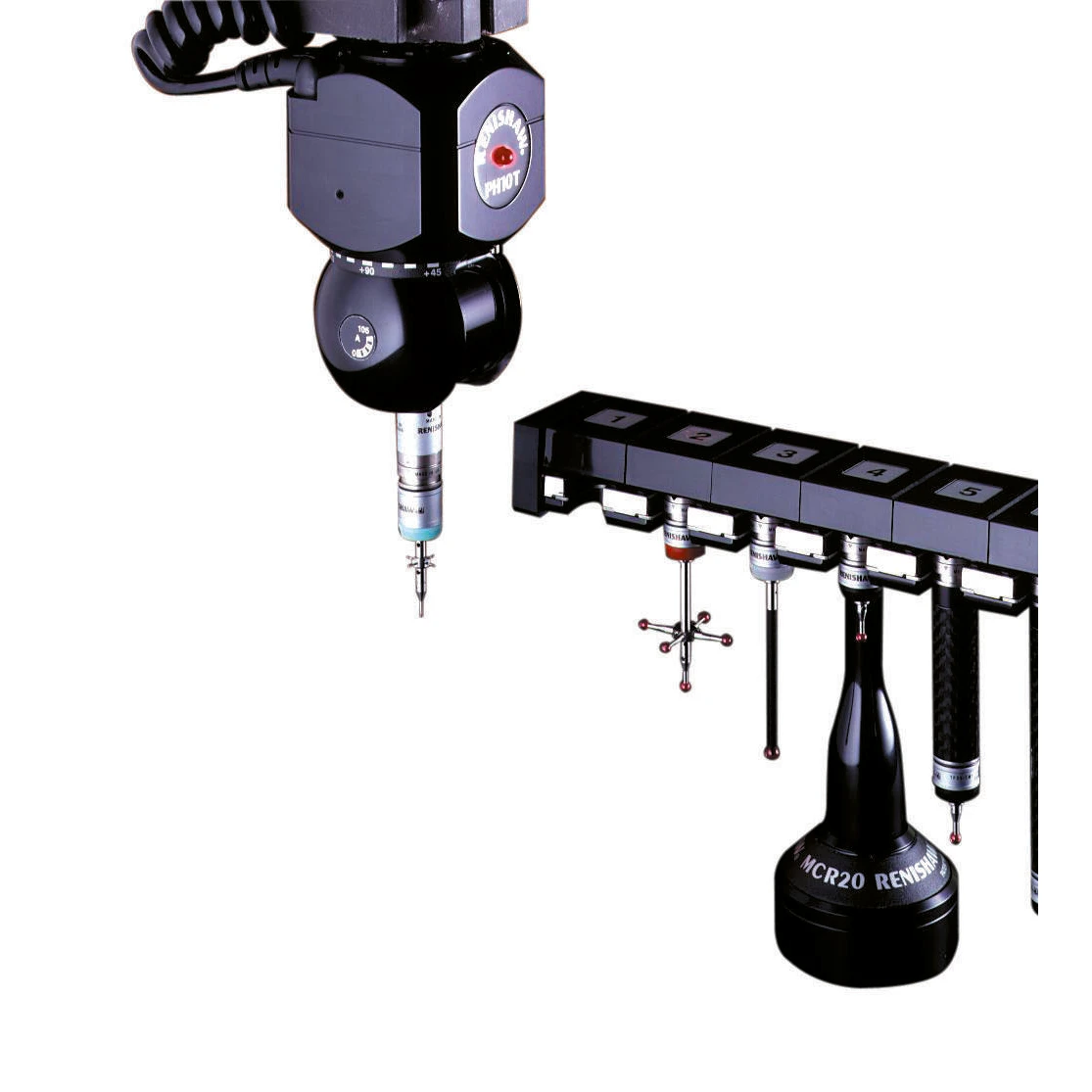

Cada conjunto conserva el módulo y el palpador elegidos para el acceso, la dirección de contacto y la fuerza de disparo. Los puertos ordenan esas configuraciones para que la rutina pueda recuperarlas en el momento previsto.
Cuando una inspección necesita distintas configuraciones de palpador, MCR20 permite que el programa de la CMM almacene y recupere módulos TP20. Sus seis puertos mantienen preparados los conjuntos para los cambios. La sonda realiza la medición; el rack organiza el intercambio que necesita la secuencia.
PROBLEMAS QUE RESUELVE
Preparar el cambio, el almacenamiento y el acceso
Prepare los módulos por las características que debe medir y reserve posiciones accesibles en el rack. La configuración de cada conjunto y las coordenadas de cambio forman parte de la rutina.
La rutina necesita otro palpador
El programa puede dejar un módulo en su puerto y recoger otro cuando cambia la característica a medir. Así incorpora el intercambio a los movimientos de la CMM, con posiciones de entrada y salida preparadas.
Los módulos quedan fuera de uso
Los puertos sostienen los módulos que no están en uso y protegen las superficies de acoplamiento de contaminantes transportados por el aire. Mantenga la limpieza del conjunto según el procedimiento de uso.
El montaje condiciona los recorridos
La ubicación del rack debe dejar libres la pieza y las trayectorias de cambio. MCR20-R lleva los seis puertos al riel MRS o MRS2; compare esa disposición con MCR20 de mesa para preparar entradas y salidas accesibles.
CAPACIDADES
Capacidades de Renishaw MCR20

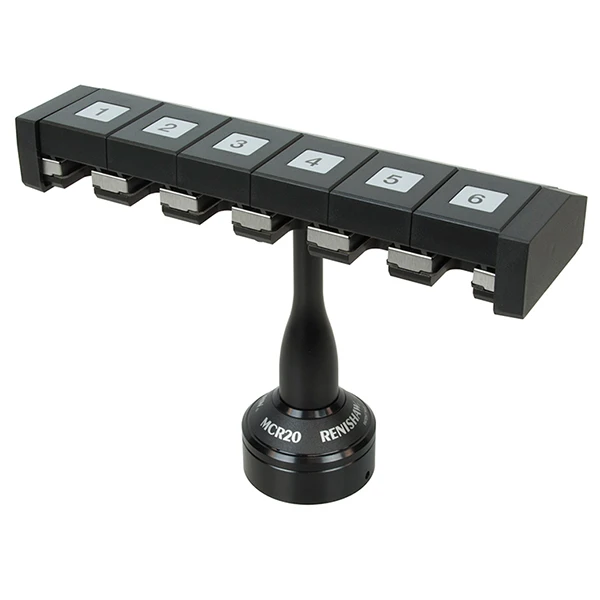

Mecanismo pasivo de seis puertos
MCR20 es un rack pasivo de seis puertos: no necesita alimentación eléctrica propia. El cambio automático depende de los movimientos programados de la CMM y del cuerpo TP20 con inhibición compatible.
Secuencia de almacenamiento y recogida
La rutina controla almacenamiento, separación, recogida y retirada del módulo. Prepare las coordenadas de cada puerto y la posición libre de acceso antes de ejecutar los cambios.
Puertos con inhibición magnética
Cada puerto mantiene preparado un módulo y protege su acoplamiento. El campo magnético delante del puerto actúa sobre la inhibición del cuerpo TP20 durante el cambio.
Montaje en mesa o riel

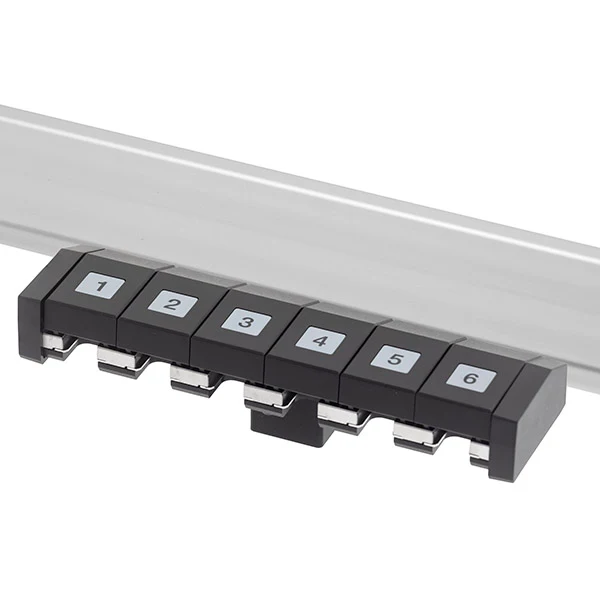

MCR20 se fija a la mesa de la CMM mediante su montaje de base; MCR20-R se instala en riel MRS o MRS2 con adaptador XCR a MRS. Elija por el espacio de trabajo y los recorridos de la sonda.
APLICACIONES
Aplicaciones y módulos TP20 para MCR20
Seleccione el módulo TP20 por la tarea y prepare su intercambio con MCR20. La fuerza de disparo, las direcciones de contacto y el conjunto de palpadores determinan qué configuración necesita cada característica.

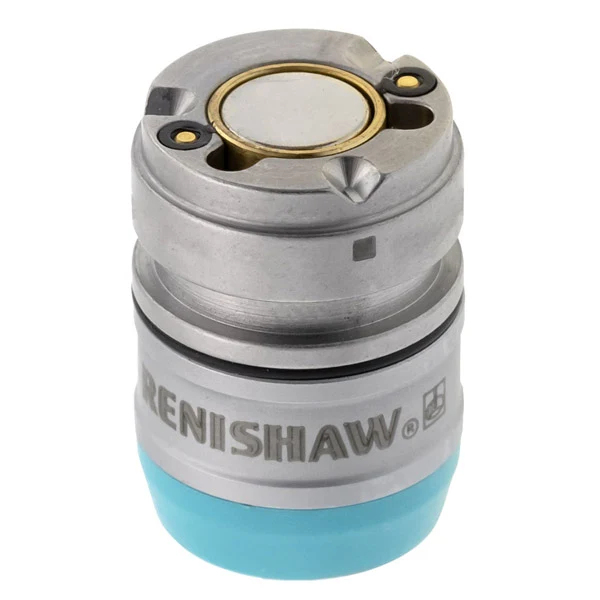

Sellos de goma con TP20 LF
TP20 LF está indicado para tareas que requieren baja fuerza de disparo, como sellos de goma. MCR20 permite preparar ese conjunto y recuperarlo en el programa cuando corresponde, diferenciándolo de los módulos de fuerza estándar.

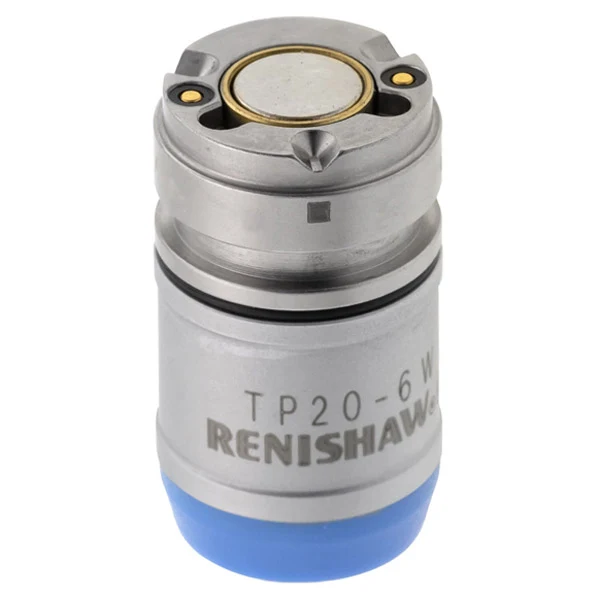

Contrasalidas con TP20 6W
El módulo TP20 de seis direcciones permite medir en −Z, por ejemplo zonas en contrasalida. El rack puede preparar el cambio a esa configuración; compruebe el acceso de la punta y las dimensiones del conjunto.

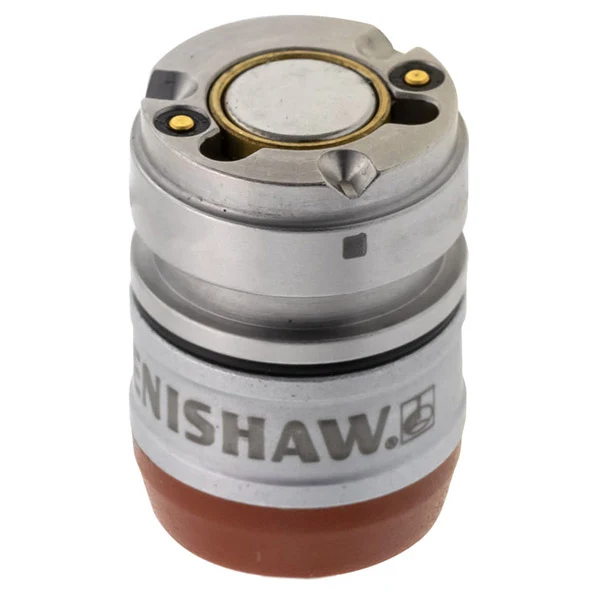

Conjuntos grandes con TP20 EF
TP20 EF está indicado para conjuntos grandes o condiciones donde vibración y aceleración causan disparos espurios con otros módulos. MCR20 permite organizar su intercambio dentro de la rutina; seleccione el módulo según la máquina y la configuración real.
CONFIGURACIÓN
Configuración y condiciones de uso
Compatibilidad TP20
Utilice módulos TP20 y compruebe la versión del cuerpo con inhibición requerida por la guía de MCR20. Para un sistema PH20, revise TCR20, el cambiador indicado por la guía actual.
Tipo de montaje
Compare MCR20 para mesa con MCR20-R para riel MRS/MRS2. Reserve espacio libre para almacenar los conjuntos y acceder a los puertos sin interferir con la pieza.
Recorridos de cambio
Prepare alineación y coordenadas con el procedimiento de datuming. Respete las posiciones de acceso, recogida y retirada; los palpadores largos en EM1 STD o EM2 STD no se almacenan en los puertos tres o cuatro.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico para relacionar las características de la pieza con los módulos TP20 y la disposición del rack. Puede acompañar la implementación de la solución de metrología, capacitar al equipo y brindar soporte por correo, teléfono o WhatsApp. Comparta el programa de inspección y la configuración de la CMM para evaluar los cambios y preparar el próximo paso.
PREGUNTAS FRECUENTES
Preguntas para evaluar Renishaw MCR20
¿MCR20 necesita alimentación eléctrica propia?
Es un rack pasivo y no requiere alimentación eléctrica propia. Los cambios se realizan con movimientos del programa de la CMM. La instalación debe preparar coordenadas, trayectorias y cuerpo TP20 con inhibición compatible.
¿Cuántos módulos se pueden preparar en el rack?
MCR20 dispone de seis puertos para módulos TP20. Seleccione cada configuración por la tarea de medición y compruebe que las puntas puedan almacenarse y retirarse sin interferencias. Los conjuntos largos EM1 STD o EM2 STD no se almacenan en los puertos tres o cuatro.
¿Qué diferencia hay entre MCR20 y MCR20-R?
MCR20 utiliza montaje de base en la mesa de la CMM; MCR20-R se monta en riel MRS o MRS2 con adaptador XCR a MRS. Compare espacio libre y recorridos de entrada y salida para elegir la disposición.
¿MCR20 corresponde a cualquier sistema TP20, incluido PH20?
MCR20 requiere un cuerpo TP20 con inhibición para realizar el cambio de módulos. En sistemas PH20 corresponde utilizar TCR20. Compruebe cabezal, cuerpo de sonda y control antes de seleccionar el rack.
Consulte por Renishaw MCR20
Comparta el plano, los conjuntos TP20 y la configuración de su CMM para evaluar los puertos, el montaje y los recorridos de cambio.
