SHINING 3D · PALPADO PORTÁTIL
SHINING 3D FreeProbe Series
Mida puntos en cavidades y zonas obstruidas con FreeProbe Series. Sus sondas inalámbricas completan la inspección donde el escaneo directo necesita una medición por contacto.
- Palpado portátil
- Acceso a geometrías difíciles
- Operación inalámbrica
SHINING 3D FreeProbe SeriesPalpado portátil con FreeScan Trak
Precisión de 0,025 mm
Ambos modelos ofrecen precisión de palpado de 0,025 mm. La precisión volumétrica depende del tracker y del volumen medido.
Puntas adaptables
Dos diámetros de punta, extensiones y configuración en L para cavidades y accesos estrechos.
Operación inalámbrica
Palpado sin un cable entre la sonda y el sistema, para moverse alrededor de la pieza.
Seguimiento óptico
FreeProbe 2 requiere todas las placas visibles; FreeProbe 2 Pro puede medir con dos placas visibles.
DESCRIPCIÓN
FreeProbe Series: palpado donde el escaneo no llega

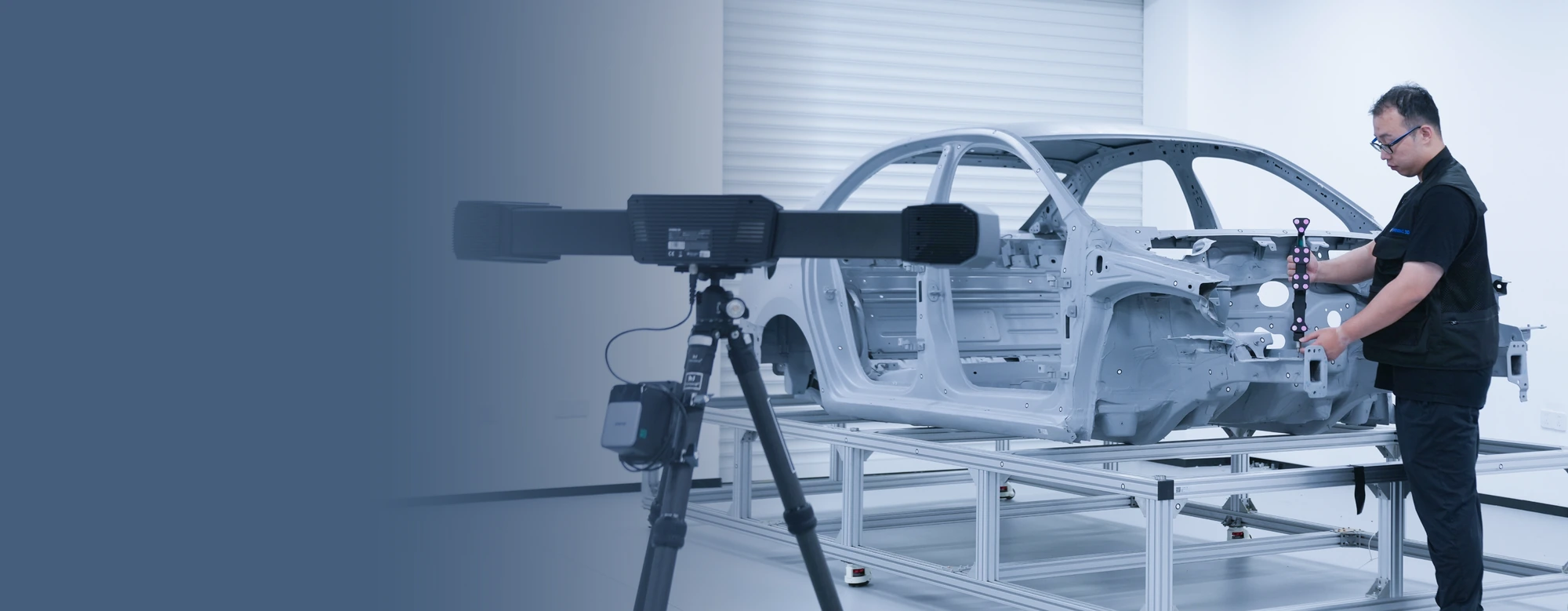

FreeProbe Series trabaja con FreeScan Trak Nova y FreeScan Trak ProW: el tracker referencia la sonda mientras el operador toca las características que necesita medir. Los puntos registrados completan la información de geometrías difíciles de capturar con el escáner.
La serie reúne FreeProbe 2 y FreeProbe 2 Pro. Ambos modelos trabajan con un sistema FreeScan Trak; el 2 Pro permite seguir palpando cuando algunas placas de referencia quedan parcialmente ocultas. La sonda toma puntos de contacto para completar la medición de rasgos que una malla óptica no describe con facilidad.
PROBLEMAS QUE RESUELVE
Resolver cavidades y puntos de difícil acceso
Los agujeros profundos, recesos y zonas parcialmente bloqueadas requieren tomar puntos físicos donde el escáner no puede completar la superficie. FreeProbe añade ese dato puntual al trabajo con FreeScan Trak.
Puntas para distintas geometrías
Dos diámetros de punta y el uso de extensiones permiten adaptar el contacto a agujeros, rebajes y accesos estrechos. La configuración en L ayuda cuando una punta recta no puede llegar al punto de medición.

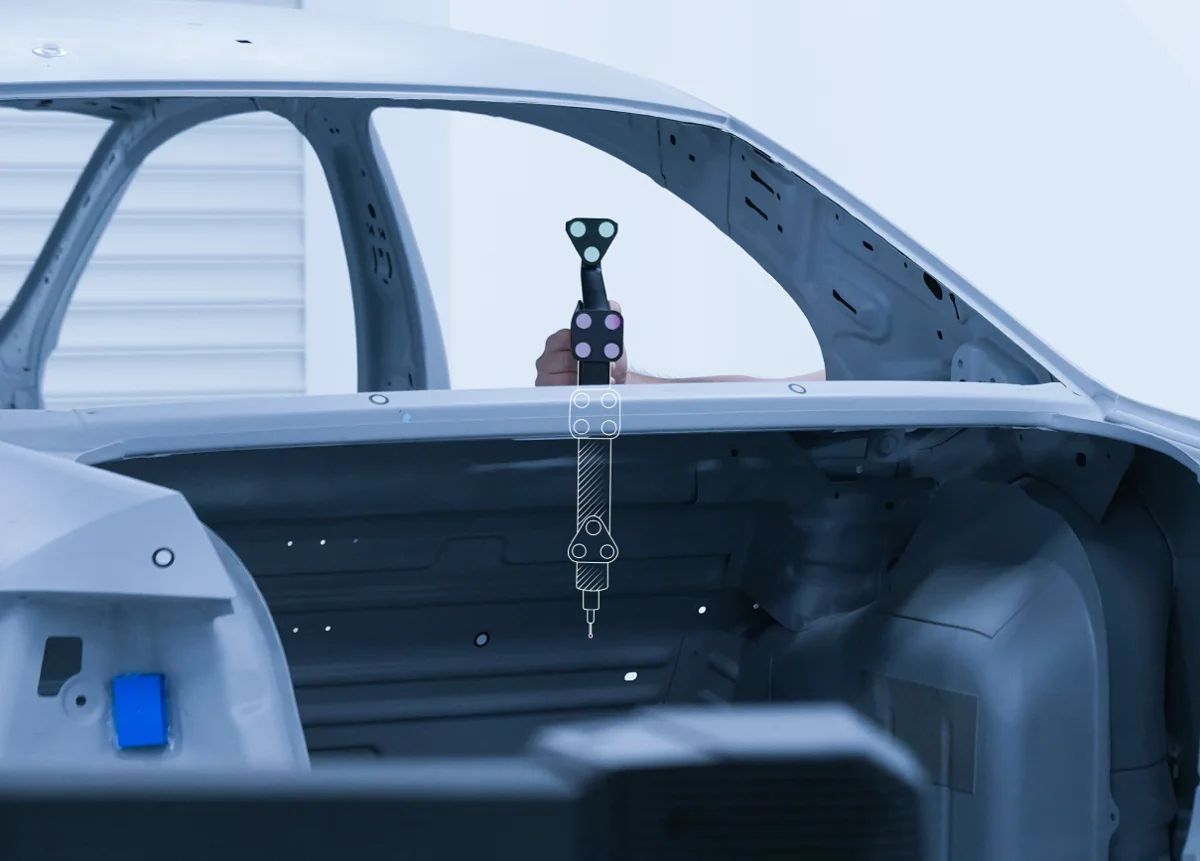

Puntos detrás de obstáculos
La sonda permite registrar puntos en el interior de una carrocería o de otra pieza con superficies parcialmente ocultas. FreeProbe 2 Pro conserva el seguimiento incluso cuando algunas placas quedan bloqueadas.

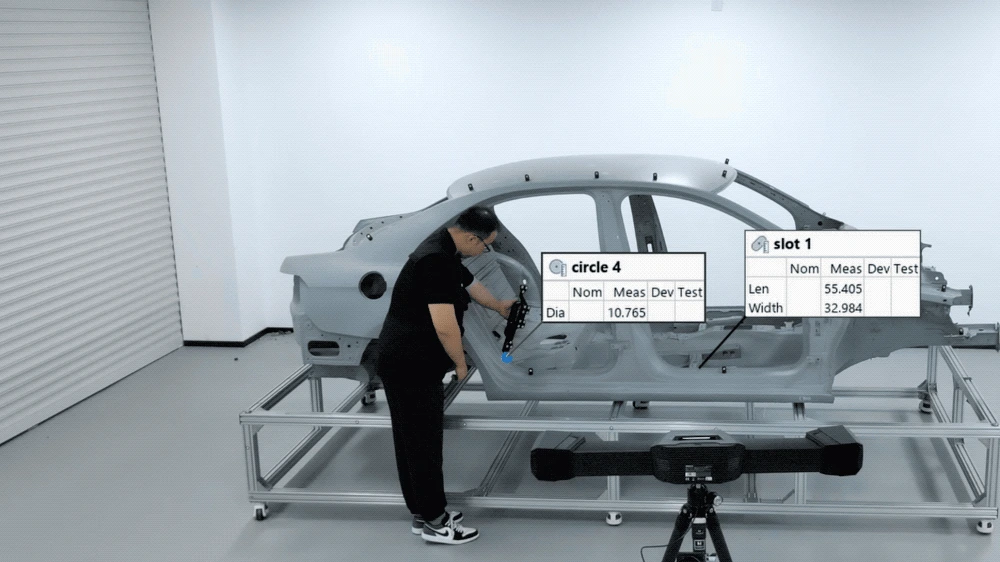

Movilidad alrededor de la pieza
El palpado inalámbrico permite acceder a puntos separados alrededor de un conjunto sin que un cable limite el movimiento de la sonda. El sistema FreeScan Trak mantiene la referencia óptica durante la medición.
CAPACIDADES
Funciones de la serie FreeProbe
La sonda registra puntos de contacto y complementa el escaneo de superficie. La elección del modelo depende de la visibilidad de las placas, del acceso al rasgo y del tracker que se utilizará.

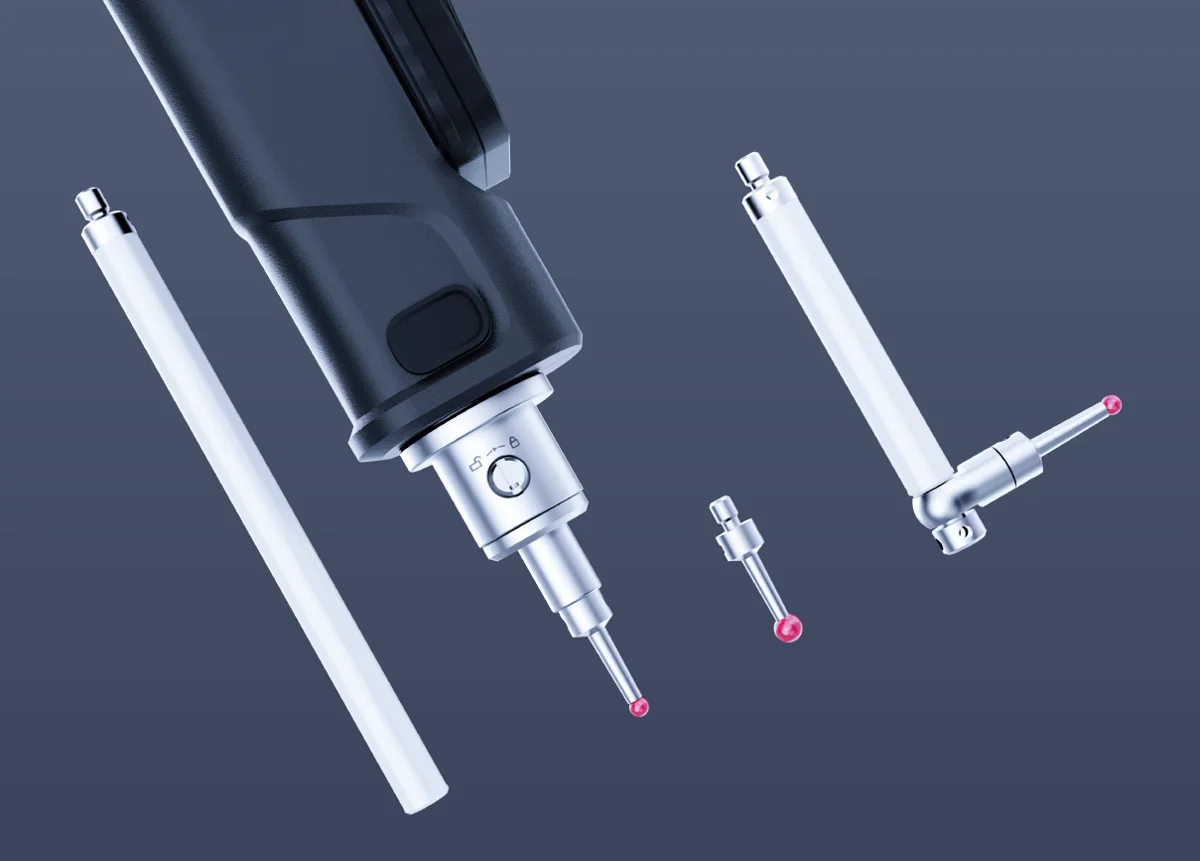

Puntas intercambiables
Dos diámetros de punta, una varilla extensora y la disposición en L permiten adecuar el contacto a rasgos de distinto tamaño y profundidad.
Seguimiento con placas ocultas
FreeProbe 2 Pro puede seguir midiendo con algunas placas parcialmente obstruidas; FreeProbe 2 requiere visibilidad de todas las placas.
Emparejamiento inalámbrico
La sonda se empareja con el sistema de seguimiento para medir sin un cable que limite el desplazamiento alrededor de la pieza.
Datos para inspección
Los puntos palpados complementan la captura 3D y pueden utilizarse en flujos de inspección con software industrial compatible.
APLICACIONES
Aplicaciones de palpado con FreeProbe
El palpado aporta puntos en piezas y conjuntos donde la línea de visión del escáner o el acceso físico limitan la captura completa.
Carcasas y componentes mecanizados
La sonda toma puntos en rebajes, agujeros o superficies de una carcasa mientras el sistema FreeScan Trak mantiene la referencia de medición.
Carrocerías y estructuras grandes
El palpado inalámbrico facilita alcanzar puntos de control alrededor de una estructura extensa. La operación se combina con el tracker y el escaneo de las superficies accesibles.

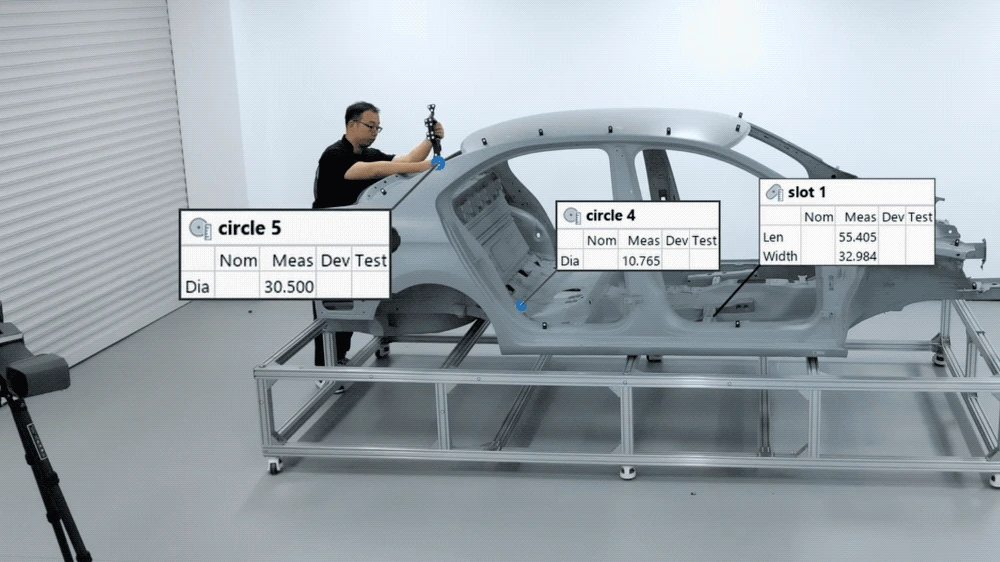

Inspección de rasgos geométricos
Los puntos de contacto permiten medir rasgos geométricos y utilizarlos en software de inspección compatible. FreeProbe complementa la captura de superficies cuando la tarea exige mediciones puntuales.
CONFIGURACIÓN
Elegir FreeProbe 2 o FreeProbe 2 Pro
Los dos modelos son sondas inalámbricas de la misma familia. La diferencia decisiva es el seguimiento en puntos donde las placas de referencia pierden visibilidad.
Visibilidad y modelo
FreeProbe 2 requiere que el tracker vea todas las placas. FreeProbe 2 Pro puede trabajar con dos placas visibles y resulta útil cuando la geometría o el entorno ocultan parte de ellas.
Puntas y profundidad
Revise el diámetro de la punta, la profundidad de la cavidad y si hace falta una extensión o una configuración en L para llegar físicamente al punto de contacto.
Tracker y software
La serie se utiliza con FreeScan Trak Nova y FreeScan Trak ProW. FreeScan Trak ProW+ también admite FreeProbe como accesorio opcional. La elección del sistema determina el volumen de medición y la precisión volumétrica del conjunto.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM acompaña la elección e implementación de FreeProbe Series junto al sistema FreeScan Trak, desde la revisión de la pieza hasta el trabajo cotidiano de su equipo.
Asesoramiento para elegir
Revisamos la geometría, los puntos que se necesitan medir y la visibilidad de las placas para orientar la elección entre FreeProbe 2 y FreeProbe 2 Pro.
Implementación del flujo
Ayudamos a integrar la sonda con el tracker, el escaneo y el proceso de inspección que utilizará su equipo.
Capacitación personalizada
Formación presencial o remota para preparar el sistema, usar las puntas adecuadas y trabajar con los datos de medición.
Soporte técnico cercano
Un canal de consulta con MultiCAM por correo, teléfono o WhatsApp para resolver dudas durante el uso de la solución.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre FreeProbe Series
La visibilidad de las placas de referencia, el acceso de la punta y el tracker utilizado determinan qué configuración conviene para la pieza.
¿Cuándo conviene palpar en lugar de escanear?
El escaneo captura superficies para crear una malla. FreeProbe toma puntos por contacto en agujeros profundos, rebajes y rasgos que no se pueden observar directamente con el escáner. Ambos datos pueden formar parte del mismo proceso de inspección.
¿Qué diferencia a FreeProbe 2 de FreeProbe 2 Pro?
Ambos son palpadores portátiles. FreeProbe 2 Pro conserva el seguimiento cuando algunas placas quedan bloqueadas; FreeProbe 2 necesita que el tracker vea todas las placas.
¿Con qué sistemas funciona FreeProbe Series?
FreeProbe es compatible con FreeScan Trak Nova y FreeScan Trak ProW. Añade puntos de contacto al flujo de escaneo y medición.
¿Qué puntas se pueden utilizar?
La serie incluye dos diámetros de punta. Una varilla permite extender el alcance, y con un adaptador puede formarse una punta en L para zonas estrechas u obstruidas.
Conversemos sobre su aplicación para FreeProbe Series
Cuéntenos qué puntos necesita medir, qué zonas son difíciles de alcanzar y qué sistema FreeScan Trak utiliza. Lo ayudamos a definir la sonda y el flujo de trabajo.
