DIGITALIZACIÓN 3D
Escáneres 3D profesionales
Elija un escáner 3D profesional según lo que necesita hacer con la pieza: comparar superficies con CAD, recuperar geometría para diseño o documentar un objeto. El tamaño, las tolerancias y el lugar de captura permiten acotar las alternativas.
EMPEZAR POR EL RESULTADO
¿Qué necesita resolver?
El tamaño y material de la pieza, el resultado esperado y el entorno de captura orientan la elección de una familia de escáneres.
INSPECCIÓN 3D
Comparar una pieza con su referencia digital
Evalúe el error de medición, el volumen de trabajo y la repetibilidad para capturar superficies que luego analizará en software de inspección.
Inspección y control dimensional
INGENIERÍA INVERSA
Recuperar geometría y documentar objetos
Equilibre detalle, tamaño, color y movilidad para recuperar geometrías existentes y continuar el trabajo en software de diseño.
Ingeniería inversa y documentación
DISEÑO Y CREACIÓN
Incorporar captura 3D a un taller o estudio
Compare las alternativas EINSTAR según el tamaño de sus objetos, el entorno y el procesamiento que requieren sus modelos.
Digitalización portátil para diseño
MEDICIÓN INTEGRADA
Incorporar escaneo a un sistema de medición
Explore Kreon y Metronor cuando la captura debe integrarse con brazos, CMM o seguimiento óptico de piezas.
Captura integrada a medición
CRITERIOS DE ELECCIÓN
Cómo elegir un escáner 3D profesional
La terminación superficial, el tamaño de la pieza y el uso de los datos pesan tanto como la tecnología de captura.
Pieza y volumen de trabajo
Relacione las dimensiones de la pieza, las superficies y el acceso a sus zonas con el campo de captura y el volumen de medición del equipo. Un escáner de escritorio y uno portátil resuelven formas de trabajo distintas.
Exactitud, detalle y repetibilidad
Compare el error de medición declarado con las tolerancias que necesita controlar. La separación entre puntos orienta el detalle de la captura; el comportamiento en todo el volumen de la pieza y la repetibilidad también influyen en la elección.
Flujo e inversión
Evalúe cómo se obtendrán y utilizarán los datos: malla, reconstrucción CAD o informe de inspección. Incluya en la comparación el software necesario, el ordenador, los accesorios y la capacitación, además del escáner.
CAPTURA DE SUPERFICIES
Inspección y control dimensionalCONTROL DIMENSIONAL DE SUPERFICIES
Escáneres 3D para inspección y control dimensional
PROBLEMA QUE RESUELVE

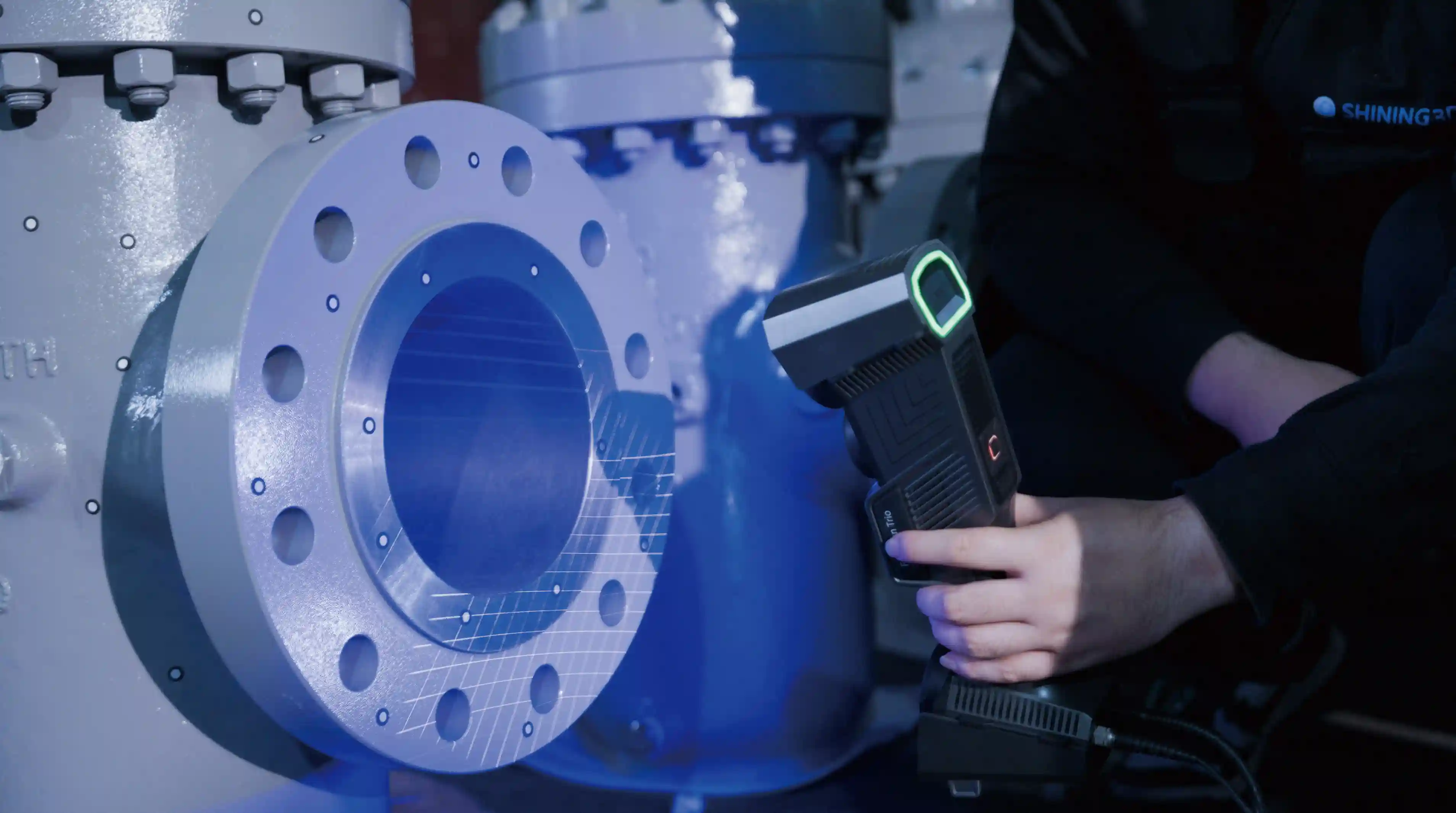

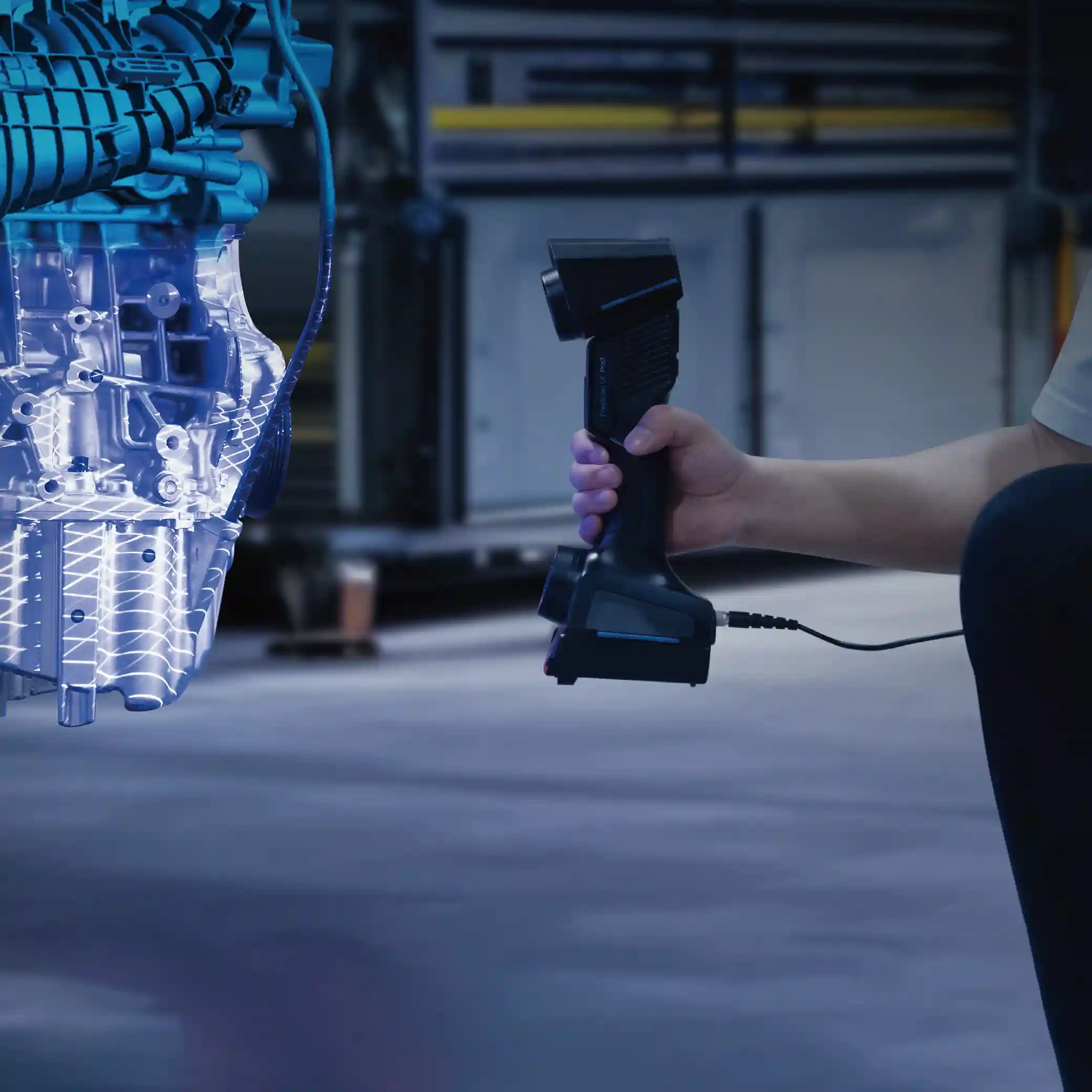

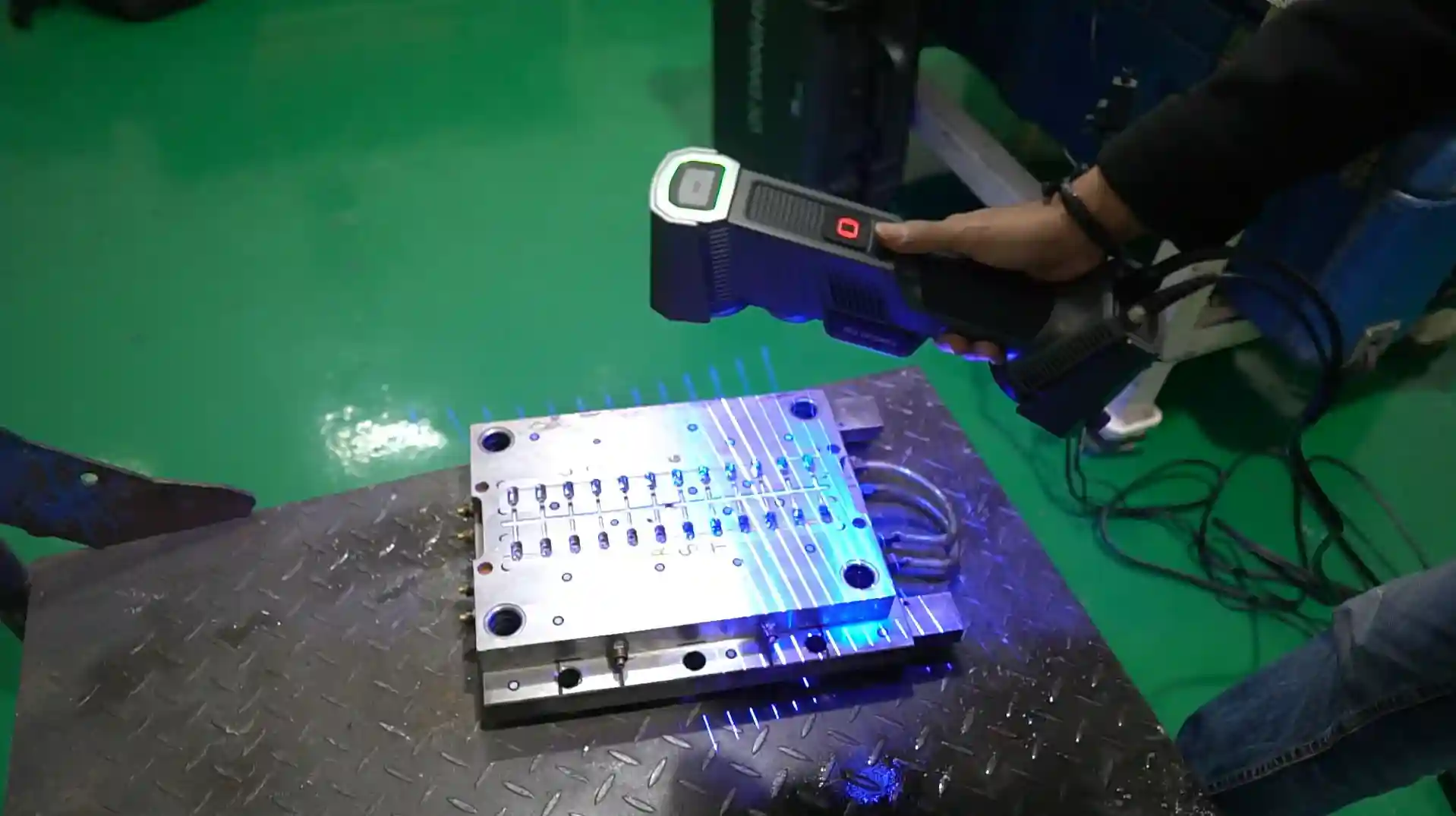

Si necesita localizar diferencias entre una pieza y su CAD, la captura de superficies aporta datos para el software de inspección. Un escáner láser portátil permite recorrer la pieza en taller; un sistema de escritorio o automatizado ofrece otra forma de preparar y repetir la captura.
Seleccione por tolerancias, volumen de medición, material y acceso a las zonas de interés. Los modos de captura y las referencias espaciales cambian entre modelos: compare el sistema completo con el software que utilizará para analizar las desviaciones.
- Tolerancias de la pieza
- Volumen de medición
- Software de inspección
Equipos para esta aplicación
Accesorios relacionados
Palpado complementario
Para tomar puntos por contacto dentro de un sistema con seguimiento óptico, evalúe FreeProbe Series junto con la configuración de medición.
GEOMETRÍA PARA DISEÑO Y DOCUMENTACIÓN
Escáneres 3D para ingeniería inversa, diseño y documentación
PROBLEMA QUE RESUELVE
Reconstruir una geometría existente, documentar una pieza o capturar formas complejas exige equilibrar detalle, portabilidad, color, autonomía y facilidad de operación.

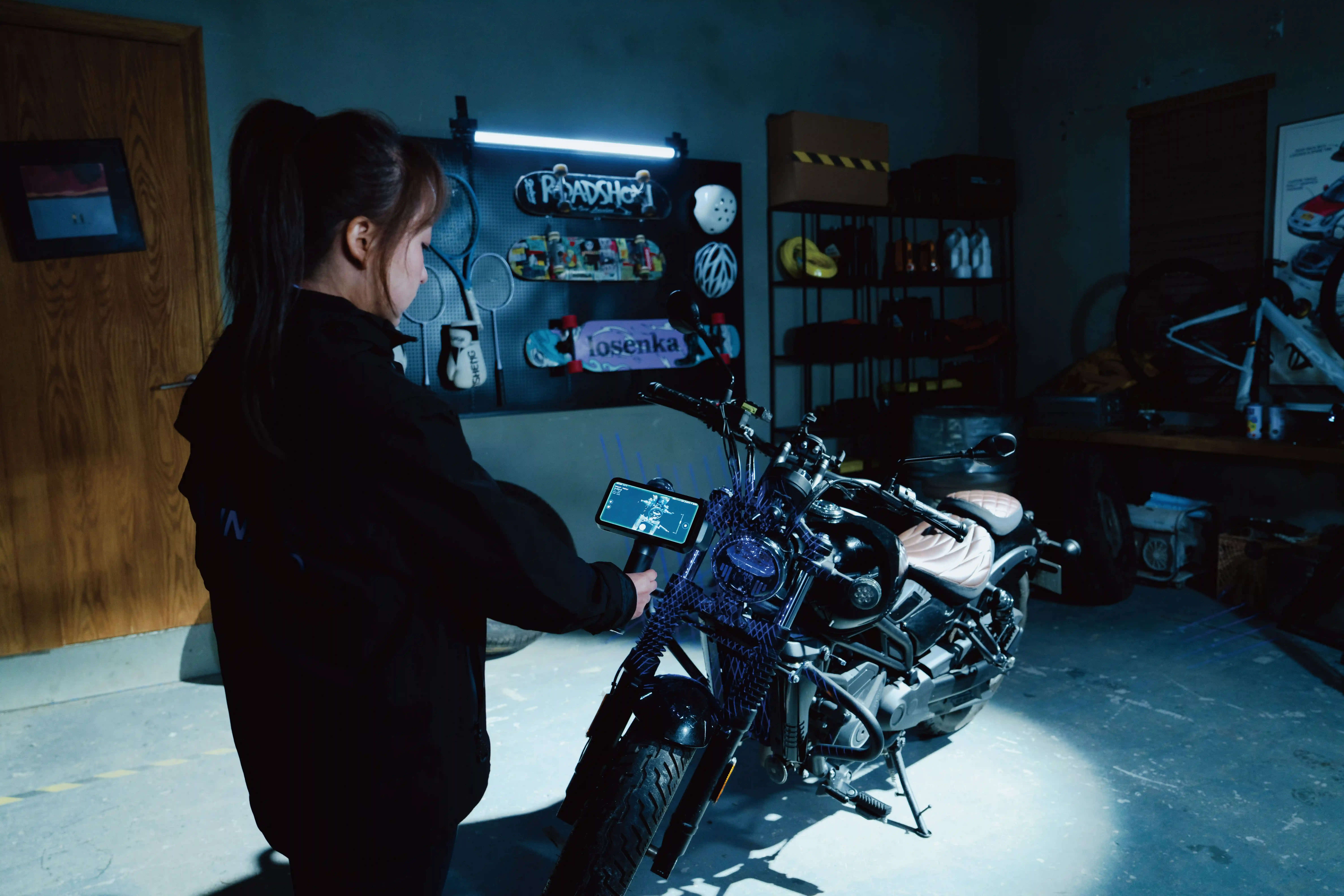

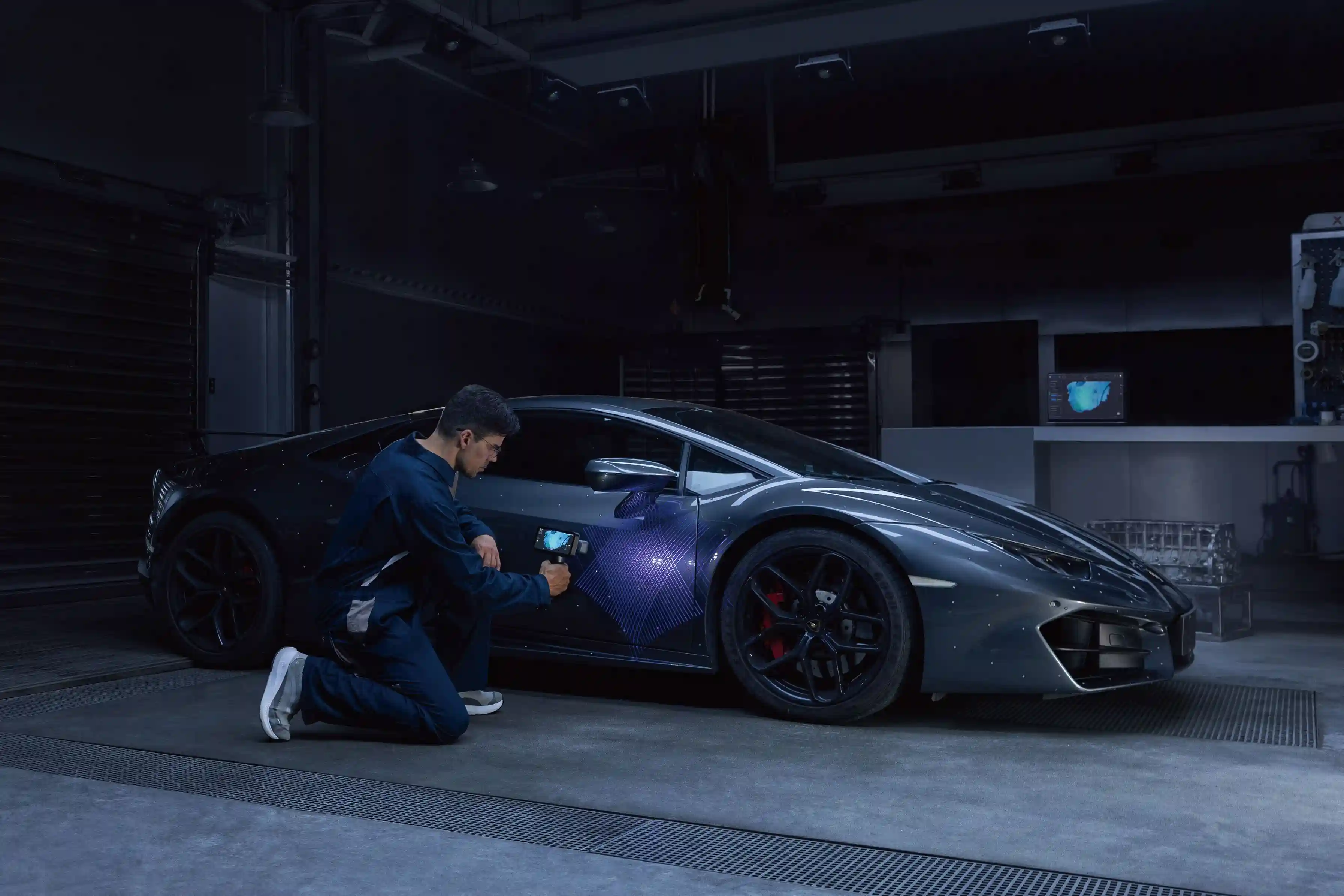

Las familias EinScan ofrecen captura portátil, inalámbrica o de escritorio. La malla registra la superficie del objeto: para reconstruir un CAD editable, continúe ese trabajo en software de ingeniería inversa. El detalle, la cobertura y la captura de color ayudan a elegir el equipo según el destino del modelo.
- Malla de partida
- Reconstrucción CAD
- Detalle y color
DE LA MALLA AL CAD
Ingeniería inversa y documentaciónEquipos para esta aplicación
Accesorios relacionados
DIGITALIZACIÓN DE OBJETOS
Digitalización portátil para diseñoCAPTURA PORTÁTIL DE OBJETOS
Escáneres 3D portátiles para comenzar a digitalizar
PROBLEMA QUE RESUELVE

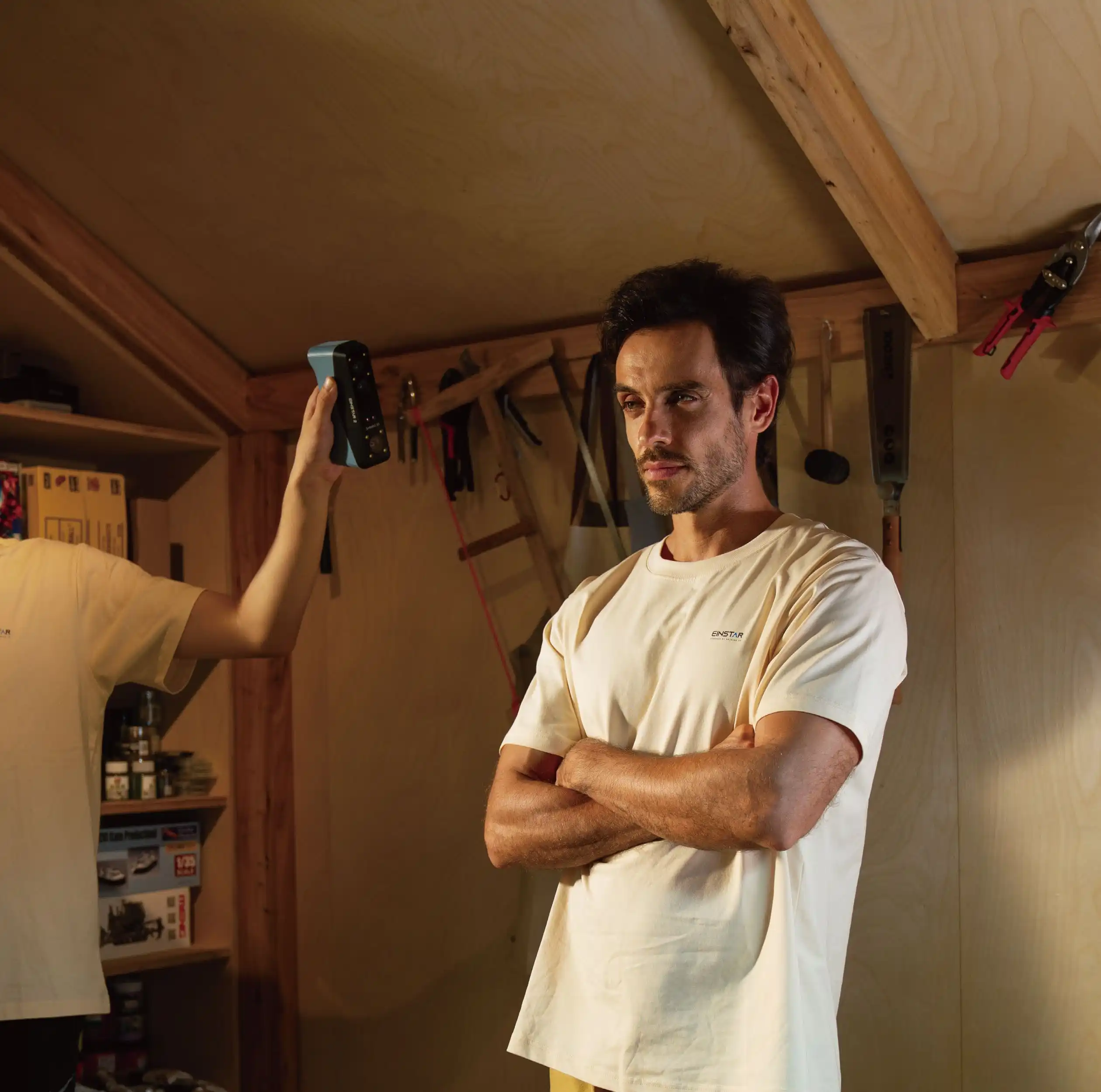

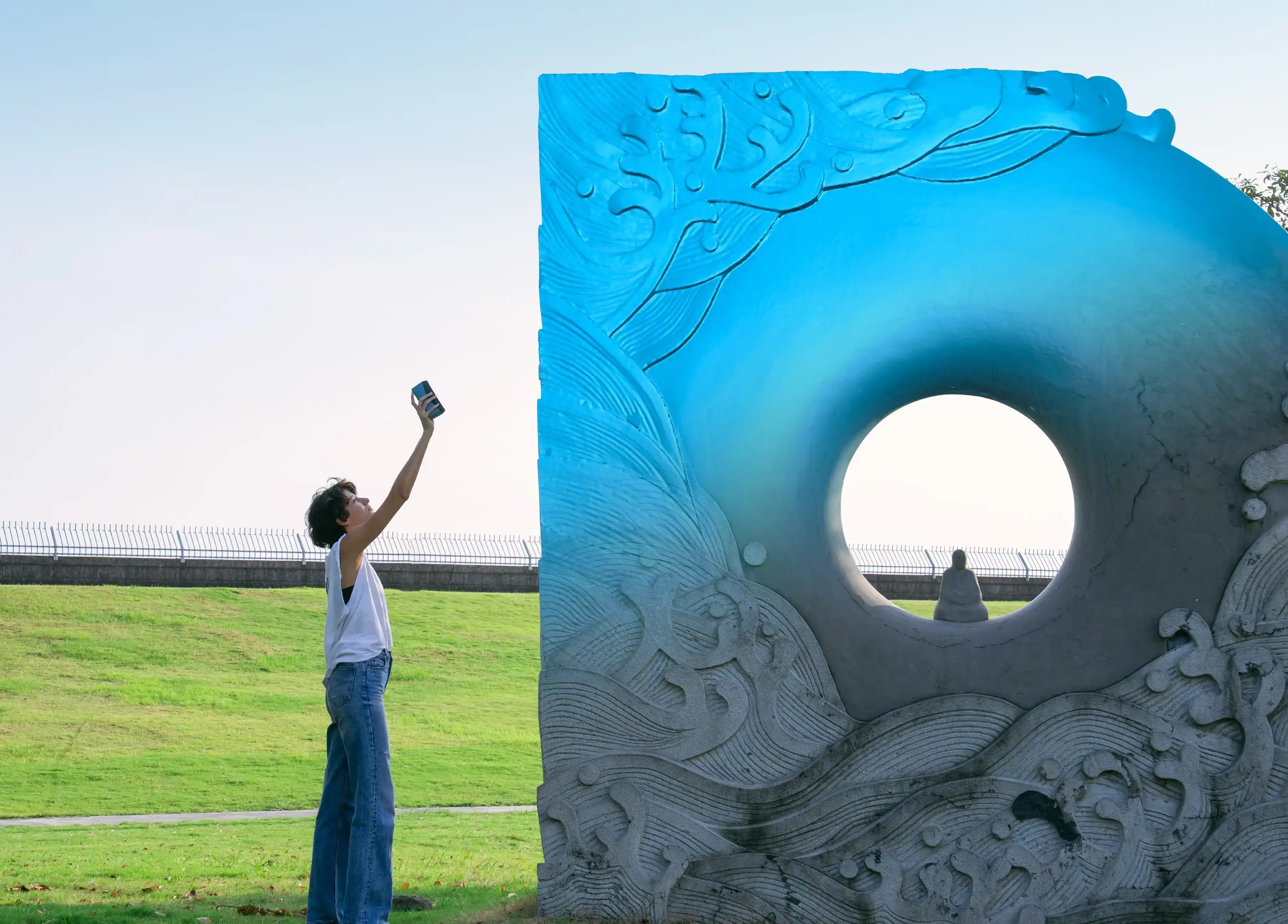

Para documentar objetos, esculturas o personas y preparar modelos de diseño, un scanner 3D portátil permite desplazarse alrededor del sujeto y llevar la captura al lugar de trabajo.
Compare EINSTAR según el tamaño del objeto, el entorno y el procesamiento. La autonomía y la conexión al ordenador cambian entre modelos; tenga en cuenta cómo revisará y preparará la malla para su proyecto de diseño o fabricación.
- Objeto y entorno
- Autonomía o PC
- Preparación de la malla
Equipos para esta aplicación
ESCANEO DENTRO DEL SISTEMA DE MEDICIÓN
Captura 3D integrada a medición
PROBLEMA QUE RESUELVE
Cuando el escaneo forma parte de una medición, el sensor debe trabajar con el sistema que establece su posición. Una referencia espacial permite relacionar la superficie capturada con las características que necesita controlar; revise el montaje, el seguimiento y el software de medición.

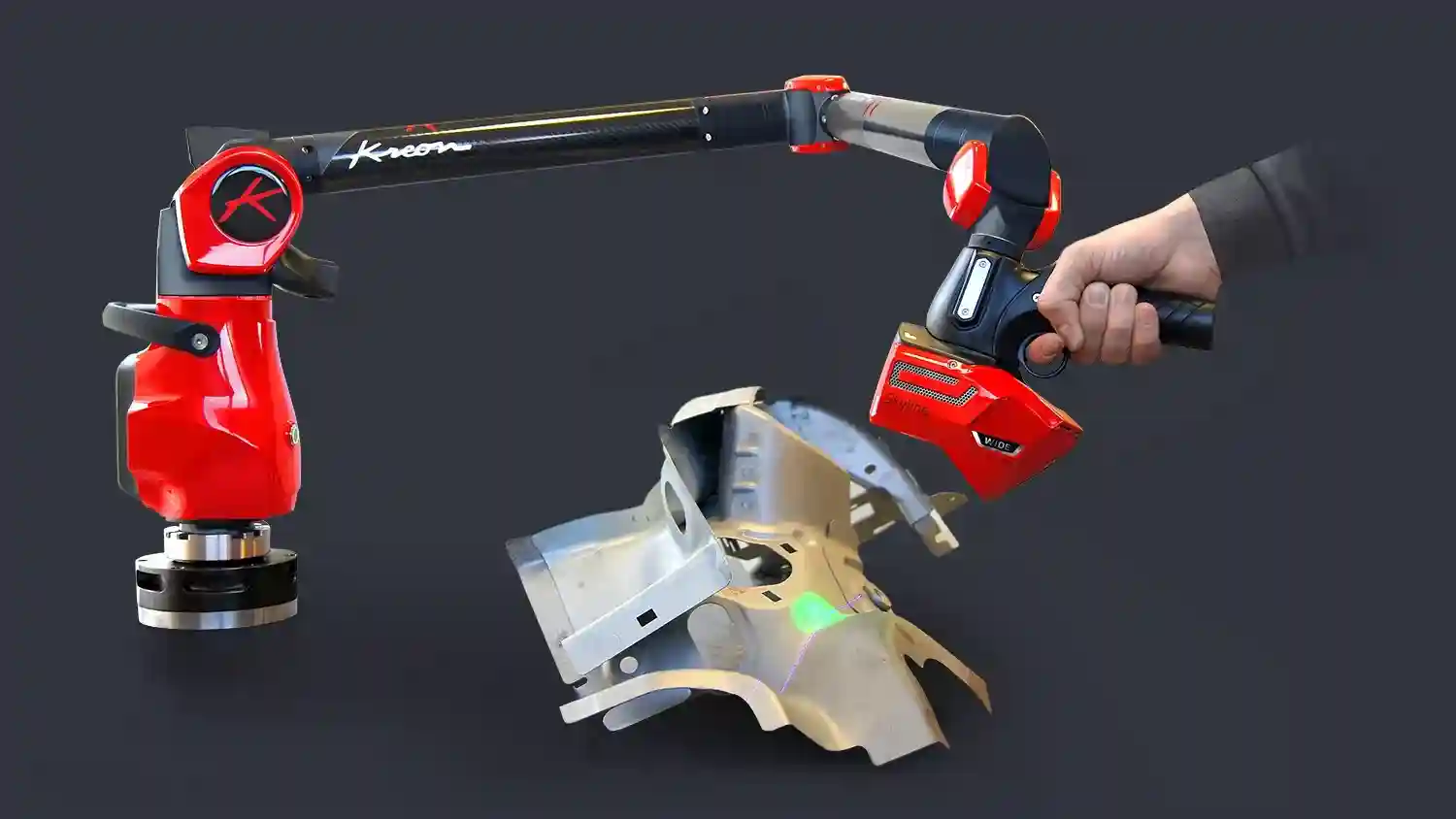

En Kreon, elija la familia de escáner según el brazo, la CMM o la integración prevista. Los sistemas con brazo pueden reunir palpado y escaneo para trabajar sobre características y superficies de una misma pieza.
Metronor M-Scan 120 combina escaneo con cámaras de seguimiento óptico. Evalúe el espacio disponible, la visibilidad de las cámaras y el software junto con la pieza para preparar la captura dentro del sistema de medición.
- Compatibilidad del sistema
- Referencia espacial
- Flujo de medición
ESCANEO Y REFERENCIA ESPACIAL
Captura integrada a mediciónKreon Technologies Escáneres para brazos, CMM y automatización
Metronor Escaneo y seguimiento óptico
COMPARACIÓN RÁPIDA
Compare según el resultado que necesita
La aplicación y los requisitos de la pieza permiten acotar alternativas antes de comparar modelos concretos.
| Necesidad | Punto de partida | Resultado o enfoque | Familia |
|---|---|---|---|
| Comparar una pieza con su referencia digital | Pieza, tolerancias y dimensiones que deben inspeccionarse | Captura de superficies y datos para inspección 3D | Inspección y control dimensional |
| Recuperar geometría y documentar objetos | Objeto físico y nivel de detalle necesario | Malla 3D para documentación, diseño o reconstrucción | Ingeniería inversa y documentación |
| Incorporar captura 3D a un taller o estudio | Objetos de trabajo y destino de los modelos | Captura portátil para proyectos de diseño y creación | Digitalización portátil para diseño |
| Incorporar escaneo a un sistema de medición | Brazo, CMM o sistema con seguimiento óptico | Geometría 3D vinculada al flujo de medición | Captura integrada a medición |
SERVICIOS DE MULTICAM
Su proyecto, con el respaldo de MultiCAM
La elección del escáner es parte de un flujo de trabajo. MultiCAM lo acompaña desde el análisis de la aplicación hasta la puesta en marcha y el uso cotidiano.
Asesoramiento para decidir
Analizamos la pieza, la aplicación y los requisitos de captura para orientar la selección del equipo y del software que utilizará los datos.
Implementación
Lo acompañamos en la instalación y puesta en marcha para integrar la captura y el procesamiento de datos al trabajo de su equipo.
Capacitación personalizada
Formación presencial o remota, adaptada al proceso y a la experiencia del equipo, para aplicar las herramientas de captura y procesamiento.
Soporte técnico cercano
Un canal de consulta con MultiCAM por correo, teléfono o WhatsApp para abordar dudas técnicas durante el uso de la solución.
PREGUNTAS FRECUENTES
Preguntas para elegir un escáner 3D
¿Qué escáner 3D conviene para ingeniería inversa?
Conviene partir del tamaño de la pieza, el detalle que debe recuperarse y el software que recibirá los datos. Un equipo portátil puede resolver piezas de distintos tamaños; uno de escritorio puede ser más adecuado cuando el trabajo es repetitivo y sobre objetos pequeños.
¿Qué diferencia hay entre un escáner profesional y uno de metrología?
Un equipo profesional puede utilizarse en distintos trabajos. Si necesita verificar tolerancias, compare el error de medición declarado, la repetibilidad y la integración con el software de inspección. Para diseño y documentación también importan el detalle, la captura de color y la movilidad; el nombre de la gama no define por sí solo su adecuación.
¿Es mejor un scanner 3D portátil o fijo?
Un sistema portátil facilita trabajar alrededor de piezas y llevar la captura al lugar de uso. Un sistema fijo ayuda a estandarizar la posición y puede ser conveniente para piezas pequeñas o ciclos repetitivos. La aplicación define cuál resulta más apropiado.
¿MultiCAM brinda capacitación y soporte técnico?
Sí. MultiCAM presta implementación, capacitación personalizada y soporte técnico para los equipos que comercializa. La capacitación puede adaptarse al proceso y al nivel de experiencia de quienes utilizarán la tecnología.
¿Una mayor resolución asegura una medición más exacta?
Una menor separación entre puntos permite representar detalles más pequeños, pero no determina por sí sola el error de medición. Para inspección compare también la exactitud declarada, el comportamiento en el volumen de la pieza y las condiciones de captura indicadas para el modelo.
Cuéntenos qué necesita digitalizar
Indique la pieza, el tamaño aproximado, el objetivo del escaneo y el entorno de trabajo. Con esa información podemos orientar la comparación entre equipos profesionales e industriales.
