FREESCAN TRAK PROW+ PARA MEDICIÓN 3D DE GRAN VOLUMEN

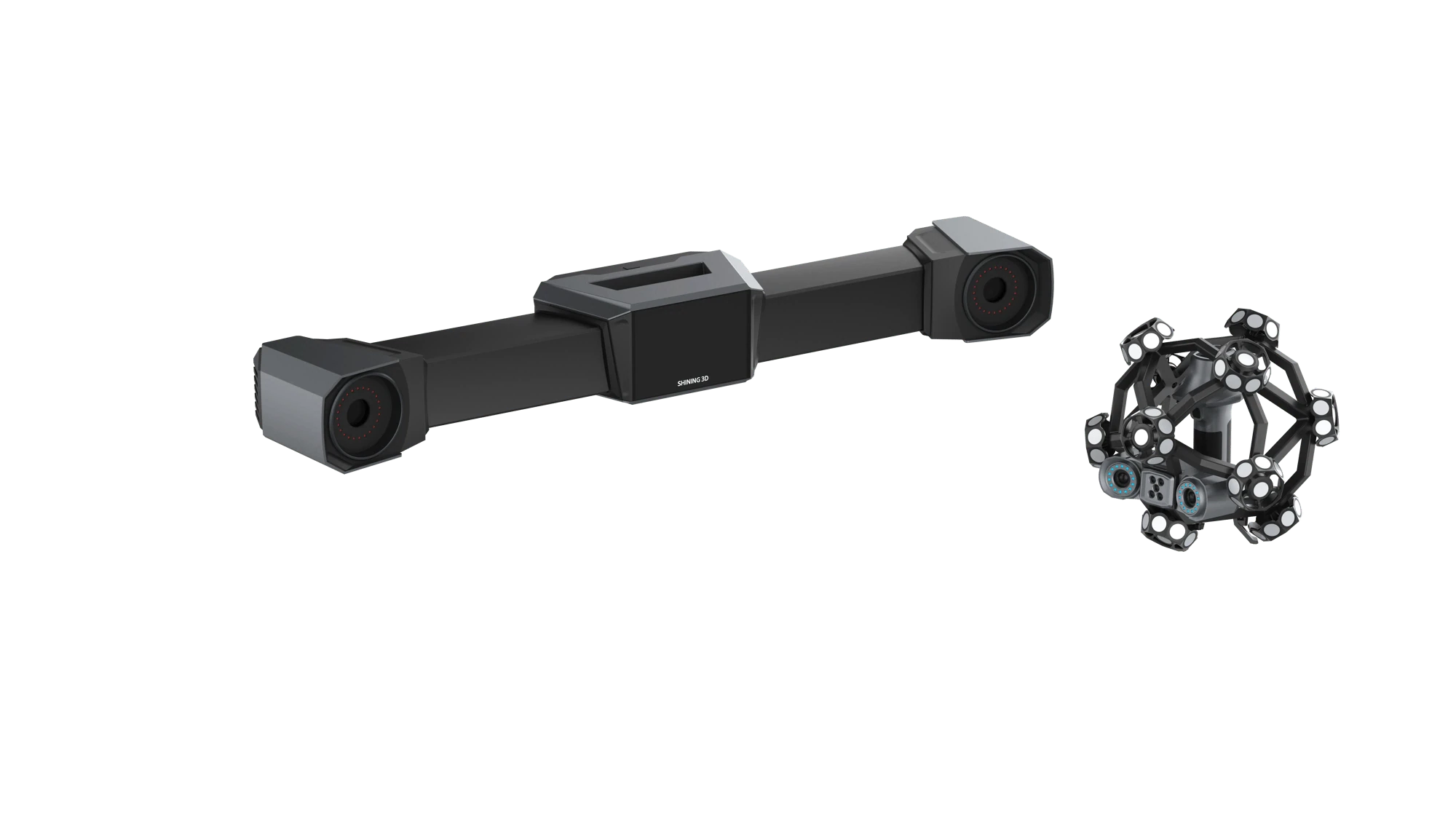

SHINING 3D FreeScan Trak ProW+ combina un tracker óptico con un escáner 3D inalámbrico para capturar piezas grandes sin colocar marcadores sobre su superficie. Su alcance de seguimiento de hasta 8,6 m permite medir desde una estación volúmenes de hasta 156 m³.
- Seguimiento de hasta 8,6 m
- Volumen de hasta 156 m³
- Escaneo sin marcadores sobre la pieza
FREESCAN TRAK PROW+ PARA MEDICIÓN 3D DE GRAN VOLUMENMetrología industrial
Precisión de escaneo
Hasta 0,023 mm de precisión de escaneo.
Captura rápida
Hasta 7.600.000 puntos por segundo.
Cobertura amplia
Hasta 156 m³ de volumen de seguimiento desde una estación.
Movilidad
Escáner inalámbrico con referencia dinámica del tracker.
DESCRIPCIÓN
Cómo mide FreeScan Trak ProW+
El tracker FreeTrak W+ sigue la posición del escáner TE31W+ mientras el operador recorre la pieza. Así se obtienen datos 3D referenciados sin adherir marcadores a la superficie que se inspecciona. El sistema está orientado a componentes y conjuntos de gran tamaño, donde una estación con mayor alcance reduce los cambios de posición.
La distancia máxima de seguimiento es de 8,6 m y el volumen por estación llega a 156 m³. Para mantener la precisión volumétrica en piezas grandes, el equipo incorpora fotogrametría. La precisión de escaneo llega hasta 0,023 mm; la precisión volumétrica depende del volumen medido y del modo de trabajo.
La elección del sistema depende del tamaño y acceso a la pieza, las zonas que requieren detalle y la forma en que se usarán los datos para inspección o ingeniería inversa.
PROBLEMAS QUE RESUELVE
Medir piezas grandes sin perder la referencia
El alcance del tracker, la referencia dinámica y la fotogrametría ayudan a registrar geometrías extensas con una sola referencia de medición.
Cubrir grandes volúmenes
El seguimiento llega hasta 8,6 m y cubre hasta 156 m³ desde una estación, lo que permite recorrer equipos y componentes extensos.
Escanear sin pegar marcadores
El tracker sigue al escáner mientras captura la superficie. La referencia óptica evita colocar marcadores sobre la pieza en el flujo de escaneo dinámico.
Mantener la escala en piezas extensas

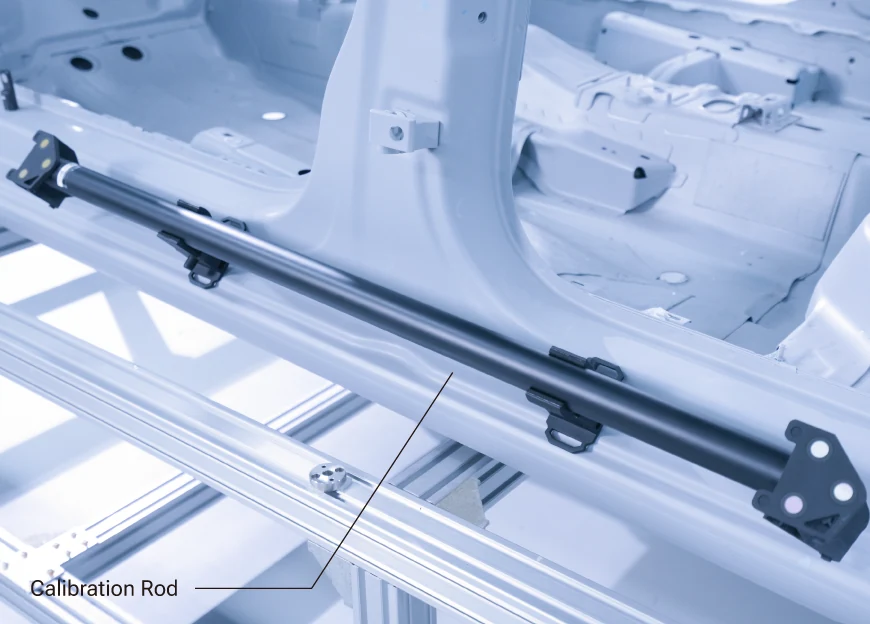

La fotogrametría integrada añade una referencia dimensional para trabajos de gran volumen.
CAPACIDADES
Seguimiento óptico y captura de alta velocidad
El sistema combina alcance, distintos modos de línea láser y herramientas de referencia para inspección 3D de gran tamaño.
93 líneas para cobertura
El modo de alta velocidad utiliza 93 líneas láser para capturar superficies amplias.
25 líneas para detalle
El modo de detalle utiliza 25 líneas láser para registrar zonas que necesitan una captura más fina.
Línea para cavidades
Una línea láser adicional permite abordar geometrías profundas y áreas de difícil acceso visual.
Revisión de la captura
El software permite revisar la integridad de los datos durante el escaneo. Localice zonas incompletas mientras todavía puede orientar el escáner hacia ellas y completar la superficie que necesita inspeccionar.
Fotogrametría integrada
La referencia dimensional ayuda a controlar la precisión volumétrica en mediciones extensas.
FreeProbe opcional
El palpador compatible agrega medición por contacto en puntos difíciles de escanear.
APLICACIONES
Aplicaciones en inspección de gran volumen
En aeronaves, maquinaria pesada y fundiciones, la referencia dinámica permite capturar superficies extensas para inspección y documentación técnica.
Aeronáutica

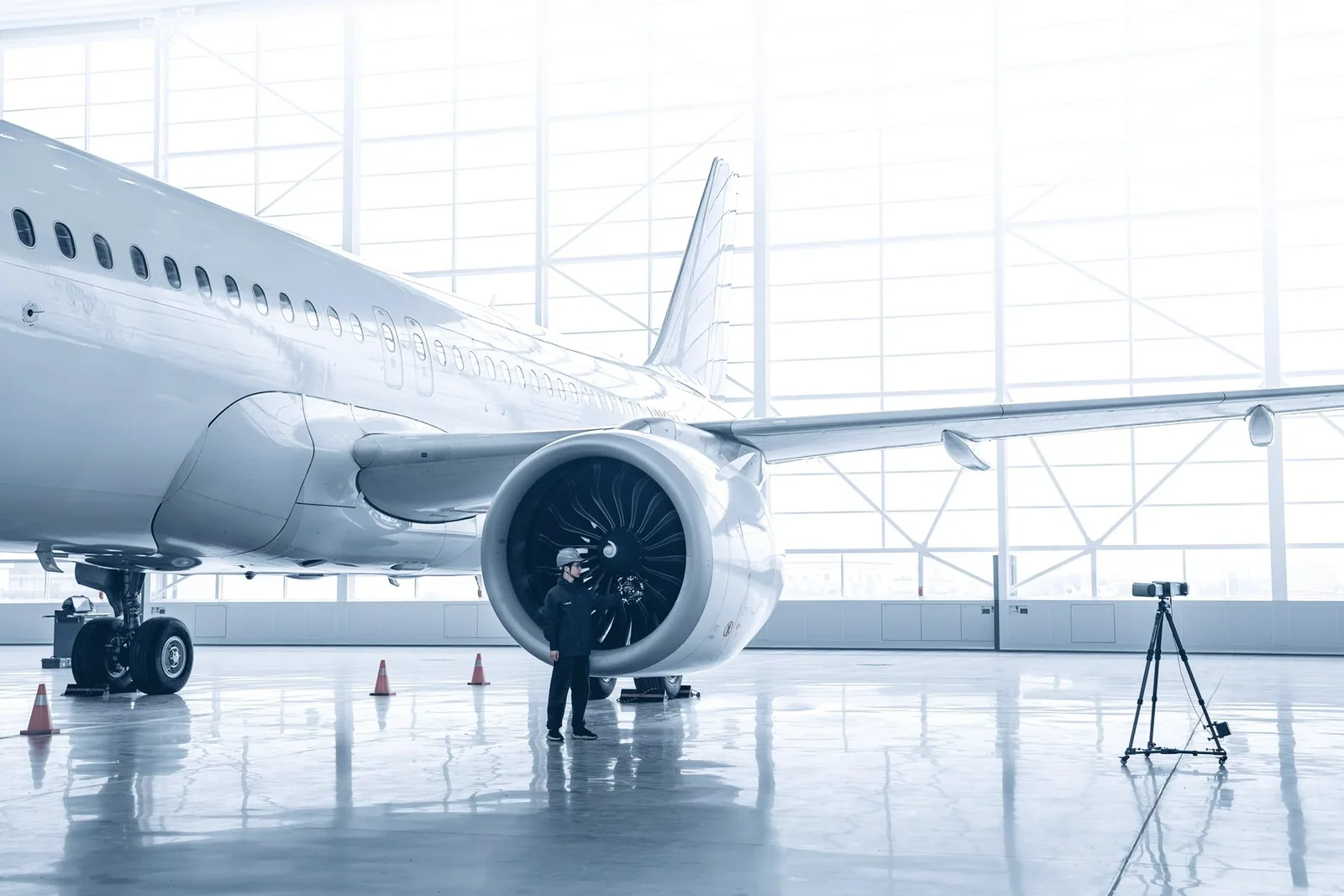

La cobertura del tracker permite digitalizar componentes de aeronaves y motores para comparar su geometría con el modelo de referencia.
Maquinaria pesada

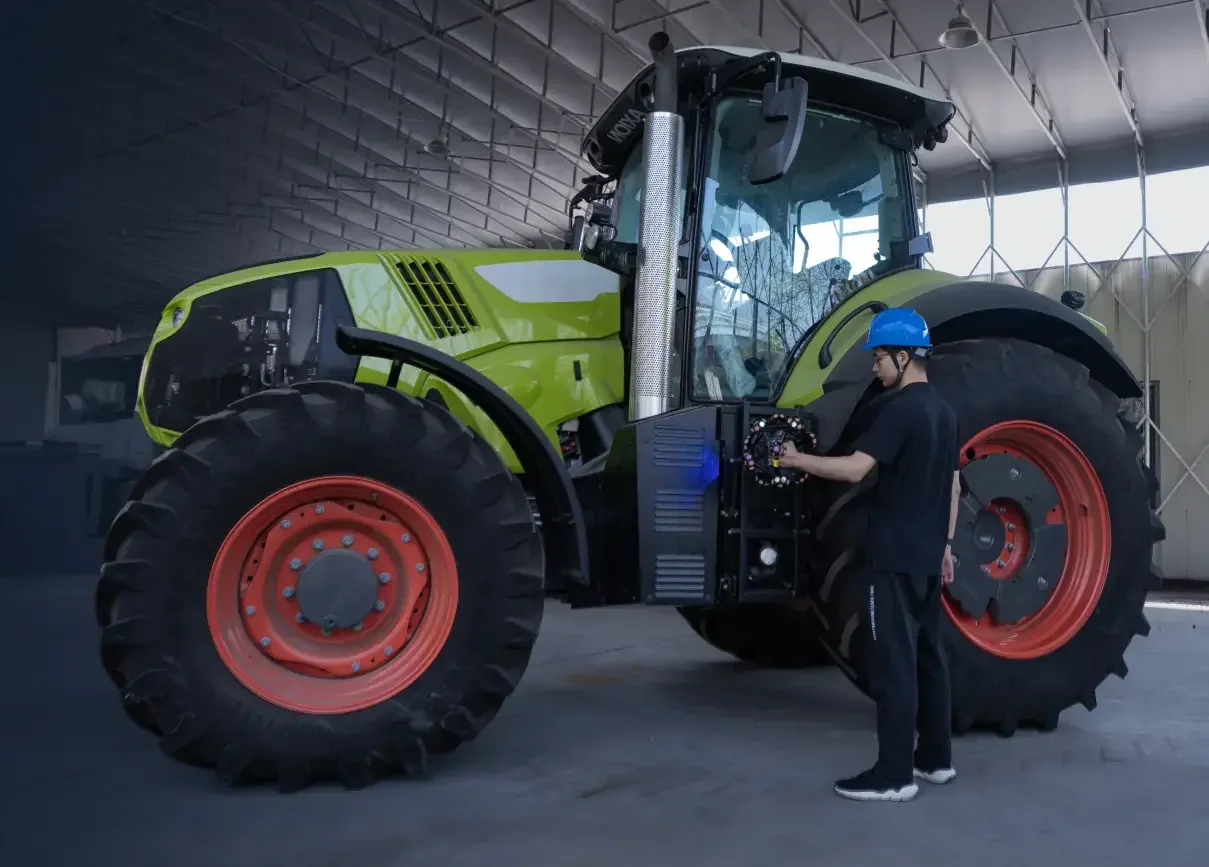

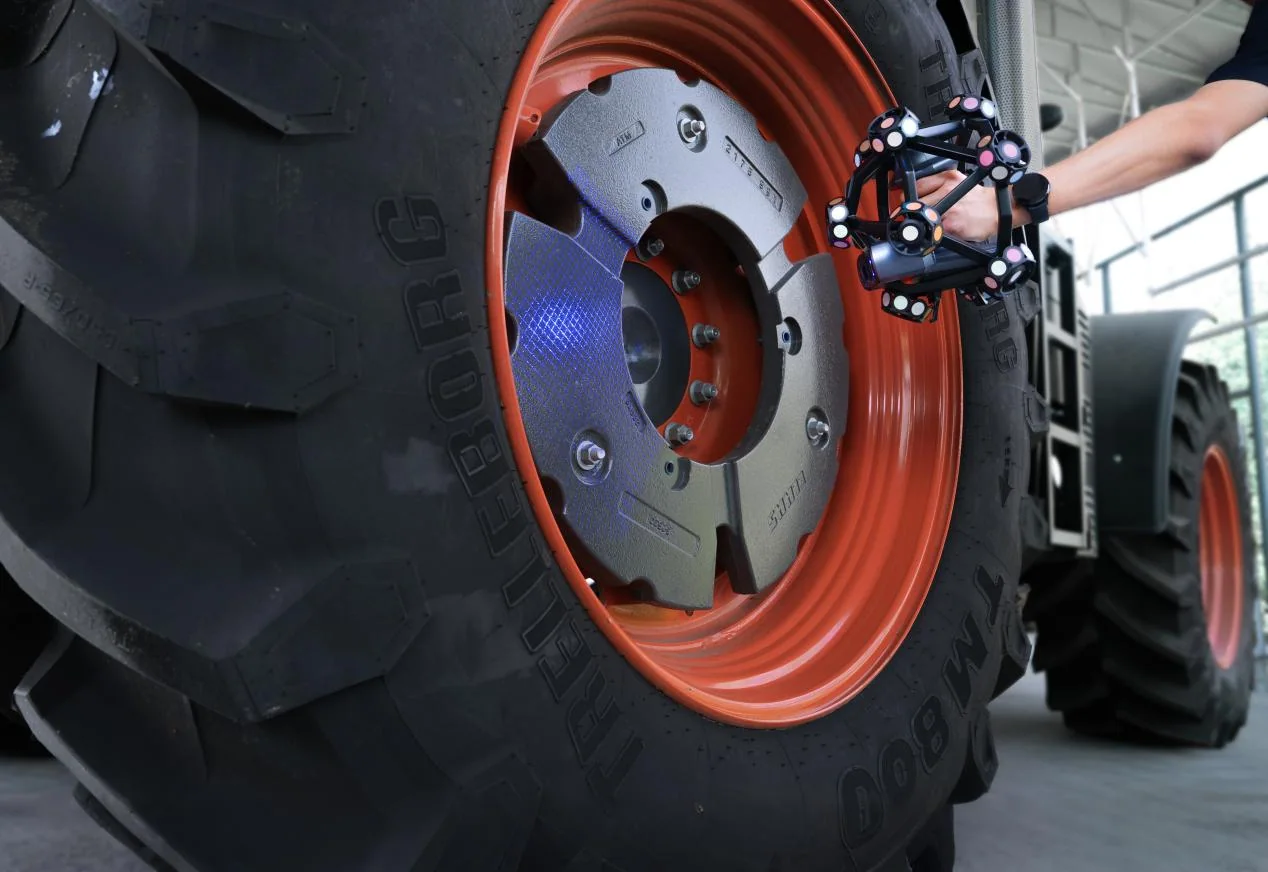

El escaneo alrededor de ruedas y conjuntos de gran tamaño permite obtener datos 3D para inspección y documentación técnica.
Piezas fundidas grandes

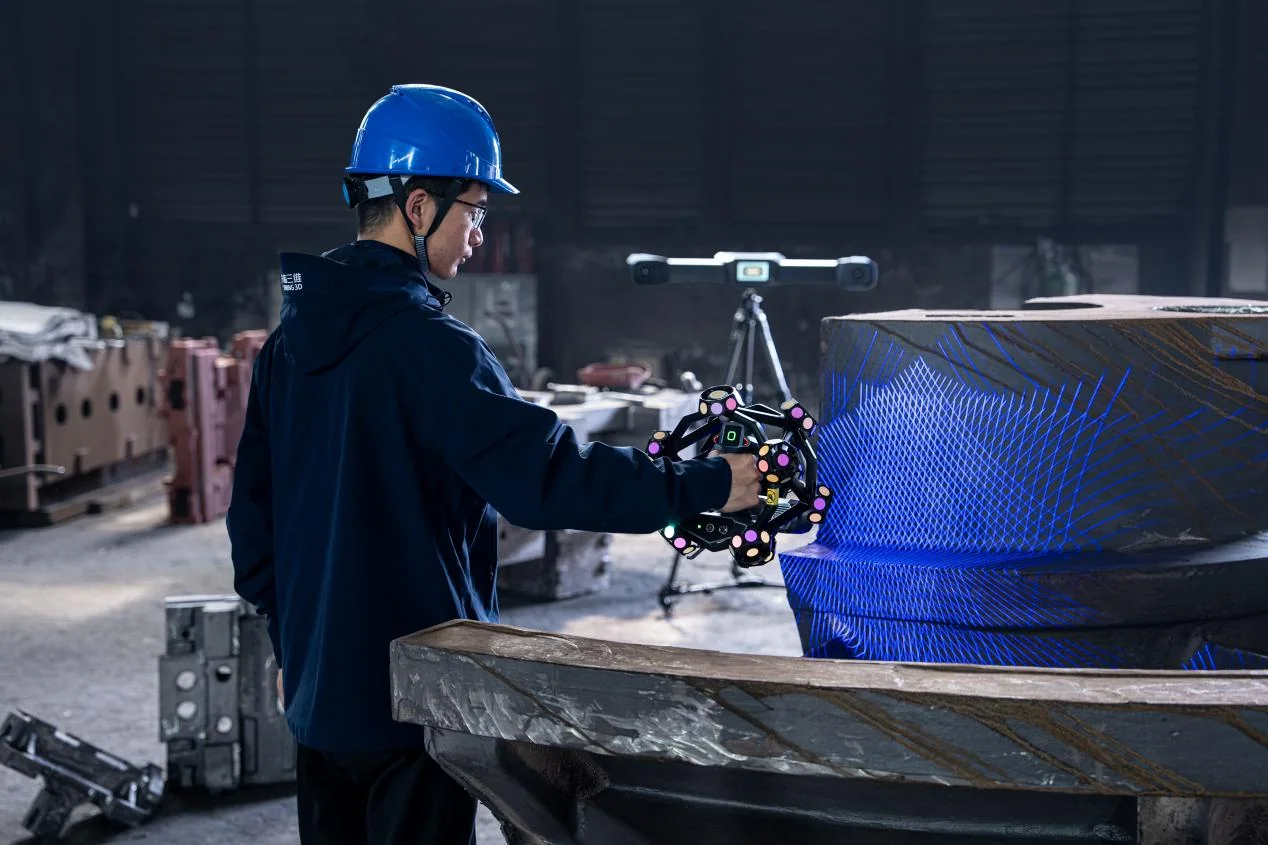

La captura sin marcadores facilita registrar superficies complejas de fundiciones destinadas a control dimensional o ingeniería inversa.
CONFIGURACIÓN
Cómo definir la configuración
La elección depende del volumen de la pieza, el detalle necesario y el tipo de medición que debe complementar al escaneo.
Volumen a cubrir

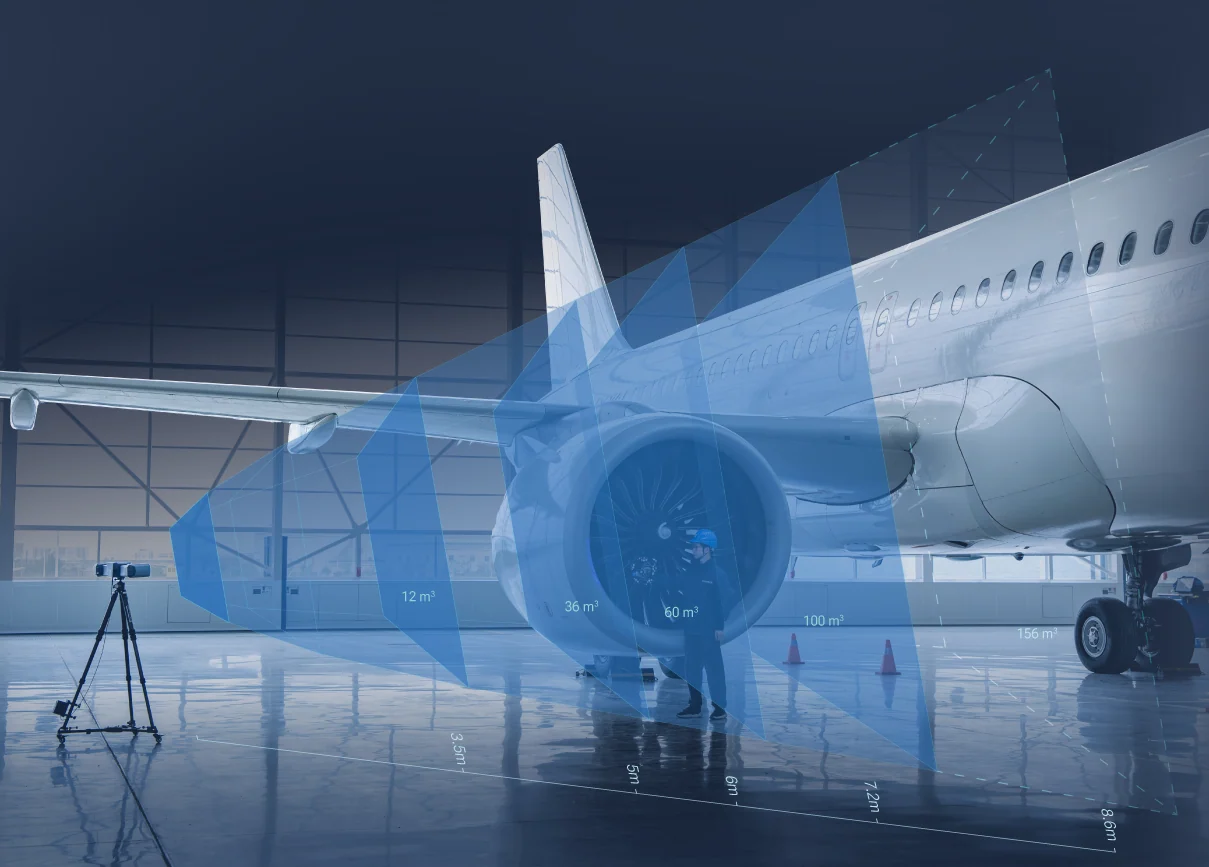

Compare las dimensiones de la pieza y las posiciones de acceso con el límite de 8,6 m de distancia y 156 m³ por estación.
Superficies y detalle
Revise qué zonas requieren cobertura rápida, escaneo de detalle o acceso a cavidades para elegir el modo de captura.
Palpado complementario
Si necesita puntos de medición por contacto en zonas ocultas, evalúe la opción FreeProbe junto al sistema de seguimiento.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM lo acompaña al evaluar si el alcance y los modos de medición de ProW+ responden a su pieza y al resultado que necesita.
Asesoramiento para decidir
Revisamos tamaño, geometría y objetivo de inspección para orientar la elección del sistema y sus accesorios.
Demostración aplicada
Podemos evaluar el flujo de captura sobre una pieza representativa y revisar la calidad de los datos obtenidos.
Implementación y capacitación
Acompañamos la puesta en marcha y la formación del equipo en captura, referencia y uso de datos 3D.
Soporte técnico cercano
MultiCAM dispone de canales de consulta por correo, teléfono y WhatsApp para resolver dudas durante el uso del equipo.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre FreeScan Trak ProW+
El volumen por estación y el acceso a la pieza determinan dónde situar el tracker. El palpado de puntos en zonas difíciles requiere el accesorio FreeProbe opcional.
¿Hace falta colocar marcadores sobre la pieza?
El tracker sigue al escáner en el modo dinámico, de modo que el escaneo puede realizarse sin adherir marcadores a la pieza.
¿Qué volumen cubre desde una estación?
La distancia máxima de seguimiento es de 8,6 m y el volumen llega hasta 156 m³ por estación. La geometría y accesibilidad de la pieza determinan la posición de trabajo.
¿Para qué sirve la fotogrametría?
Aporta una referencia dimensional para mantener la precisión volumétrica cuando se mide una pieza grande o se combinan zonas extensas.
¿Puede agregar medición por contacto?
Sí. La serie FreeProbe es un accesorio opcional compatible para tomar puntos en geometrías donde conviene palpar en lugar de escanear.
Evaluemos ProW+ para su pieza
Comparta las dimensiones, la geometría y el objetivo de medición. MultiCAM puede ayudarlo a evaluar el volumen de seguimiento, el modo de captura y la necesidad de palpado.
