WENZEL · TOMOGRAFÍA INDUSTRIAL
WENZEL exaCT S

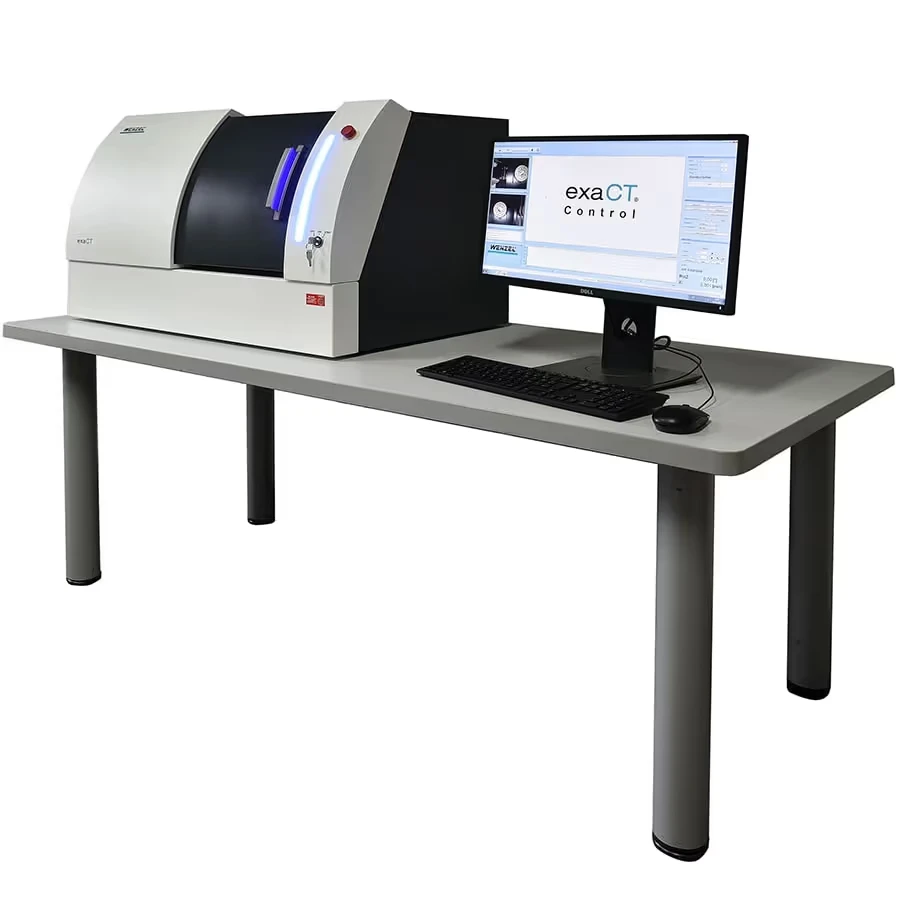

WENZEL exaCT S es un tomógrafo industrial de escritorio para medir e inspeccionar componentes pequeños. Reconstruye su volumen 3D por rayos X para evaluar superficies internas, dimensiones y montajes sin cortar la pieza.
- Inspección sin cortar la pieza
- Medición de zonas internas
- Equipo compacto de escritorio
WENZEL exaCT STomografía industrial
Configuración S130
Fuente de rayos X de 130 kV y 39 W para adquirir el volumen del componente.
Sistema integrado
Electrónica y control reunidos en el equipo, sin un armario de control separado.
Plásticos y compuestos
Inspección de componentes pequeños, incluidas piezas con varios materiales.
Evaluación por lotes
Adquisición y evaluación de varias piezas mediante paletizado, según la preparación del trabajo.
DESCRIPCIÓN
Tomografía de escritorio para conocer la pieza por dentro
Cuando una cavidad, una pared o un montaje quedan ocultos, mirar la superficie no alcanza. exaCT S reconstruye el componente a partir de proyecciones de rayos X y permite recorrer su volumen, separar regiones y estudiar características que una sonda no puede alcanzar.
El sistema está orientado a componentes pequeños de plástico, materiales compuestos y piezas multimaterial. Desde el mismo conjunto de datos puede realizarse evaluación dimensional e inspección no destructiva: el trabajo pasa de preparar cortes físicos a seleccionar secciones virtuales y características de interés en el software.
Para elegirlo, importan el tamaño completo de la pieza, la combinación de materiales, el espesor atravesado por los rayos X y el detalle que necesita distinguir. Estos criterios permiten relacionar la adquisición y la evaluación con la pregunta de calidad que debe responder.
PROBLEMAS QUE RESUELVE
Cuando el exterior no explica lo que ocurre
La tomografía permite investigar estas dificultades con la pieza completa y un volumen disponible para el análisis.
El interior queda fuera de vista
Una revisión exterior puede dejar sin estudiar cavidades o detalles de un montaje. La reconstrucción tomográfica permite abrir secciones virtuales y localizar zonas de interés sin destruir el componente.
La sonda no llega a la geometría
En componentes pequeños hay superficies internas y detalles difíciles de palpar. La medición sobre el volumen 3D permite seleccionar esas características en el software y evaluarlas junto con las superficies exteriores.

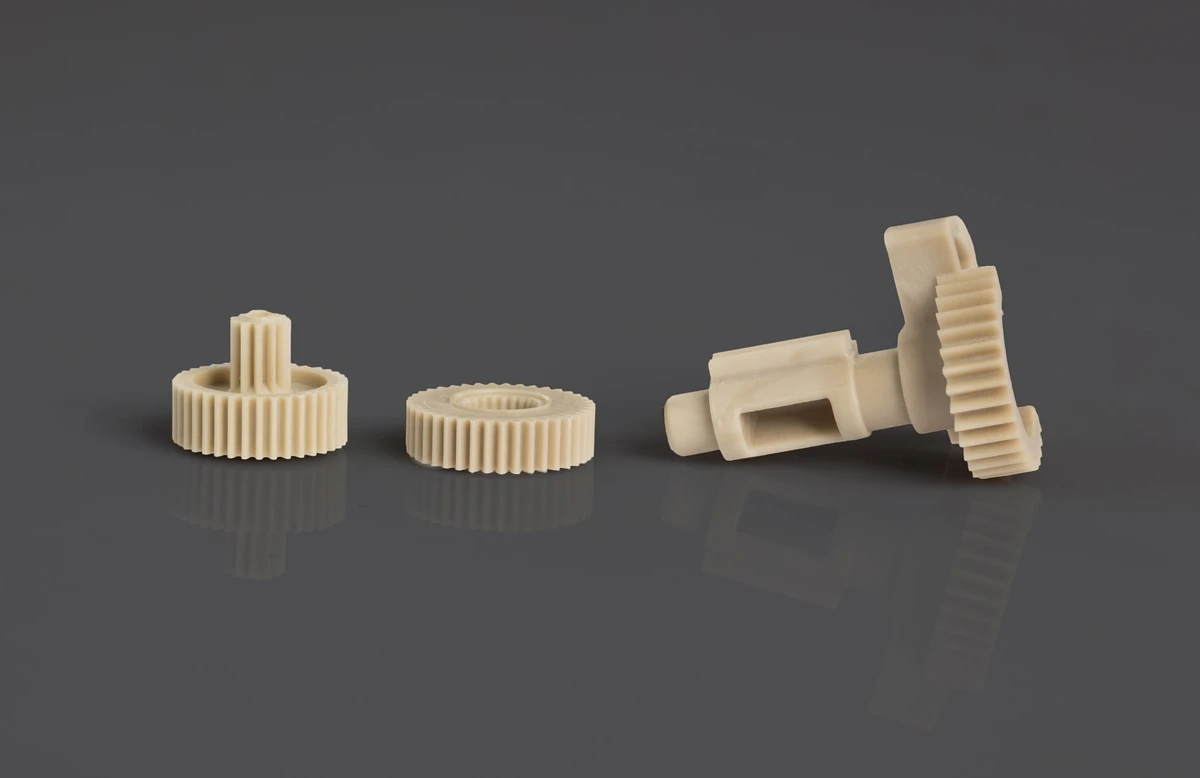

La pieza moldeada se desvía del diseño
La contracción y la deformación del plástico pueden afectar la geometría obtenida. La evaluación dimensional de datos CT ayuda a identificar las diferencias y a aportar información para ajustar la herramienta de moldeo.
CAPACIDADES
Del volumen adquirido a la información de control
Herramientas para explorar el interior, medir y organizar la evaluación de componentes pequeños.
Reconstrucción volumétrica
Las proyecciones de rayos X se reconstruyen como un volumen 3D. Esto habilita vistas internas y secciones virtuales para investigar una región manteniendo intacta la pieza.
Medición con CMM virtual
La evaluación dimensional se realiza sobre la geometría extraída del volumen. Permite estudiar características internas y externas en el mismo entorno de análisis, con una estrategia acorde a la tolerancia y al detalle requerido.
Análisis no destructivo
El software permite buscar defectos y estudiar la microestructura a partir de los datos CT. El material, el espesor y la calidad de la adquisición determinan qué detalles pueden distinguirse.
Paletizado y evaluación por lotes
El sistema admite preparar varias piezas y automatizar su adquisición y evaluación. Es una opción útil para controles repetidos cuando las piezas, la sujeción y el programa pueden organizarse como un lote.
APLICACIONES
Trabajos de control con WENZEL exaCT S
Tres usos donde el volumen tomográfico aporta información que resulta difícil obtener desde el exterior.

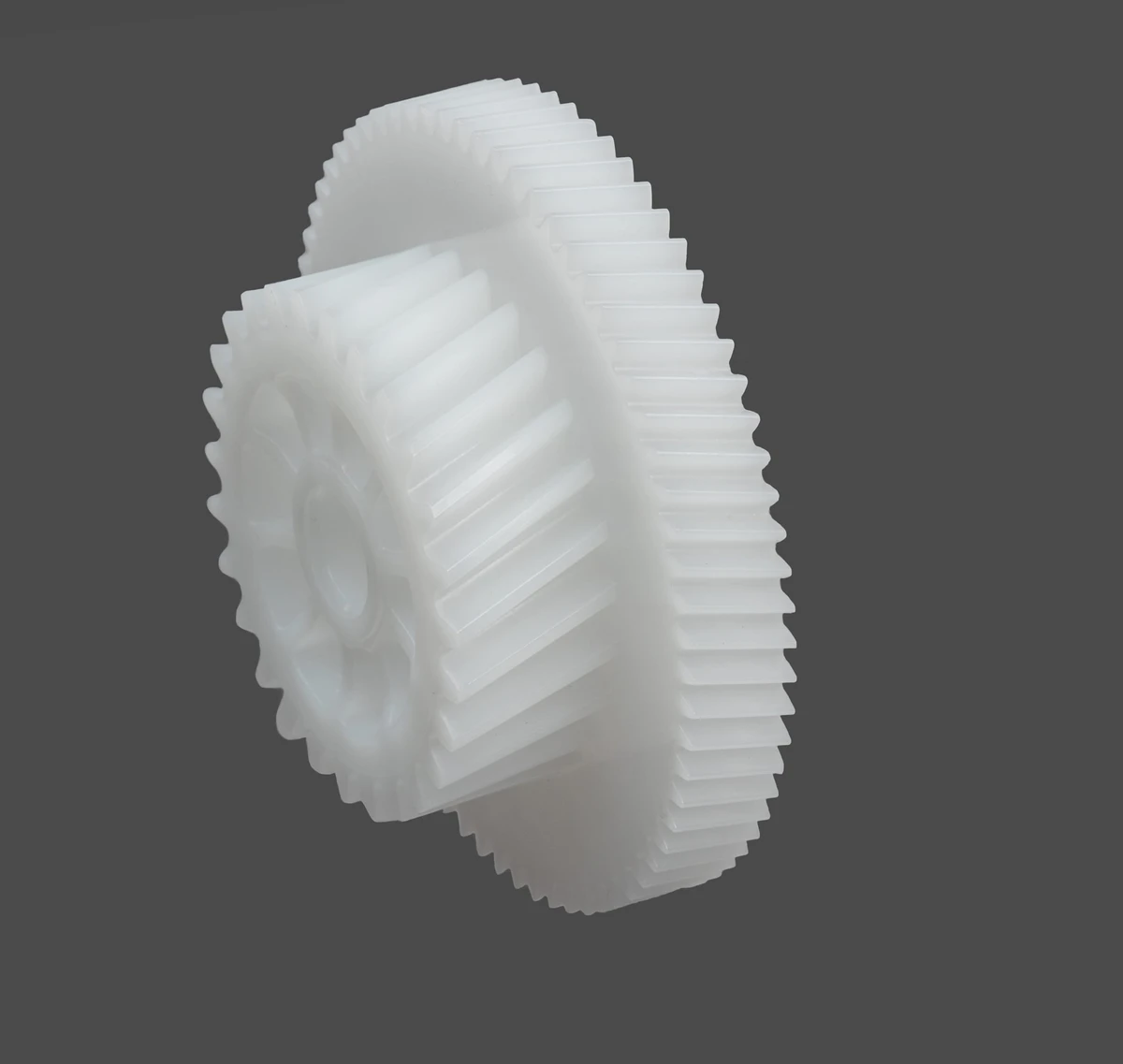

Piezas plásticas moldeadas
Evaluación dimensional de engranajes y componentes de inyección. Los datos tomográficos permiten observar la geometría y aportar información sobre contracción y deformación para la puesta a punto del molde.

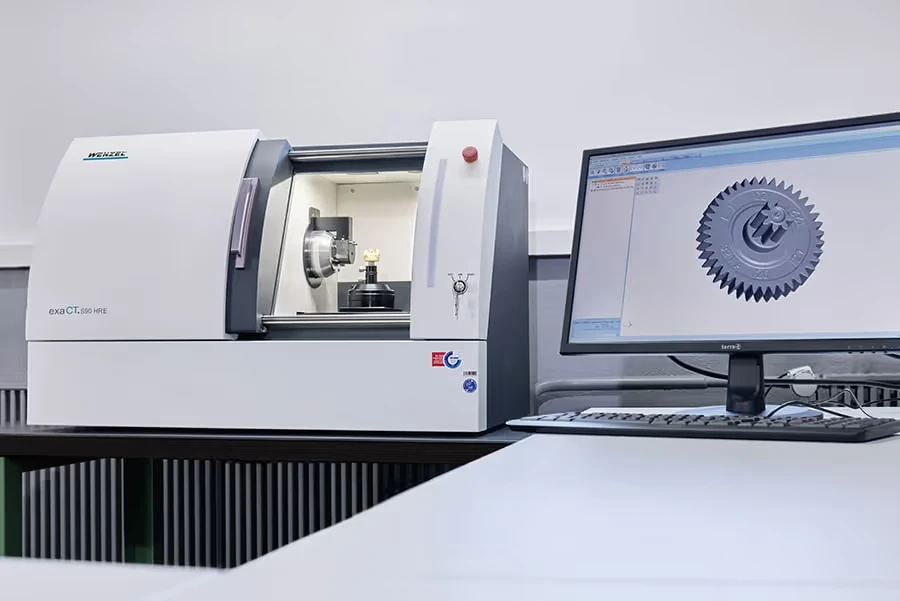

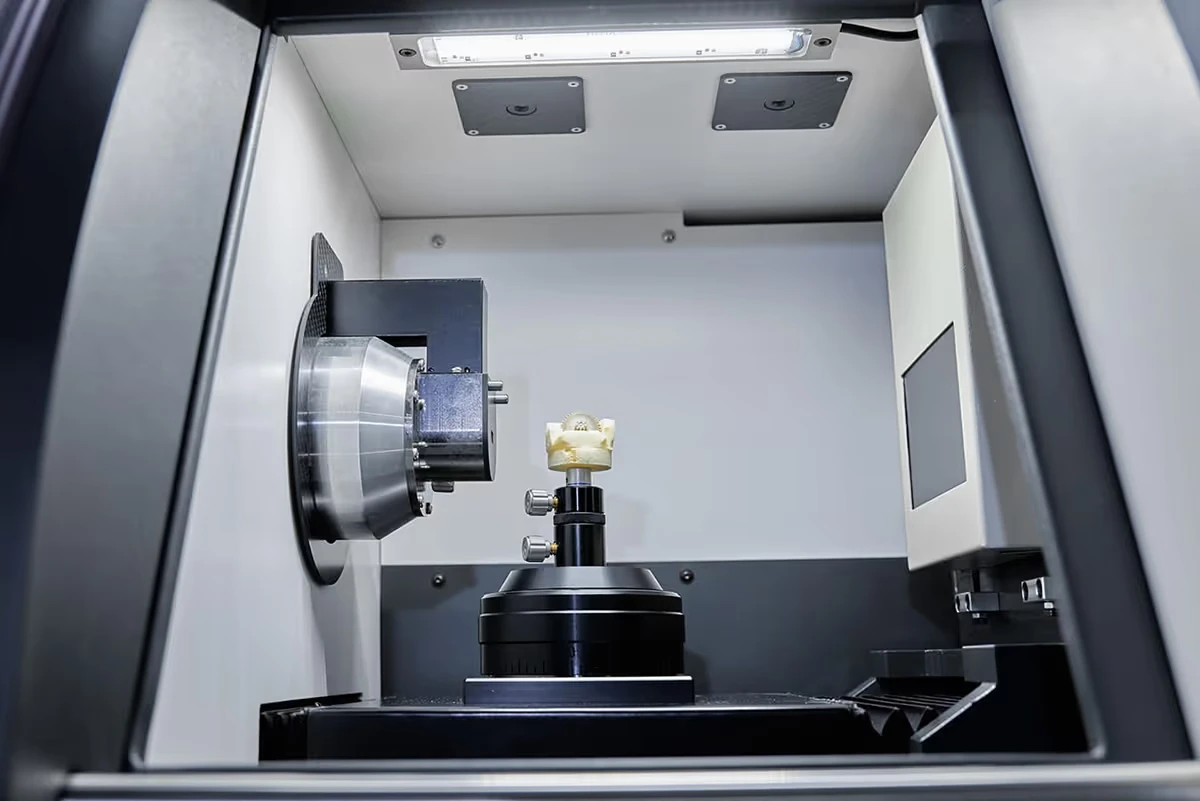

Inspección de pequeños montajes
Revisión no destructiva de ensamblajes y componentes multimaterial, como conectores. Las secciones virtuales permiten estudiar el interior conservando la posición de los elementos ensamblados.

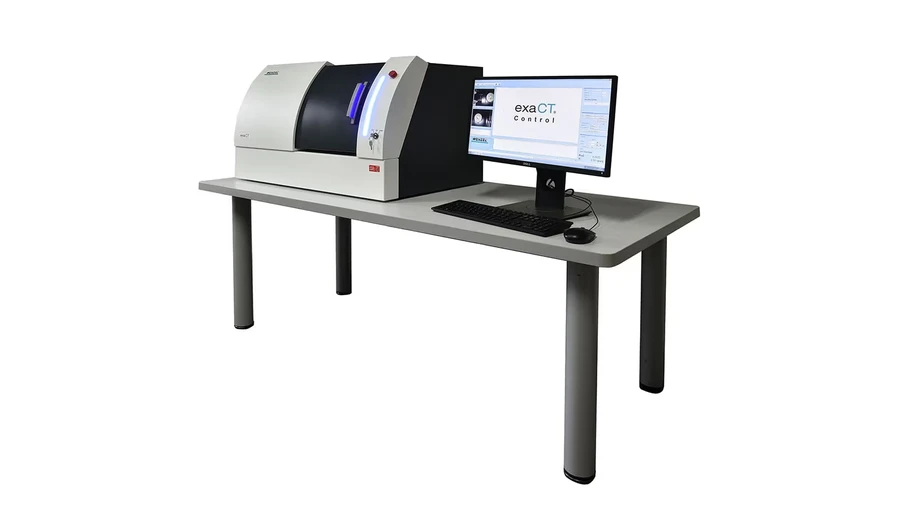

Metrología de microcomponentes
Control de piezas pequeñas con detalles interiores, como anillos de inserción. El sistema de escritorio integra electrónica y control; la medición con CMM virtual permite evaluar características difíciles de alcanzar físicamente.
CONFIGURACIÓN
Cómo elegir la configuración de exaCT S
Relacione la configuración S130, la pieza y la evaluación que necesita realizar antes de definir el equipo.
Fuente y adquisición S130
La configuración actual S130 utiliza una fuente de 130 kV y 39 W. Para seleccionar los parámetros de adquisición, evalúe el material y el espesor que deben atravesar los rayos X, además del contraste necesario entre regiones.
Tamaño, sujeción y resolución
Compruebe las dimensiones completas y la orientación de la pieza, no sólo la característica a medir. La geometría y la posición dentro del sistema condicionan el volumen útil y el detalle que puede reconstruirse.
Evaluación y opciones de trabajo
Defina si necesita medición dimensional, análisis de defectos o ambas tareas. El software de evaluación, la preparación para paletizado y la opción de escaneo rápido deben elegirse según el trabajo; distinga estas opciones al armar la configuración.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar tomografía industrial, hay que relacionar la pieza y sus controles con el equipo y el software. MultiCAM acompaña la evaluación de la aplicación, la integración y el uso cotidiano.
Evaluación de la aplicación
Revisamos las dimensiones, el material, el espesor y las zonas internas que necesita inspeccionar para relacionar la necesidad de control con la configuración del sistema.
Integración del proceso
La consultoría y la integración de MultiCAM ayudan a organizar la adquisición tomográfica y el análisis de las características internas y externas, de acuerdo con los controles que necesita realizar.
Capacitación personalizada
La capacitación personalizada trabaja sobre sus piezas y la interpretación de los resultados, para aplicar el equipo y el software a las tareas de inspección.
Soporte técnico
MultiCAM brinda soporte por correo electrónico, teléfono y WhatsApp para acompañar las consultas de uso del equipo y del software de inspección.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas sobre WENZEL exaCT S
Aplicaciones y requisitos para evaluar si la tomografía de escritorio se adapta a sus componentes.
¿Para qué piezas puede servir WENZEL exaCT S?
Está orientado a componentes pequeños de plástico, materiales compuestos y piezas multimaterial, incluidos conectores, montajes y anillos de inserción. Para evaluar su pieza, envíe sus dimensiones, material y característica de control.
¿Se puede inspeccionar un montaje sin desarmarlo?
Sí. La tomografía reconstruye el volumen por rayos X y permite explorar secciones internas sin cortar la pieza. La posibilidad de distinguir los elementos del montaje depende de sus materiales, espesores y de la adquisición seleccionada.
¿Reemplaza la medición con una máquina de coordenadas?
exaCT S permite medición con una CMM virtual sobre los datos tomográficos y resulta útil cuando el acceso físico limita la evaluación. La elección entre CT y otros métodos depende de la geometría, el material y la tolerancia que necesita controlar.
¿Qué configuración de fuente tiene el modelo actual?
La configuración exaCT S130 utiliza una fuente de 130 kV y 39 W. La selección del trabajo de escaneo requiere evaluar también el material, el espesor atravesado y el detalle buscado.
¿Qué necesito preparar para evaluar una aplicación?
Un plano o modelo CAD, las dimensiones de la pieza, los materiales y las características o defectos que necesita estudiar. Esa información permite revisar el tamaño útil, la sujeción, la adquisición y el software de evaluación con MultiCAM.
¿Puede trabajar con varias piezas en un lote?
exaCT S admite paletizado y evaluación por lotes. La preparación depende del tamaño y la sujeción de las piezas y del programa de evaluación; es un criterio relevante si su control se repite sobre componentes similares.
¿Necesita medir o inspeccionar el interior de una pieza pequeña?
Comparta el material, las dimensiones y la característica que quiere controlar. MultiCAM lo ayuda a evaluar WENZEL exaCT S y a organizar el equipo, el análisis y la capacitación para ese trabajo.
