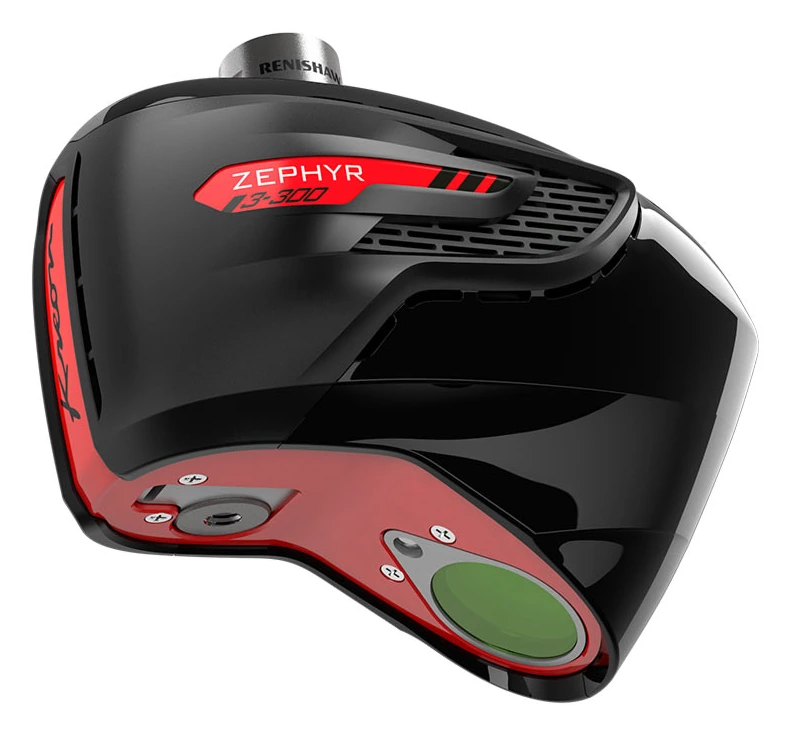

KREON ZEPHYR III 300
Kreon Zephyr III 300 es un escáner 3D de láser azul para digitalizar e inspeccionar piezas grandes en CMM y otros sistemas de medición. Su línea de 300 mm amplía la cobertura por pasada y facilita la captura de superficies extensas.
- Error máximo de tamaño de 26 µm
- Línea láser máxima de 300 mm
- Hasta 600.000 puntos por segundo
KREON ZEPHYR III 300Escaneo 3D y metrología industrial
Error de tamaño (MPE)
Error máximo permitido de tamaño de 26 µm en el ensayo sobre una esfera de referencia.
Línea láser
Línea de láser azul de hasta 300 mm para cubrir superficies extensas.
Adquisición
Hasta 600.000 puntos por segundo para generar nubes de puntos densas.
Frecuencia
Frecuencia máxima de 300 Hz para adquirir datos durante el movimiento del cabezal.
DESCRIPCIÓN
Zephyr III 300 para piezas grandes en CMM
Zephyr III 300 es el modelo de mayor cobertura de la familia Kreon. Ofrece una línea láser máxima de 300 mm, resolución entre puntos de 60 µm y hasta 600.000 puntos por segundo. El error máximo permitido (MPE) de tamaño es 26 µm en la prueba de tamaño de una esfera de referencia.
La línea de 300 mm reduce las pasadas necesarias para cubrir piezas grandes frente al modelo 150. Puede trabajar en CMM de gran formato, incluidos equipos de pórtico y brazo horizontal. Los datos 3D sirven para inspección dimensional, comparación con CAD e ingeniería inversa.
Puede integrarse con CMM, brazos de medición, robots y máquinas herramienta. En CMM, la conexión PH10 permite varias orientaciones; un palpador debajo del escáner combina medición por contacto y captura sin contacto en el mismo rango.
PROBLEMAS QUE RESUELVE
Digitalizar piezas grandes con menos pasadas
El Zephyr III 300 ofrece línea de 300 mm para superficies extensas y puede combinar escaneo con palpado en el mismo rango de medición.
Superficies delicadas

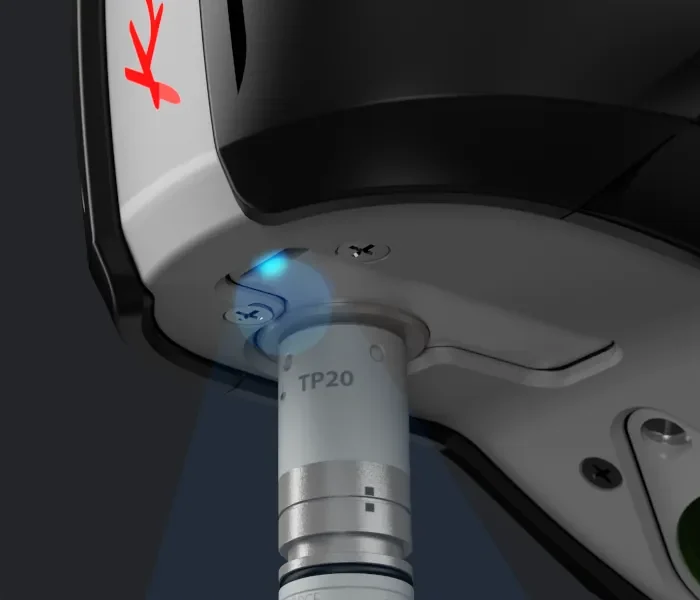

El láser azul registra la superficie sin contacto y genera puntos 3D para inspección o ingeniería inversa.
Cobertura de 300 mm
La línea de 300 mm cubre superficies extensas con menos pasadas, para inspeccionar piezas de gran tamaño.

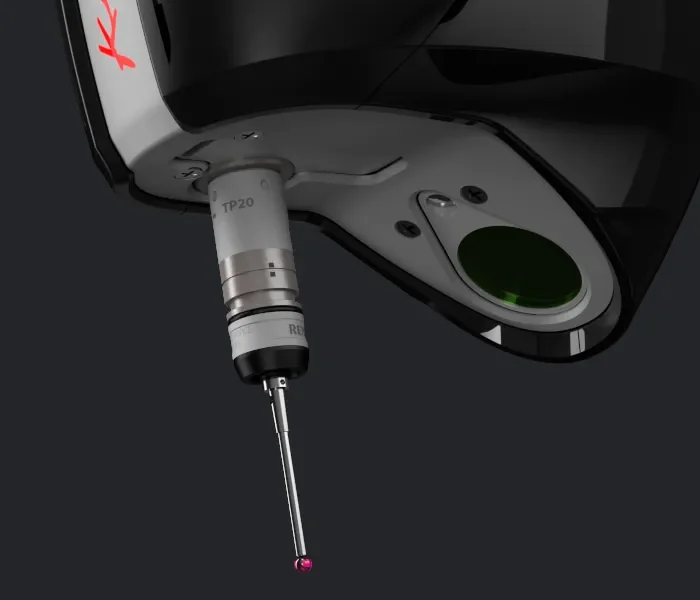

Escaneo y palpado
Un palpador debajo del cabezal permite medir características por contacto sin retirar el escáner.
CAPACIDADES
Capacidades técnicas de Zephyr III 300
Los valores oficiales del modelo 300 permiten contrastar cobertura, resolución y error de tamaño con los Zephyr III 50 y 150.
Error de tamaño
El error máximo permitido (MPE) del escáner es de 26 µm en la prueba de tamaño de una esfera de referencia. Este valor caracteriza al cabezal; la exactitud del sistema completo también depende del equipo portador.
Línea láser
La línea de láser azul alcanza 300 mm. El campo de visión es de 135 mm y la distancia de trabajo es de 100 mm.
Adquisición
Adquiere hasta 600.000 puntos por segundo con una resolución entre puntos de 60 µm.
Frecuencia
La frecuencia máxima es de 300 Hz. El escáner incorpora compensación de temperatura para mantener la medición durante su uso.
APLICACIONES
Inspección de gran formato con Zephyr III 300
La línea de 300 mm permite capturar piezas extensas para inspección en CMM, control de componentes de automoción, comparación con CAD e ingeniería inversa.

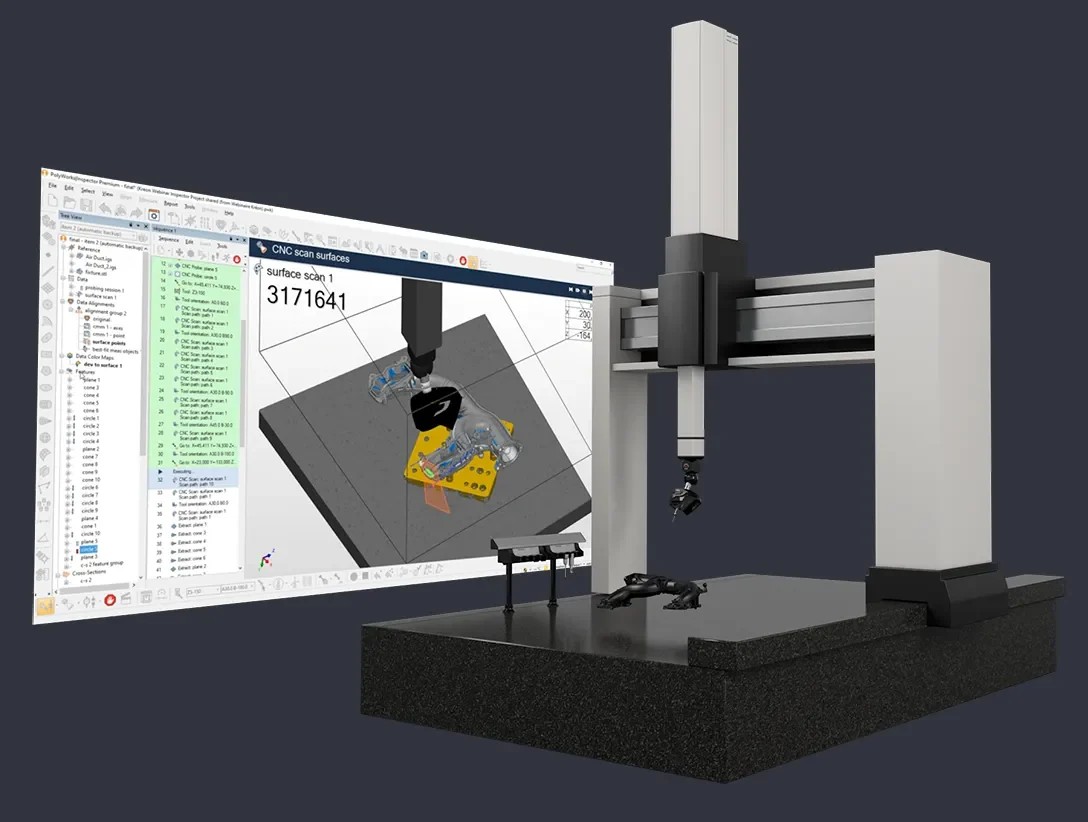

CMM de gran formato
Las orientaciones PH10 y el palpador se combinan con la captura sin contacto en CMM de pórtico o brazo horizontal para inspeccionar piezas extensas.
Automoción
El escaneo de carrocerías y componentes grandes genera geometría 3D para comprobar superficies y características dimensionales en fabricación.
Comparación con CAD
La nube de puntos permite comparar superficies con el diseño y localizar desviaciones en software de metrología.
Ingeniería inversa
La captura de superficies permite reconstruir geometría de piezas sin modelo CAD para diseño, mantenimiento o fabricación de componentes.
CONFIGURACIÓN
Cómo integrar Zephyr III 300 en su medición
Defina las dimensiones de la pieza, el acceso a sus superficies, la CMM o el brazo y el flujo de análisis antes de elegir el montaje.
Pieza y superficie
Identifique las superficies extensas, los detalles críticos y las zonas que requieren escaneo o palpado.
Entorno e integración
Seleccione CMM, brazo Kreon u otro equipo compatible y determine si se necesita cabezal PH10 o palpador bajo el escáner.
Resultado requerido
Defina la comparación con CAD, el análisis GD&T o la reconstrucción digital y el software que procesará la nube de puntos.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección e integración del Zephyr III 300 con el equipo de medición y el flujo de inspección 3D.
Asesoramiento para decidir
Revisamos la pieza, sus detalles y el sistema de medición para orientar la elección del escáner y su montaje.
Capacitación personalizada
Capacitación presencial o remota para preparar el escaneo, combinar captura y palpado, y analizar los datos 3D.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre configuración, captura y análisis de los resultados.
Integración de la medición
Ayudamos a poner en marcha escáner, equipo portador y software para conectar la captura con la inspección dimensional.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre Kreon Zephyr III 300
Resolución, línea láser, integración y usos del Zephyr III 300.
¿Qué es Kreon Zephyr III 300?
Es un escáner láser azul de Kreon con línea máxima de 300 mm, resolución entre puntos de 60 µm y MPE de tamaño de 26 µm en la prueba oficial de esfera.
¿Qué puede medir Zephyr III 300?
Captura superficies 3D de piezas grandes para inspección dimensional, comparación con CAD e ingeniería inversa.
¿Cómo se compara Zephyr III 300 con su familia?
El 300 ofrece la línea más ancha de la familia, de 300 mm; el 150 equilibra cobertura y detalle, y el 50 prioriza geometrías pequeñas. La elección depende del tamaño de pieza y la medición requerida.
¿Puede integrarse con una CMM?
Sí. Puede trabajar en CMM con orientación PH10 y palpador bajo el cabezal. También admite integración con brazos Kreon, robots y máquinas herramienta.
Conversemos sobre su aplicación para Zephyr III 300
Envíenos la pieza, los detalles a medir y el equipo donde trabajará. Le ayudamos a definir la captura y el análisis dimensional.
