SHINING 3D FreeScan UE Pro
FreeScan UE Pro de SHINING 3D es un escáner láser 3D de mano para inspección y digitalización de piezas industriales. Ofrece 26 líneas para cobertura rápida, 7 para detalles, una para cavidades y fotogrametría integrada para objetos grandes.
- 26 líneas de alta velocidad
- 7 líneas de detalle
- Fotogrametría para piezas grandes
SHINING 3D FreeScan UE ProEscáner láser 3D portátil
Captura de mano
FreeScan UE Pro pesa 840 g y utiliza conexión USB 3.0 para transferir los datos al software durante el escaneo.
Cobertura, detalle y cavidades
26 líneas azules cubren superficies amplias; 7 paralelas registran detalles y una línea alcanza agujeros profundos.
Referencia en objetos grandes
La fotogrametría integrada localiza marcadores sin objetivos codificados y mejora la referencia volumétrica.
Superficies difíciles
El escaneo láser permite capturar superficies oscuras o reflectantes para obtener su geometría 3D.
DESCRIPCIÓN
Escaneo láser 3D de piezas industriales con FreeScan UE Pro

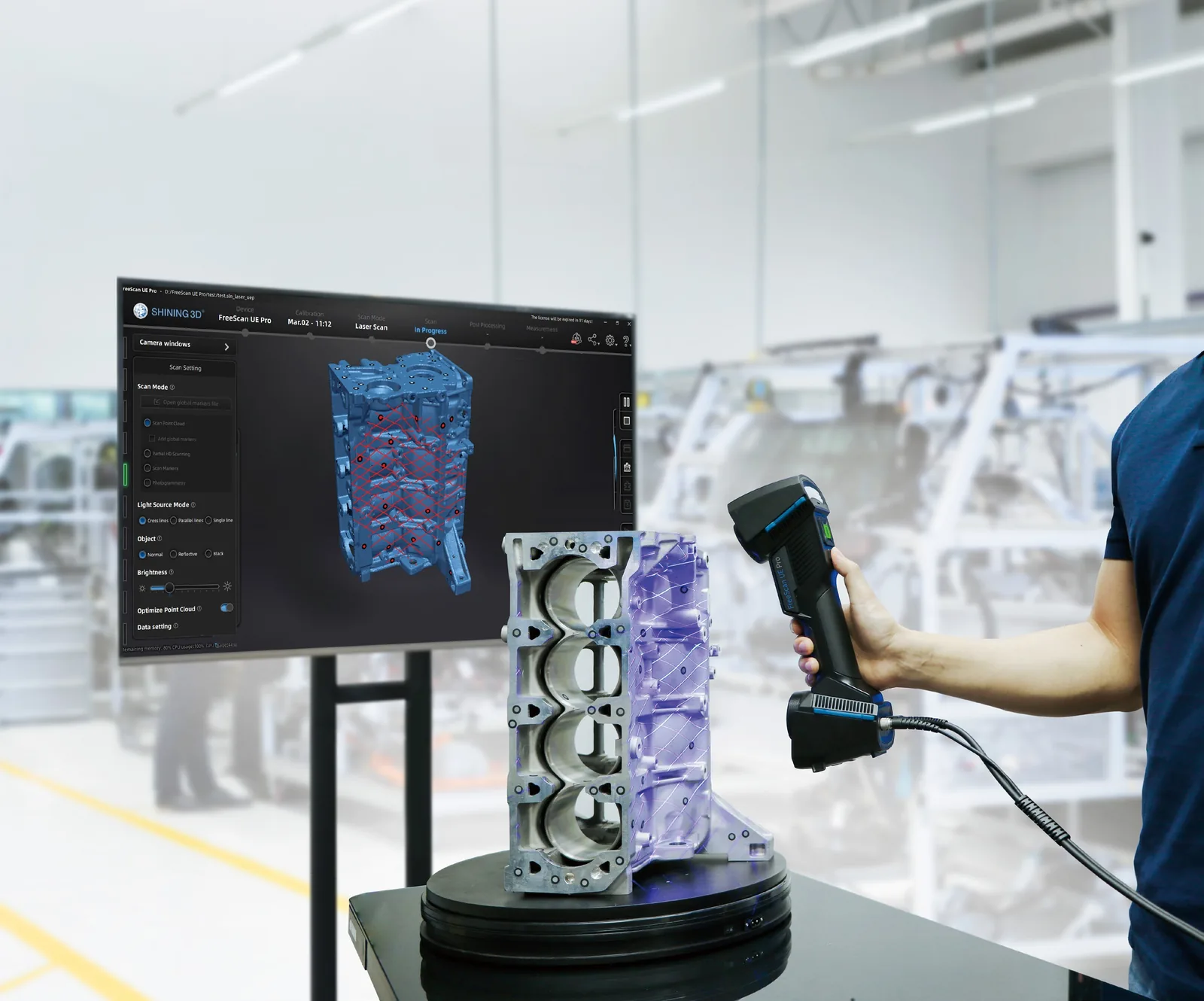

FreeScan UE Pro combina escaneo láser portátil con tres modos de captura y fotogrametría integrada. La geometría obtenida puede usarse en comparación CAD, inspección o ingeniería inversa.
El modo de 26 líneas permite recorrer zonas amplias; 7 líneas trabajan detalles y la línea única llega a cavidades. En piezas grandes, la fotogrametría ayuda a mantener la referencia de los marcadores.
Pieza y referencias
La fotogrametría integrada establece una referencia de posición para unir las capturas de una pieza grande con precisión, sin añadir objetivos codificados.
PROBLEMAS QUE RESUELVE
Capturar superficies amplias, detalles y acabados difíciles
La elección del modo láser depende del tamaño de la pieza, sus detalles y su acabado. FreeScan UE Pro también integra fotogrametría para controlar la referencia en objetos grandes.
Pieza física frente a modelo CAD
El escaneo registra la superficie real de un componente para compararla con una referencia digital y localizar diferencias de forma.
Piezas grandes con referencia volumétrica
La fotogrametría integrada localiza marcadores sobre la pieza y ayuda a conservar la referencia al recorrer superficies extensas.

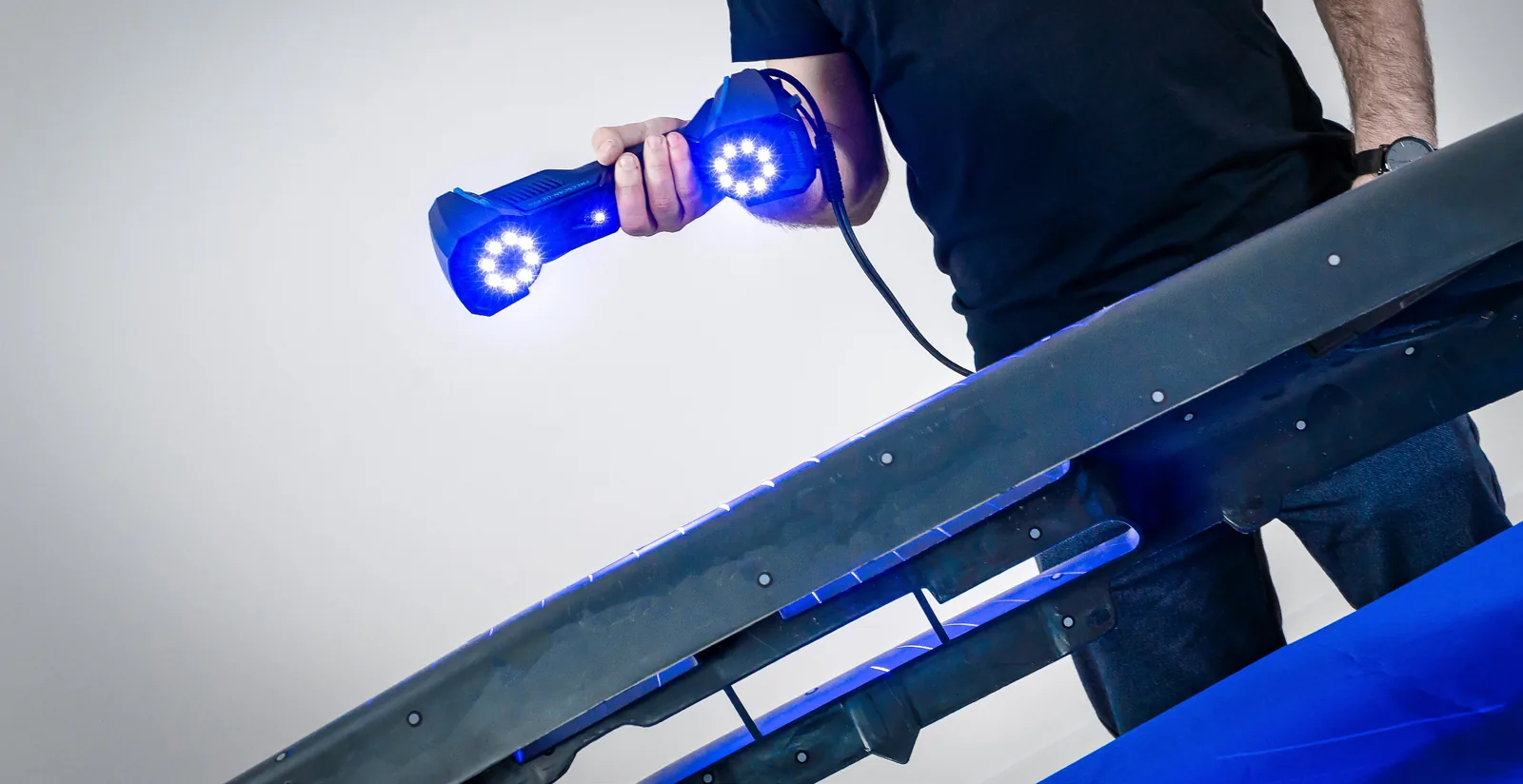

Superficies oscuras y reflectantes
El láser azul permite trabajar sobre acabados que suelen dificultar la captura óptica. El modo y la preparación se eligen según la superficie concreta.
CAPACIDADES
Tres modos láser y fotogrametría integrada
FreeScan UE Pro ofrece 26 líneas láser para alta velocidad, siete para detalle y una para zonas profundas. La fotogrametría ayuda a mantener la precisión en piezas grandes; el escaneo utiliza marcadores para el seguimiento.
26 líneas para cobertura
El modo de 26 líneas azules alcanza hasta 1.850.000 puntos por segundo para cubrir superficies extensas.
7 líneas y cavidades
Cambie a 7 líneas paralelas para detalles o a la línea única para agujeros profundos y cavidades. El acceso físico determina qué superficies pueden registrarse.
Precisión en piezas grandes
La fotogrametría integrada ayuda a mantener la precisión al escanear piezas grandes: relaciona las distintas zonas capturadas mediante una referencia de posición, sin objetivos codificados. En este modo, la precisión volumétrica es de 0,02 mm + 0,015 mm por metro.
Distancia entre puntos configurable
La distancia entre puntos se ajusta de 0,01 a 10 mm. Este parámetro define la separación entre los puntos de la malla y permite adaptar el detalle de captura al trabajo.
APLICACIONES
Aplicaciones industriales de FreeScan UE Pro
FreeScan UE Pro captura componentes de automoción, aeroespacial, embarcaciones y piezas de taller. La malla obtenida puede utilizarse en inspección, documentación o ingeniería inversa.
Componentes automotrices
La geometría capturada puede compararse con el CAD nominal para revisar forma, bordes y zonas de montaje.
Piezas aeroespaciales
En motores y estructuras, la captura 3D permite documentar superficies y preparar análisis de forma frente a una referencia.
Embarcaciones y objetos grandes

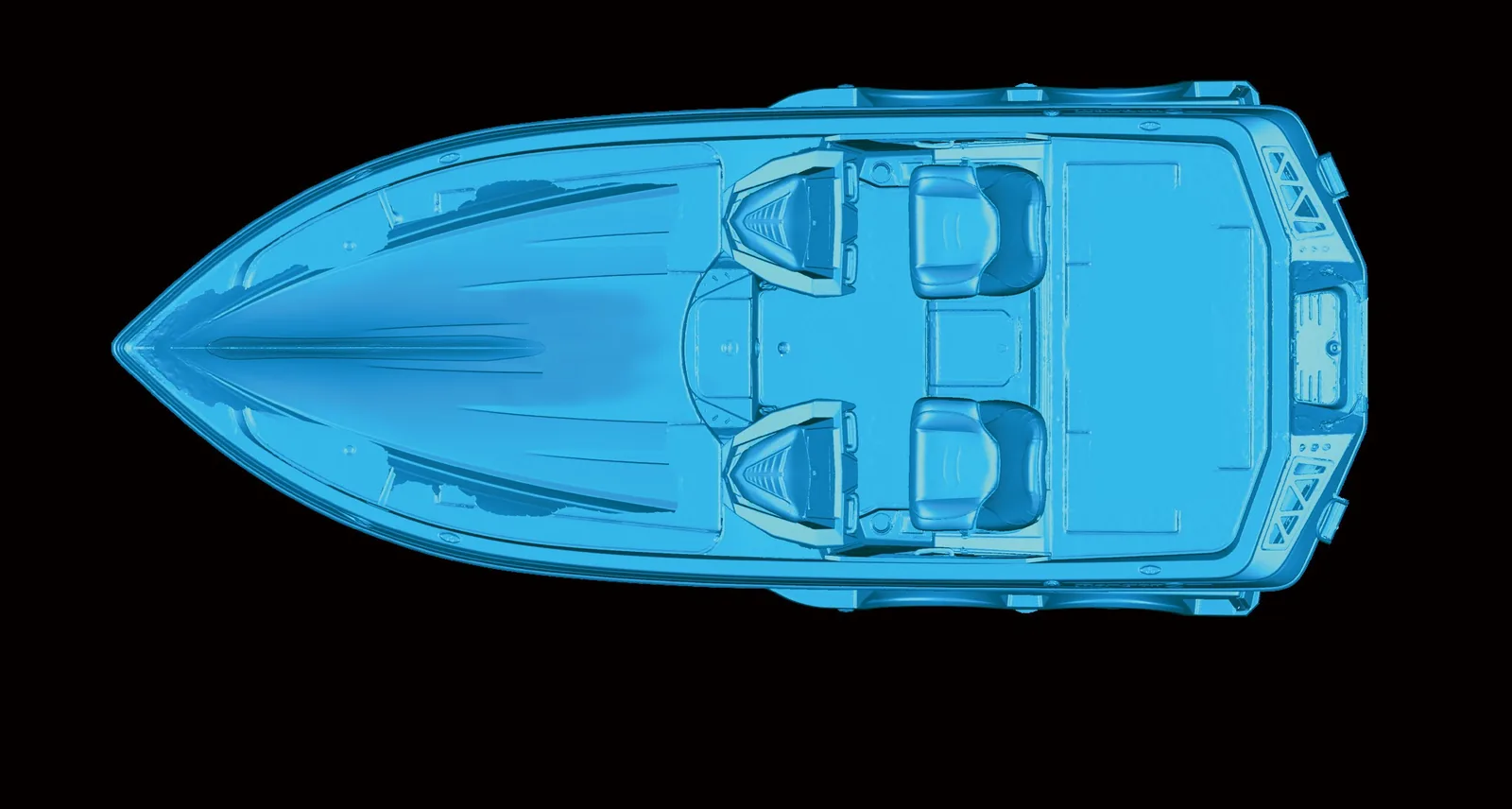

La fotogrametría ayuda a mantener referencias de escala al digitalizar superficies extensas, como las de una embarcación.
Medición en taller

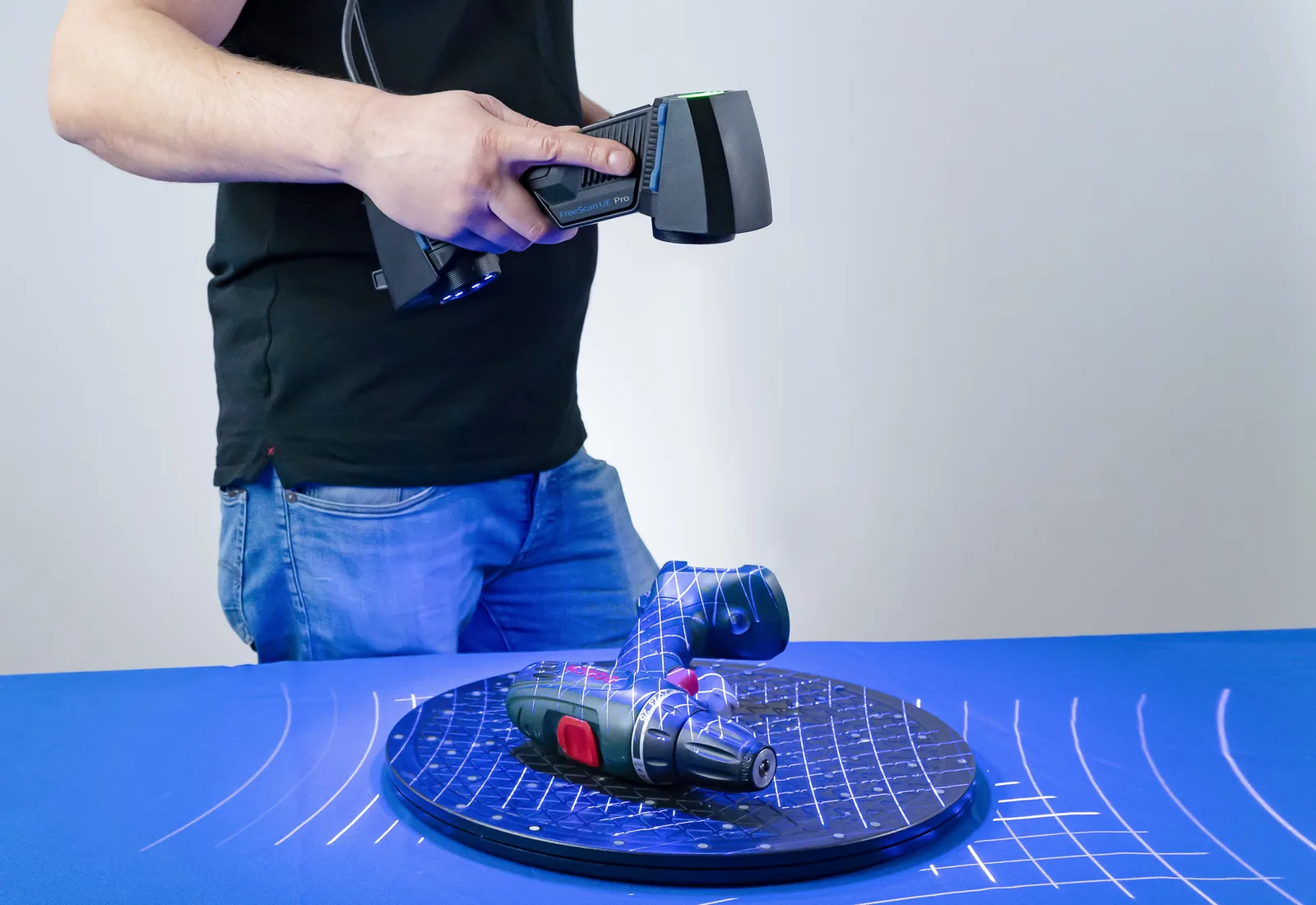

El equipo portátil permite registrar una pieza cerca de su puesto de trabajo y enviar los datos a inspección o ingeniería inversa.
CONFIGURACIÓN
Qué definir antes de seleccionar FreeScan UE Pro
El tamaño y la geometría de la pieza orientan la elección del modo láser. La comparación con CAD o la reconstrucción de la pieza determinan el detalle y el software de análisis necesarios.
Pieza y superficie
Los marcadores permiten seguir la posición del escáner durante la captura. El modo de una línea alcanza zonas profundas, como agujeros y cavidades.
Resultado requerido
Defina si la salida alimentará una comparación CAD, un proceso de ingeniería inversa o documentación de la pieza. Así se elige la resolución y el flujo de software apropiados.
Entorno y operación
La conexión USB 3.0 transfiere los datos al software durante la captura. La fotogrametría integrada aporta una referencia de posición para mantener la precisión en piezas grandes.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección, puesta en marcha y uso de FreeScan UE Pro para integrar la captura 3D al trabajo de su equipo.
Asesoramiento para decidir
Revisamos la pieza, sus superficies y el objetivo de medición para orientar el modo de captura y el equipo adecuado.
Capacitación personalizada
Capacitación presencial o remota para preparar la pieza, elegir el modo de escaneo y gestionar los datos capturados.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre la operación del escáner y el flujo posterior de datos 3D.
Puesta en marcha e integración
Ayudamos a poner en marcha el equipo y a conectar la captura con el software de inspección o ingeniería inversa que utilizará los datos.
PREGUNTAS FRECUENTES
Preguntas para evaluar FreeScan UE Pro
Cómo elegir el modo de captura, trabajar con piezas grandes y continuar con los datos 3D.
¿Qué referencias necesita el seguimiento durante el escaneo?
FreeScan UE Pro utiliza marcadores para seguir la posición del escáner. Prepare su distribución en las zonas que necesita capturar y el acceso a esas referencias durante el recorrido.
¿La malla obtenida equivale a un CAD editable?
La malla describe la superficie capturada. Para continuar con un modelo CAD editable, necesita reconstruir la geometría en un flujo de ingeniería inversa; para revisar desviaciones, utilice un software de inspección compatible con la referencia de la pieza.
¿Qué información se necesita para comparar esta solución?
Conviene conocer tamaño, material, geometría y accesibilidad de la pieza, además del uso posterior de los datos. El escaneo utiliza marcadores de seguimiento; el software de destino define la preparación de salida.
¿Qué acompañamiento ofrece MultiCAM?
MultiCAM puede acompañar la elección y puesta en marcha del escáner, capacitar al equipo y atender consultas técnicas por correo, teléfono o WhatsApp durante su uso.
Prepare la captura de su pieza con FreeScan UE Pro
Cuéntenos las dimensiones, el acabado y la aplicación de su pieza. MultiCAM lo ayuda a elegir el modo de escaneo y el software para analizar los datos 3D.
