KREON TECHNOLOGIES · ESCANEO Y MEDICIÓN 3D
KREON ZEPHYR III 150

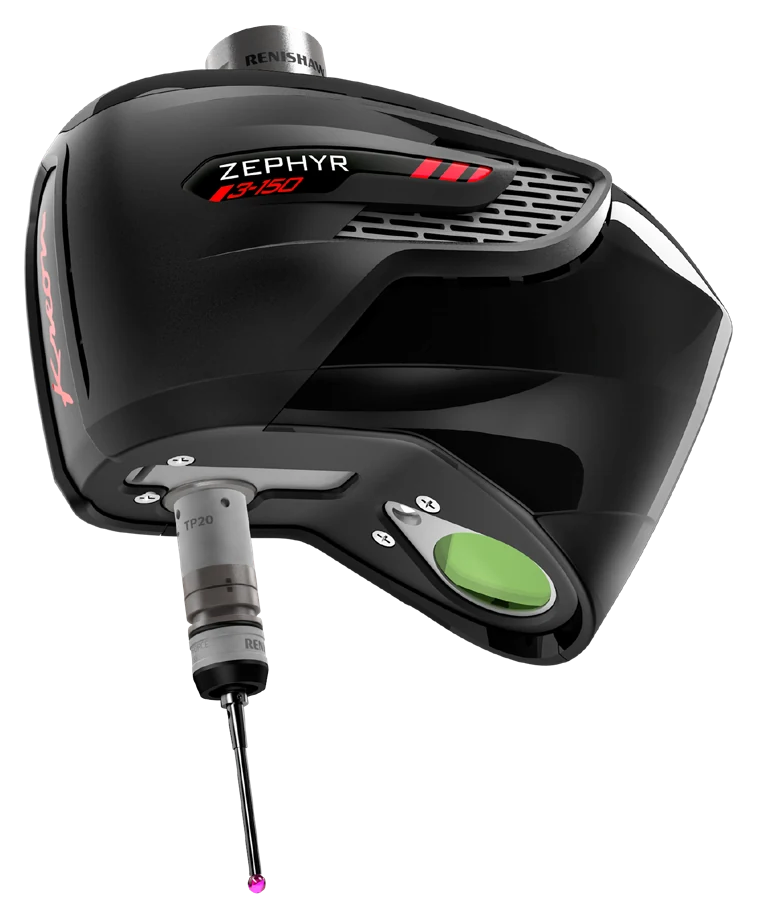

Kreon Zephyr III 150 es un escáner 3D de láser azul para inspección y digitalización en CMM y brazos de medición. Su línea de 150 mm y resolución entre puntos de 50 µm equilibran cobertura y detalle en piezas de mayor tamaño.
- Error máximo de tamaño de 14 µm
- Línea láser máxima de 150 mm
- Hasta 600.000 puntos por segundo
KREON ZEPHYR III 150Escaneo 3D y metrología industrial
Error de tamaño (MPE)
Error máximo permitido de tamaño de 14 µm en el ensayo sobre una esfera de referencia.
Línea láser
Línea de láser azul de hasta 150 mm para cubrir superficies de piezas y herramentales.
Adquisición
Hasta 600.000 puntos por segundo para generar nubes de puntos densas.
Frecuencia
Frecuencia máxima de 300 Hz para adquirir datos durante el movimiento del cabezal.
DESCRIPCIÓN
Zephyr III 150 para inspección 3D en CMM
Zephyr III 150 es el modelo intermedio de la familia Kreon. Ofrece una línea láser máxima de 150 mm, resolución entre puntos de 50 µm y hasta 600.000 puntos por segundo. El error máximo permitido (MPE) de tamaño es 14 µm en la prueba de tamaño de una esfera de referencia.
La línea de 150 mm permite cubrir superficies de herramientas y piezas medianas con menos pasadas que el modelo 50. Los datos 3D pueden utilizarse en inspección dimensional, comparación con CAD e ingeniería inversa.
Puede integrarse con CMM, brazos de medición, robots y máquinas herramienta. En CMM, la conexión PH10 permite varias orientaciones; un palpador debajo del escáner combina medición por contacto y captura sin contacto en el mismo rango.
PROBLEMAS QUE RESUELVE
Cubrir superficies sin perder control dimensional
El Zephyr III 150 captura superficies de piezas y herramentales con una línea de 150 mm y puede combinar escaneo con palpado en el mismo rango de medición.
Superficies delicadas

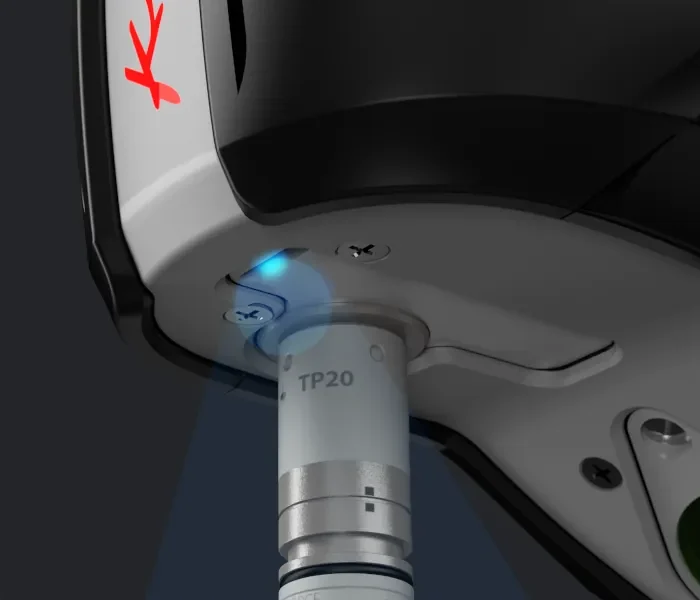

El láser azul registra la superficie sin contacto y genera puntos 3D para inspección o ingeniería inversa.
Cobertura de 150 mm
La línea láser más ancha reduce las pasadas necesarias para digitalizar superficies de herramientas y piezas medianas.

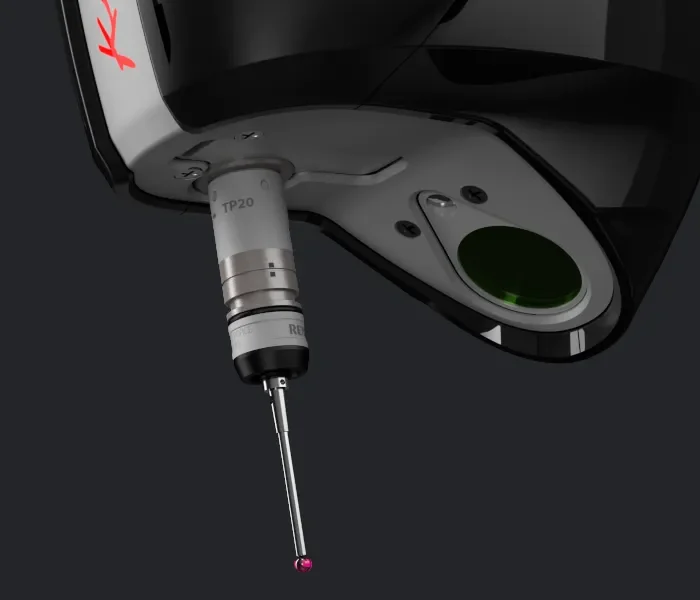

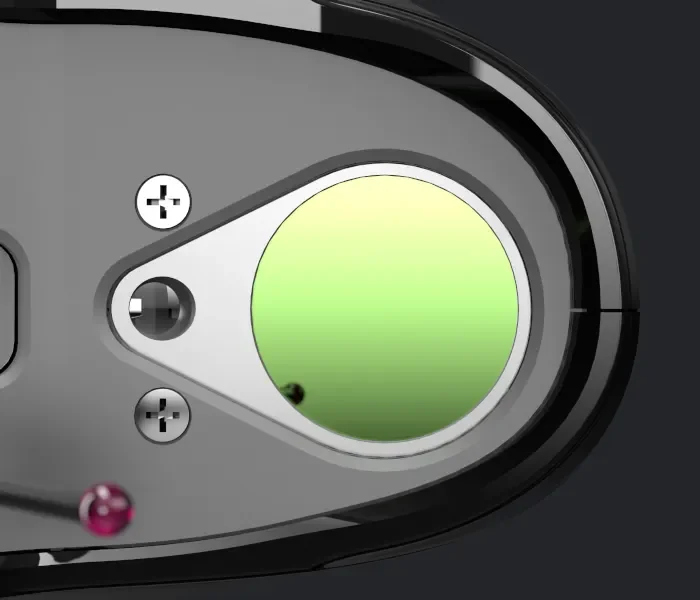

Escaneo y palpado
Un palpador debajo del cabezal permite medir características por contacto sin retirar el escáner.
CAPACIDADES
Capacidades técnicas de Zephyr III 150
Los valores oficiales del modelo 150 permiten contrastar cobertura, resolución y error de tamaño con los Zephyr III 50 y 300.
Error de tamaño
El error máximo permitido (MPE) del escáner es de 14 µm en la prueba de tamaño de una esfera de referencia. Este valor caracteriza al cabezal; la exactitud del sistema completo también depende del equipo portador.
Línea láser
La línea de láser azul alcanza 150 mm. El campo de visión es de 110 mm y la distancia de trabajo es de 85 mm.
Adquisición
Adquiere hasta 600.000 puntos por segundo con una resolución entre puntos de 50 µm.
Frecuencia
La frecuencia máxima es de 300 Hz. El escáner incorpora compensación de temperatura para mantener la medición durante su uso.
APLICACIONES
Inspección y digitalización con Zephyr III 150
La captura de superficies combina inspección en CMM, control de herramentales, comparación con CAD e ingeniería inversa. La línea de 150 mm ofrece cobertura para piezas medianas sin perder la resolución de 50 µm entre puntos.

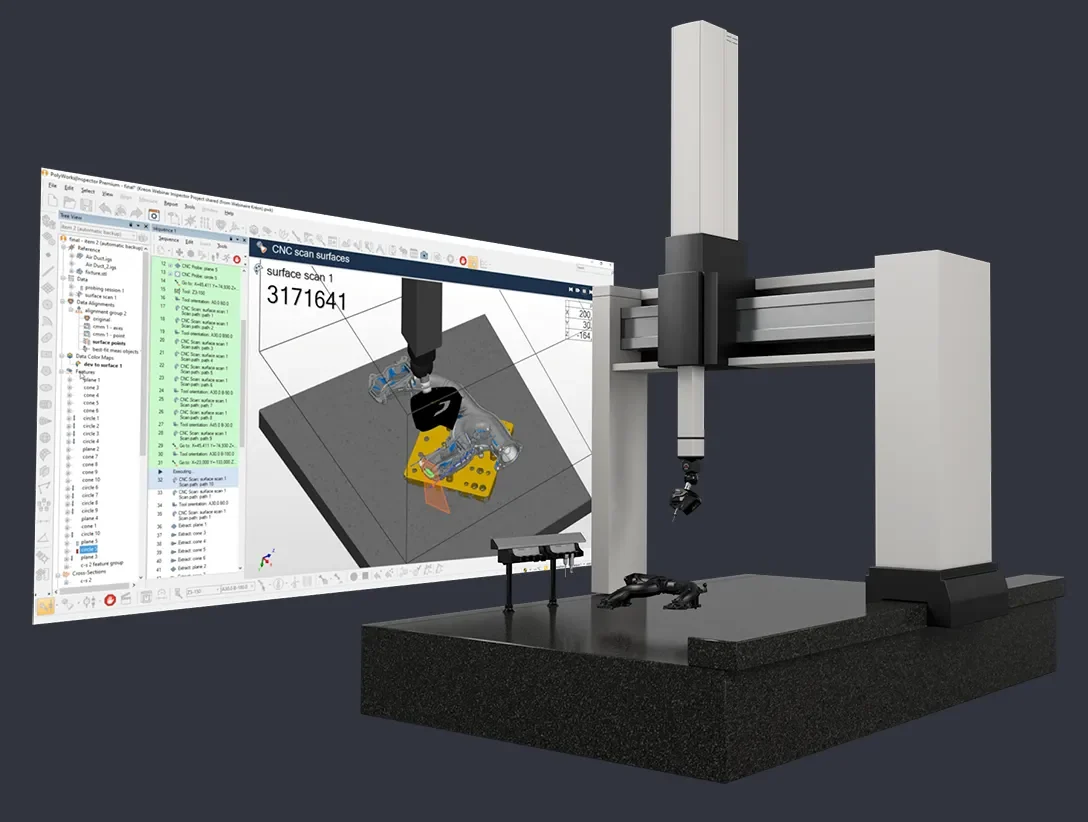

Inspección automatizada en CMM
La captura de superficies se combina con orientación PH10 y palpado para comprobar formas y características dimensionales en un mismo programa de medición.
Control de herramentales
El escaneo permite inspeccionar formas de moldes y herramientas y localizar marcas de mecanizado o electroerosión que requieren revisión.

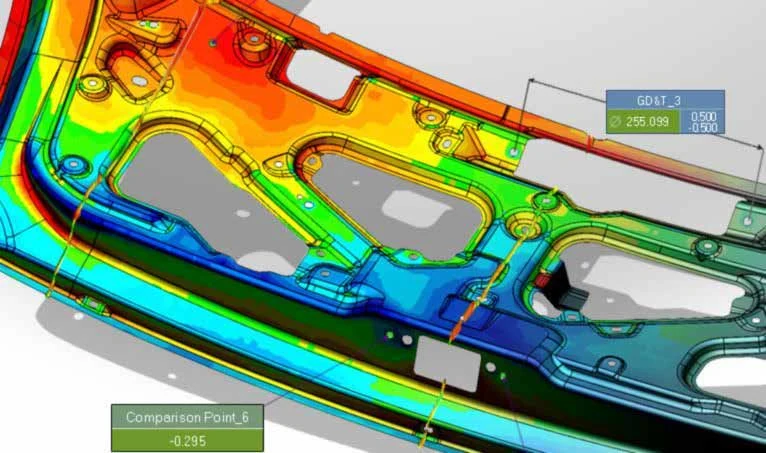

Comparación con CAD
La nube de puntos permite comparar superficies con el diseño y localizar desviaciones en software de metrología.

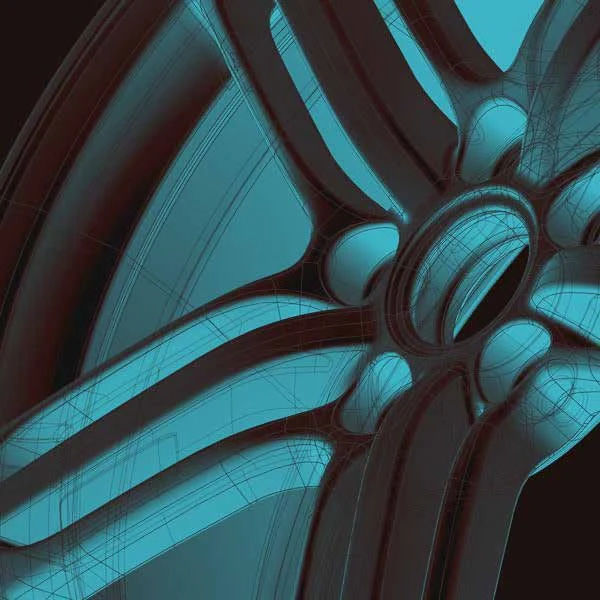

Ingeniería inversa
La captura 3D de piezas sin modelo CAD permite reconstruir su geometría para diseño, mantenimiento o fabricación de componentes.
CONFIGURACIÓN
Cómo integrar Zephyr III 150 en su medición
Defina el tamaño de pieza, la cobertura necesaria, el equipo portador y el flujo de análisis antes de elegir el montaje.
Pieza y superficie
Identifique las superficies a cubrir, los detalles a medir y las zonas que requieren escaneo o palpado.
Entorno e integración
Seleccione CMM, brazo Kreon u otro equipo compatible y determine si se necesita cabezal PH10 o palpador bajo el escáner.
Resultado requerido
Defina la comparación con CAD, el análisis GD&T o la reconstrucción digital y el software que procesará la nube de puntos.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección e integración del Zephyr III 150 con el equipo de medición y el flujo de inspección 3D.
Asesoramiento para decidir
Revisamos la pieza, sus detalles y el sistema de medición para orientar la elección del escáner y su montaje.
Capacitación personalizada
Capacitación presencial o remota para preparar el escaneo, combinar captura y palpado, y analizar los datos 3D.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre configuración, captura y análisis de los resultados.
Integración de la medición
Ayudamos a poner en marcha escáner, equipo portador y software para conectar la captura con la inspección dimensional.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre Kreon Zephyr III 150
Resolución, línea láser, integración y usos del Zephyr III 150.
¿Qué es Kreon Zephyr III 150?
Es un escáner láser azul de Kreon con línea máxima de 150 mm, resolución entre puntos de 50 µm y MPE de tamaño de 14 µm en la prueba oficial de esfera.
¿Qué puede medir Zephyr III 150?
Captura superficies 3D de piezas y herramientas para inspección dimensional, comparación con CAD e ingeniería inversa.
¿Cómo se compara Zephyr III 150 con su familia?
El 150 ofrece línea de 150 mm y resolución de 50 µm; el 50 prioriza el detalle fino y el 300 aumenta la cobertura. La elección depende del tamaño de la pieza y la medición requerida.
¿Puede integrarse con una CMM?
Sí. Puede trabajar en CMM con orientación PH10 y palpador bajo el cabezal. También admite integración con brazos Kreon, robots y máquinas herramienta.
Conversemos sobre su aplicación para Zephyr III 150
Envíenos la pieza, los detalles a medir y el equipo donde trabajará. Le ayudamos a definir la captura y el análisis dimensional.
