Baty R14
Baty R14 permite revisar perfiles, radios y ángulos de piezas mecanizadas y torneadas sin tocar cada borde. Su proyección horizontal presenta la forma ampliada en una pantalla de 340 mm; las opciones XLS, GXL y FT2-E permiten elegir desde lectura XY hasta geometría, detección de bordes e informes.
- Perfil horizontal sin contacto
- Recorridos de 175 × 100 mm
- Lectura XY, geometría o FT2-E
Baty R14Metrología industrial
Ver la forma de la pieza
La proyección horizontal amplía la silueta para observar radios, ángulos y contornos de componentes torneados.
Preparar la presentación
La mesa ranurada admite accesorios de sujeción. La orientación de la pieza y la iluminación permiten presentar el perfil que necesita medir.
Elegir cómo medir
XLS presenta coordenadas; GXL incorpora funciones geométricas; FT2-E añade sensor óptico, software Fusion 2D e informes.
Conservar el control
Con FT2-E puede guardar resultados, generar vistas acotadas y exportar datos a Excel junto con sus tolerancias.
DESCRIPCIÓN
Cómo ayuda Baty R14 en la inspección de perfiles
Baty R14 es un proyector de perfiles horizontal de sobremesa de Bowers Group. El operario sujeta y orienta la pieza, selecciona el aumento y prepara la iluminación para proyectar la característica de interés. La imagen ampliada permite observar y medir el contorno sin apoyar un palpador sobre cada borde.
El recorrido de la mesa y el campo óptico cumplen funciones distintas: el primero permite desplazar la pieza; el segundo determina cuánto perfil se observa con el objetivo elegido. La pantalla de 340 mm presenta la imagen ampliada. Para elegir la configuración conviene partir del plano, la sujeción y las dimensiones que necesitan comprobarse, y después definir el lector y el registro del resultado.
PROBLEMAS QUE RESUELVE
Observar, relacionar y registrar el perfil
La proyección y las opciones de lectura intervienen en tareas diferentes del control.
Medir bordes sensibles al contacto

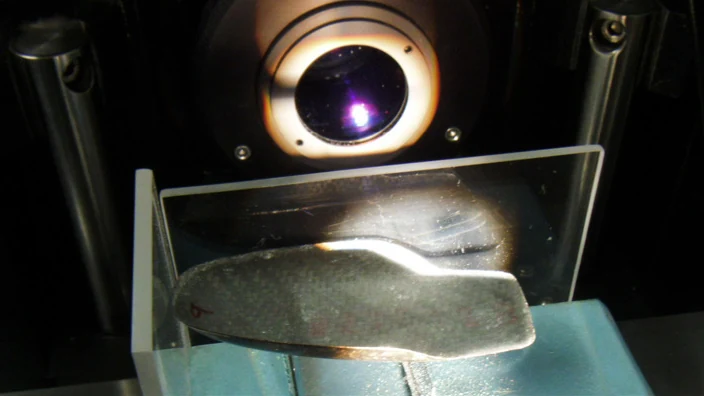

La medición óptica evita apoyar una punta sobre el contorno observado. Bowers documenta su uso con piezas de material compuesto flexibles: la presentación y sujeción deben conservar la forma que se necesita comprobar.
Relacionar forma y dimensiones

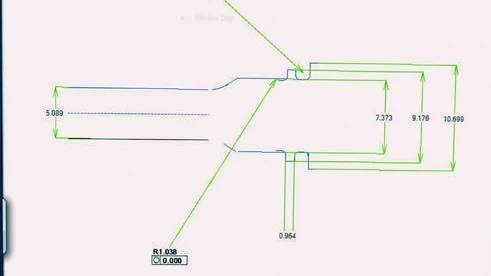

Las funciones geométricas de GXL permiten trabajar con puntos, líneas, círculos, distancias y ángulos. FT2-E incorpora una vista acotada de la pieza para leer las características medidas y sus tolerancias en una misma representación.
Registrar la inspección en el puesto

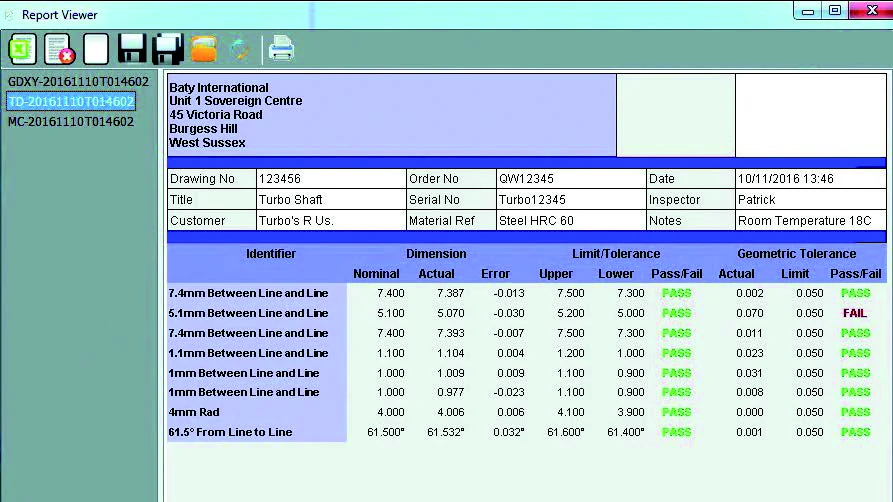

FT2-E reúne los valores y tolerancias en informes con clasificación de cada dimensión. Su vínculo con Excel permite conservar los datos del control sin volver a transcribir cada lectura para formar el registro.
CAPACIDADES
Preparar la imagen y el método de lectura
Cada mecanismo cumple una tarea; la detección automática y los informes corresponden a FT2-E.
Proyección e iluminación
La iluminación de perfil genera la silueta y la iluminación de superficie por fibra óptica ayuda a observar características de la cara presentada. El operario elige la iluminación según el borde o detalle que necesita medir.
Aumento y acceso óptico
Dispone de objetivos de 10×, 20×, 25×, 50× y 100×. A mayor aumento cambia el campo observado y la distancia de trabajo; compare el objetivo con el tamaño del detalle y el espacio disponible para presentar la pieza.
Proyección de formas roscadas
El ajuste de hélice de la fuente de luz, de ±7°, permite preparar la proyección de perfiles roscados. La orientación y la sujeción deben presentar la forma requerida por el control.
Puntos y secuencia de control
En FT2-E, el sensor óptico montado en pantalla toma puntos cuando el perfil pasa por él. Fusion 2D utiliza esos datos para construir geometrías y guiar la secuencia de medición; no convierte el desplazamiento manual de la mesa en un movimiento CNC.
APLICACIONES
Aplicaciones de inspección con R14
Observe perfiles, radios, ángulos y bordes visibles mediante proyección. La orientación, la iluminación y la sujeción deben presentar la característica que necesita comprobar respecto del plano.
Radios y ángulos de torneados

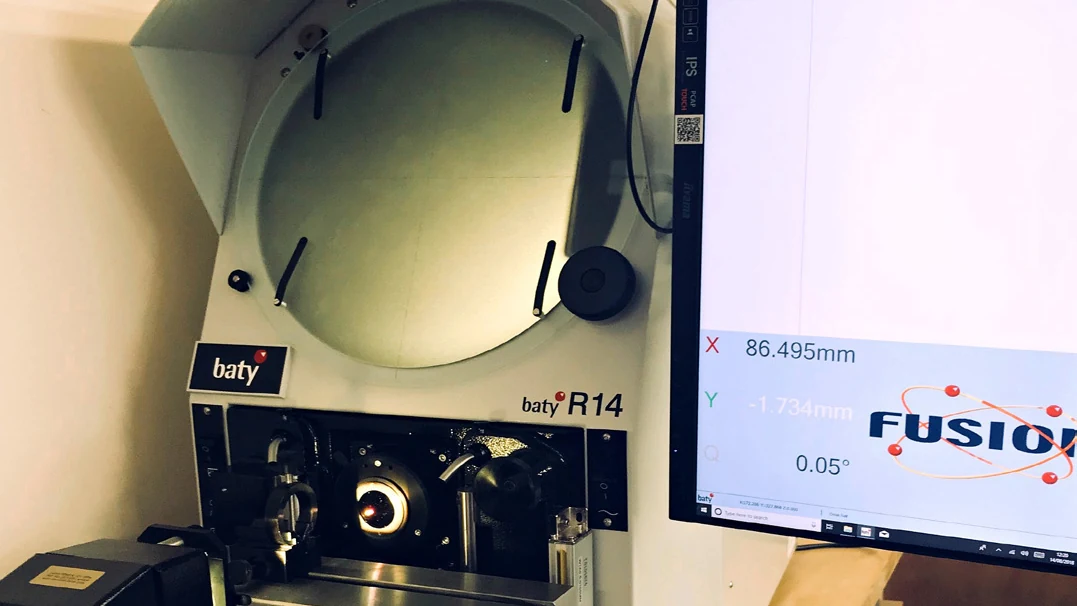

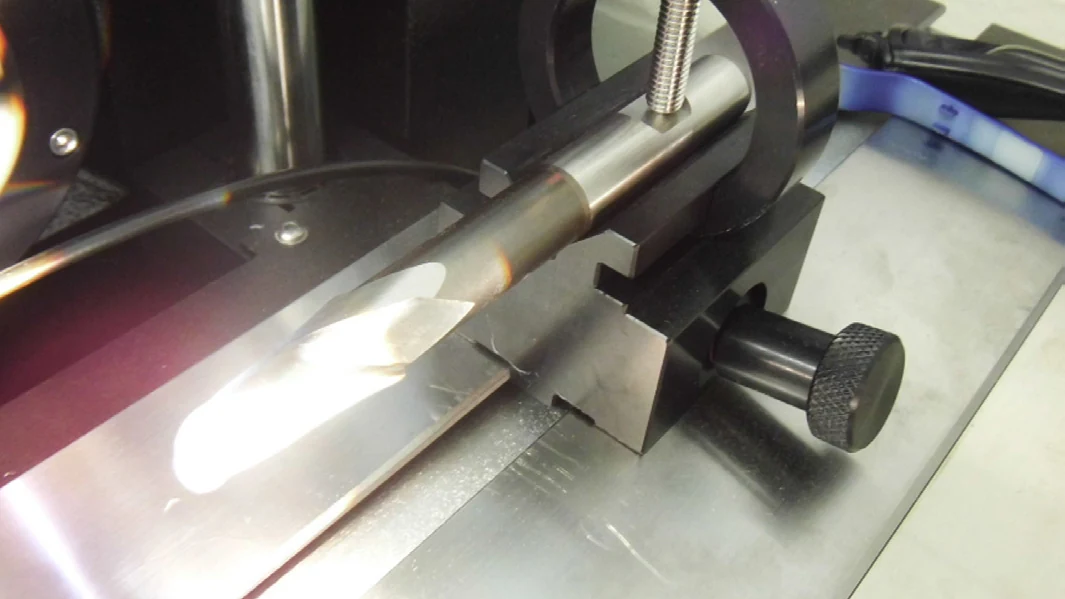

Inspeccione radios enlazados y ángulos de componentes mecanizados con R14 FT2-E. La proyección muestra el contorno y el software geométrico relaciona las características con el control dimensional.
Componentes plásticos moldeados

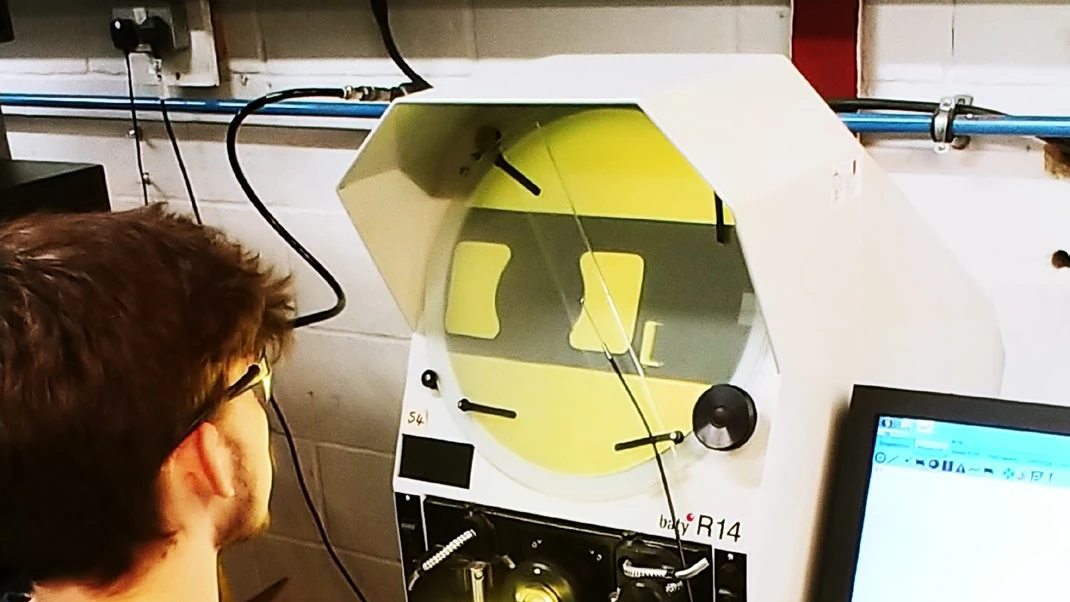

En piezas plásticas moldeadas, prepare la orientación, la iluminación y las referencias de medición para presentar los bordes y dimensiones requeridos por el plano. R14 permite observar y medir esas características mediante proyección.
Diámetros y perfiles de herramientas
Revise diámetros y desgaste de herramientas de corte a partir de su perfil ampliado. La orientación y la sujeción deben presentar el filo y las características visibles que necesita controlar.
CONFIGURACIÓN
Elegir lector, aumento y presentación
Los tres lectores se ofrecen con pantalla de 340 mm y recorridos de 175 × 100 mm. Revise campo óptico, distancia de trabajo, orientación y sujeción. La resolución de 0,5 µm describe la lectura; la exactitud del control requiere evaluar el método y sus condiciones. El registro que necesita obtener también interviene en la elección.
R14-XLS: lecturas XY
Lector de dos ejes con modos absoluto e incremental, puesta a cero y conversiones mm/pulgada y radio/diámetro. Adecuado para trabajar con coordenadas cuando no necesita construir geometrías ni generar informes FT2-E.
R14-GXL: geometría 2D
Pantalla táctil de 7 pulgadas y funciones de punto, línea, círculo, ranura, distancia y ángulo. Incluye lista de características, vista gráfica, programación y tolerancias para organizar el control geométrico.
R14-FT2-E: sensor e informes
Fusion 2D, sensor óptico en pantalla, vista acotada, informes, SPC, exportación a Excel y comparación con perfiles DXF. Elija esta opción si necesita captura de puntos y un registro geométrico de la inspección.
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar un control de perfiles, MultiCAM acompaña la elección del lector, la óptica y la preparación de la pieza, junto con la puesta en marcha y el aprendizaje de la operación.
Asesoramiento técnico
Revisamos la pieza, el plano, las tolerancias y la sujeción para relacionar el aumento, el campo óptico y la opción de lectura con las dimensiones que necesita comprobar.
Implementación
Acompañamos la puesta en marcha y la preparación del trabajo de inspección para que el equipo se incorpore al proceso de control de piezas.
Capacitación personalizada
Trabajamos sobre la presentación de la pieza, la lectura de las características y el uso de las funciones de la configuración elegida, con tareas vinculadas a su aplicación.
Soporte técnico
Ayudamos a revisar dudas de operación, uso del software y preparación del control para continuar utilizando la solución en las tareas de inspección.
Comparta el plano, la pieza y el registro de control que necesita obtener. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir si R14 corresponde a su control
¿Para qué sirve la proyección horizontal de Baty R14?
Presenta el perfil ampliado de la pieza en la pantalla y es adecuada para componentes mecanizados y torneados que puedan sujetarse y orientarse en la mesa. Permite observar y medir contornos visibles sin palpar cada borde.
¿Qué cambia entre XLS, GXL y FT2-E?
XLS ofrece lectura de coordenadas XY. GXL incorpora funciones geométricas 2D, vista gráfica y tolerancias. FT2-E añade sensor óptico en pantalla, Fusion 2D, informes, SPC, Excel y comparación con perfiles DXF. La elección depende de cómo necesita medir y registrar el control.
¿Los 175 × 100 mm son el campo que se ve en pantalla?
Son los recorridos lateral y vertical de la mesa. El campo óptico depende del objetivo y su aumento; la pantalla presenta la imagen ampliada. Para elegir debe comprobar tanto los recorridos como el campo, la distancia de trabajo y la sujeción.
¿FT2-E mueve automáticamente la mesa?
El sensor toma puntos del perfil y el software guía la secuencia de características. El R14 conserva la operación manual de la mesa; la secuencia de inspección y la detección óptica no equivalen a un sistema de movimiento CNC.
¿Qué necesita la pieza para medirse sin contacto?
El borde o la característica deben quedar visibles con la iluminación y el objetivo adecuados. La pieza necesita una presentación estable en la mesa. El método óptico evita el contacto del sensor con el borde medido, pero la orientación y la sujeción siguen formando parte del control.
¿Cómo puede conservar los resultados con FT2-E?
Fusion 2D genera vistas acotadas e informes con resultados y tolerancias, permite exportarlos a Excel y dispone de funciones SPC. Estas capacidades corresponden a la configuración FT2-E; conviene definir el registro requerido antes de elegir el lector.
Consulte por Baty R14
Comparta la pieza, el plano y el registro de inspección que necesita para evaluar la óptica, la sujeción y el lector de Baty R14.
