WENZEL exaCT M

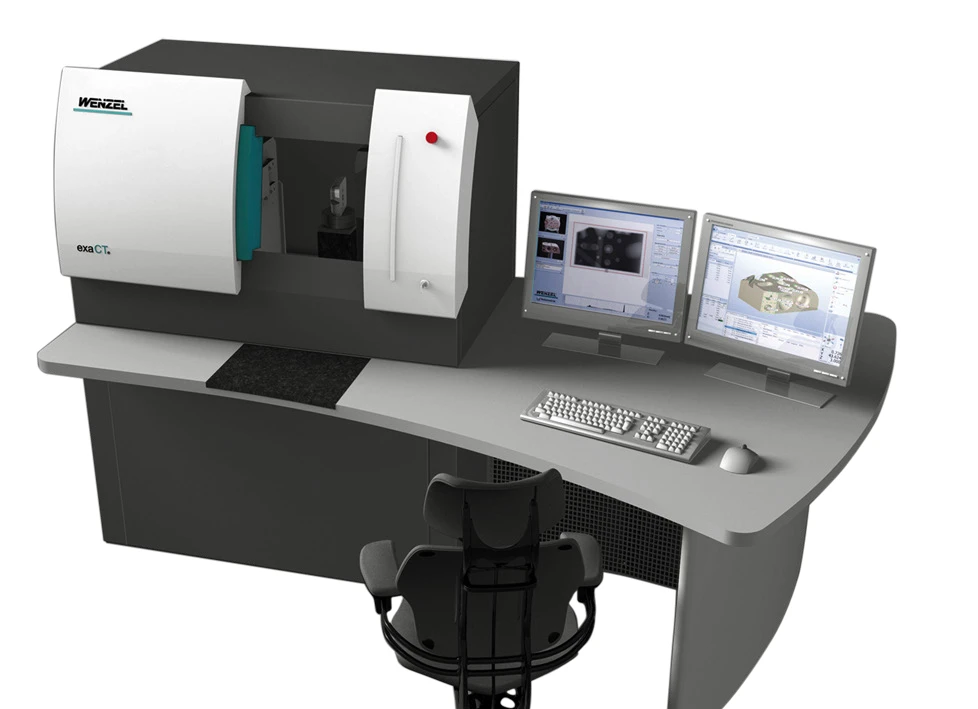

WENZEL exaCT M es un sistema de tomografía industrial para inspeccionar el interior de piezas y conjuntos sin cortarlos. Reconstruye un volumen 3D para analizar defectos, verificar montajes y medir geometrías internas y externas desde una estación de trabajo integrada.
- Inspección no destructiva del interior
- Medición de geometrías inaccesibles
- Adquisición y evaluación en el mismo puesto
WENZEL exaCT MTomografía industrial
225 kV
Fuente de rayos X del modelo exaCT M225.
Ø 150 mm
Diámetro máximo de pieza indicado por WENZEL.
Montajes
Análisis del conjunto sin desmontarlo.
Multimaterial
Aplicaciones en plásticos, metales ligeros y compuestos.
DESCRIPCIÓN
WENZEL exaCT M: de la pieza física al análisis de su interior
Cuando el control necesita ver conductos, paredes o componentes ocultos, la medición de la superficie deja información fuera del análisis. exaCT M obtiene radiografías y reconstruye la pieza en tres dimensiones: el volumen permite recorrer el interior y relacionar sus características con la geometría exterior.

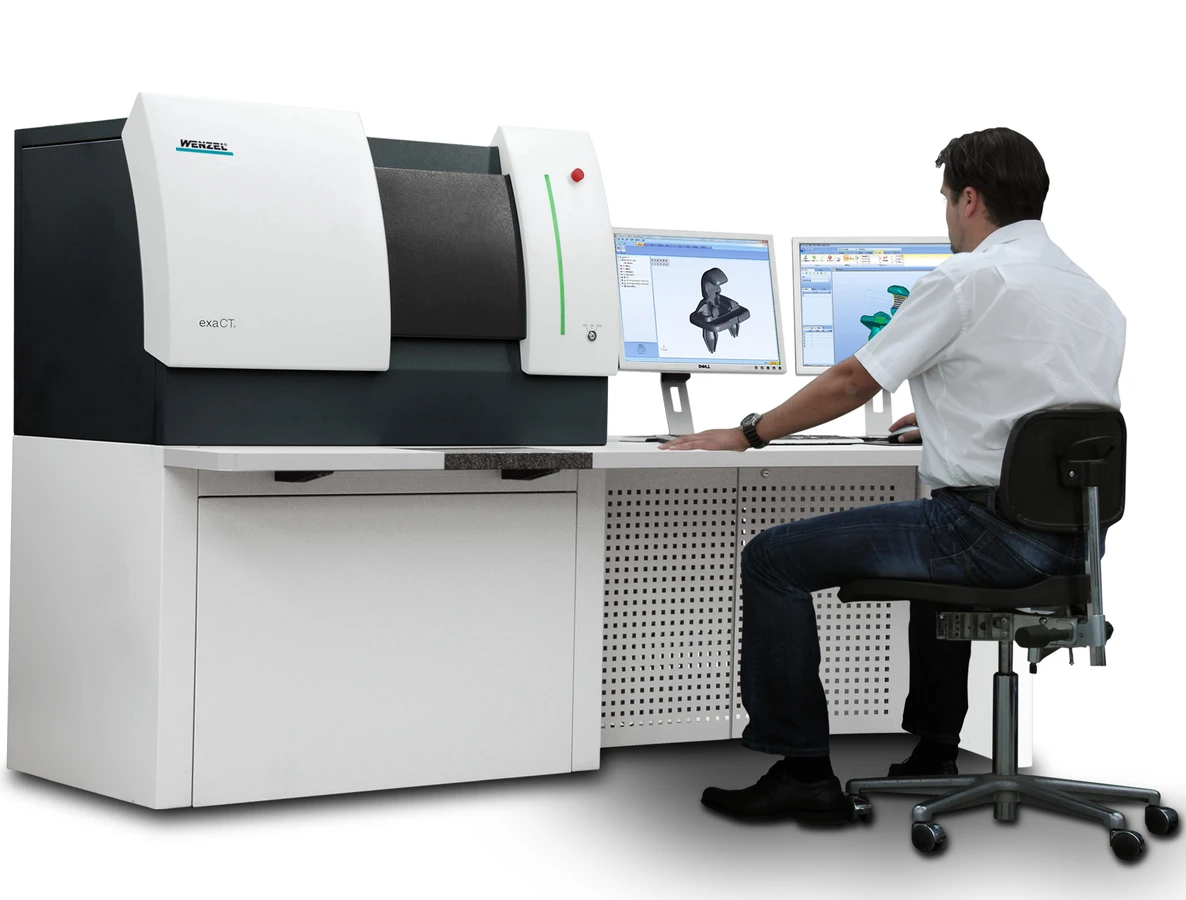

El concepto de puesto de trabajo reúne el sistema de adquisición y el equipo de evaluación en una mesa común. El operador puede pasar de la captura al análisis dimensional, la búsqueda de fallas o la revisión de un montaje en el mismo entorno. Para elegirlo, conviene partir de la pieza y de la característica que debe comprobarse: material, espesor atravesado, tamaño y detalle requerido orientan la evaluación.
PROBLEMAS QUE RESUELVE
Controles que necesitan información debajo de la superficie
Tres necesidades distintas para evaluar la tomografía frente a una inspección exclusivamente externa.
Geometrías ocultas a la medición externa
Conductos y paredes interiores pueden quedar fuera del alcance de una medición sobre la superficie. La reconstrucción volumétrica permite examinar esas características y preparar su evaluación dimensional en la pieza completa.
Revisar un interior sin cortar la pieza
Abrir una muestra cambia la pieza que se quiere estudiar. La inspección no destructiva con rayos X ofrece acceso al interior para investigar fallas o comprobar un conjunto conservando su montaje.
Conectar captura y evaluación
Después de adquirir los datos, el control necesita convertirlos en información útil. El puesto integrado de exaCT M reúne adquisición y análisis para revisar el volumen y sus características desde la misma estación.
CAPACIDADES
Un volumen para inspeccionar, medir y comprobar montajes
La utilidad de cada análisis depende de la característica que se busca y de la calidad de los datos adquiridos.
Reconstrucción tridimensional
Las radiografías se reconstruyen como un volumen 3D. Esto permite observar estructuras interiores y exteriores en una representación común y situar las zonas de interés antes de evaluarlas.
Medición dimensional virtual
WENZEL presenta exaCT M como una máquina de medición por coordenadas virtual. La geometría obtenida por tomografía permite evaluar características internas que no se alcanzan desde fuera; la resolución y el requisito de medición deben evaluarse sobre la pieza.
Análisis de fallas
La inspección no destructiva permite buscar discontinuidades internas y estudiar su ubicación en el volumen. Es una vía para analizar piezas de plástico o metales ligeros sin recurrir al corte de la muestra.
Verificación de conjuntos
La tomografía permite estudiar componentes en su posición de montaje. La visualización del interior ayuda a comprobar cómo se relacionan las piezas sin separar el conjunto para observarlo.
APLICACIONES
Aplicaciones en piezas y conjuntos pequeños
Tres trabajos que combinan inspección interior y evaluación de la pieza: comprobar un montaje, investigar porosidad y medir conductos.
Conjuntos ensamblados

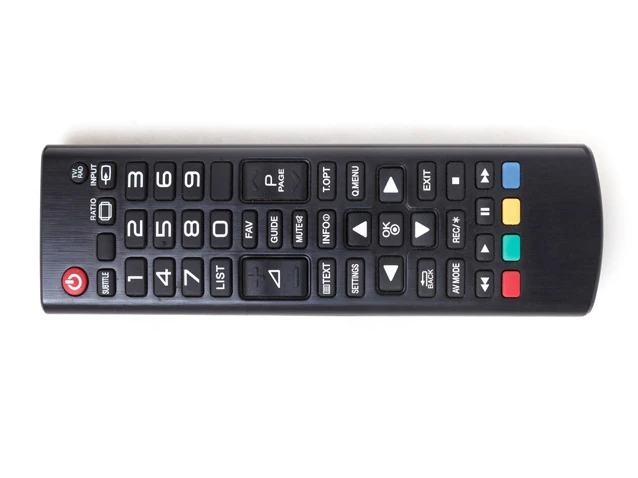

En un control remoto, la inspección permite estudiar el montaje interno sin abrir la carcasa. Es una aplicación para comprobar componentes ocultos en su posición dentro del conjunto.
Piezas fundidas de aluminio
La búsqueda de porosidad en una pieza fundida requiere información del material interior. El volumen tomográfico permite investigar discontinuidades y localizarlas dentro de la geometría de la pieza.
Conectores para mangueras

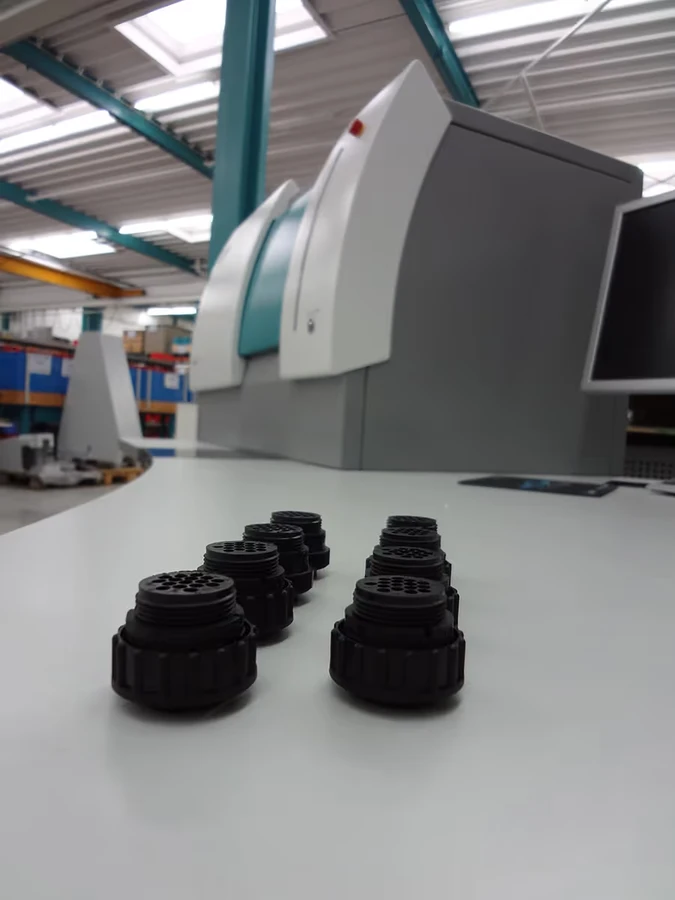

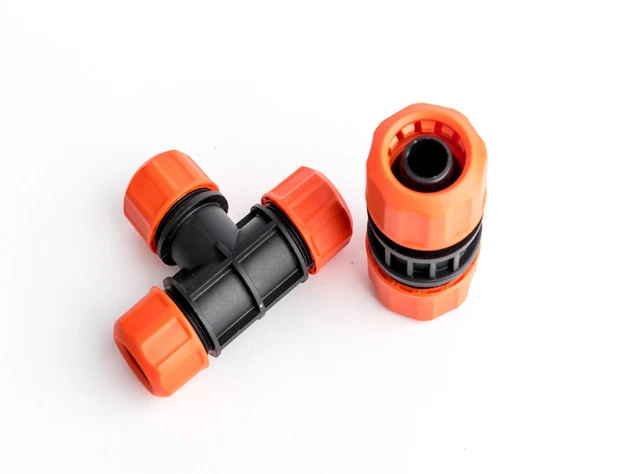

La evaluación dimensional de un conector combina características externas y conductos internos. La tomografía permite obtener ambas geometrías para estudiar las dimensiones relevantes de la pieza.
CONFIGURACIÓN
Defina la configuración a partir de la pieza y el control
La elección combina capacidad de adquisición, espacio para la pieza y herramientas de evaluación.
ADQUISICIÓN
Material y espesor
El catálogo actual identifica exaCT M225 con una fuente de 225 kV y aplicaciones en plásticos, metales ligeros y materiales compuestos. Presente el material y el espesor que deben atravesar los rayos X para evaluar la adquisición.
- Materiales del conjunto
- Espesor en la dirección de inspección
- Detalle o defecto que debe observarse
PIEZA
Tamaño y colocación
WENZEL publica un volumen de medición máximo de Ø 150 mm y 240 mm de altura para exaCT M225. El diámetro, la altura y la colocación de la pieza deben revisarse conjuntamente para preparar una adquisición adecuada.
- Dimensiones completas de la pieza
- Geometría que necesita verse
- Posición durante la captura
EVALUACIÓN
Software y requisitos del puesto
El sistema se presenta con una estación integrada para adquisición y evaluación. Defina si necesita medición dimensional, análisis de fallas o control de montaje para seleccionar las herramientas y el puesto de trabajo.
- Análisis necesarios
- Software y licencias a seleccionar
- Preparación del espacio de instalación
ACOMPAÑAMIENTO
Implementación y soporte
Para incorporar tomografía industrial, hay que relacionar la pieza y sus controles con el equipo y el software. MultiCAM acompaña la evaluación de la aplicación, la integración y el uso cotidiano.
Evaluación de la aplicación
Revisamos las dimensiones, el material, el espesor y las zonas internas que necesita inspeccionar para relacionar la necesidad de control con la configuración del sistema.
Integración del proceso
La consultoría y la integración de MultiCAM ayudan a organizar la adquisición tomográfica y el análisis de las características internas y externas, de acuerdo con los controles que necesita realizar.
Capacitación personalizada
La capacitación personalizada trabaja sobre sus piezas y la interpretación de los resultados, para aplicar el equipo y el software a las tareas de inspección.
Soporte técnico
MultiCAM brinda soporte por correo electrónico, teléfono y WhatsApp para acompañar las consultas de uso del equipo y del software de inspección.
Conocer los servicios de MultiCAM · Consultar capacitación personalizada
PREGUNTAS FRECUENTES
Preguntas sobre WENZEL exaCT M
Revise materiales, tamaño de pieza y objetivos de inspección antes de elegir la solución.
¿Para qué trabajos conviene evaluar WENZEL exaCT M?
Para controles que requieren observar geometrías internas, investigar fallas o comprobar montajes sin cortar la pieza. También permite evaluar dimensiones internas y externas a partir de la reconstrucción tomográfica. Una pieza representativa y la característica de control ayudan a evaluar su adecuación.
¿Qué materiales puede inspeccionar?
Puede inspeccionar plásticos, metales ligeros y materiales compuestos o multimaterial. La evaluación debe considerar también el espesor atravesado por los rayos X y el detalle que se busca; identificar sólo el material no alcanza para elegir la adquisición.
¿Qué tamaño de pieza admite exaCT M225?
El volumen máximo de medición es de Ø 150 mm y 240 mm de altura. Revise ambas dimensiones, la forma y la colocación de su pieza para evaluar el espacio útil de la adquisición.
¿Se puede verificar un conjunto sin desmontarlo?
Sí. La tomografía permite observar los componentes interiores en su posición dentro del conjunto sin desmontarlo. En un montaje, esa información sirve para revisar la relación entre sus elementos.
¿Qué información conviene enviar a MultiCAM para elegirlo?
Envíe una pieza o plano, dimensiones, material, espesores y la característica que debe inspeccionarse o medirse. Con esa información, MultiCAM puede orientar la selección del equipo y del software y preparar el acompañamiento de implementación y capacitación.
Evalúe el interior de su pieza con WENZEL exaCT M
Comparta el material, las dimensiones y la característica que necesita controlar. MultiCAM lo acompaña en la elección del equipo, el análisis y la preparación del puesto de trabajo.
