KREON SKYLINE XTRA WIDE
Kreon Skyline Xtra Wide es un escáner láser azul para brazos Ace y Onyx. Su línea de hasta 300 mm permite digitalizar superficies extensas para inspección dimensional y comparación con CAD.
- Exactitud de 28 µm (2σ)
- Línea láser máxima de 300 mm
- Hasta 600.000 puntos por segundo
KREON SKYLINE XTRA WIDEEscaneo 3D y metrología industrial
Exactitud
Exactitud del cabezal de 28 µm (2σ) para la digitalización de superficies industriales.
Línea láser
Línea láser azul de hasta 300 mm para cubrir más superficie por pasada.
Adquisición
Hasta 600.000 puntos por segundo para generar nubes de puntos densas.
Frecuencia
Frecuencia máxima de 300 Hz para adquirir datos durante el movimiento del cabezal.
DESCRIPCIÓN
Skyline Xtra Wide para piezas de gran superficie
Skyline Xtra Wide amplía la familia Kreon con una línea láser azul de hasta 300 mm para brazos Ace y Onyx. Ofrece 28 µm (2σ) de exactitud, 60 µm de resolución entre puntos y hasta 600.000 puntos por segundo.
La mayor anchura de línea reduce las pasadas sobre superficies grandes. La captura genera nubes de puntos útiles para comparar geometría con CAD, estudiar desviaciones y documentar piezas industriales.

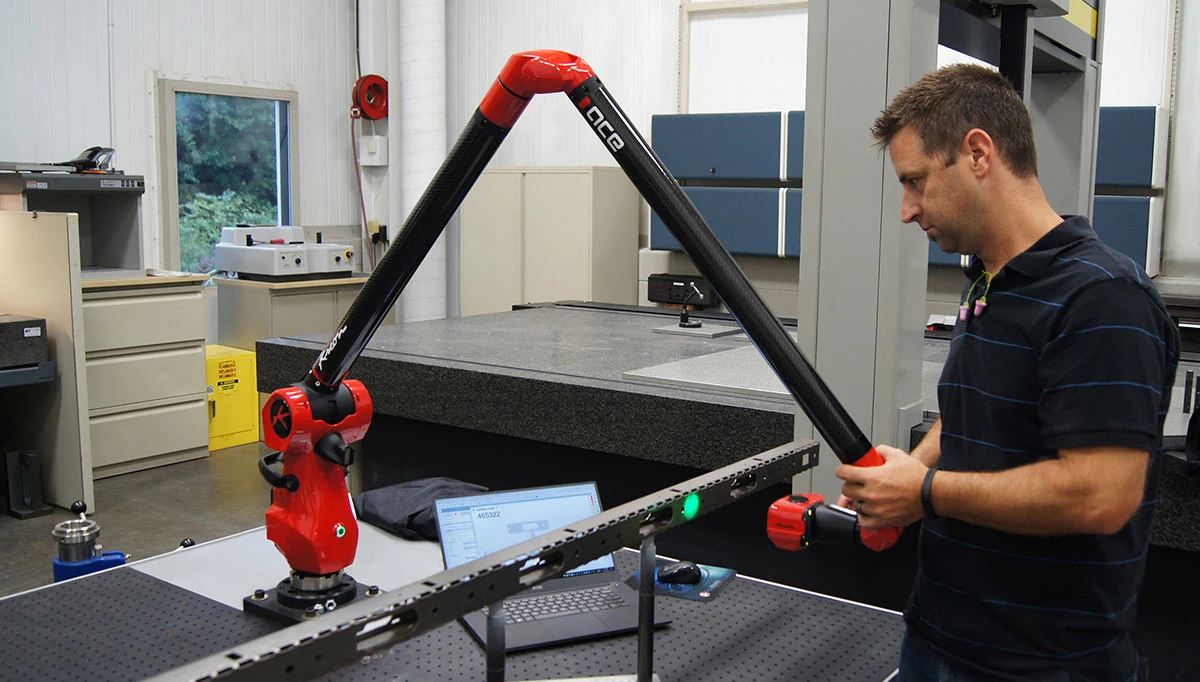

La combinación con un brazo Ace u Onyx permite recorrer piezas grandes y alternar escaneo con palpado. Los LED orientan la distancia al objeto y la compensación térmica forma parte de la plataforma Skyline.
Punto de partida
Skyline Xtra Wide combina una línea láser de hasta 300 mm, exactitud de 28 µm (2σ) y captura de hasta 600.000 puntos por segundo.
PROBLEMAS QUE RESUELVE
Capturar grandes superficies con Skyline Xtra Wide
Su línea máxima de 300 mm cubre una franja extensa por pasada y entrega datos 3D para inspección o reconstrucción de geometría.
Cobertura de piezas grandes
La línea láser azul de hasta 300 mm permite recorrer superficies amplias con menos pasadas del brazo.
Captura sin contacto
El escaneo registra superficies de piezas industriales sin aplicar una fuerza de palpado durante la adquisición.
Posicionamiento durante el escaneo

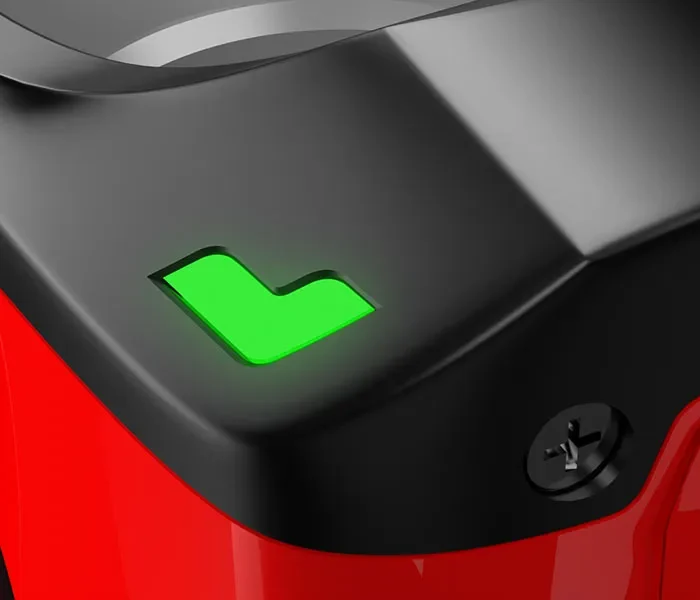

Los indicadores LED guían la distancia al objeto mientras el brazo Ace u Onyx recorre la pieza.
CAPACIDADES
Capacidades técnicas de Skyline Xtra Wide
Exactitud
El cabezal Skyline Xtra Wide ofrece 28 µm (2σ) de exactitud. La exactitud del conjunto también depende del brazo elegido.
Línea láser

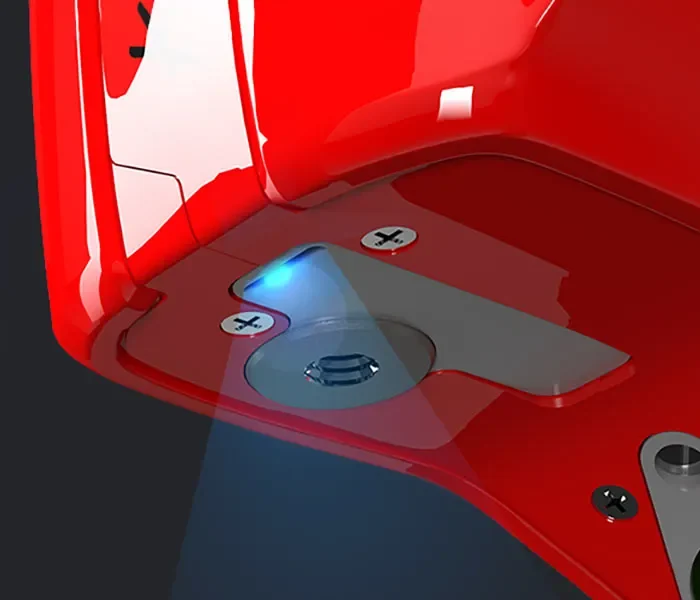

La línea de láser azul alcanza 300 mm. El campo de visión es de 135 mm y la distancia de trabajo es de 100 mm.
Adquisición
Adquiere hasta 600.000 puntos por segundo con una resolución entre puntos de 60 µm.
Frecuencia
La frecuencia máxima es de 300 Hz. Los LED de posicionamiento y la compensación de temperatura ayudan durante la captura.
APLICACIONES
Aplicaciones de Skyline Xtra Wide
Xtra Wide permite capturar superficies amplias, como capós de automóvil, para control dimensional e ingeniería inversa.
Superficies de carrocería
La línea de 300 mm ayuda a digitalizar capós y otras superficies extensas para obtener una nube de puntos.
Control dimensional y CAD

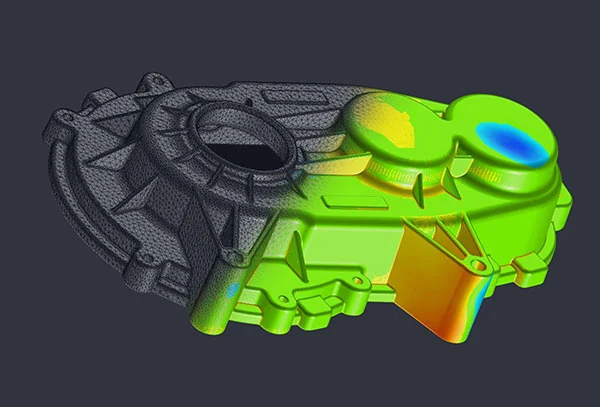

La nube de puntos se compara con CAD mediante mapas de desviación para localizar diferencias entre la pieza y el modelo.
Geometría para ingeniería inversa

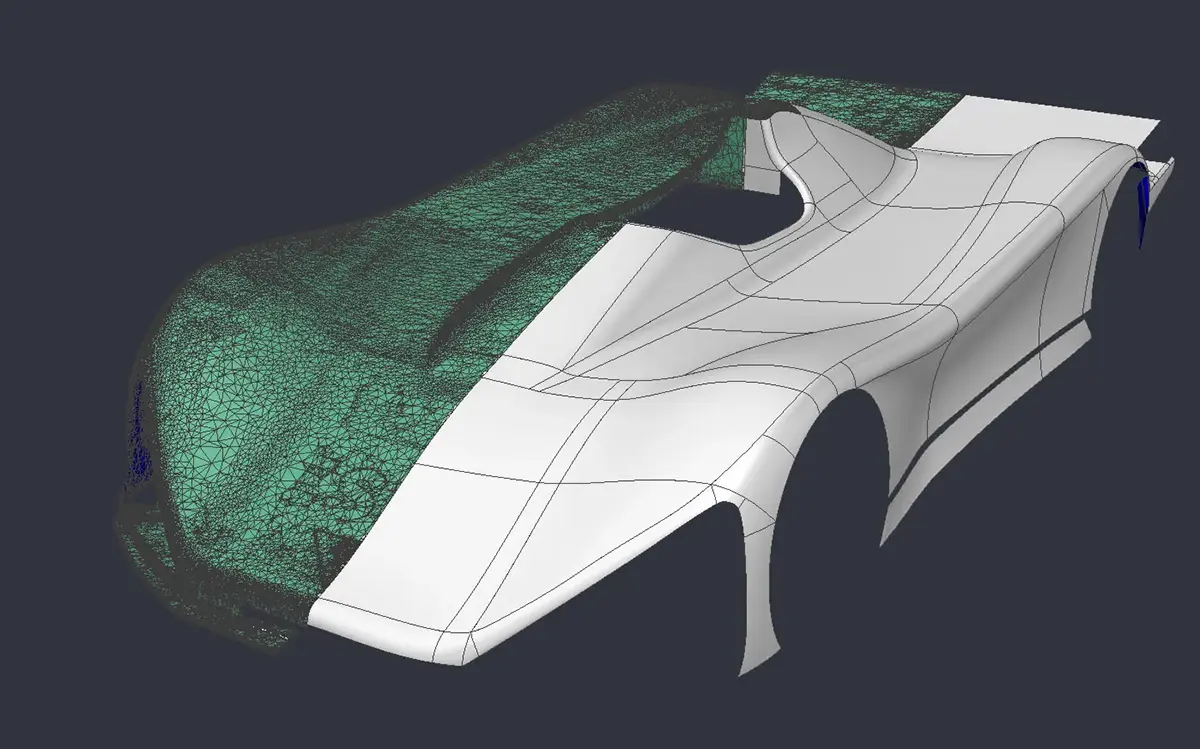

Digitaliza la pieza física como nube de puntos. Esos datos permiten generar una malla y reconstruir superficies en software de ingeniería inversa.
CONFIGURACIÓN
Cómo configurar Skyline Xtra Wide para su pieza
Compare superficie a cubrir, accesos, línea de 300 mm, alcance del brazo y uso posterior de la nube de puntos.
Pieza y superficie
Defina las superficies y los accesos de la pieza. Xtra Wide favorece el recorrido de áreas extensas con una línea más ancha.
Entorno e integración
Elija el alcance del brazo Ace u Onyx y el montaje que permitan recorrer la pieza. El cabezal se fija y retira con un cuarto de vuelta.
Resultado requerido
Defina las dimensiones y zonas que se compararán con CAD, el informe esperado y el software que recibirá la nube de puntos o la malla.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección del brazo y el escáner, la puesta en marcha y el uso del flujo de captura e inspección 3D.
Asesoramiento para decidir
Revisamos superficie, accesos y resultado dimensional para orientar la elección de Skyline Xtra Wide y del brazo Kreon.
Capacitación personalizada
Capacitación presencial o remota para que el equipo prepare el escaneo, capture datos y trabaje con el software de medición.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre recorridos de captura, palpado y análisis de datos 3D.
Integración de la medición
Ayudamos a poner en marcha el conjunto de brazo, escáner y software para conectar la captura con la inspección dimensional.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre Kreon Skyline Xtra Wide
Cobertura, exactitud, brazos compatibles y usos de la nube de puntos.
¿Qué es Kreon Skyline Xtra Wide?
Es un escáner láser azul para brazos Kreon Ace y Onyx, con línea máxima de 300 mm y exactitud declarada de 28 µm (2σ).
¿Qué aporta la línea láser de 300 mm?
Cubre una franja más ancha que la línea de 200 mm de Wide y reduce las pasadas necesarias sobre superficies grandes.
¿Cómo se compara Skyline Xtra Wide con su familia?
Eyes ofrece 9 µm (2σ) de exactitud y 100 mm de línea; Wide, 15 µm y 200 mm; Xtra Wide, 28 µm y 300 mm. Estas diferencias permiten elegir el modelo según la cobertura y la exactitud requeridas.
¿Con qué brazos trabaja Skyline Xtra Wide?
Skyline se integra con los brazos de medición Kreon Ace y Onyx. El conjunto permite escaneo sin contacto y medición por palpado.
Conversemos sobre su aplicación para Skyline Xtra Wide
Envíenos dimensiones, superficie y accesos de la pieza. Le ayudamos a elegir el brazo, el recorrido de captura y el análisis dimensional.
