METROLOGYWORKS · METROLOGÍA PORTÁTIL
TRÍPODES PARA CMM PORTÁTIL
La familia de trípodes MetrologyWorks ofrece apoyo estable y transportable para CMM portátiles y otros instrumentos compatibles. La selección debe relacionar el equipo, la interfaz, la altura de trabajo, la superficie y la necesidad real de mover el puesto.
- Apoyo transportable
- Altura según modelo
- Anillo de montaje 3-1/2-8
TRÍPODES PARA CMM PORTÁTILMetrologyWorks · Soluciones de montaje
Traslado entre puestos
Compare la construcción y el peso de cada variante para preparar el traslado del soporte entre puestos.
Posicionamiento estable
Permite preparar el apoyo del instrumento junto a la pieza cuando el puesto de medición cambia de ubicación.
Altura de trabajo
Compare el rango de altura del trípode con el acceso a la pieza y la posición de uso del instrumento.
Conexión del equipo
El anillo 3-1/2-8 permite relacionar el trípode con la interfaz del instrumento y sus adaptadores.
DESCRIPCIÓN
Qué resuelve un trípode CMM portátil
Un trípode CMM portátil permite instalar el instrumento junto a la pieza cuando no existe una base fija adecuada o cuando la medición cambia de puesto. La familia incluye las líneas Pro Series TensionMAX estándar y extra alta, Kodiak, BlackMAX y TensionMAX XP dentro de sus soluciones de montaje.
La posición de las características que necesita medir orienta dónde instalar el trípode. Reserve espacio para abrir las patas y acceder a la pieza con el instrumento.
La estabilidad del conjunto depende del instrumento, la altura, la apertura, el terreno, la interfaz y la forma de operar. También conviene distinguir el trípode de accesorios publicados por separado, como elementos de nivelación, ruedas o soluciones de transporte.
PROBLEMAS QUE RESUELVE
Apoyo portátil para el instrumento de medición
La altura de trabajo, la construcción, el peso y la interfaz de montaje distinguen las variantes de trípode.
Líneas estándar y extra altas
Pro Series TensionMAX dispone de una versión estándar y una extra alta. Compare el rango de trabajo con la posición del instrumento y el acceso a las características de la pieza.
Construcciones diferentes

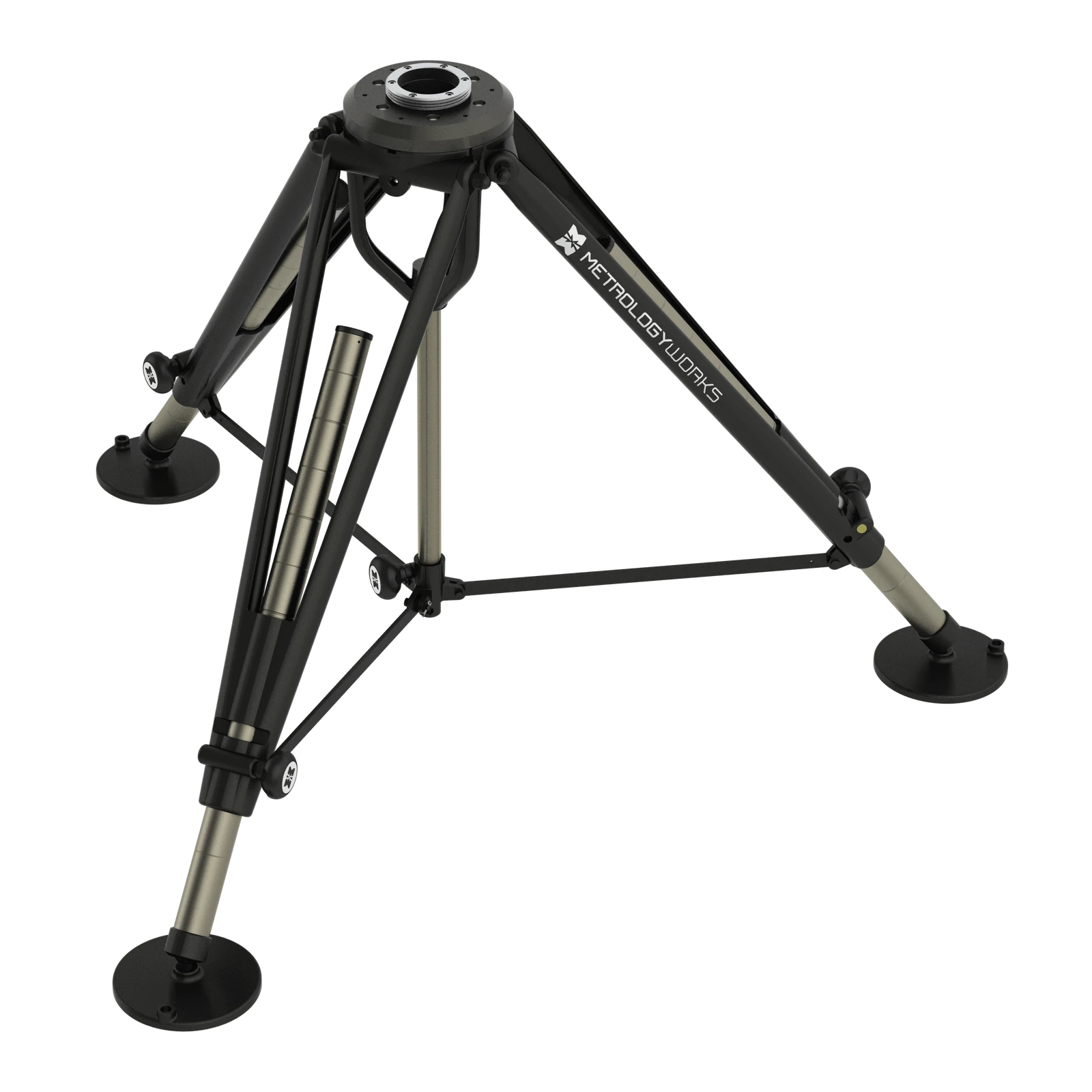

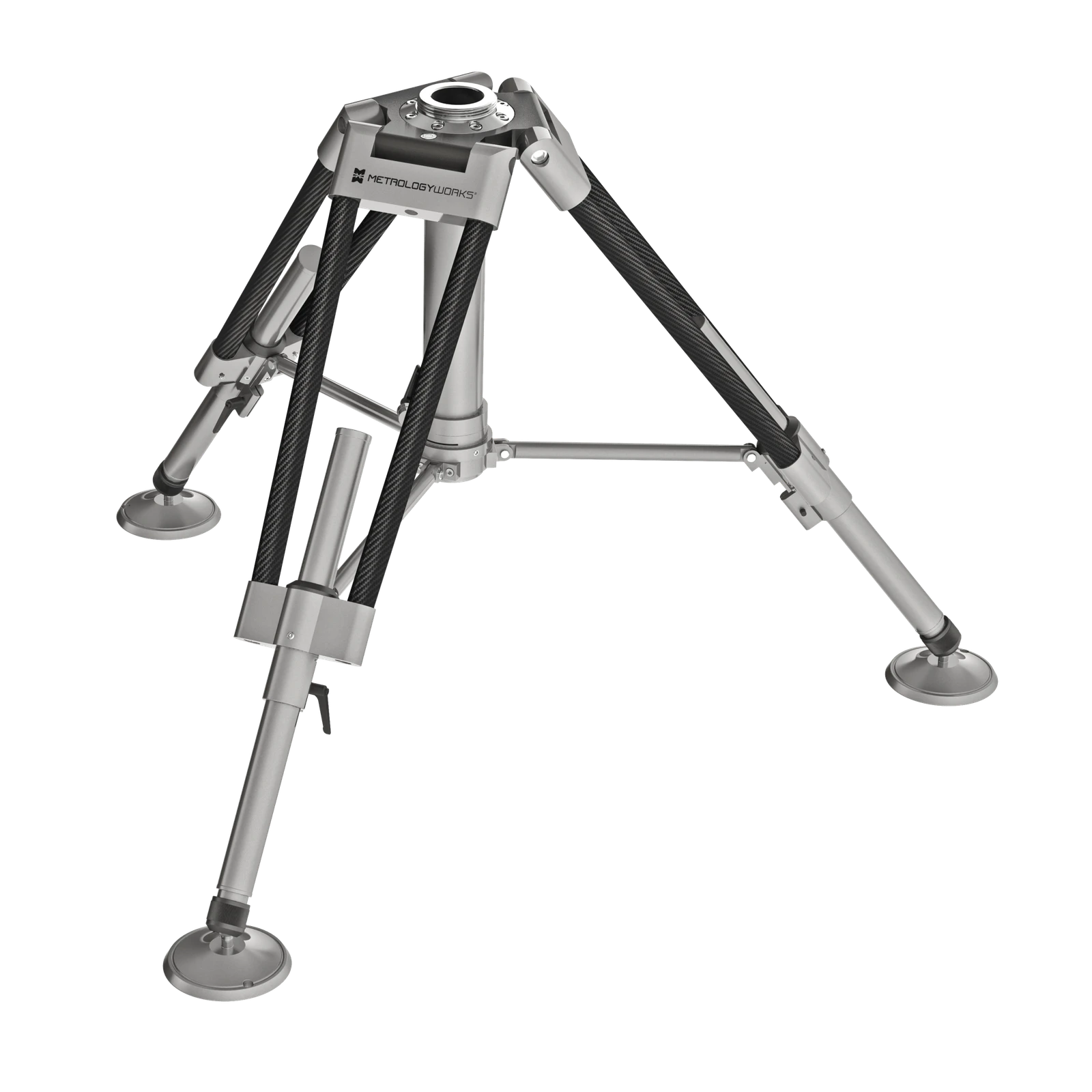

Kodiak combina aluminio y patas de fibra de carbono; BlackMAX utiliza aluminio. La construcción y el peso del trípode ayudan a elegir cómo transportar y preparar el instrumento entre puestos.
Interfaces por configuración
Los cinco modelos incorporan anillo de acero inoxidable 3-1/2-8. Relacione esa conexión con el brazo, el tracker o el adaptador que utiliza el instrumento antes de elegir el soporte.
CRITERIOS DE EVALUACIÓN
Diferencias documentadas dentro de la familia
La altura, la construcción de las patas y la conexión del instrumento intervienen en la preparación del puesto. Compare estos criterios con el acceso a la pieza, el traslado y el piso donde se realizará la medición.
Líneas estándar y extra altas

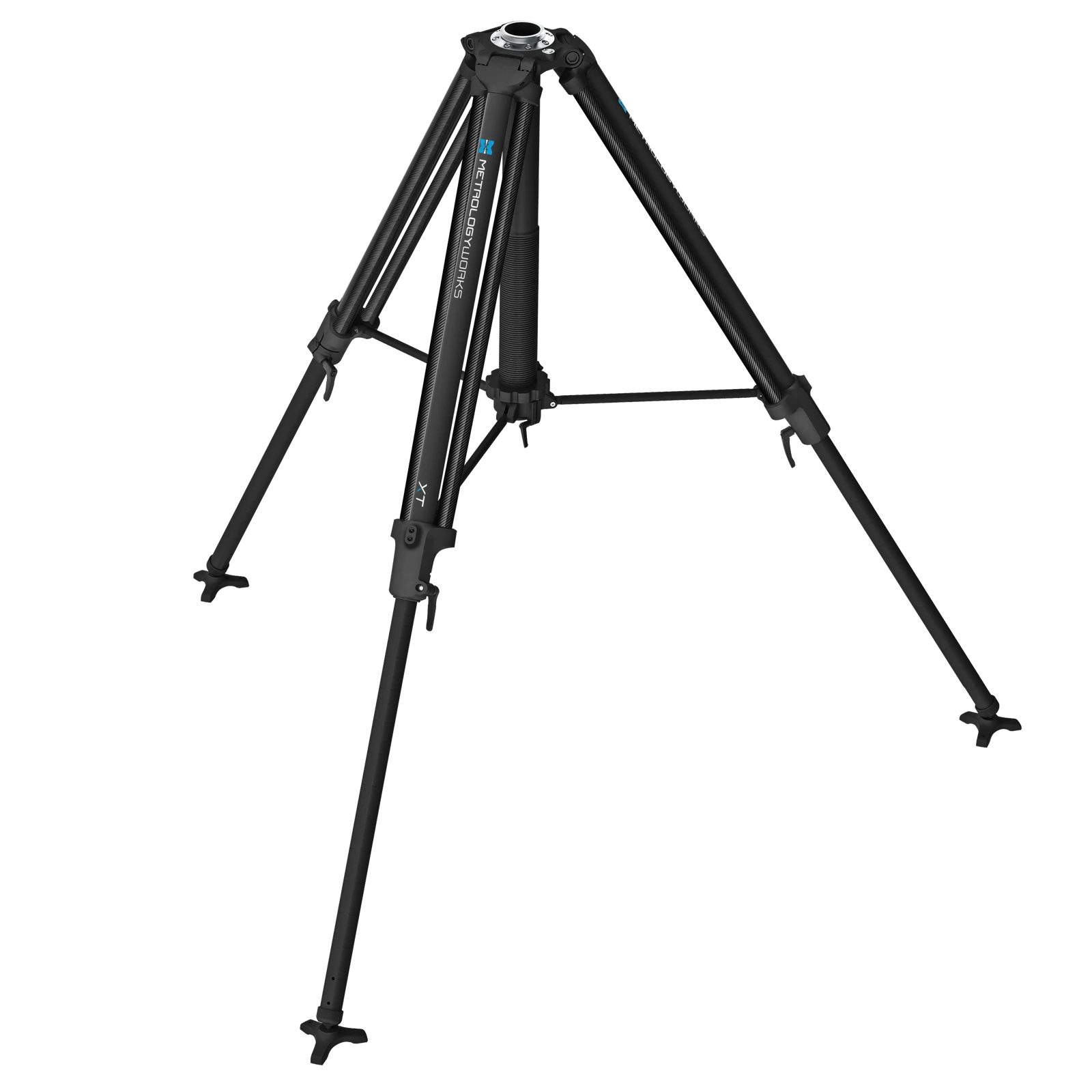

Pro Series TensionMAX trabaja entre 29 y 45 pulgadas de altura; Extra Tall, entre 40 y 67 pulgadas. Esta diferencia permite evaluar una posición más elevada cuando el acceso a la pieza lo necesita.
Construcciones diferentes
Kodiak combina aluminio y fibra de carbono; BlackMAX y TensionMAX XP utilizan aluminio. Compare su peso y rango de altura con la forma de trasladar y preparar el equipo.
Interfaces por configuración

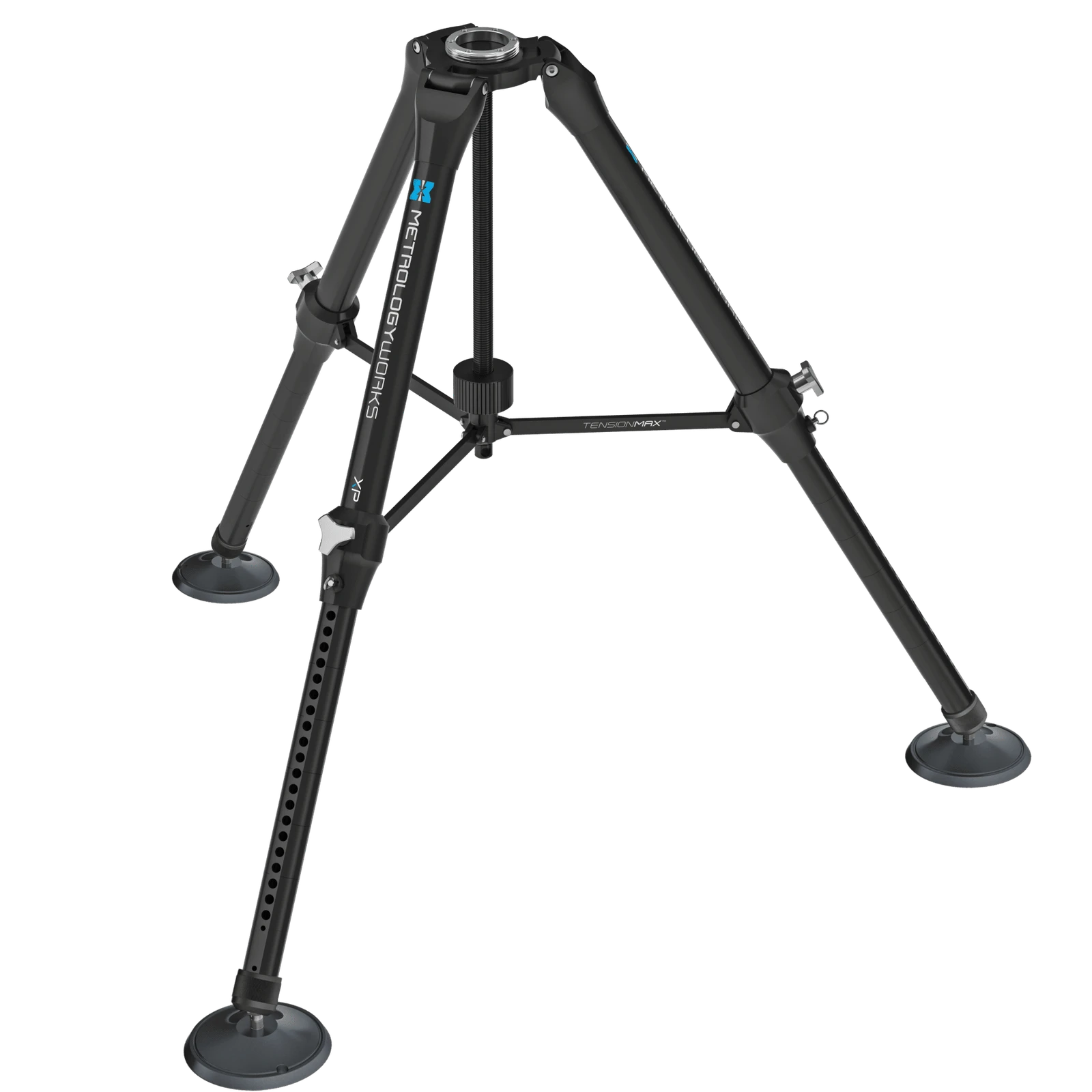

Todos incorporan anillo 3-1/2-8. Pro Series, Kodiak y BlackMAX admiten brazos y laser trackers compatibles; TensionMAX XP se orienta a brazos e instrumentos ópticos. Los teodolitos requieren su adaptador.
Respuesta a vibraciones según modelo
Pro Series TensionMAX combina aluminio y fibra de carbono en su construcción, con arriostramiento y un mecanismo de tensión que controla la relajación de las patas durante el uso.
APLICACIONES
Aplicaciones de un trípode para metrología portátil
El trípode forma parte de un sistema. Su aptitud depende del equipo montado, la superficie, la altura y el procedimiento de medición.
Medición con brazos CMM
Ubique un brazo CMM portátil junto a la pieza cuando la configuración, el anillo y la estabilidad hayan sido verificados.
Montaje de laser trackers
Pro Series, Kodiak y BlackMAX contemplan laser trackers en sus fichas. Compare altura e interfaz con el tracker que utilizará y prepare el apoyo según su procedimiento.
Instrumentos ópticos
Prepare el apoyo de un instrumento óptico junto a la pieza, relacionando la altura y el anillo del trípode con la posición de observación que utiliza el procedimiento.
Montaje de teodolitos
Las cinco líneas contemplan teodolitos con su adaptador. Evalúe esa conexión junto con la altura de trabajo, el piso y el espacio de apertura antes de preparar el instrumento.
ANTES DE SELECCIONAR
Qué revisar antes de elegir un trípode
Comience por la conexión y la altura que necesita el instrumento. Después relacione el soporte con la superficie de trabajo, la apertura disponible y el traslado entre puestos.
Instrumento, masa e interfaz
Identifique el equipo, el anillo o adaptador, la masa, la orientación y cualquier carga que el conjunto deba soportar.
Altura, apertura y superficie
Defina la posición de trabajo, el espacio disponible, el tipo de piso y las condiciones que pueden afectar estabilidad o nivelación.
Transporte y accesorios
Defina la frecuencia de traslado y evalúe los accesorios de nivelación, ruedas y estuche que necesita el montaje. El catálogo los presenta por separado y las fichas de trípodes indican el estuche rígido como opcional.
ACOMPAÑAMIENTO
Implementación y soporte
Para preparar el puesto de medición, relacione el instrumento, su interfaz y la altura de trabajo.
Asesoramiento técnico
MultiCAM brinda asesoramiento técnico para relacionar el instrumento, su interfaz y la altura de trabajo con la elección del trípode.
Puesta en marcha
MultiCAM puede acompañar la implementación del puesto de metrología, considerando el trípode, los adaptadores y el entorno donde se instalará el instrumento.
Capacitación personalizada
La capacitación permite trabajar con el equipo sobre la preparación y el uso del montaje dentro de su procedimiento de metrología.
Soporte técnico
MultiCAM brinda soporte por correo, teléfono o WhatsApp. Indique el instrumento y la configuración para consultar dudas de selección y uso.
Comparta el modelo del equipo, la altura necesaria y fotografías del entorno para evaluar el montaje y sus accesorios.
PREGUNTAS FRECUENTES
Preguntas para elegir un trípode CMM portátil
¿Cuándo conviene una versión extra alta?
Compare la posición de la pieza y el acceso del instrumento con su rango de trabajo. Pro Series TensionMAX estándar permite alturas de 29 a 45 pulgadas; Extra Tall, de 40 a 67 pulgadas. La versión extra alta se evalúa cuando el trabajo necesita esa posición elevada.
¿Cómo se conecta el instrumento al trípode?
Los cinco modelos utilizan un anillo de acero inoxidable 3-1/2-8. Compare esa interfaz con el equipo y sus adaptadores. Pro Series, Kodiak y BlackMAX contemplan brazos CMM y laser trackers; TensionMAX XP contempla brazos e instrumentos ópticos. Los teodolitos necesitan un adaptador específico.
¿Qué se revisa cuando el piso es irregular?
Relacione el terreno, la apertura y la altura con el sistema de apoyo del trípode. Pro Series incorpora pies Claw/Tri-Feet y nivel de burbuja integrado; Kodiak y XP presentan esos pies como opcionales. El catálogo también ofrece kits de nivelación separados.
¿Cómo se prepara el traslado entre puestos?
Compare el peso, el tamaño y la frecuencia de traslado del conjunto. El fabricante ofrece estuche rígido opcional para los cinco modelos y publica ruedas y otros accesorios por separado. Comparta con MultiCAM el instrumento y la forma de traslado para evaluar qué elementos necesita el puesto.
Conversemos sobre el trípode para su CMM portátil
Indique el instrumento, la interfaz, la altura, la superficie y la necesidad de transporte. MultiCAM puede ayudar a revisar qué variante corresponde evaluar.
