BOWERS GROUP · MEDICIÓN E INSPECCIÓN
Bowers Figura RD
Bowers Figura RD permite medir redondez, cilindricidad y otras características de forma de piezas rotacionales. El centrado y nivelado automáticos preparan el componente para el giro; el palpador y el software capturan las superficies y presentan resultados geométricos en informes PDF.
- Centrado y nivelado automáticos
- Redondez y cilindricidad
- Análisis e informes PDF
Bowers Figura RDMetrología industrial
Preparar el eje de giro
El centrado y nivelado automáticos posicionan el componente para evaluar su forma respecto del giro de la mesa.
Acceder a la superficie
El ángulo de medición del palpador es ajustable y la longitud del brazo puede adaptarse al trabajo requerido.
Relacionar características
El análisis reúne redondez, cilindricidad, planitud y otras relaciones geométricas de la pieza.
Revisar resultados
Los mapas de color 3D y los informes PDF presentan las características evaluadas; el software incluye SPC.
DESCRIPCIÓN
Cómo encaja Bowers Figura RD en el control de forma

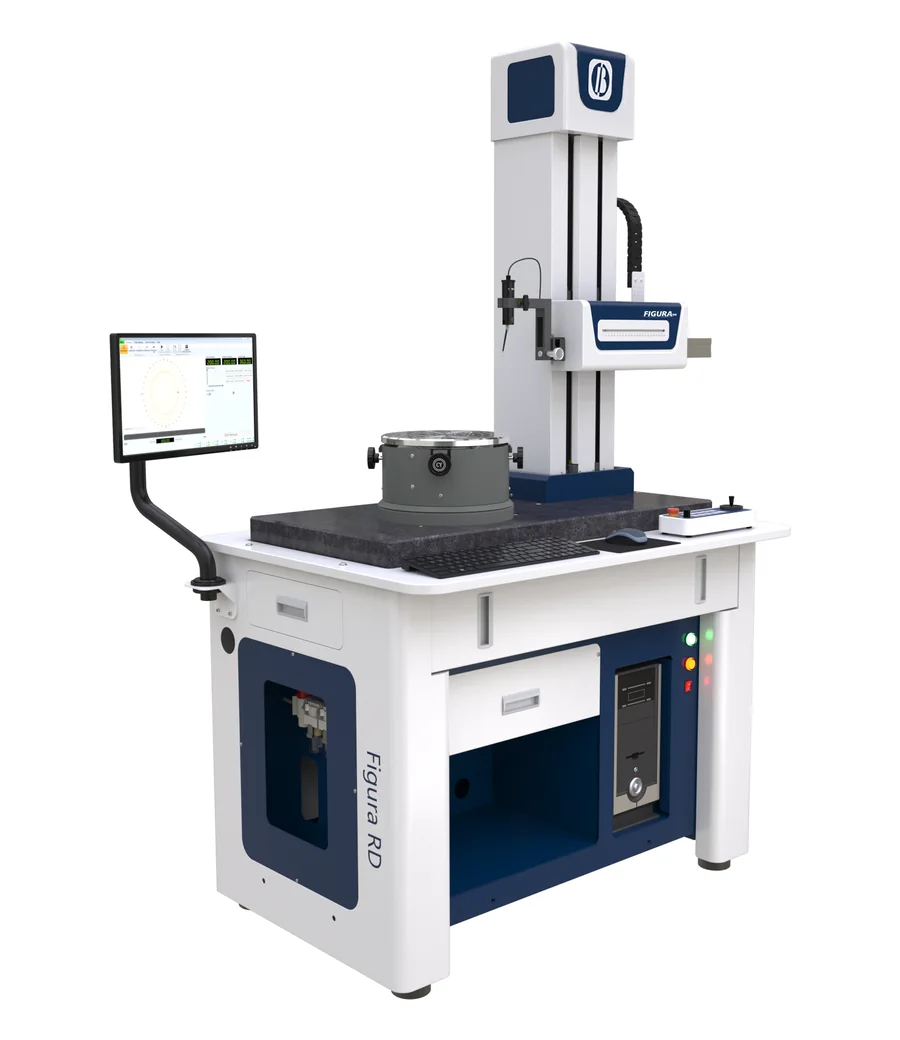

Figura RD es el sistema de medición de redondez de Bowers Group. La pieza se presenta sobre una mesa giratoria con husillo de apoyo neumático, mientras el detector accede a la superficie. El centrado y nivelado automáticos y la función de eliminación de excentricidad forman parte de la preparación del componente.
El control de forma requiere definir qué superficie se mide y con qué referencia se evalúa. Una sección circular permite examinar redondez; el análisis de cilindricidad reúne información de la superficie cilíndrica. Figura RD integra captura, análisis e informe para conservar los resultados del método elegido.
PROBLEMAS QUE RESUELVE
Preparar la pieza y distinguir sus desviaciones
La presentación, el acceso del palpador y las referencias de análisis intervienen en la lectura del resultado.

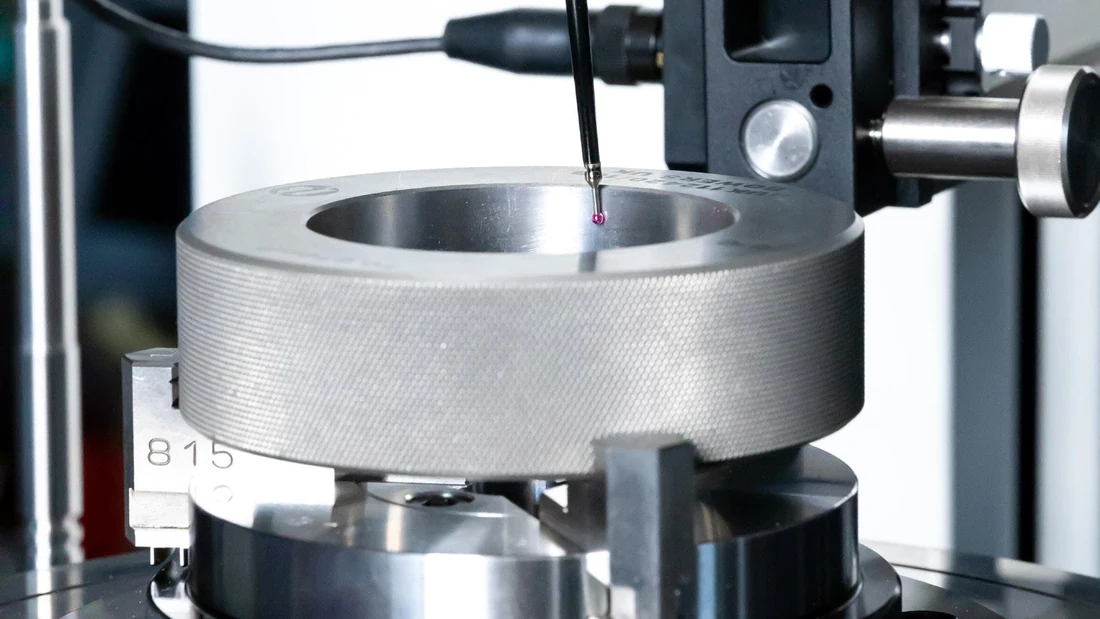

Alinear la pieza para el giro
Una pieza presentada fuera del eje necesita centrado y nivelación antes del control. Figura RD automatiza estas funciones e incorpora eliminación de excentricidad para preparar la posición de medición.

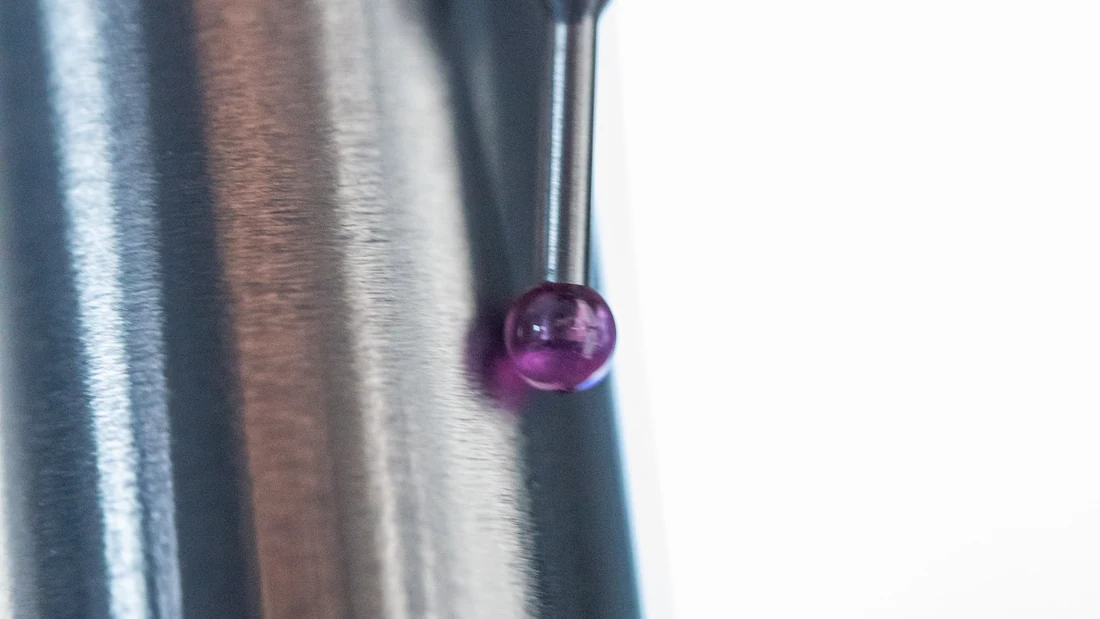

Alcanzar la característica
La superficie y el espacio disponible condicionan el contacto. El ángulo ajustable del palpador y la longitud de brazo adaptable permiten evaluar una configuración adecuada a la zona que necesita medir.

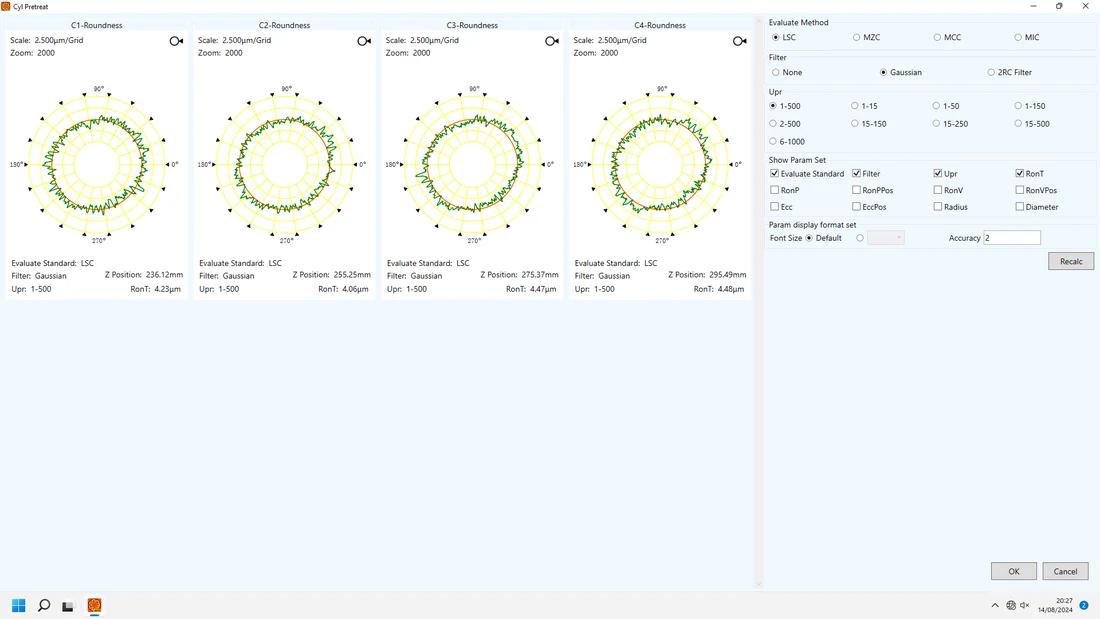

Relacionar las secciones medidas
El software presenta los resultados geométricos y sus condiciones de evaluación. La comparación de trazas de redondez permite revisar las secciones del componente con las referencias elegidas para el análisis.
CAPACIDADES
Sostener el giro, el contacto y el análisis
Cada capacidad participa en una etapa del control de forma y ayuda a elegir el método para la pieza.
Mesa giratoria y apoyo
El husillo de apoyo neumático realiza el giro de medición. La mesa de operación incorpora antivibración; la presentación y fijación del componente deben dejar acceso a la superficie.
Detector y palpador
El palpador de rubí registra la superficie. La unidad de control permite mover el detector en Z y R y acercar o retirar el palpador para preparar el contacto y el recorrido.
Evaluación geométrica
Además de redondez y cilindricidad, el sistema evalúa rectitud, concentricidad, planitud, salto total, paralelismo y perpendicularidad. La característica del plano orienta la medición y el análisis.
Secuencias y registros
El software permite crear, guardar y repetir secuencias de inspección. Los mapas de color 3D, los informes PDF y el análisis SPC conservan distintas formas de revisar los resultados.
APLICACIONES
Superficies circulares, cilíndricas y planas
La geometría que necesita controlar determina qué recorrido y análisis conviene preparar.

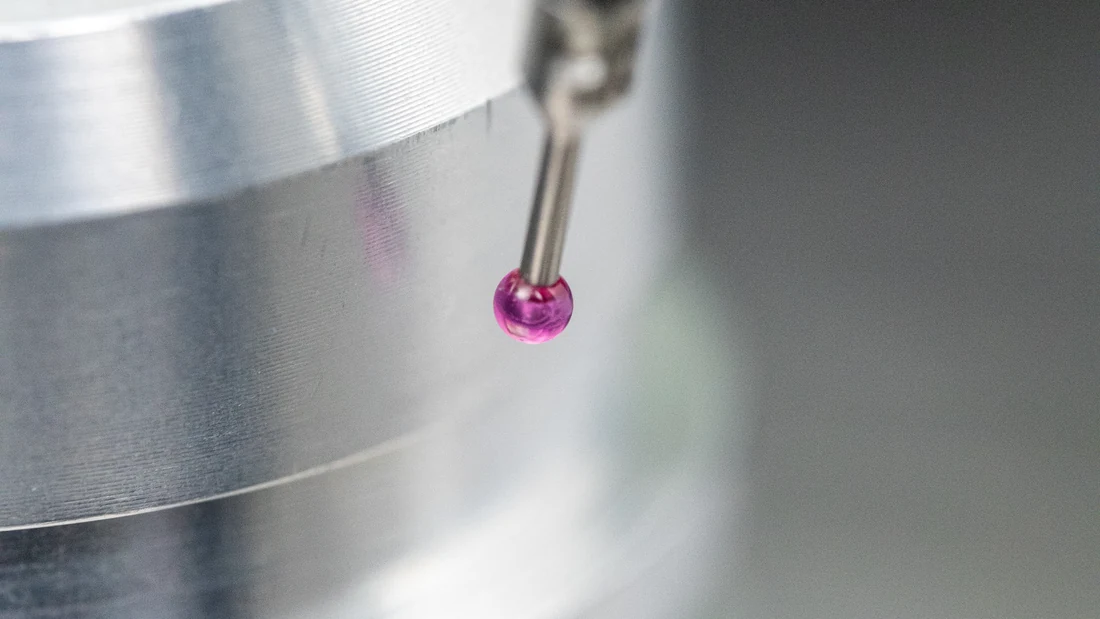

Redondez de una sección
El contacto del palpador durante el giro registra la forma de una sección circular. El análisis de redondez permite revisar cómo se aparta esa sección de la referencia de evaluación elegida.

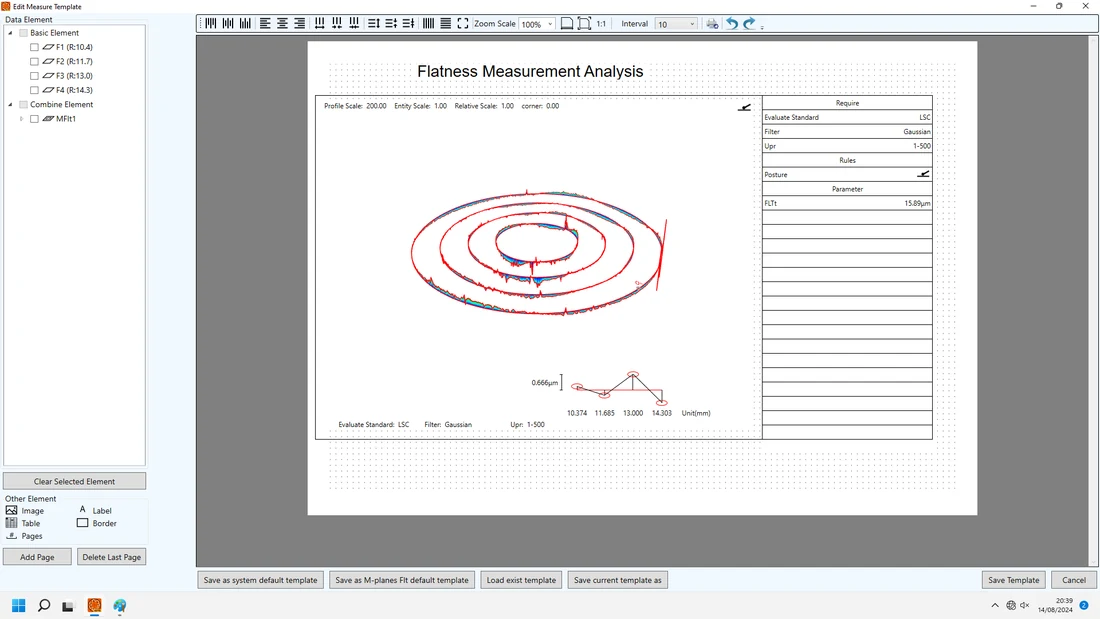

Planitud de una superficie
El análisis de planitud evalúa la forma de la superficie plana medida. El informe conserva la traza y sus resultados para revisar esta característica separadamente de la redondez.

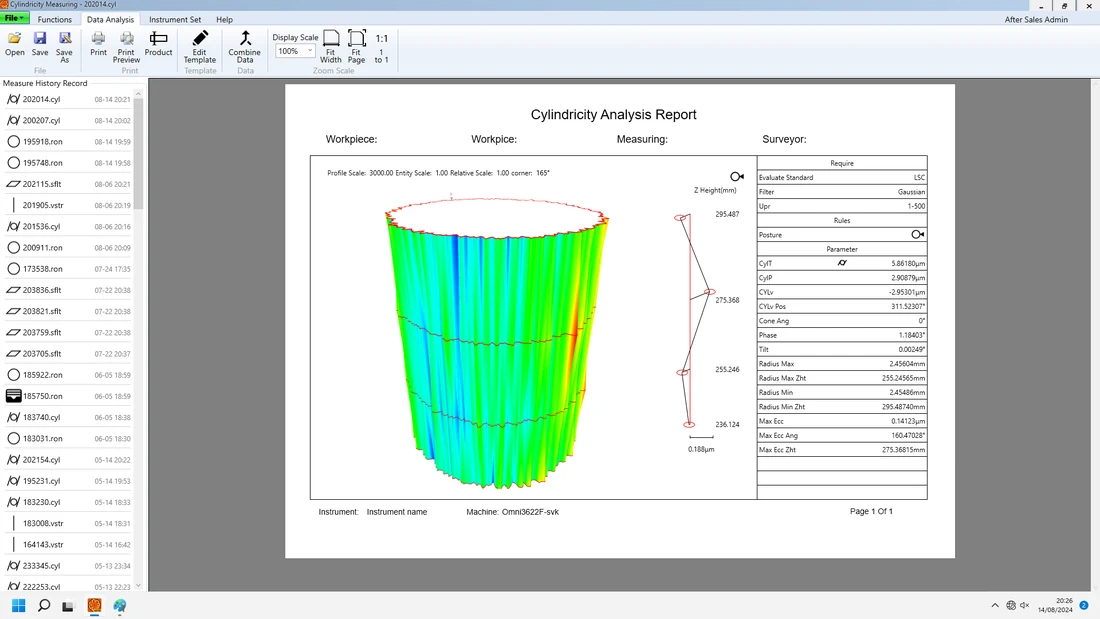

Cilindricidad del componente
El análisis de cilindricidad evalúa la forma de la superficie cilíndrica. La representación de color 3D y el informe relacionan las desviaciones con su posición en la geometría medida.
CONFIGURACIÓN
Elegir pieza, acceso y referencias
Figura RD ofrece distintos tamaños y configuraciones. La aplicación debe definir la geometría y el método de control.
Presentación del componente
Revise dimensiones, orientación, apoyos y fijación sobre la mesa giratoria. El centrado y nivelado deben preparar la pieza dejando libre el recorrido del palpador.
Contacto y recorrido
Identifique las superficies y el espacio disponible para acceder a ellas. El ángulo del palpador, el brazo y los movimientos del detector se eligen en relación con ese acceso.
Característica e informe
Defina redondez, cilindricidad, planitud u otra relación geométrica del plano. Seleccione referencias y resultados que necesita registrar antes de preparar la secuencia de inspección.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM acompaña la incorporación de Figura RD al control de forma: elección de la configuración, preparación de la pieza y aprendizaje del análisis de resultados.
Asesoramiento técnico
Revisamos la pieza, el plano y las características para relacionar presentación, acceso del palpador y método de evaluación con el control que necesita realizar.
Implementación
Acompañamos la puesta en marcha y la preparación del trabajo para incorporar la medición de forma al proceso de inspección.
Capacitación personalizada
Trabajamos sobre presentación del componente, preparación de la medición, análisis geométrico e informes con tareas vinculadas a su aplicación.
Soporte técnico
Ayudamos a revisar dudas de operación y lectura de resultados para continuar utilizando el equipo en las tareas de control.
Comparta la pieza, el plano y las características que necesita registrar. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Decidir si Figura RD corresponde a su control
¿Qué diferencia hay entre redondez y cilindricidad?
La redondez examina la forma de una sección circular. La cilindricidad evalúa la forma de la superficie cilíndrica. El plano y la característica que necesita comprobar determinan la captura y el análisis que debe preparar.
¿Qué aporta el centrado y nivelado automático?
Prepara la posición de la pieza respecto del giro de la mesa. Figura RD automatiza ambas funciones y dispone de eliminación de excentricidad; la fijación y el acceso a la superficie siguen formando parte de la preparación del trabajo.
¿Cómo se define el acceso del palpador?
La superficie, su orientación y el espacio disponible determinan el contacto. El ángulo de medición es ajustable y el brazo puede adaptarse a la aplicación. Conviene revisar el recorrido con la pieza y su plano antes de elegir la configuración.
¿Qué otras características puede analizar?
El sistema permite evaluar rectitud, concentricidad, planitud, salto total, paralelismo y perpendicularidad, además de redondez y cilindricidad. Cada característica requiere preparar la superficie y las referencias del análisis correspondientes.
¿Cómo se conserva una inspección para repetirla?
El software crea, guarda y repite secuencias de inspección y ofrece informes PDF, representaciones de color 3D y análisis SPC. La secuencia reutiliza el método preparado; el componente debe presentarse de forma adecuada para la medición.
¿Cuándo comparar Figura RD con Figura CR?
Figura RD se orienta a redondez y otras características de forma con su sistema de giro. Figura CR se orienta al contorno y la rugosidad de superficies. La geometría, el acabado requerido y la presentación de la pieza determinan qué sistema conviene evaluar.
Consulte por Bowers Figura RD
Comparta la pieza y las características de forma que necesita controlar para evaluar la configuración de Figura RD.
