KREON TECHNOLOGIES · ESCANEO Y MEDICIÓN 3D
KREON SKYLINE OPEN
Digitalice superficies para inspeccionarlas frente al CAD o recuperar geometría cuando faltan planos. Kreon Skyline Open combina una línea láser azul de 100 mm con brazos Ace y Onyx para obtener los datos de la pieza.
- Exactitud de 15 µm (2σ)
- Línea láser máxima de 100 mm
- Hasta 200.000 puntos por segundo
KREON SKYLINE OPENEscaneo 3D y metrología industrial
Exactitud
Exactitud del cabezal de 15 µm (2σ) para la digitalización de superficies industriales.
Línea láser
Línea láser azul de hasta 100 mm para capturar geometría sin contacto.
Adquisición
Hasta 200.000 puntos por segundo para generar nubes de puntos de la pieza.
Frecuencia
Frecuencia máxima de 200 Hz para adquirir datos durante el movimiento del cabezal.
DESCRIPCIÓN
Skyline Open para inspección y digitalización 3D
Skyline Open combina un escáner de láser azul con brazos de medición Kreon Ace u Onyx. Ofrece 15 µm (2σ) de exactitud, una línea máxima de 100 mm, resolución de 50 µm y hasta 200.000 puntos por segundo.
La nube de puntos permite analizar superficies, compararlas con CAD o reconstruir geometría cuando faltan planos. Se utiliza en ingeniería inversa de piezas de automovilismo y en inspección de superficies mecanizadas.
El brazo posiciona el escáner alrededor de la pieza y permite combinar captura sin contacto con palpado para distintas características. El resultado puede analizarse en software de metrología.
Punto de partida
Skyline Open combina una línea láser de hasta 100 mm, exactitud del cabezal de 15 µm (2σ) y captura de hasta 200.000 puntos por segundo.
PROBLEMAS QUE RESUELVE
Medir y reconstruir piezas con Skyline Open
El escaneo y el palpado aportan datos para verificar superficies, inspeccionar características y reconstruir piezas sin CAD.
Captura de superficies
La línea láser azul de 100 mm registra geometría sin contacto para generar una nube de puntos.
Comparación con CAD
Los datos escaneados permiten estudiar superficies mediante secciones o mapas de desviación.

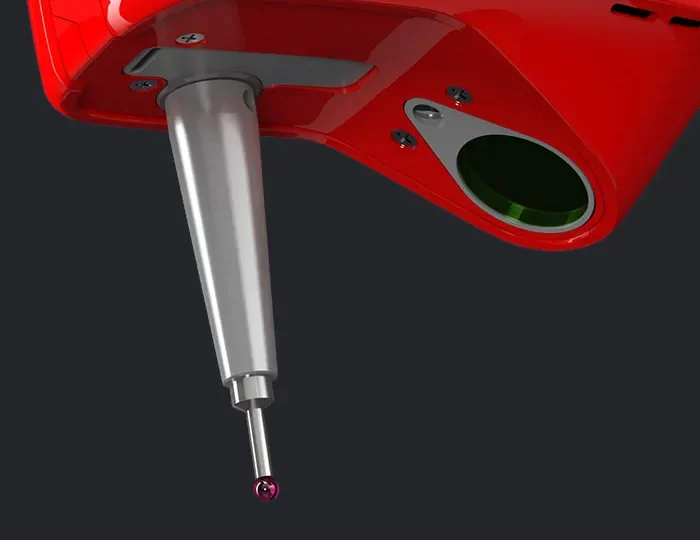

Escaneo y palpado
El brazo Kreon permite combinar el escáner con palpado para medir características que requieren contacto.
CAPACIDADES
Capacidades técnicas de Skyline Open
La línea láser azul de 100 mm, la resolución de 50 µm y la frecuencia máxima de 200 Hz definen la captura de Skyline Open.
Exactitud
El cabezal Skyline Open ofrece 15 µm (2σ) de exactitud. La elección del brazo influye en la exactitud del sistema completo.

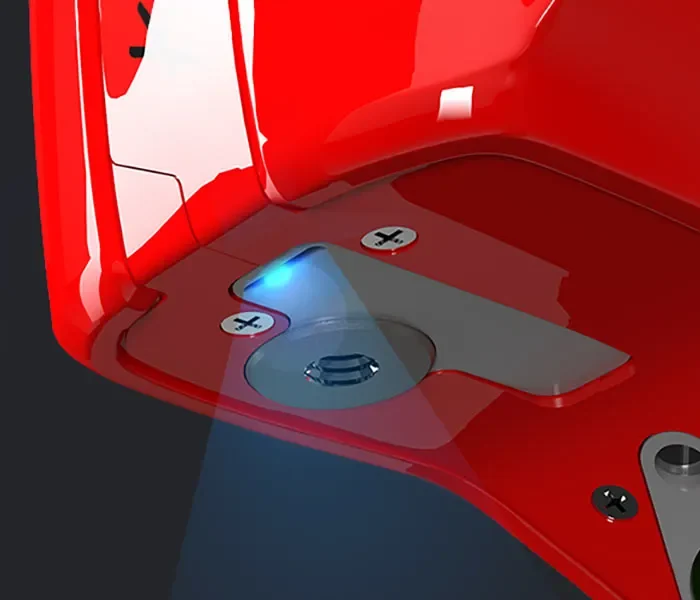

Línea láser
La línea de láser azul alcanza 100 mm. El campo de visión es de 110 mm y la distancia de trabajo es de 85 mm.
Adquisición
Adquiere hasta 200.000 puntos por segundo con una resolución entre puntos de 50 µm.
Frecuencia
La frecuencia máxima de Skyline Open es de 200 Hz. Su láser azul captura datos para inspección e ingeniería inversa.
APLICACIONES
Aplicaciones documentadas de Skyline Open
Skyline Open con brazo Ace permite capturar geometría de vehículos de competición y controlar piezas mecanizadas.

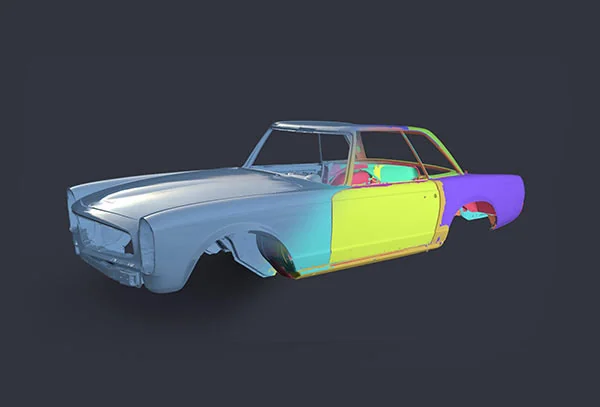

Ingeniería inversa en automovilismo
Capture piezas antiguas o dañadas con un brazo Ace y Skyline Open para obtener la referencia geométrica que necesita la reconstrucción cuando no existe un CAD original.

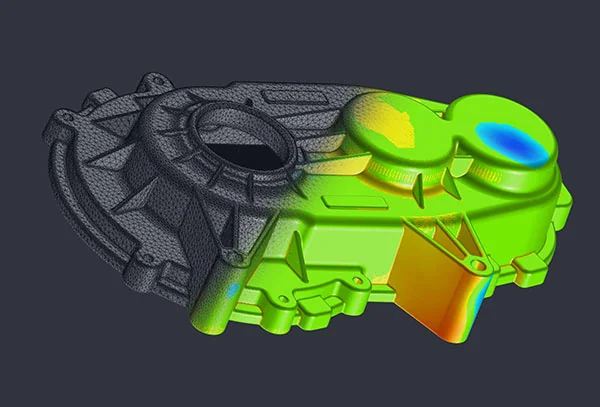

Inspección durante el mecanizado
Analice las superficies libres de piezas mecanizadas con los datos de Skyline Open. Los mapas de color y las secciones permiten localizar desviaciones y revisar zonas concretas frente a la geometría de referencia.

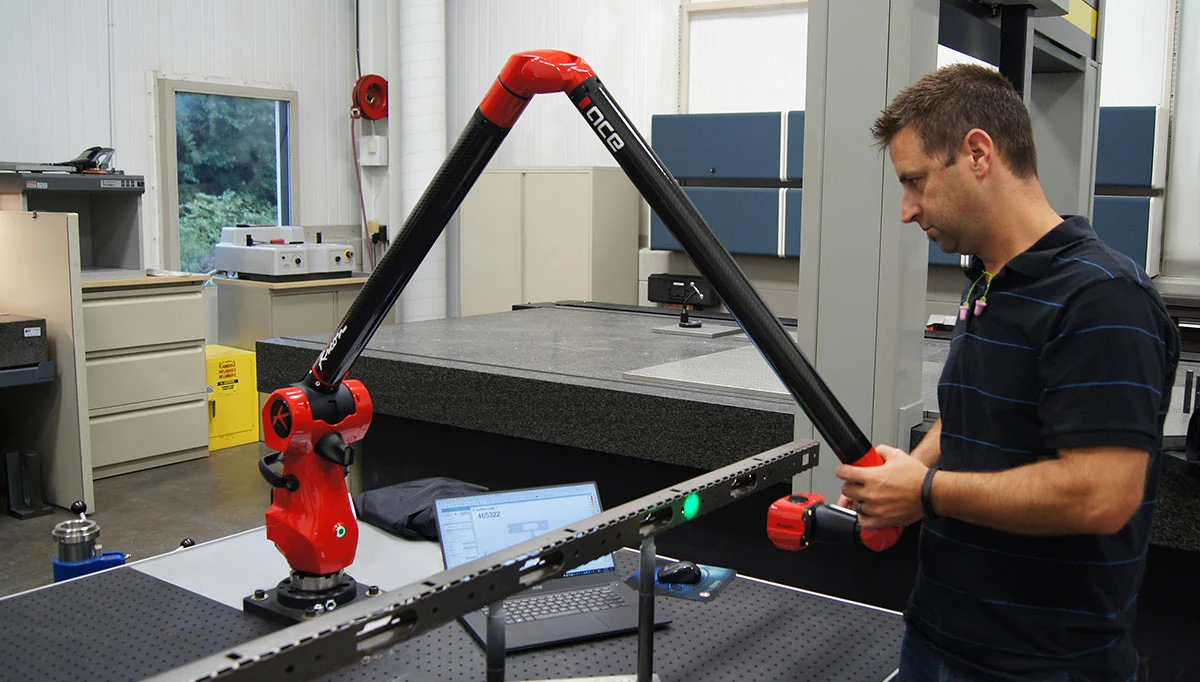

Integración de componentes en vehículos
El palpado con el brazo Ace mide el espacio y las referencias geométricas de montaje. Esta información complementa el escaneo al diseñar y adaptar componentes para vehículos de competición.
CONFIGURACIÓN
Cómo configurar Skyline Open para su pieza
Compare tamaño y acceso de la pieza, línea de 100 mm, alcance del brazo y necesidad de escaneo o palpado.
Pieza y superficie
Defina la superficie, los accesos y las características que necesita medir con escaneo o palpado.
Entorno e integración
Elija el alcance del brazo Ace u Onyx y el montaje que permitan recorrer la pieza. El cabezal se fija y retira con un cuarto de vuelta.
Resultado requerido
Defina las dimensiones y zonas que se compararán con CAD, el informe esperado y el software que recibirá la nube de puntos o la malla.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección del brazo y el escáner, la puesta en marcha y el uso del flujo de captura e inspección 3D.
Asesoramiento para decidir
Revisamos la pieza, sus accesos y el resultado dimensional para orientar la elección de Skyline Open y del brazo Kreon.
Capacitación personalizada
Capacitación presencial o remota para que el equipo prepare el escaneo, capture datos y trabaje con el software de medición.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre recorridos de captura, palpado y análisis de datos 3D.
Integración de la medición
Ayudamos a poner en marcha el conjunto de brazo, escáner y software para conectar la captura con la inspección dimensional.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre Kreon Skyline Open
Cobertura, exactitud, brazos compatibles y usos de la nube de puntos.

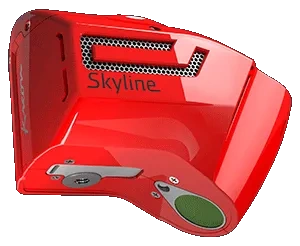

¿Qué es Kreon Skyline Open?
Es un escáner láser azul para brazos Kreon Ace y Onyx, con línea máxima de 100 mm y exactitud del cabezal de 15 µm (2σ).
¿Qué datos entrega Skyline Open?
Registra puntos 3D de la superficie para inspección, comparación con CAD o reconstrucción de geometría.
¿Cómo se compara Skyline Open con su familia?
Open ofrece 15 µm (2σ) de exactitud, 100 mm de línea y 200.000 puntos por segundo. Eyes prioriza la exactitud con 9 µm y Wide amplía la cobertura a 200 mm de línea.
¿Con qué brazos trabaja Skyline Open?
Skyline se integra con los brazos de medición Kreon Ace y Onyx. El conjunto permite escaneo sin contacto y medición por palpado.
Conversemos sobre su aplicación para Skyline Open
Envíenos la pieza, las características a medir y el resultado esperado. Le ayudamos a elegir brazo, captura y análisis dimensional.
