Metronor DUO Split
Metronor DUO Split permite reconfigurar un sistema DUO como dos equipos SOLO independientes. Distribuya tareas en dos puestos o reúna las cámaras para trabajar con DUO, según las referencias y tolerancias de cada medición.
- Extensión de DUO Probe
- Dos SOLO independientes
- Elección del modo de medición

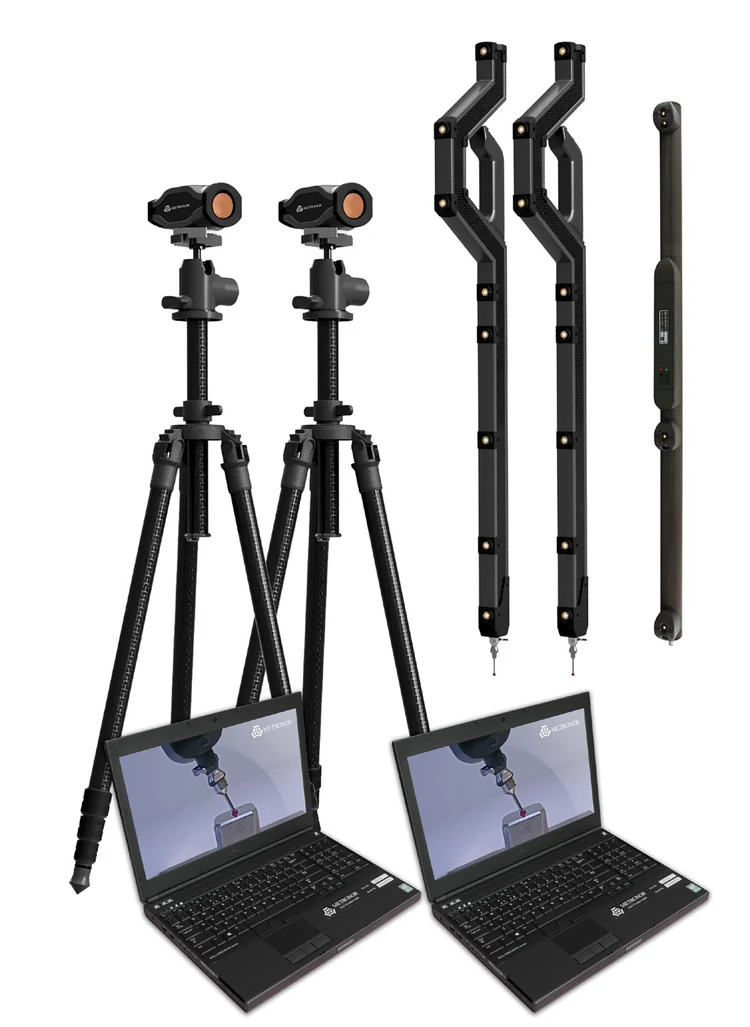

Metronor DUO SplitExtensión para dos puestos SOLO
Dos puestos de trabajo
Distribuya tareas entre sistemas SOLO independientes.
Medición como DUO
Reúna las cámaras cuando el trabajo requiera ese método.
Palpado Lightpen
Adquiera las características por contacto con la sonda manual.
Preparación por tarea
Seleccione el modo con las referencias y tolerancias del control.
DESCRIPCIÓN
Metronor DUO Split para organizar dos tareas de medición
DUO Split amplía un sistema DUO existente. Si necesita atender dos trabajos separados, puede disponer una cámara y los recursos de palpado y adquisición en cada puesto SOLO. Cuando una tarea requiere el método DUO, vuelve a reunir las cámaras para medir con el sistema de dos sensores.
Esta posibilidad permite organizar los recursos según el trabajo pendiente. Antes de distribuirlos, defina las características que debe medir, los datos nominales y las tolerancias. La independencia de los dos puestos no hace equivalentes los métodos: el modo debe corresponder a las especificaciones que requiere cada control.
PROBLEMAS QUE RESUELVE
Repartir el trabajo sin perder el criterio de medición
La extensión ayuda a organizar los puestos; la preparación geométrica y óptica determina cómo utilizar cada configuración.
Atender tareas en puestos distintos
Cuando dos trabajos necesitan palpado por coordenadas, configure los recursos como SOLO independientes. Cada puesto puede adquirir sus características con una cámara y una sonda, mientras organiza la medición según su propia pieza y referencias.
Elegir el método que requiere el control
Las cámaras pueden reunirse para operar como DUO o distribuirse entre dos SOLO. Compare las especificaciones de cada método con la geometría y las tolerancias del trabajo antes de decidir qué configuración preparar.
Acceder a las características de la pieza

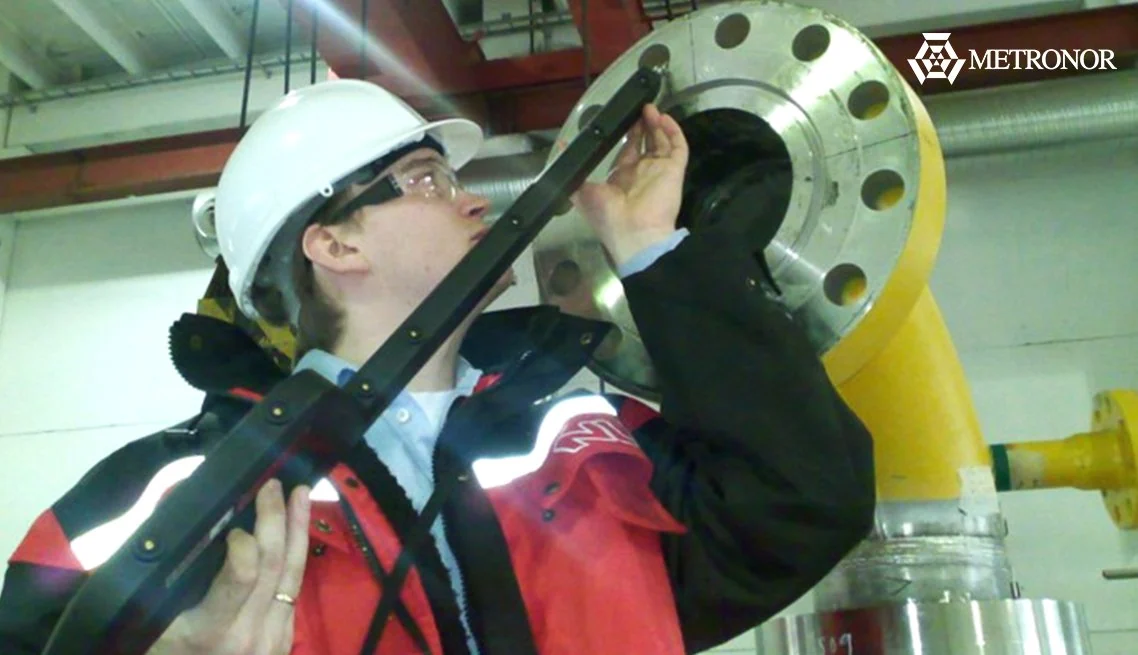

Lleve la punta Lightpen hasta orificios, ranuras, bordes o superficies. Prepare tanto el acceso físico al punto como la visibilidad óptica de la sonda: la ubicación de la cámara y el recorrido del operador forman parte de la tarea.
CAPACIDADES
Qué cambia al preparar las dos configuraciones
Split aprovecha el DUO existente y añade recursos para disponer dos puestos de adquisición.
Configuración Split/SOLO
Cada cámara trabaja como un SOLO independiente con su sonda y recursos de adquisición. Organice las referencias y los datos del control en el puesto al que asignará esa pieza.
Configuración DUO
Las dos cámaras separadas vuelven a operar por triangulación. Prepare esta disposición para los trabajos que necesitan el método DUO y sus funciones de medición y alineación.
Palpado por contacto
La sonda manual permite adquirir características concretas de piezas y utillajes. Seleccione los puntos que necesita para tomar una decisión sobre la geometría del trabajo.
Datos para la evaluación
Los puntos medidos se utilizan en el software de metrología elegido para relacionar geometrías, referencias y datos nominales. Prepare el CAD o plano y el análisis necesario para cada puesto.
APLICACIONES
Utillajes, tuberías y grandes conjuntos
Defina qué trabajos asignará a los puestos SOLO y cuáles requieren reunir las cámaras en modo DUO.

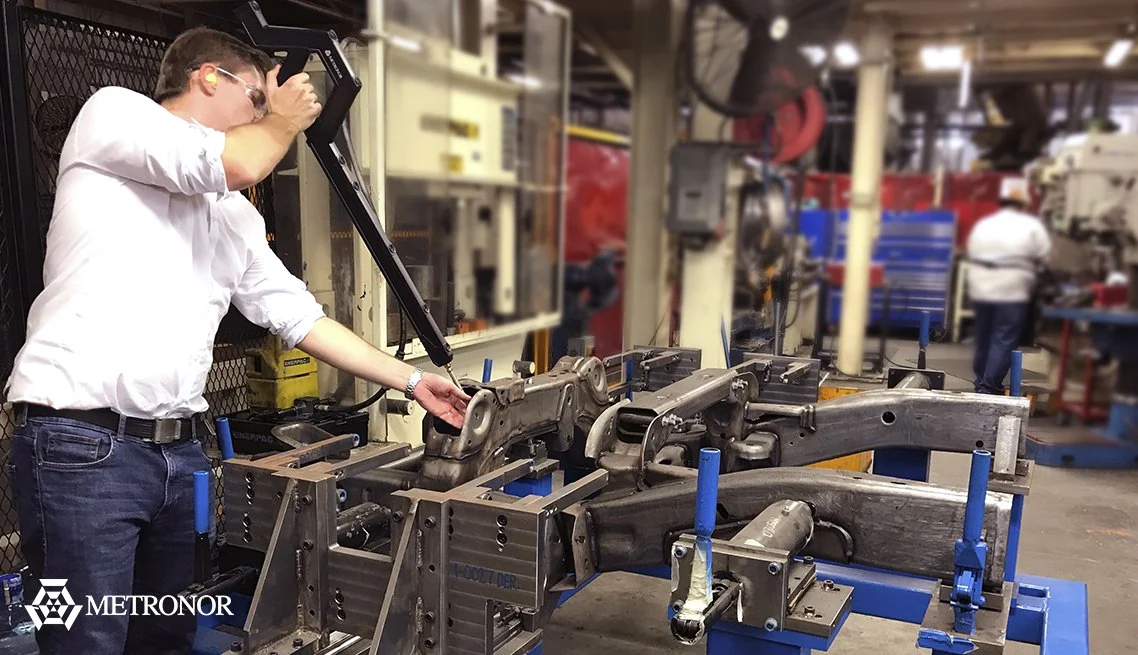

Referencias de utillajes
Palpe características del utillaje y de la pieza posicionada. Relacione esas referencias para preparar una alineación o comprobar la geometría contra las posiciones previstas, con el modo de medición adecuado a las tolerancias.
Tubos y tuberías instaladas
En modo Split/SOLO puede adquirir puntos de las características accesibles de tubos y tuberías. Prepare las referencias y el recorrido de la sonda para registrar la geometría que necesita comparar o documentar.

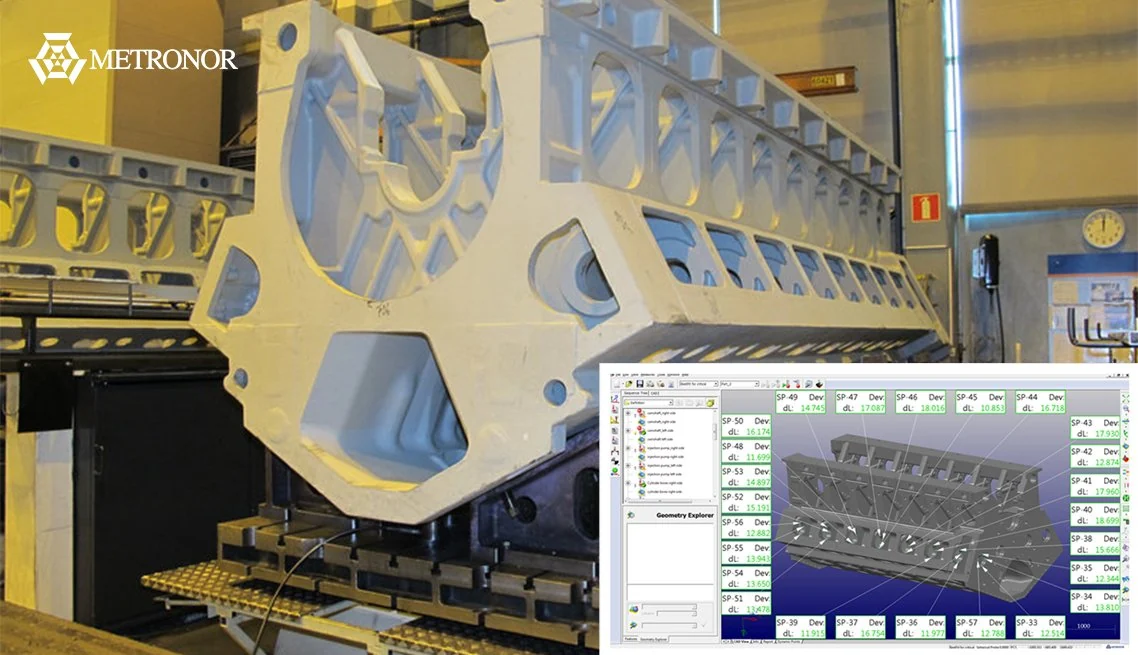

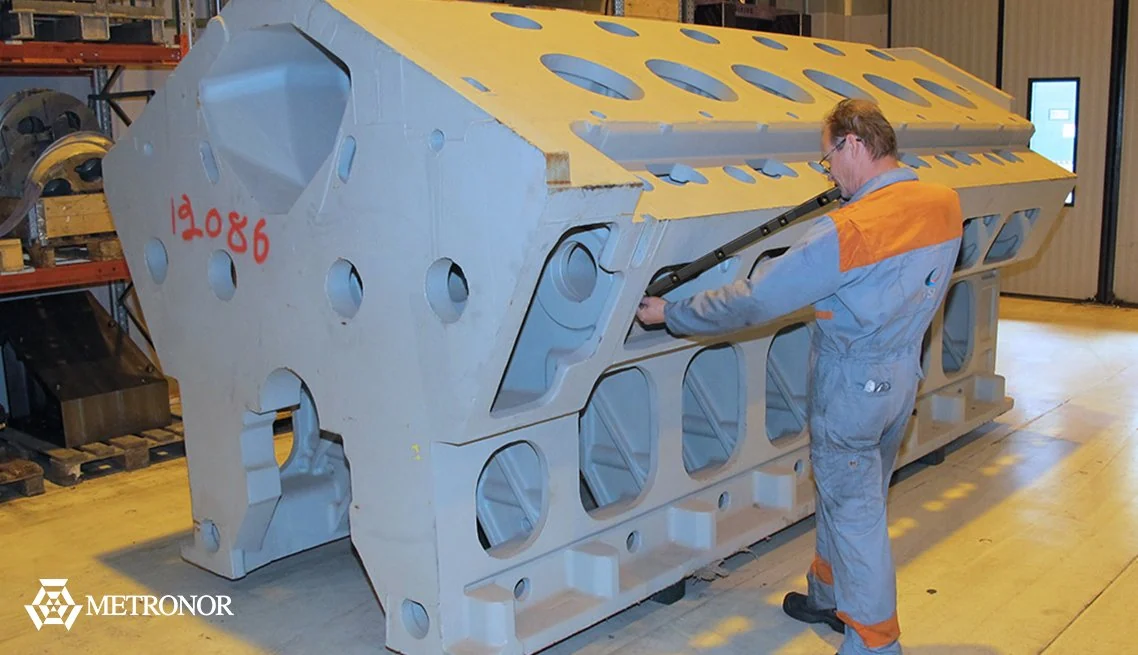

Componentes y ensambles grandes
Adquiera características de una pieza grande o de un conjunto armado junto al puesto de trabajo. Relacione los puntos con CAD, plano o referencias del ensamble para inspeccionar su geometría y documentar el estado construido.
CONFIGURACIÓN
Revisar el DUO actual y los requisitos de ambos puestos
La decisión comienza por el sistema existente y por las tareas que desea atender de forma independiente.
Sistema DUO requerido
DUO Split es una ampliación de DUO Probe. Identifique el equipo actual y sus recursos de medición para revisar la incorporación de la extensión.
Sondas, adquisición y software
Prepare los recursos adicionales para el segundo SOLO, el espacio para cada cámara y el acceso a las piezas. Defina el software y los datos de trabajo que utilizará cada puesto.
Modo según la tolerancia
Compare geometría, referencias, accesos y tolerancias con las especificaciones de SOLO y DUO. Organice también cuándo necesitará reunir las cámaras para realizar un trabajo en modo DUO.
ACOMPAÑAMIENTO
Implementación y soporte
MultiCAM brinda asesoramiento técnico, implementación, capacitación personalizada y soporte para relacionar DUO Split con el sistema existente y las tareas que necesita organizar.
Asesoramiento técnico
Revisamos su DUO, las piezas y las tolerancias para evaluar qué tareas puede asignar a cada configuración y qué recursos necesita preparar.
Implementación
Acompañamos la incorporación de la extensión al trabajo, considerando la disposición de los puestos, sus referencias y el uso de los datos de medición.
Capacitación personalizada
Trabajamos la preparación y la interpretación del control con tareas vinculadas a su aplicación, para utilizar cada modo con criterios de medición claros.
Soporte técnico
Ayudamos a revisar dudas de operación, preparación y uso de los resultados para continuar con sus tareas de inspección y medición.
Comparta su sistema DUO actual y los trabajos que desea repartir. Conozca el soporte técnico y las capacitaciones personalizadas.
PREGUNTAS FRECUENTES
Elegir la ampliación y preparar cada modo
¿DUO Split es un sistema independiente?
Es una extensión que requiere un Metronor DUO Probe. Añade los recursos para utilizar sus cámaras como dos SOLO independientes y conserva la posibilidad de reunirlas para trabajar en modo DUO. Identifique su sistema actual al preparar la consulta.
¿Qué diferencia hay entre DUO y los dos SOLO?
DUO utiliza dos cámaras separadas para medir por triangulación. En la configuración Split, cada SOLO opera con una cámara y su propia sonda. Elija el modo a partir de la geometría, las referencias y las tolerancias del trabajo; los métodos tienen especificaciones diferentes.
¿Puedo usar DUO y dos SOLO al mismo tiempo?
Las dos configuraciones utilizan las mismas cámaras. Puede distribuirlas entre dos puestos SOLO independientes o reunirlas para un puesto DUO. Prepare la organización del trabajo y el cambio de configuración según las tareas que debe atender.
¿Qué requiere preparar el segundo puesto?
Prepare una sonda Lightpen, un portátil y el software de medición del segundo SOLO, junto con sus recursos de adquisición. La extensión incorpora esos recursos adicionales a un DUO existente. Revise la configuración actual, la ubicación de ambas cámaras y el acceso a las piezas antes de organizar los puestos.
¿Puede utilizarse para tubos, utillajes y conjuntos grandes?
Sí. En modo Split/SOLO puede medir tubos, utillajes y grandes conjuntos por contacto. Prepare las características que debe palpar, sus referencias y las tolerancias. Para una tarea que requiera el método de dos cámaras, vuelva a configurar el sistema como DUO.
¿Qué datos conviene llevar a una evaluación?
La identificación del DUO actual, los trabajos que desea repartir, los planos o CAD, las características y tolerancias de control, y el espacio disponible para las cámaras. Esa información permite revisar el modo de medición, los recursos de ambos puestos y el uso que dará a los resultados.
Consulte por Metronor DUO Split
Comparta las características de su aplicación para definir la configuración del producto.
