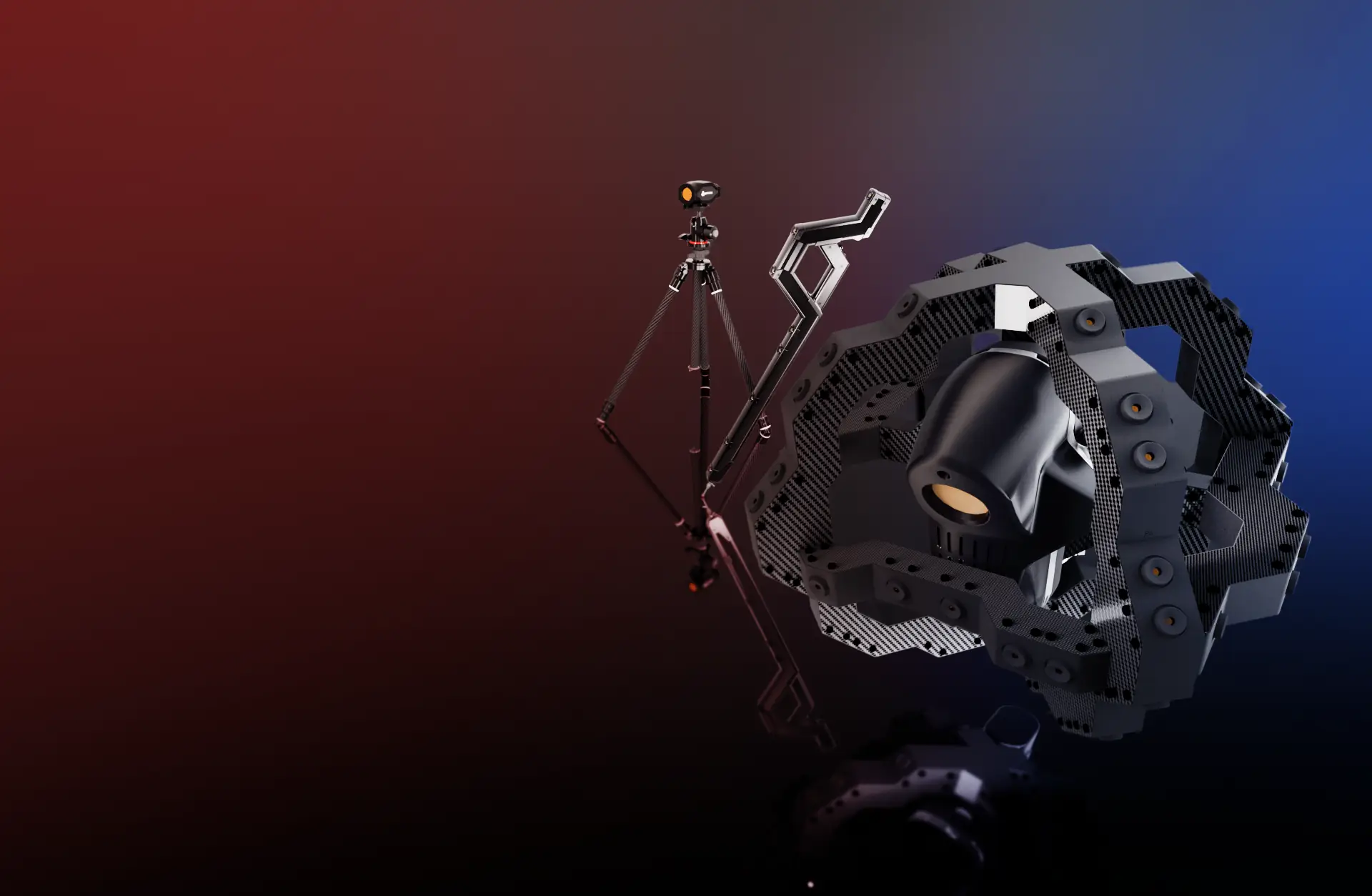

MEDICIÓN PORTÁTIL Y ESCANEO 3D
Metronor
Mida características, alinee conjuntos o capture superficies junto a la pieza. Metronor combina seguimiento óptico con palpado o escaneo 3D; la elección depende de la geometría, las tolerancias y el espacio disponible.
Cómo elegir la medición portátil Metronor
La primera elección es qué datos necesita obtener. El palpado registra puntos de características concretas; el escaneo captura superficies para trabajar con una nube de puntos o malla. Después, la geometría de la pieza, sus tolerancias y el espacio disponible determinan cómo preparar las cámaras, la adquisición y el análisis.
Compare por tarea y disposición del puesto
Palpar junto a la pieza con una cámara
Controle planos, ángulos y referencias con un Lightpen observado por una cámara. Es una opción para llevar el palpado hasta herramientas, matrices o conjuntos que se inspeccionan en su lugar de trabajo.
Metronor SOLO Probe
Preparar el palpado en un puesto estrecho
Cuando falta distancia para ubicar la cámara, dos cámaras próximas amplían el campo visible de SOLO. Esta extensión permite preparar el palpado más cerca de la pieza y revisar la cobertura del recorrido.
Metronor SOLO Twin
Medir y alinear conjuntos grandes
Dos cámaras separadas triangulan los puntos del Lightpen. Esa disposición permite relacionar geometrías de utillajes y conjuntos grandes para inspección dimensional o alineación con sus referencias.
Metronor DUO
Distribuir dos trabajos de palpado
Reconfigure las cámaras de DUO como dos puestos SOLO independientes para distribuir tareas de palpado. Vuelva a reunirlas cuando el control requiera la disposición y las especificaciones del sistema DUO.
Metronor DUO Split
Controlar piezas pequeñas y medianas en el puesto
Si las características entran en un volumen de 2,5 × 2,5 × 2,5 m, dos cámaras siguen el Lightpen para adquirir sus coordenadas. Evalúe también las funciones de software necesarias para analizar geometrías y CAD.
Metronor Two
Capturar superficies para inspección 3D
Capture superficies con láser azul y seguimiento óptico externo, sin colocar adhesivos de referencia en la pieza. Use la nube de puntos o malla para inspección o reconstrucción en el software de análisis elegido.
Metronor M-Scan 120
De la característica al resultado de inspección
El sistema de adquisición se elige a partir de lo que necesita controlar y de cómo interpretará los datos medidos.
Definir referencias y características
Identifique dimensiones, posiciones, superficies y tolerancias del plano o CAD. Esto distingue una tarea de palpado puntual de una captura de superficie.
Preparar el puesto óptico
Relacione el espacio para las cámaras con el acceso a la pieza y la visibilidad de la sonda o del escáner durante su recorrido.
Evaluar los datos
Seleccione el software que necesita para construir geometrías, alinear, comparar con nominales y documentar los resultados del control.
Para elegir: Empiece por la pieza y el resultado; después compare método, volumen, disposición de cámaras y funciones del software.

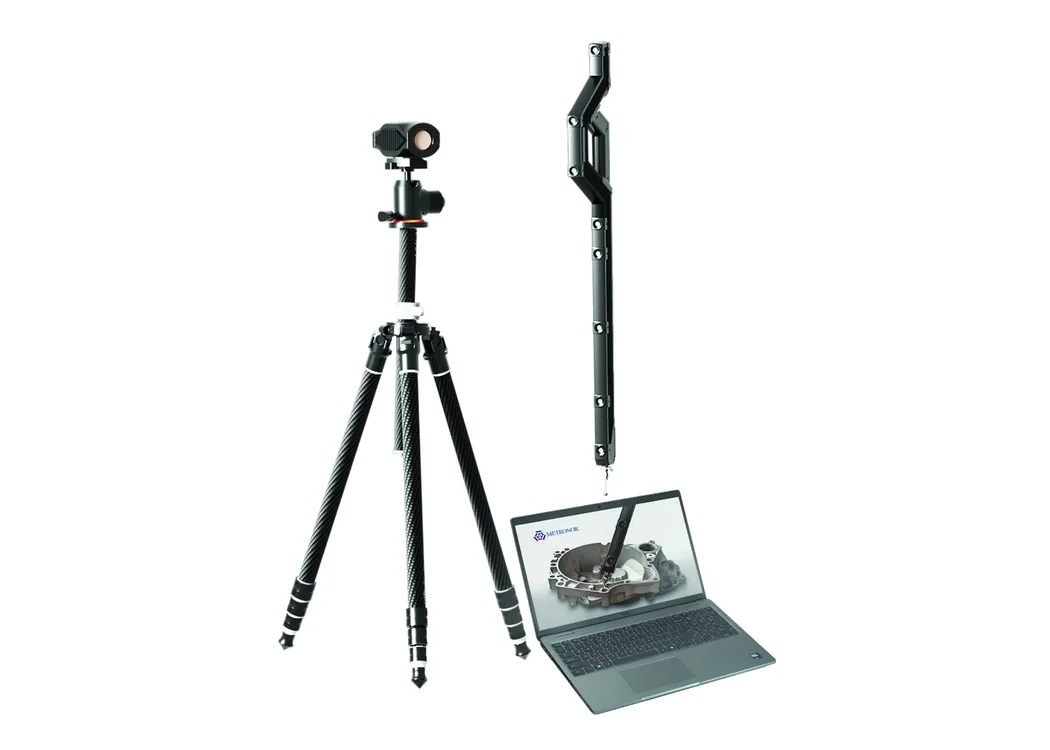

Metronor SOLO Probe
SOLO Probe: llevar el palpado hasta la pieza
PROBLEMA QUE RESUELVE
Palpar junto a la pieza con una cámara
Una cámara observa las referencias del Lightpen inalámbrico mientras el operador apoya la punta en los puntos que necesita controlar. Puede preparar la medición junto a herramientas, matrices o conjuntos que resultan difíciles de llevar a una máquina fija.
La punta puede acceder a un detalle oculto o rebajado mientras las referencias de la sonda permanecen visibles para la cámara. Revise los accesos y las características del plano antes de definir la disposición; el resultado se relaciona con las referencias de la pieza y el análisis requerido.

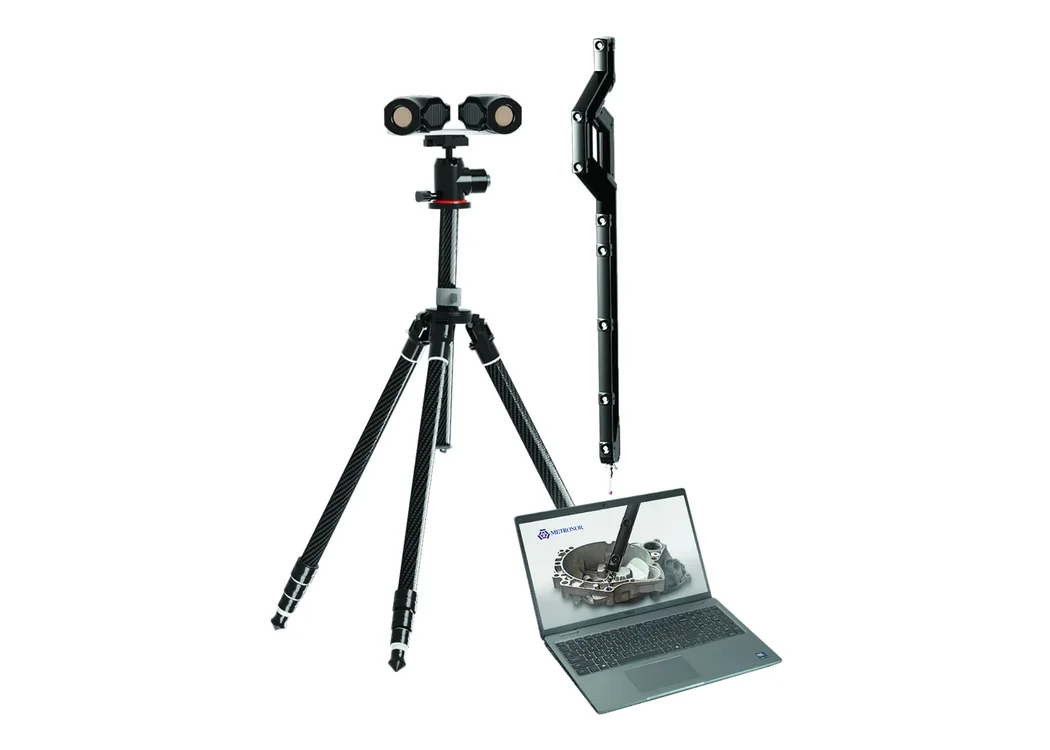

Metronor SOLO Twin
SOLO Twin: ampliar el campo visible de SOLO
PROBLEMA QUE RESUELVE
Preparar el palpado en un puesto estrecho
Twin reúne dos cámaras próximas sobre un soporte de fibra de carbono. La disposición amplía el campo de visión de SOLO y permite estudiar una ubicación más cercana a la pieza cuando el espacio del puesto limita la separación entre cámara y objeto.
Compare el campo horizontal y vertical con el recorrido del Lightpen. Si sus referencias permanecen visibles desde esa disposición, puede evitar posiciones adicionales de una cámara única. Twin es una ampliación de SOLO: la configuración base y las tolerancias de su trabajo siguen formando parte de la elección.

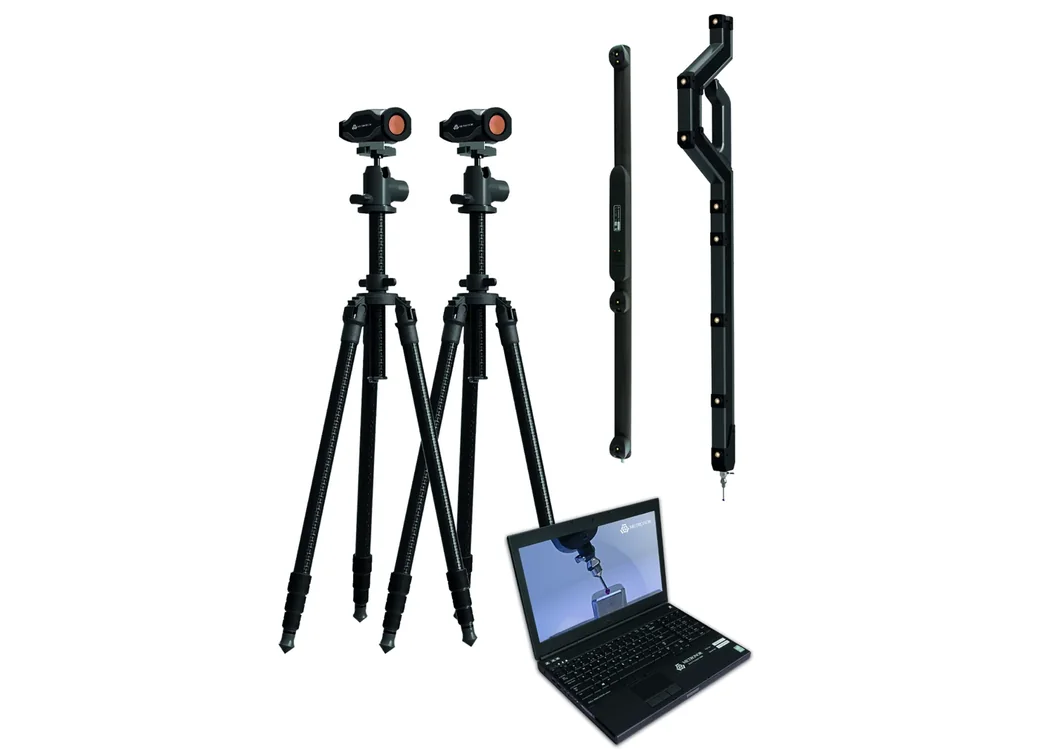

Metronor DUO
DUO: relacionar geometrías en grandes volúmenes
PROBLEMA QUE RESUELVE
Medir y alinear conjuntos grandes
Dos cámaras separadas triangulan las posiciones del Lightpen. El operador adquiere las características junto a la bancada, el utillaje o el conjunto; el software de metrología utiliza los puntos para evaluar geometrías, comparar con datos nominales o revisar la posición de componentes.
Prepare la separación de los sensores, la visibilidad de las referencias y el recorrido de la sonda. El seguimiento de estructuras mediante LED Kit es una opción distinta del palpado manual y requiere la preparación correspondiente al ensayo.

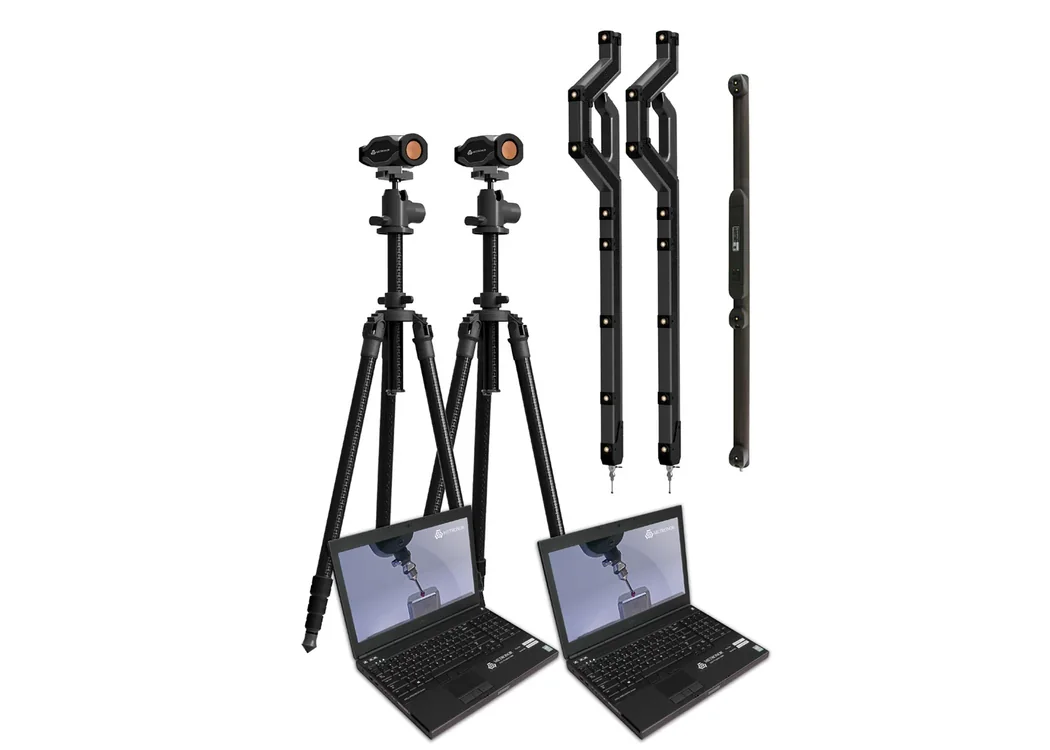

Metronor DUO Split
DUO Split: adaptar la disposición a las tareas pendientes
PROBLEMA QUE RESUELVE
Distribuir dos trabajos de palpado
La extensión permite reconfigurar un DUO como dos sistemas SOLO independientes, con una cámara y los recursos de adquisición y palpado en cada puesto. Puede distribuir dos trabajos separados y volver a reunir las cámaras cuando necesite el método DUO.
Seleccione el modo según las referencias y tolerancias de cada medición. Prepare el equipo base, las sondas, el software y el espacio para ambos puestos; los métodos SOLO y DUO tienen especificaciones propias que deben corresponder al control.

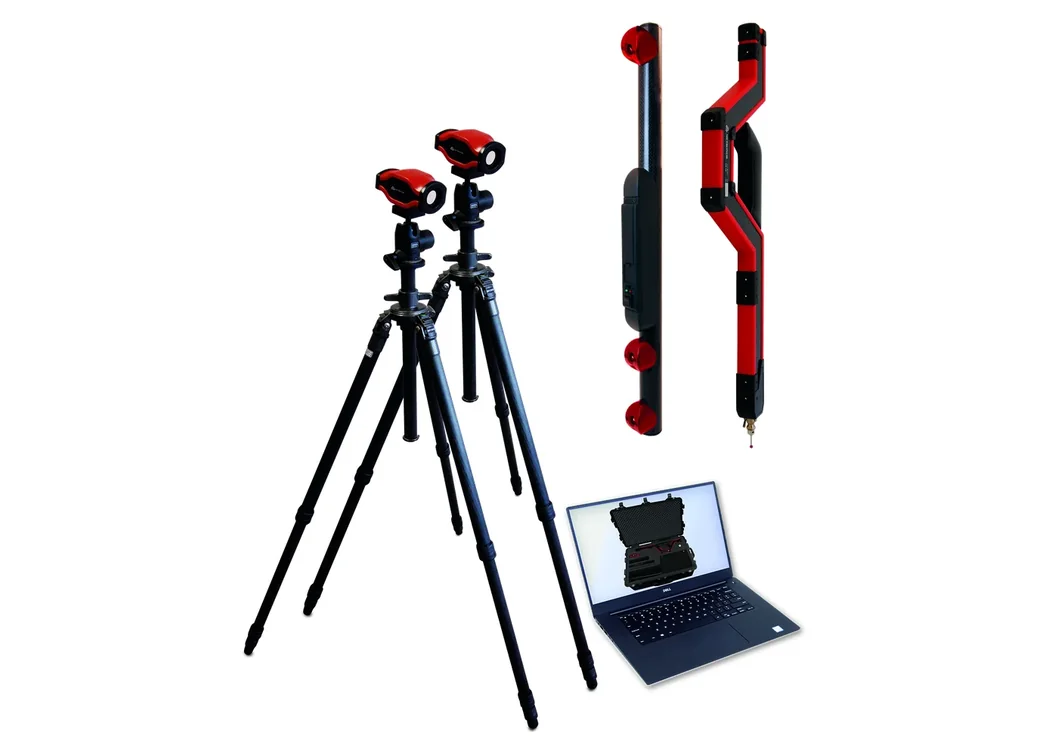

Metronor Two
Metronor Two: delimitar el volumen del control
PROBLEMA QUE RESUELVE
Controlar piezas pequeñas y medianas en el puesto
Dos cámaras determinan la posición y orientación de Lightpen a corta distancia. La punta registra los puntos de la geometría elegida, para analizar dimensiones, referencias y tolerancias junto a la pieza.
Compruebe que la pieza y sus características entren en el volumen publicado y reserve espacio para las cámaras y el operador. Metrolog EVO Basics y la ampliación con capacidad CAD completa cubren análisis diferentes: elija las funciones a partir del resultado que necesita entregar.

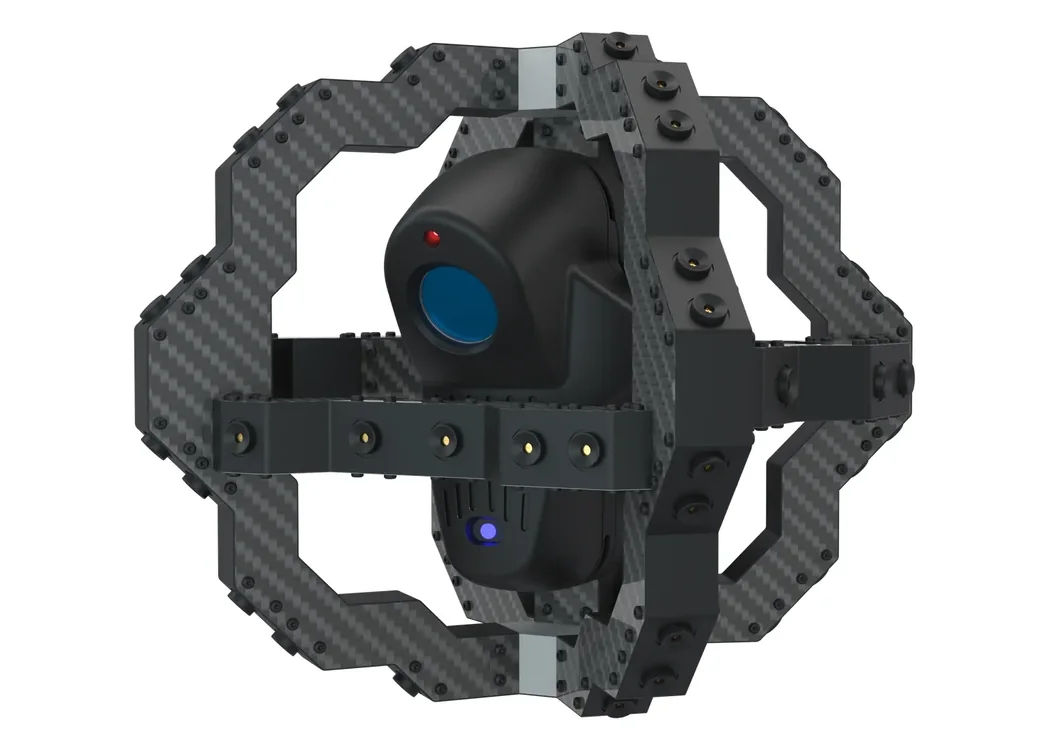

Metronor M-Scan 120
M-Scan 120: obtener la superficie de la pieza
PROBLEMA QUE RESUELVE
Capturar superficies para inspección 3D
El escáner combina láser azul y seguimiento óptico externo para capturar datos 3D sin colocar adhesivos sobre la pieza. La superficie adquirida se orienta al análisis dimensional, la comparación con CAD o la reconstrucción geométrica en el software seleccionado.
Prepare el recorrido para conservar la visibilidad del marco del escáner y acceder a las superficies. Si también necesita características palpadas, revise el uso de Lightpen. La captura y el análisis son etapas distintas: defina el CAD, las referencias y el resultado antes de elegir el puesto.
Qué cambia entre las soluciones Metronor
| Necesidad actual | Punto de partida | Resultado o enfoque | Solución |
|---|---|---|---|
| Palpar junto a la pieza con una cámara | Características accesibles y referencias del plano o CAD | Coordenadas y geometrías medidas con Lightpen | Metronor SOLO Probe |
| Preparar el palpado en un puesto estrecho | Sistema SOLO y espacio condicionado para sus cámaras | Campo de visión ampliado con dos cámaras próximas | Metronor SOLO Twin |
| Medir y alinear conjuntos grandes | Pieza o utillaje con espacio para dos cámaras separadas | Puntos triangulados y referencias para inspección o alineación | Metronor DUO |
| Distribuir dos trabajos de palpado | Sistema DUO y recursos para dos puestos SOLO | Dos SOLO independientes o las cámaras reunidas en DUO | Metronor DUO Split |
| Controlar piezas pequeñas y medianas en el puesto | Características dentro de un volumen de 2,5 × 2,5 × 2,5 m | Palpado por coordenadas con dos cámaras y sonda manual | Metronor Two |
| Capturar superficies para inspección 3D | Superficie accesible y recorrido con las referencias del marco visibles para las cámaras | Nube de puntos o malla adquirida con láser azul | Metronor M-Scan 120 |
Acompañamiento de MultiCAM
Para medir junto a la pieza, el puesto de adquisición y el análisis deben responder al mismo control. MultiCAM acompaña la elección del sistema, su puesta en uso y la preparación de los usuarios a partir de las características y referencias que necesita evaluar.
Definir el control
MultiCAM revisa la pieza, el plano o CAD, las tolerancias y el entorno de trabajo. Ese relevamiento permite relacionar los puntos o superficies que necesita medir con el acceso disponible. Comparta también cómo utilizará los resultados.
Elegir y probar la configuración
Compare el método de adquisición, la disposición de cámaras y las funciones de análisis con ayuda de MultiCAM. La demostración se orienta a su aplicación para observar cómo se capturan los datos y qué preparación necesita el puesto.
Preparar la puesta en uso
MultiCAM coordina instalación, configuración, integración y puesta en marcha según la aplicación relevada. Así puede relacionar la adquisición con el software y las referencias del control. Aporte el entorno, el plano o CAD y una pieza representativa.
Capacitación y soporte
La capacitación personalizada, presencial o remota, vincula el uso del sistema con las tareas de sus usuarios y entrega certificado. Para consultas o inconvenientes, MultiCAM brinda soporte por correo, teléfono y WhatsApp, con acceso al fabricante para consultas técnicas y gestión de reparaciones.
Comparta una pieza representativa, el plano o CAD y las características que necesita controlar. Conozca la capacitación personalizada y el soporte técnico.
PREGUNTAS FRECUENTES
Preguntas para elegir Metronor
Método de adquisición, cámaras y datos necesarios para su control.
¿Cuándo elegir palpado y cuándo escaneo?
El palpado registra puntos de características concretas, como referencias, planos u orificios. El escaneo captura una superficie para trabajar con una nube de puntos o malla. Elija según la geometría que necesita evaluar y el resultado que utilizará en su análisis.
¿SOLO Twin y DUO cumplen la misma función?
SOLO Twin amplía el campo visible de SOLO con dos cámaras próximas y permite estudiar una disposición más cercana a la pieza. DUO utiliza dos cámaras separadas para triangulación. Compare espacio, accesos, volumen y tolerancias con las especificaciones de cada configuración.
¿Qué requiere DUO Split?
Es una ampliación de un sistema DUO. Para utilizar las cámaras como dos SOLO independientes hay que preparar las sondas y los recursos de adquisición y software de ambos puestos. Cuando las cámaras se reúnen, el sistema vuelve a trabajar en modo DUO.
¿Qué determina dónde colocar las cámaras?
La geometría de la pieza, las características a medir y los obstáculos del puesto. La punta o el láser deben acceder a la zona de trabajo mientras las referencias de Lightpen o del escáner permanecen visibles. Revise también el espacio para el recorrido del operador.
¿El equipo de adquisición define todo el análisis CAD?
El resultado depende también del software y sus funciones. Prepare el CAD o plano, las referencias, tolerancias e informe que utilizará. En Metronor Two, por ejemplo, Metrolog EVO Basics y la ampliación con capacidad CAD completa responden a necesidades de análisis distintas.
Preparemos la medición de su pieza
Comparta qué características necesita controlar, el plano o CAD y cómo es su puesto de trabajo. MultiCAM puede ayudarle a relacionar esos requisitos con la solución Metronor apropiada.
