KREON SKYLINE WIDE
Kreon Skyline Wide es un escáner láser azul para brazos Ace y Onyx que cubre superficies amplias con una línea de hasta 200 mm. Captura datos 3D para inspección dimensional y comparación con CAD.
- Exactitud de 15 µm (2σ)
- Línea láser máxima de 200 mm
- Hasta 600.000 puntos por segundo
KREON SKYLINE WIDEEscaneo 3D y metrología industrial
Exactitud
Exactitud del cabezal de 15 µm (2σ) para la digitalización de superficies industriales.
Línea láser
Línea láser azul de hasta 200 mm para cubrir más superficie por pasada.
Adquisición
Hasta 600.000 puntos por segundo para generar nubes de puntos densas.
Frecuencia
Frecuencia máxima de 300 Hz para adquirir datos durante el movimiento del cabezal.
DESCRIPCIÓN
Skyline Wide para escanear superficies amplias

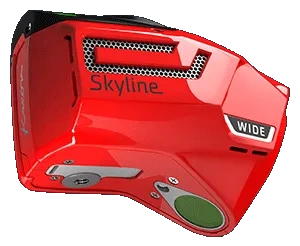

Kreon Skyline Wide es un escáner 3D de láser azul para los brazos de medición Ace y Onyx. Su línea de hasta 200 mm permite cubrir más superficie por pasada, con 15 µm (2σ) de exactitud, 50 µm de resolución y hasta 600.000 puntos por segundo.
El escaneo sin contacto genera una nube de puntos para inspección, mapas de desviación y documentación dimensional. El modelo Eyes prioriza detalles con 100 mm de línea; Xtra Wide amplía la cobertura a 300 mm, con una exactitud del cabezal de 28 µm (2σ).
La combinación con un brazo Ace u Onyx permite recorrer piezas grandes y alternar escaneo con palpado. Los LED orientan la distancia al objeto y la compensación térmica forma parte de la plataforma Skyline.
Punto de partida
Skyline Wide combina una línea láser de hasta 200 mm, exactitud de 15 µm (2σ) y captura de hasta 600.000 puntos por segundo.
PROBLEMAS QUE RESUELVE
Capturar superficies amplias con Skyline Wide
La línea de 200 mm reduce las pasadas necesarias sobre piezas grandes y entrega datos para inspección y comparación con CAD.
Cobertura de superficies grandes

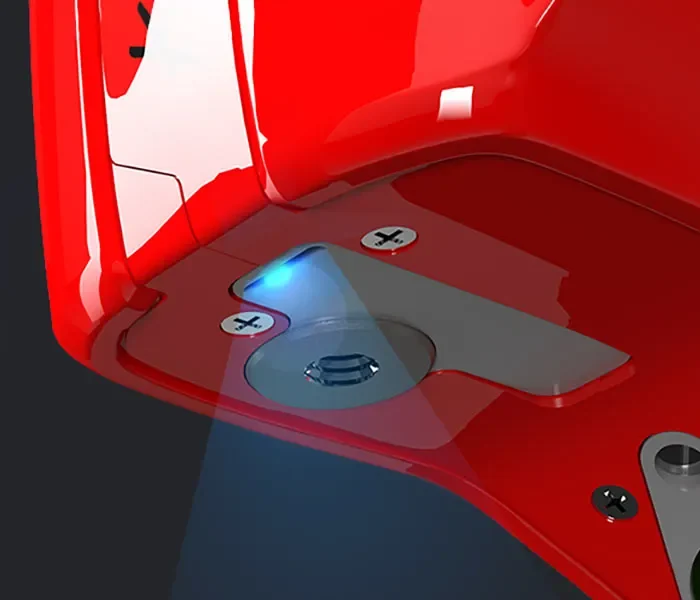

La línea láser azul de hasta 200 mm registra una franja más ancha en cada pasada del brazo de medición.
Captura sin contacto
El escaneo permite registrar superficies metálicas, compuestas o blandas sin aplicar fuerza de palpado sobre la zona medida.
Recorrido de escaneo

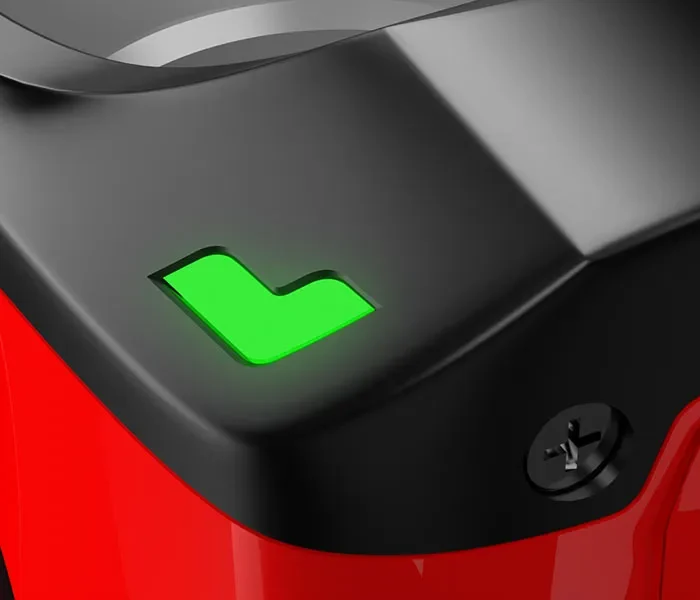

Los indicadores LED orientan la distancia de trabajo mientras el brazo Ace u Onyx se desplaza alrededor de la pieza.
CAPACIDADES
Capacidades técnicas de Skyline Wide
La línea láser de 200 mm cubre superficies amplias; la resolución de 50 µm permite registrar su geometría con una nube de puntos densa.
Exactitud
Skyline Wide ofrece 15 µm (2σ) de exactitud en el cabezal. La exactitud del conjunto también depende del brazo elegido.
Línea láser
La línea de láser azul alcanza 200 mm. El campo de visión es de 110 mm y la distancia de trabajo es de 85 mm.
Adquisición
Adquiere hasta 600.000 puntos por segundo con una resolución entre puntos de 50 µm.
Frecuencia
La frecuencia máxima es de 300 Hz. Los LED de posicionamiento y la compensación de temperatura ayudan durante la captura.
APLICACIONES
Aplicaciones de Skyline Wide en piezas grandes
Skyline Wide permite digitalizar piezas de fundición y fibra de carbono para analizar su geometría frente a CAD. La nube de puntos también sirve como base para ingeniería inversa.
Inspección de fundición

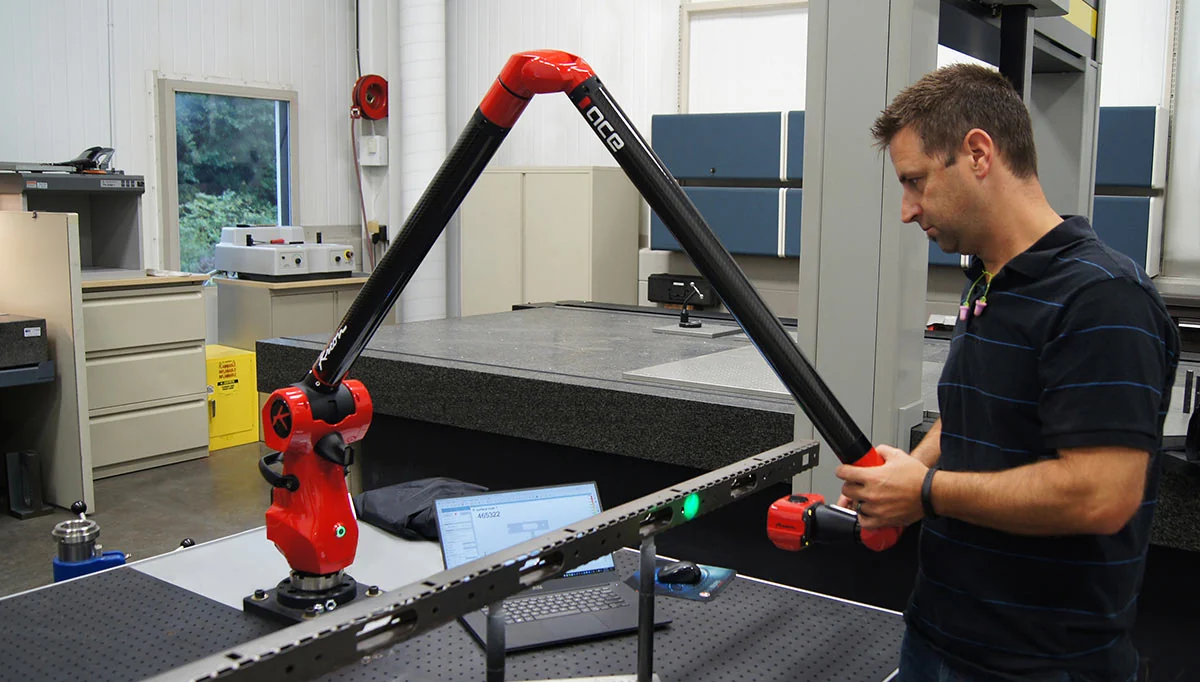

Digitalice piezas de fundición con Skyline Wide y un brazo Ace para revisar espesores y deformaciones frente al CAD en el software de inspección.

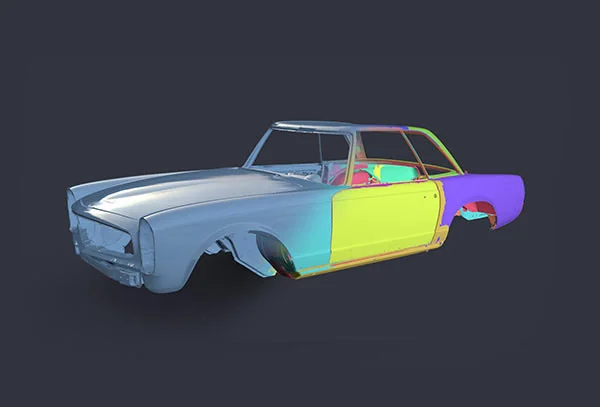

Análisis de desviaciones frente a CAD
Capture superficies de fibra de carbono con Skyline Wide y revise sus desviaciones frente al CAD mediante mapas de color en el software de inspección.

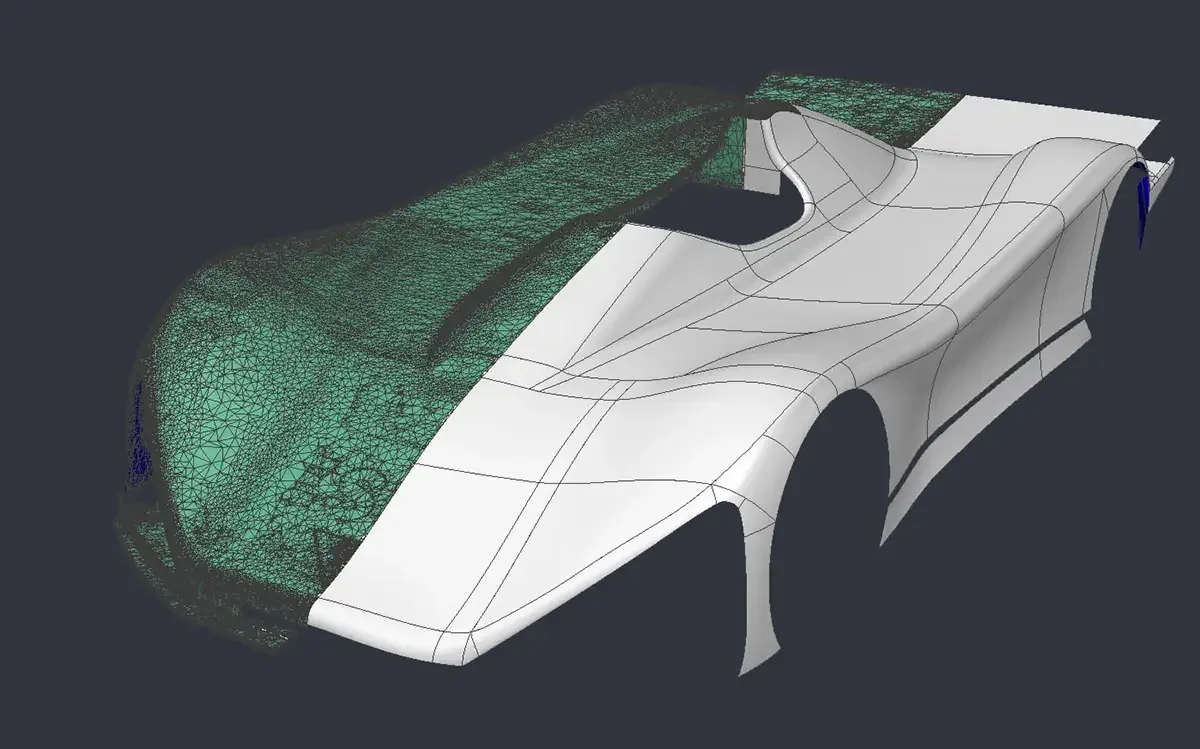

Geometría para ingeniería inversa
Digitaliza la pieza física como nube de puntos. Esos datos permiten generar una malla y reconstruir superficies en software de ingeniería inversa.
CONFIGURACIÓN
Cómo configurar Skyline Wide para su pieza
Compare las dimensiones de la pieza, la cobertura de 200 mm por pasada, el alcance del brazo y el análisis de la nube de puntos.
Pieza y superficie
Defina área de superficie, accesos y acabados. Wide favorece la cobertura de piezas grandes con menos pasadas de escaneo.
Entorno e integración
Elija el alcance del brazo Ace u Onyx y el montaje que permitan recorrer la pieza. El cabezal se fija y retira con un cuarto de vuelta.
Resultado requerido
Defina las dimensiones y zonas que se compararán con CAD, el informe esperado y el software que recibirá la nube de puntos o la malla.
ACOMPAÑAMIENTO
Implementación y soporte
Acompañamos la elección del brazo y el escáner, la puesta en marcha y el uso del flujo de captura e inspección 3D.
Asesoramiento para decidir
Revisamos tamaño de pieza, área a cubrir y resultado dimensional para orientar la elección de Skyline Wide y del brazo Kreon.
Capacitación personalizada
Capacitación presencial o remota para que el equipo prepare el escaneo, capture datos y trabaje con el software de medición.
Soporte técnico cercano
Puede consultar a MultiCAM por correo, teléfono o WhatsApp sobre recorridos de captura, palpado y análisis de datos 3D.
Integración de la medición
Ayudamos a poner en marcha el conjunto de brazo, escáner y software para conectar la captura con la inspección dimensional.
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre Kreon Skyline Wide
Cobertura, exactitud, brazos compatibles y usos de la nube de puntos.
¿Qué es Kreon Skyline Wide?
Es un escáner láser azul de Kreon para brazos Ace y Onyx, con línea máxima de 200 mm y exactitud declarada de 15 µm (2σ).
¿Qué aporta la línea láser de 200 mm?
Cubre más superficie por pasada que los 100 mm de Eyes. Esto ayuda a recorrer piezas grandes con menos movimientos del brazo.
¿Cómo se compara Skyline Wide con su familia?
Eyes ofrece 9 µm (2σ) de exactitud y 100 mm de línea; Wide, 15 µm y 200 mm; Xtra Wide, 28 µm y 300 mm. La comparación permite elegir entre exactitud y cobertura.
¿Con qué brazos trabaja Skyline Wide?
Skyline se integra con los brazos de medición Kreon Ace y Onyx. El conjunto permite escaneo sin contacto y medición por palpado.
